       07

07-40

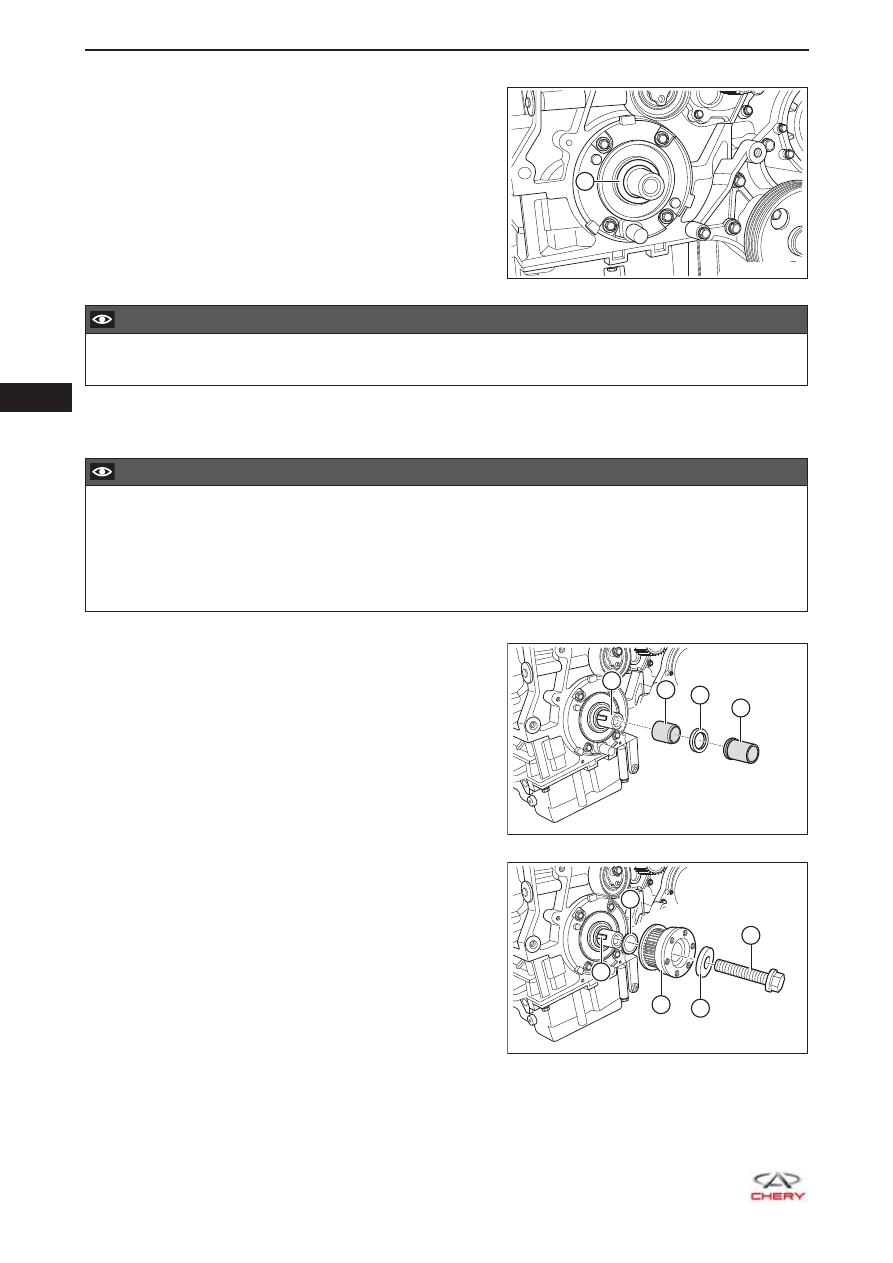

11. Снимите передний сальник коленчатого вала.

a.  С помощью плоской отвертки, обернутой

лентой, осторожно извлеките передний сальник
коленчатого вала (1).

  ВНИМАНИЕ

Будьте осторожны, чтобы не повредить корпус сальника и поверхность коленчатого вала при

•

снятии переднего сальника коленчатого вала.

Установка

  ВНИМАНИЕ

Перед установкой нового сальника смажьте

•

приспособление для установки переднего сальника колен-

чатого вала моторным маслом.

Перед установкой удалите загрязнения с корпуса сальника и смажьте моторным маслом корпус саль-

•

ника и кромку сальника.

Соблюдайте осторожность, чтобы при установке не повредить кромку переднего сальника ко-

•

ленчатого вала. При повреждении немедленно замените его.

1. Удалите загрязнения вокруг корпуса переднего

сальника коленчатого вала с его внутренней стенки.

2.  Установите направляющую для переднего сальника

коленчатого вала (3) на коленчатый вал (4).

3.  Установите новый сальник (2) на направляющую для

переднего сальника коленчатого вала и полностью
установите новый сальник в корпус сальника с по-
мощью приспособления для установки переднего
сальника коленчатого вала (1).

4.  Установите прокладку (4).

5.  С помощью латунной выколотки установите на ме-

сто полукруглую шпонку (5).

К СВЕДЕНИЮ:



Высота выступающей части полукруглой шпонки
должна составлять 2,2 - 2,3 мм.

6.  Последовательно установите шкив ремня ГРМ на ко-

ленчатом вале (3), шайбу (2) и болт (1).

RT21070270

1

RT21070280

1

2

3

4

RT21070260

4

1

5

3

2

  07

07-41

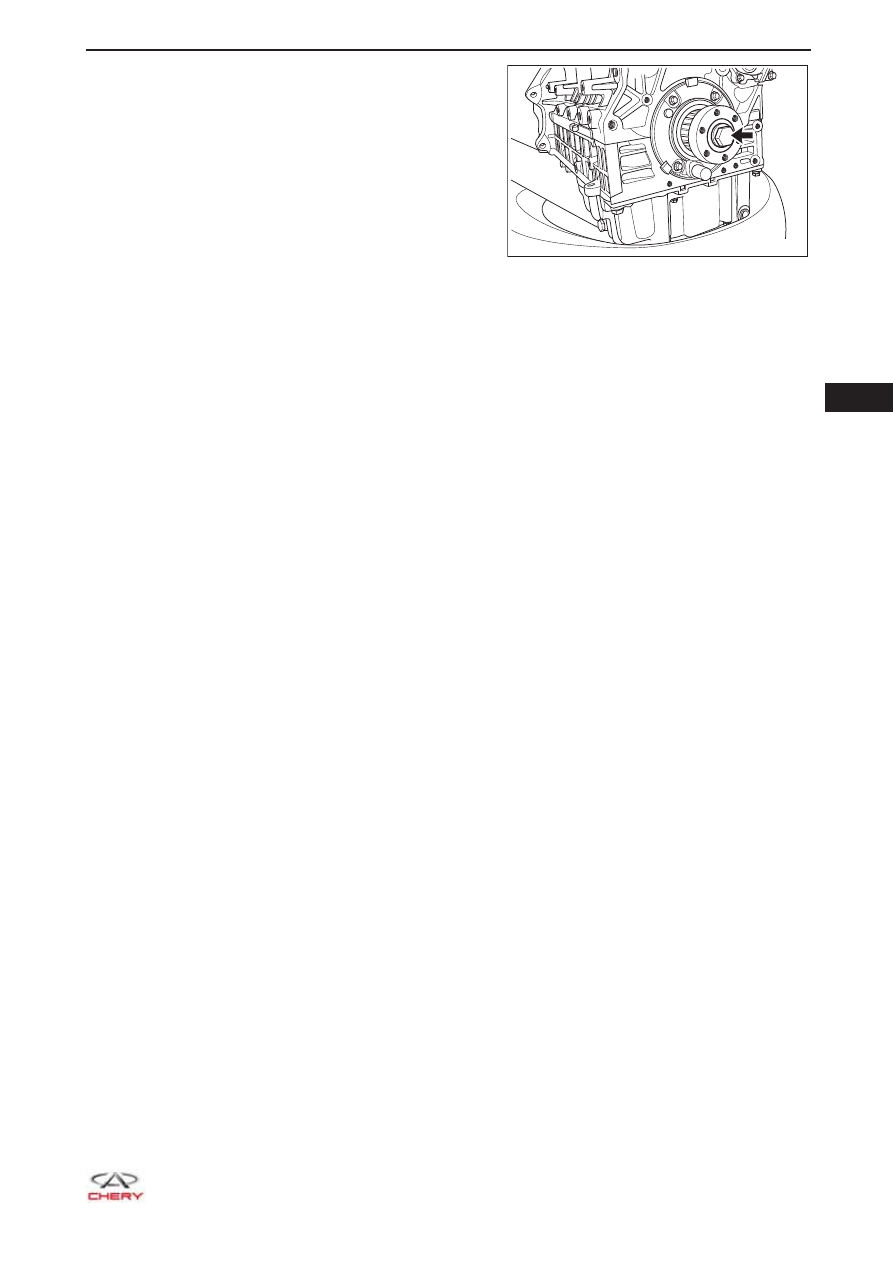

7.  Затяните болт крепления (указан стрелкой) шкива

ремня ГРМ на коленчатом вале.

 (Момент

затяжки:



этап  1: момент затяжки 130 ± 10 Н·м;



этап 2: доверните на 65° ± 5°)

8.  Установка должна производиться в порядке, обратном снятию.

RT21070250

       07

07-42

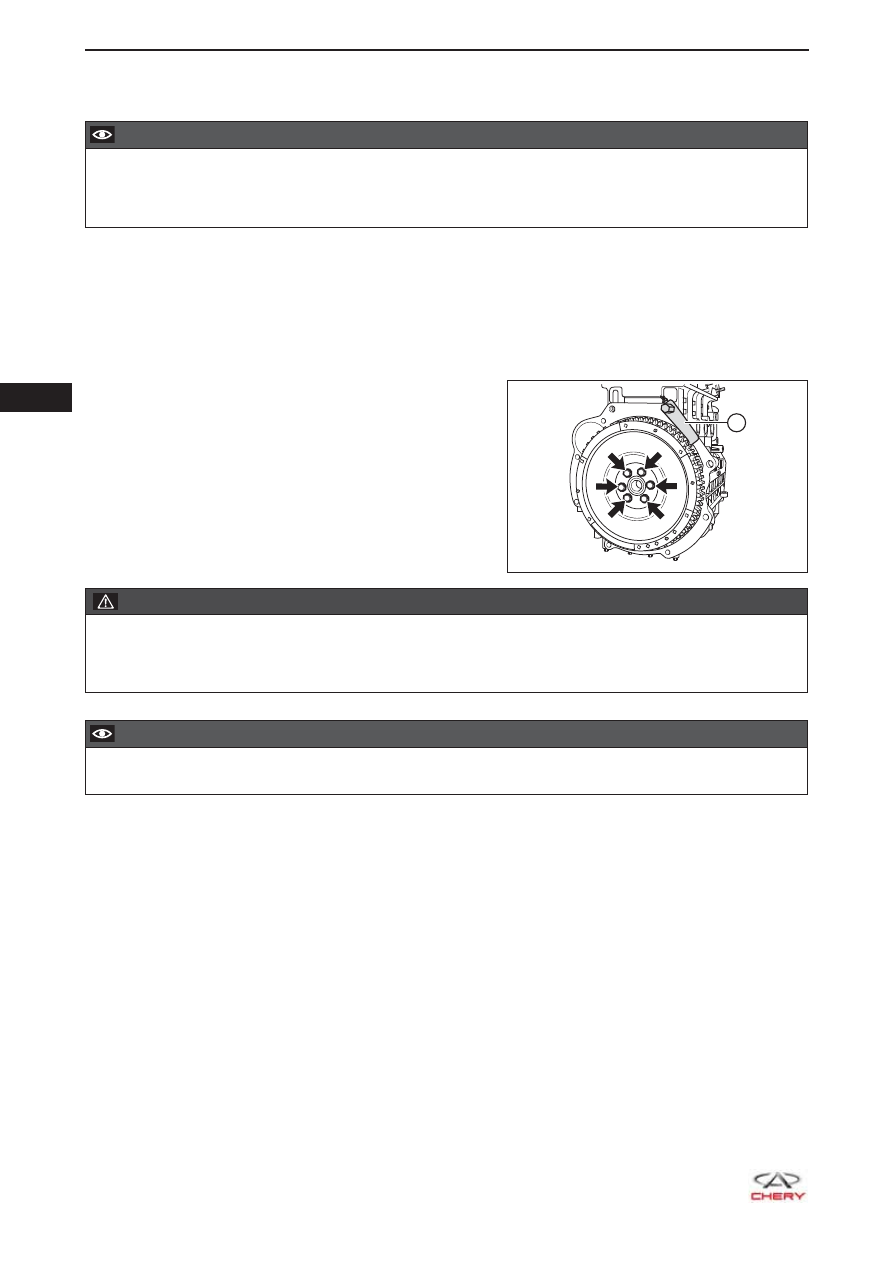

Маховик

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите коробку передач (

см. с. 17-21

 для автомобиля с механической коробкой передач,

см. с. 18-130

 для автомобиля с вариатором).

4.   Снимите сцепление в сборе (

см. с. 19-14

).

5. Снимите

маховик.

a.  Установите приспособление для фиксации

маховика (1), как показано на рисунке, чтобы
надежно удержать маховик.

b.  Отверните 6 болтов крепления (указаны

стрелкой) маховика и снимите маховик.
(Момент затяжки:
этап  1: момент затяжки 35 ± 5 Н·м;
этап 2: доверните на 45° ± 5°)



  ПРЕДУПРЕЖДЕНИЕ

Уделяйте особое внимание обеспечению безопасности при проведении работ, не отворачивай-

•

те все болты крепления маховика без принятия предохранительных мер.

При необходимости следует воспользоваться услугами помощников.

•

  ВНИМАНИЕ

После отворачивания болты крепления маховика следует утилизировать. Запрещается их по-

•

вторное использование.

Проверка

1.  Проверьте, не перекошен ли или не деформирован зубчатый венец датчика положения колен-

чатого вала. В противном случае замените маховик. Перед установкой очистите зубчатый венец
датчика.

2.  Проверьте, не изношен ли зубчатый венец маховика. При чрезмерном износе замените махо-

вик.

3.  Проверьте состояние поверхности контакта с диском сцепления. Если эта поверхность повреж-

дена или чрезмерно изношена, замените маховик на новый.

1

RT21070290

  07

07-43

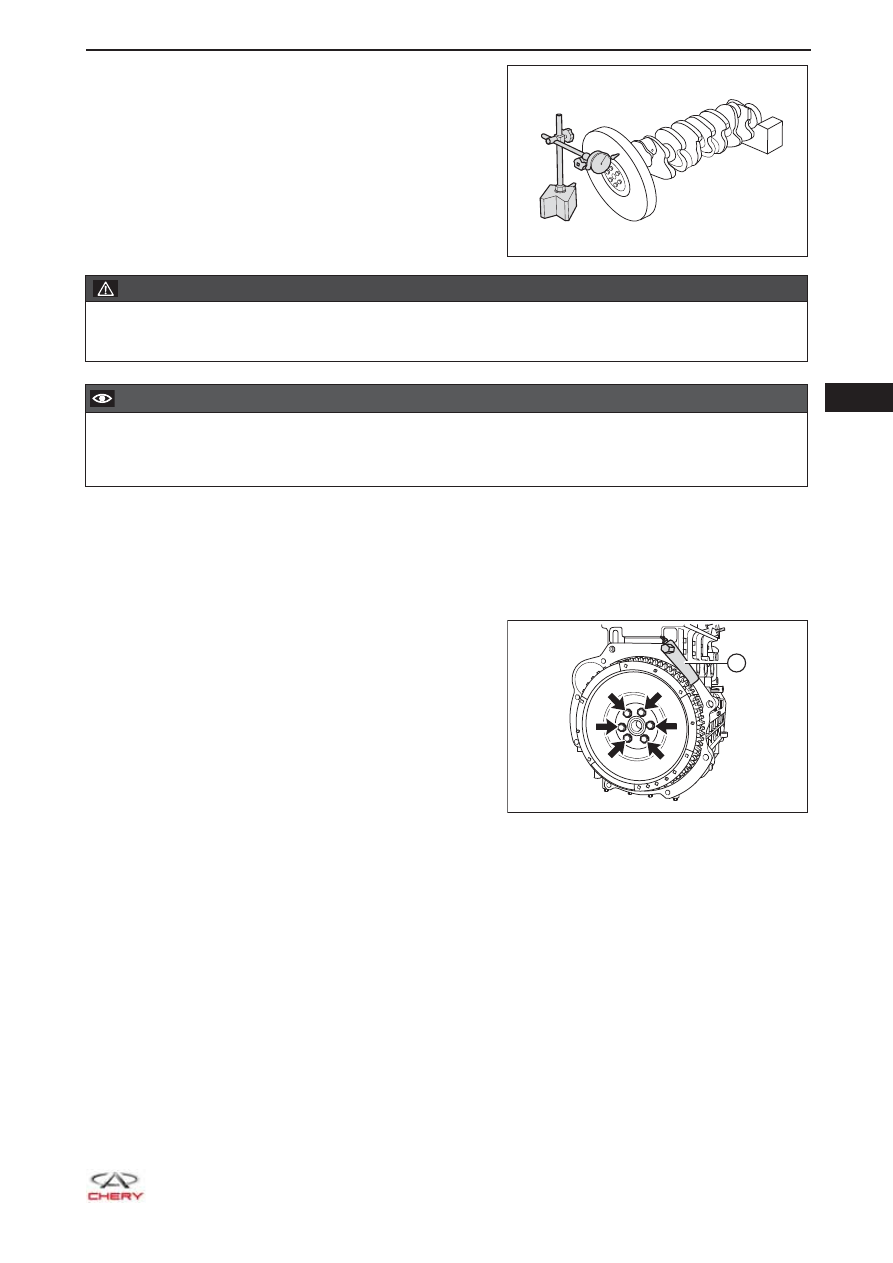

4.  Измерьте биение маховика по внешнему радиусу с

помощью стрелочного индикатора. Если величина
измерения превышает предельное значение, заме-
ните маховик на новый.



Предельное значение биения торцевой поверхно-
сти: 0,2 мм

Установка



  ПРЕДУПРЕЖДЕНИЕ

Запрещается повторное использование болтов крепления маховика после отворачивания.

•

При установке следует использовать новые болты крепления маховика с нанесенным на них

•

герметиком.

  ВНИМАНИЕ

Шесть отверстий для болтов крепления на маховике расположены несимметрично. На маховике

•

есть отверстие-метка. Такое отверстие находится прямо вверху, когда поршень 1-го цилиндра
находится в верхней мертвой точке и болты крепления маховика совмещаются с отверстиями
для болтов на коленчатом вале.

При установке процедуры выполняются в обратной последовательности, чем при разборке, при
этом следует обратить внимание на следующее:

1.  Совместите отверстие для установки маховика с установочной шейкой коленчатого вала и затем

слегка нажмите на него при сборке. ЗАПРЕЩАЕТСЯ стучать молотком по маховику.

2.  Замените болты крепления маховика с нанесенным герметиком на новые.

3. Установите болты крепления маховика (указаны

стрелки), а затем надежно зафиксируйте маховик
приспособлением для фиксации маховика (1). Затя-
ните болты крепления маховика.

 (Момент

затяжки:



этап  1: момент затяжки 35 ± 5 Н·м;



этап 2: доверните на 45° ± 5°)

RT21070291

1

RT21070290
