Chery Tiggo 5 (T21). Руководство по ремонту - часть 111

       07

07-32

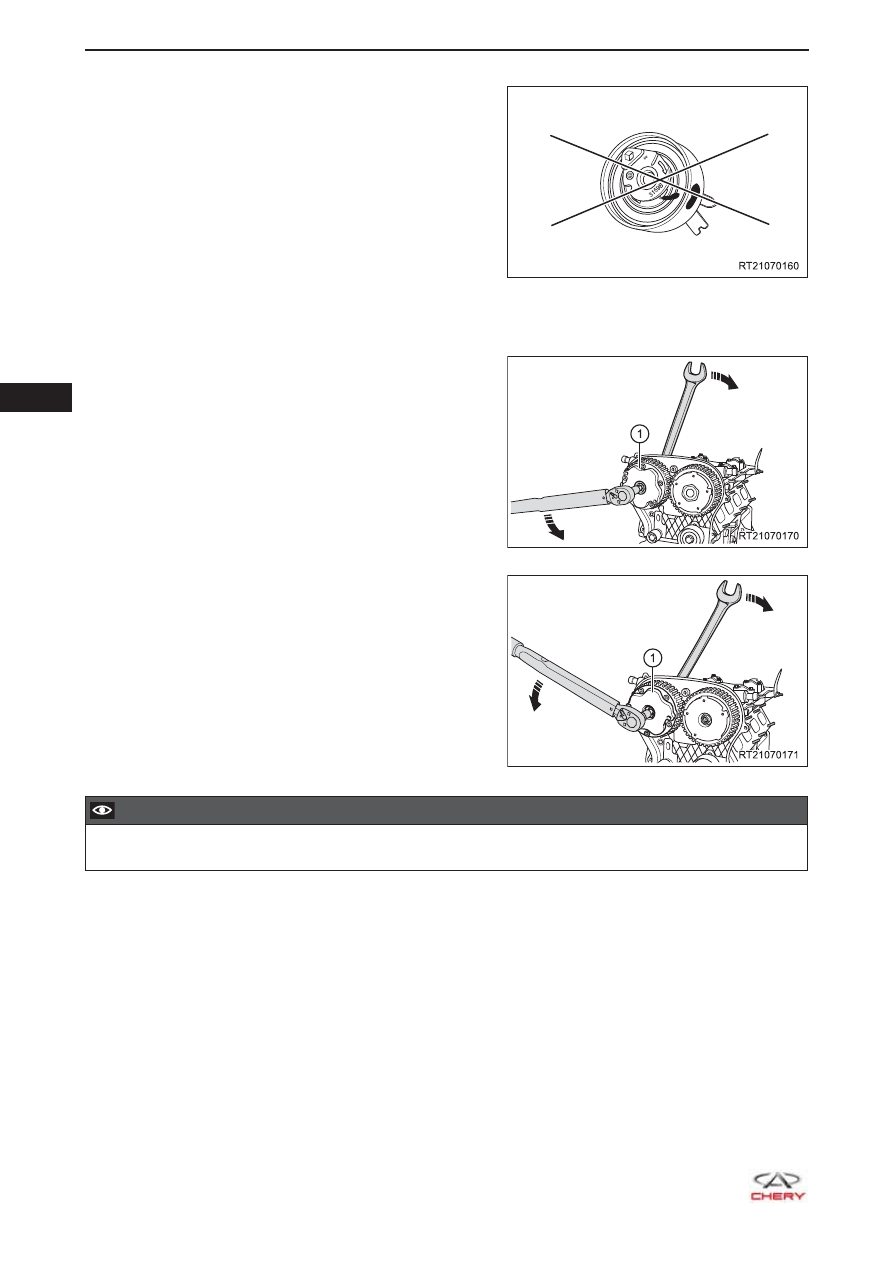

2.  Проверьте натяжитель ремня ГРМ.

a.  Поворачивайте натяжитель ремня ГРМ руками

и проверяйте, плавное ли вращение и нет ли
ненормальных звуков при вращении.

b.  Покачайте натяжитель ремня ГРМ в осевом и

радиальном направлении, чтобы проверить
наличие его люфта.

c.   Проверьте, есть ли повреждения на рабочей

поверхности натяжителя ремня ГРМ.

Установка

1.  Ослабьте муфту регулирования фаз

газораспределения на выпуске.

a.  Удерживая рожковым гаечным ключом

шестигранную часть распределительного вала
выпускных клапанов ослабьте крышку муфты
регулирования фаз газораспределения на
выпуске (1) динамометрическим ключом в
направлении стрелки, как показано на рисунке.
(Момент затяжки: 30 Н·м)

b.  Снимите крышку муфты регулирования фаз

газораспределения на выпуске.

c.   Удерживая рожковым гаечным ключом

шестигранную часть распределительного вала
выпускных клапанов отверните болт крепления
муфты регулирования фаз газораспределения
на выпуске (1) динамометрическим ключом в
направлении стрелки, как показано на рисунке.



(Момент затяжки: 120 ± 5 Н·м)

  ВНИМАНИЕ

Отверните крепление

•

муфты регулирования фаз газораспределения на выпуске, не сни-

мая ее.

  07

07-33

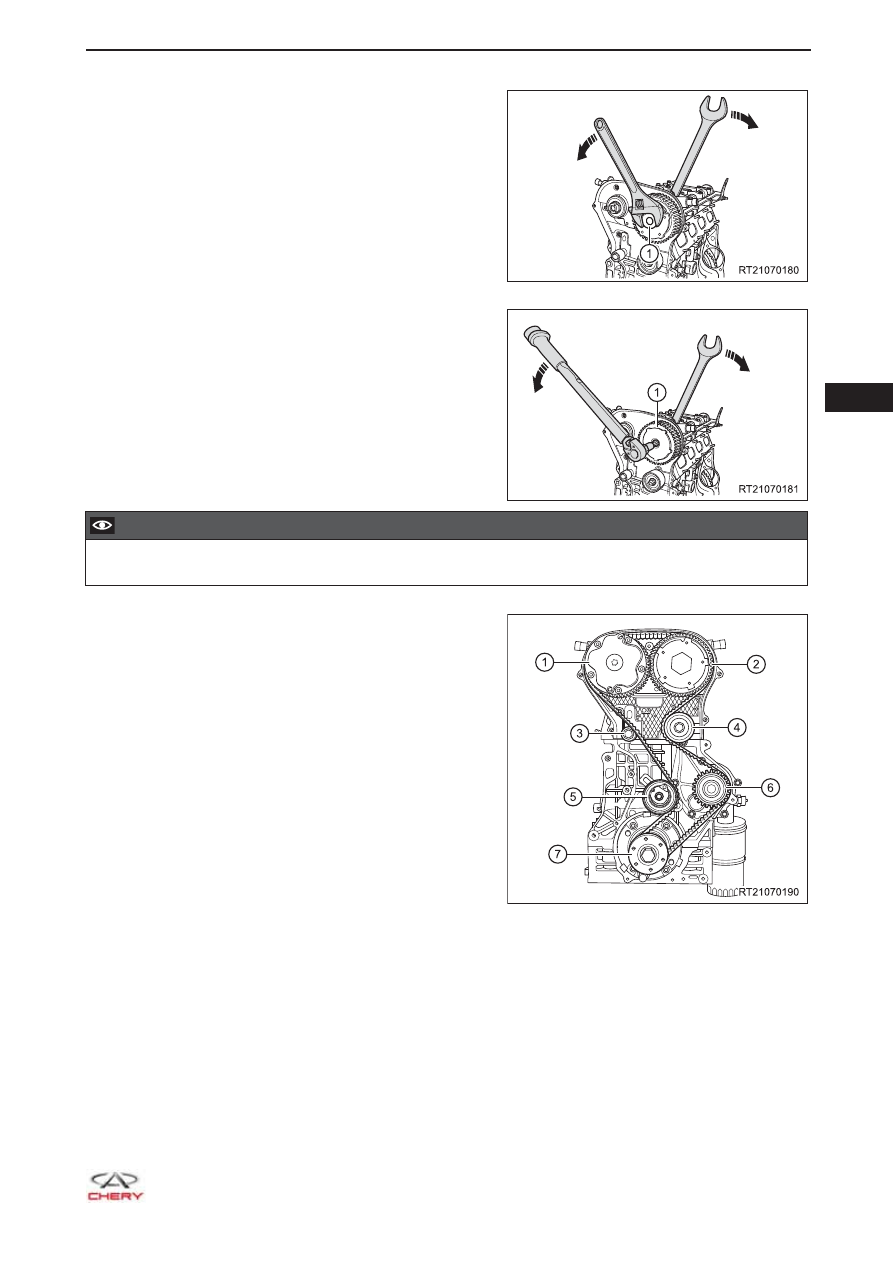

2.  Ослабьте муфту регулирования фаз газораспределения на впуске.

a.  Удерживая рожковым гаечным ключом

шестигранную часть распределительного
вала впускных клапанов ослабьте крышку
муфты регулирования фаз газораспределения
на впуске (1) динамометрическим ключом в
направлении стрелки, как показано на рисунке.
(Момент затяжки: 30 Н·м)

b.  Снимите крышку муфты регулирования фаз

газораспределения на впуске.

c.   Удерживая рожковым гаечным ключом

шестигранную часть распределительного вала
впускных клапанов отверните болт крепления
муфты регулирования фаз газораспределения
на впуске (1) динамометрическим ключом в
направлении стрелки, как показано на рисунке.
(Момент затяжки: 120 ± 5 Н·м)

  ВНИМАНИЕ

Отверните крепление муфты регулирования фаз газораспределения на впуске, не снимая ее.

•

3.  Установите ремень привода механизма газораспре-

деления.
К СВЕДЕНИЮ:



Установите ремень ГРМ и убедитесь в том, что муф-
та регулирования фаз газораспределения на выпу-
ске (1), муфта регулирования фаз газораспределе-
ния на впуске (2), шкив коленчатого вала (7) и шкив
насоса системы охлаждения (6) находятся внутри
зубчатого ремня. Кроме того, натяжитель ремня
ГРМ (5), контактирующий промежуточный ролик (3)
и промежуточный ролик ремня ГРМ (4) находятся
снаружи зубчатого ремня.

4.  Установите натяжитель ремня ГРМ.

a.  Рукой заверните болт крепления натяжителя ремня ГРМ, но не затягивайте его.

       07

07-34

b.  С помощью подходящего гаечного ключа

отрегулируйте положение натяжителя в
направлении регулировки (1) натяжителя ремня
ГРМ, а также затягивайте ключом болт крепления
до тех пор, пока стрелка натяжителя ремня ГРМ (2)
не совпадет с установочной меткой (3) корпуса.

 К

СВЕДЕНИЮ:



После совмещения меток натяжителя вернитесь
к углу после вращения на 5° - 10°, затем снова
совместите метки.

5.  Затяните болт крепления натяжителя ремня ГРМ

(указан стрелкой).



(Момент затяжки: 20 + 5 Н·м)

6.  Затяните болт крепления муфта регулирования фаз

газораспределения на впуске (1).



(Момент затяжки: 120 ± 5 Н·м)

7.  Затяните болт крепления муфта регулирования фаз

газораспределения на выпуске (1).



(Момент затяжки: 120 ± 5 Н·м)

8.  Снимите инструмент для фиксации распределительного вала.

9.  Снимите инструмент для фиксации распределительного вала и установите на место заглушку.

(Момент затяжки: 40 + 5 Н·м)

3159B

5/8

13

2

3

1

RT21070200

RT21070210

RT21070220

1

1

RT21070221

  07

07-35

  ВНИМАНИЕ

Поверните коленчатый вал на 2 оборота и проверьте натяжение ремня ГРМ. Натяжение ремня

•

ГРМ составляет 375-483 Н. Если установочные метки натяжителя ремня ГРМ не совмещены,
ослабьте затяжку болта крепления натяжителя и снова отрегулируйте натяжитель.

Для обеспечения нормального срока службы ремня ГРМ необходимо выполнить операцию са-

•

морегулирования ремня ГРМ.

10. Выполните саморегулировку ремня ГРМ.

a.  Проверните коленчатый вал для того, чтобы ремень ГРМ плавно совершил несколько

оборотов.

b.  Установите инструмент для фиксации распределительного вала.

c.   Установите инструмент позиционирования коленчатого вала.

d.   Ослабьте болты крепления муфт регулирования фаз газораспределения на выпуске и

впуске так, чтобы ремень ГРМ вернулся в нормальное состояние.

e.   Затяните болт крепления муфт регулирования фаз газораспределения на выпуске и впуске.

f.   Снимите инструмент для фиксации распределительного вала.

g.   Снимите инструмент позиционирования коленчатого вала.

11. Затяните крышки муфт регулирования фаз газораспределения на выпуске и впуске.



(Момент затяжки: 30 Н·м)

12. Установка остальных компонентов должна производиться в порядке, обратном снятию.
