Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

Выключите все электрооборудование и выключите зажигание.

1.

Отсоедините «отрицательный» провод аккумуляторной батареи.

2.

Снимите защитный кожух двигателя (

3.

см. с. 10-10

).

Снимите нижнюю правую защиту двигателя (

4.

см. с. 48-29

).

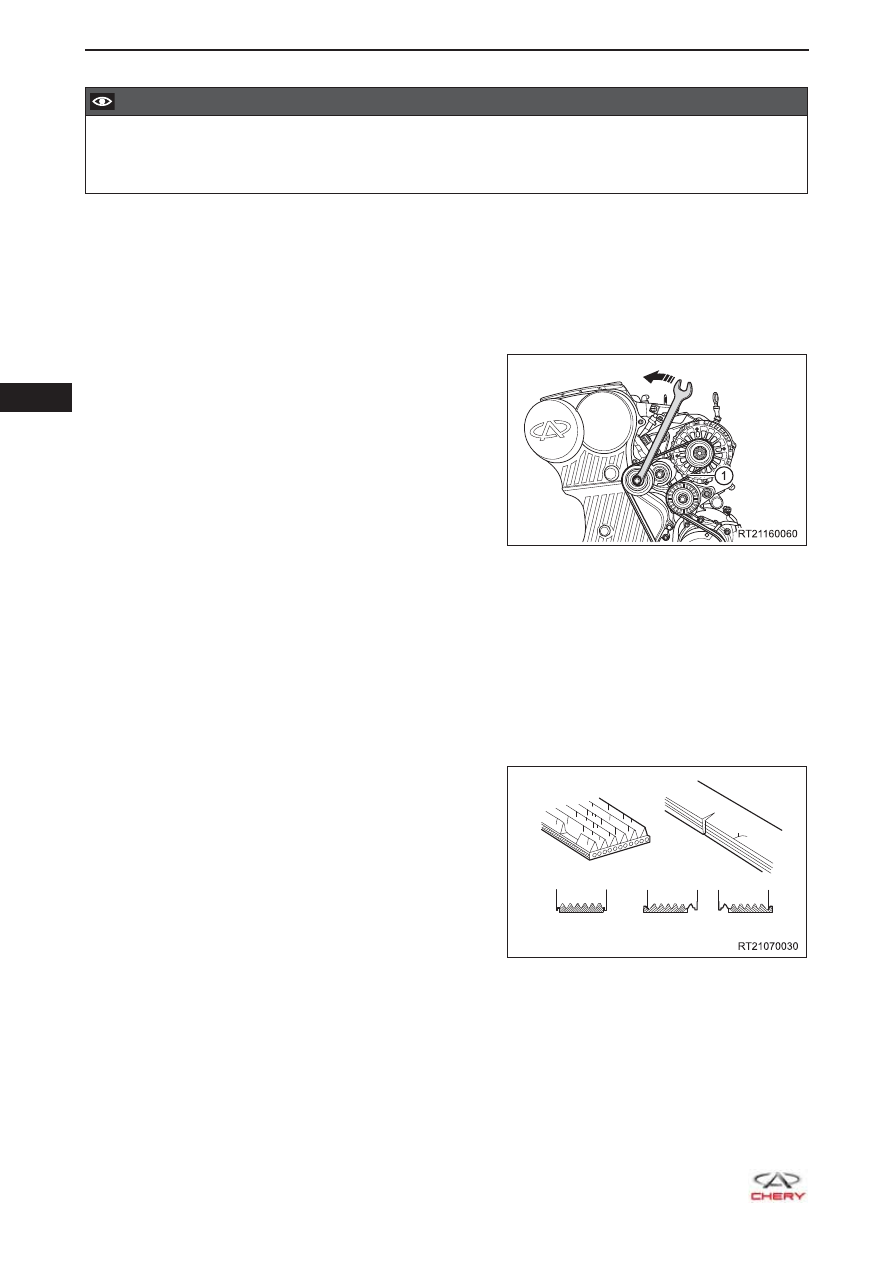

Снимите ремень привода навесных агрегатов.

5.

a.  Просуньте рожковый ключ на 15 (или накидную головку) в пространство между двигателем и

правым лонжероном и установите его на болт крепления ролика натяжителя.

b.  С усилием вращайте ключ в направлении

против часовой стрелки, как показано на
рисунке. Освободите ремень привода навесных
агрегатов (1) после ослабления его натяжения.

c.  Осторожно снимите ремень привода навесных агрегатов.

Проверка

Проверьте поверхность ремня на отслоение, замасливание, повреждение и т.д. При наличии лю-

1.

бого дефекта замените ремень привода навесных агрегатов.
Проверьте внутреннюю поверхность и кромки ремня на наличие повреждений, износа, посто-

2.

ронних частиц, трещин и т.д. При наличии любого дефекта замените ремень привода навесных
агрегатов.
К СВЕДЕНИЮ:

Трещины на клиновых выступах рабочей поверх-

•

ности ремня привода навесных агрегатов счита-
ются допустимыми. Если на клиновых выступах
отсутствуют отдельные участки, то ремень под-
лежит замене.

При установке ремня привода навесных агрега-

•

тов нужно следить за тем, чтобы клиновые вы-
ступы попали в свои ручьи на шкивах. Проверьте
наощупь, чтобы ремень не вышел из ручьев на
нижней части шкива коленчатого вала.

Правильно

Неправильно

Неправильно

  07

07-25

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

Перед установкой удалите с ремня привода навесных агрегатов масло и посторонние частицы.

•

После установки ремня привода навесных агрегатов проверните коленчатый вал с помощью

•

гаечного ключа на 2 оборота, чтобы убедиться в правильной его установке и в том, что он не
касается других компонентов.

Регулировка

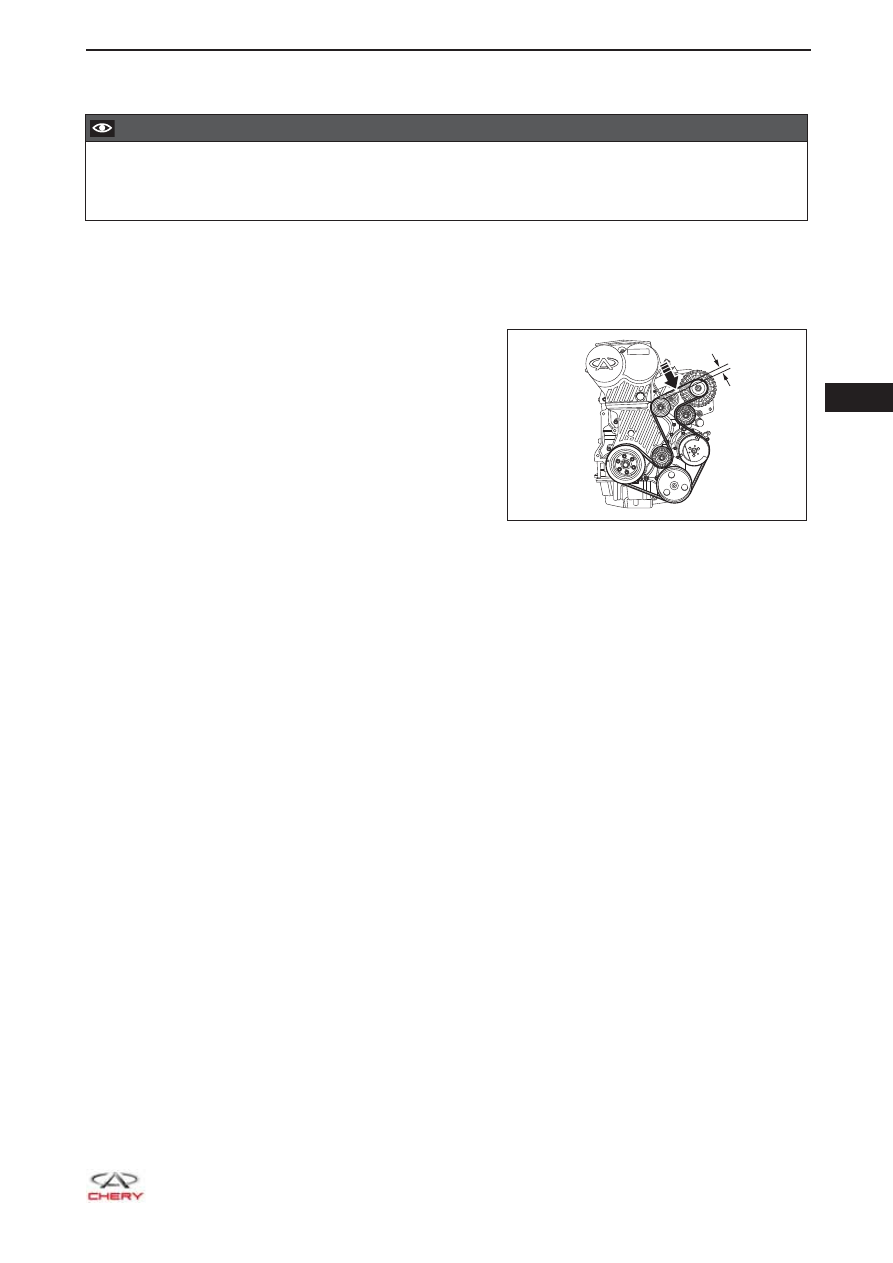

1.  Проверьте натяжение ремня привода навесных агрегатов.

a.  Проверите шкив коленчатого вала на 2 оборота. Сделайте так, чтобы натяжение ремня

между всеми шкивами было одинаковым.

b.  Нажмите пальцем с усилием 100 Н на среднюю

часть ветви ремня между шкивом генератора
и натяжителем. Проверьте, что прогиб ремня
составляет 5 - 6 мм. Если прогиб слишком велик
или слишком мал, отрегулируйте натяжение
ремня или отремонтируйте систему.

5 ~ 6 мм

100 H

RT21070040

       07

07-26

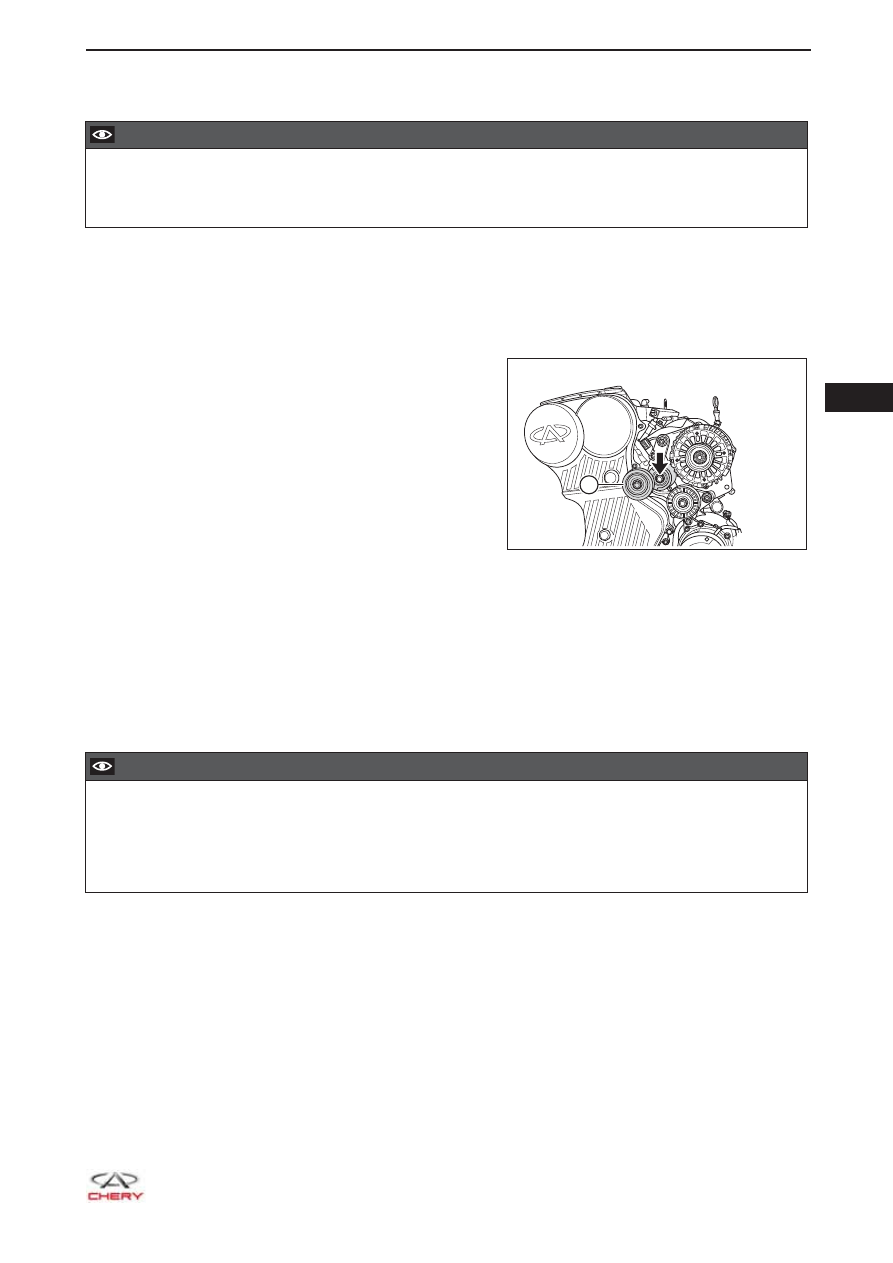

Промежуточный ролик ремня привода навесных агрегатов

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.  Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите нижнюю правую защиту двигателя (

см. с. 48-29

).

5.  Снимите ремень привода навесных агрегатов (

см. с. 07-24

).

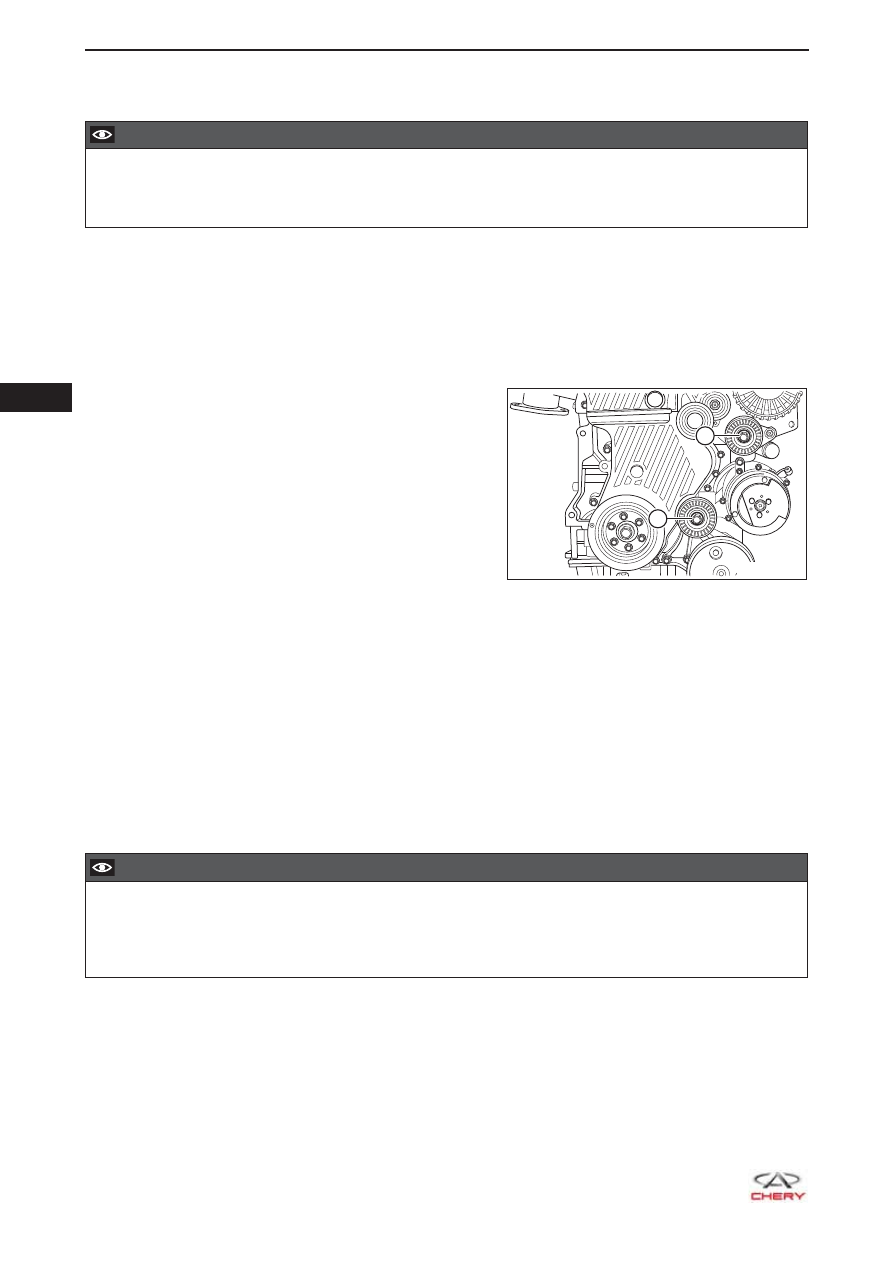

6.  Снимите промежуточный шкив.

a.  Отверните болт крепления (1) верхнего

промежуточного ролика ремня привода
навесных агрегатов и снимите этот ролик.
(Момент затяжки: 40 + 5 Н·м)

b.  Отверните болт крепления (2) нижнего

промежуточного ролика ремня привода
навесных агрегатов и снимите этот ролик.
(Момент затяжки: 40 + 5 Н·м)


Проверка

1.  Поворачивайте промежуточный шкив руками и проверяйте, плавное ли вращение и нет ли ненор-

мальных звуков при вращении.

2.  Покачайте промежуточный шкив в осевом и радиальном направлении для проверки люфта под-

шипника.

3.  Проверьте, нет ли повреждений на рабочей поверхности промежуточного шкива.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

После установки поверните ключом коленчатый вал, чтобы ремень привода навесных агрегатов

•

сделал несколько оборотов, и проверьте, плавно ли вращается коленчатый вал и нормально ли
работает ремень. Если вращение не плавное, повторите установку ремня.

Убедитесь в правильной установке ремня привода навесных агрегатов и не касается ли он дру-

•

гих компонентов.

RT21070050

1

2

  07

07-27

Натяжитель ремня привода навесных агрегатов

Снятие

  ВНИМАНИЕ

Во избежание несчастных случаев требуется при выполнении ремонта надевать средства за-

•

щиты для обеспечения безопасности.

При демонтаже и установке будьте осторожны, чтобы не поцарапать лакокрасочное покрытие

•

кузова.

1.  Выключите все электрооборудование и выключите зажигание.

2.  Отсоедините «отрицательный» провод аккумуляторной батареи.

3.   Снимите защитный кожух двигателя (

см. с. 10-10

).

4.  Снимите ремень привода навесных агрегатов (

см. с. 07-24

).

5.  Снимите натяжитель ремня.

a.  Отверните болт крепления натяжителя ремня

привода навесных агрегатов и снимите
натяжитель (1).



(Момент затяжки: 40 + 5 Н·м)

Проверка

1.  Поворачивайте натяжитель руками и проверяйте, плавное ли вращение и нет ли ненормальных

звуков при вращении.

2.  Покачайте натяжитель в осевом и радиальном направлении для проверки люфта подшипника.

3.  Проверьте, нет ли повреждений на рабочей поверхности натяжитель.

Установка

Установка должна производиться в порядке, обратном снятию.

  ВНИМАНИЕ

После установки поверните ключом коленчатый вал, чтобы ремень привода навесных агрегатов

•

сделал несколько оборотов, и проверьте, плавно ли вращается коленчатый вал и нормально ли
работает ремень. Если вращение не плавное, повторите установку ремня.

Убедитесь в правильной установке ремня привода навесных агрегатов и не касается ли он дру-

•

гих компонентов.

1
