Chery Tiggo 5 (T21). Руководство по ремонту - часть 95

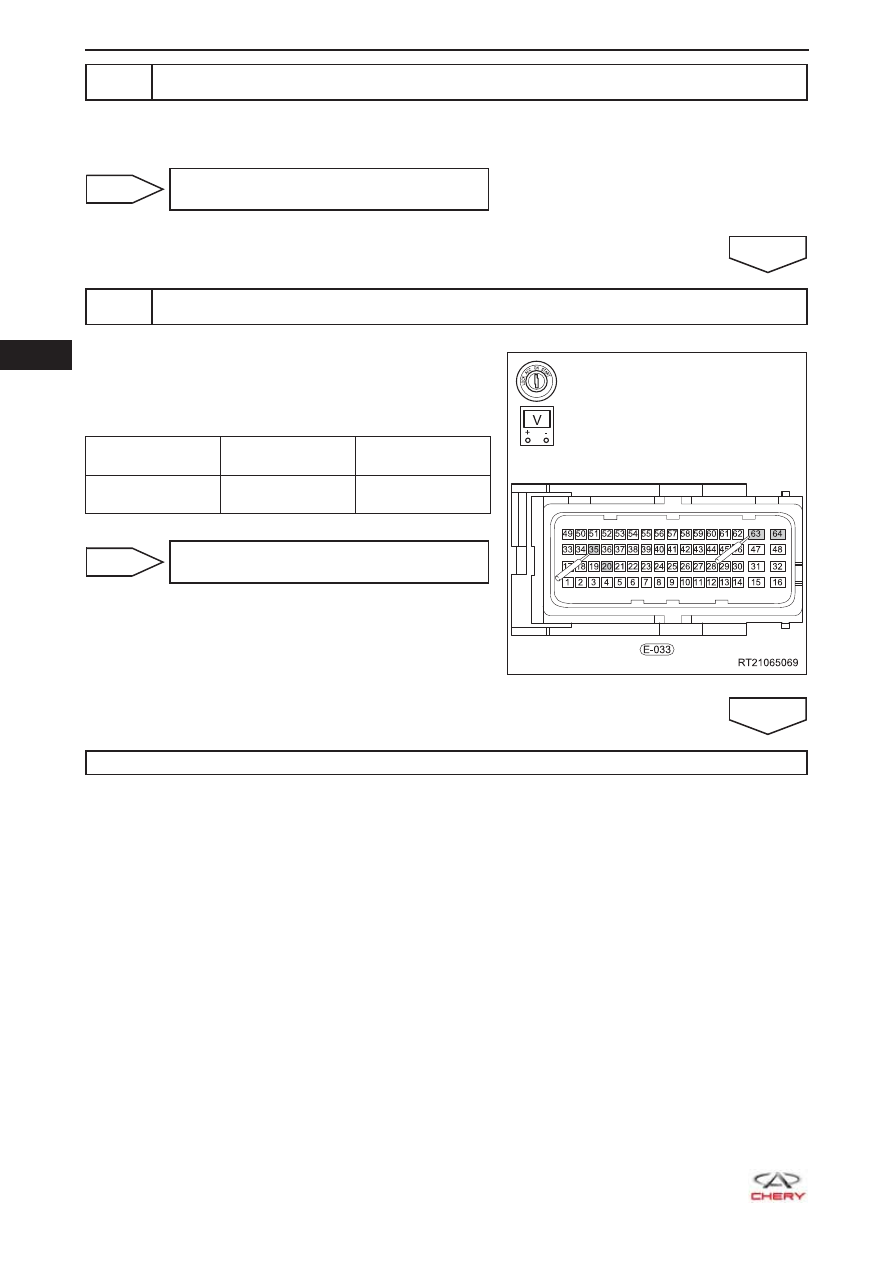

       06

06-226

7

Проверка давления в цилиндре

a.  Измерьте компрессию цилиндра, для которого зафиксированы пропуски воспламенения

(

см. с. 07-20

).

НЕИСПРАВНОСТЬ



Проверка двигателя для подтвержде-
ния причины низкой компрессии

ДА

8

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия

проверки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»

  06

06-227

Запуск двигателя в норме, но отмечается неровная работа на холостом ходу после про-
грева двигателя

Процедура диагностики

1

Проверьте, засорен ли фильтрующий элемент воздухоочистителя, а также гер-
метичность воздуховода на впуске

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
впуска

ДА

2

Проверьте свечу зажигания

a.  Проверьте свечи зажигания всех цилиндров, а также соответствие их типа и зазора между элек-

тродами указанным значениям.

НЕИСПРАВНОСТЬ



Замените свечи зажигания

ДА

3

Проверка дроссельной заслонки на отложения нагара

НЕИСПРАВНОСТЬ



Очистите дроссельную заслонку

ДА

4

Отсоедините разъем датчика температуры охлаждающей жидкости, запустите
двигатель и проверьте, нормально ли работает двигатель на холостом ходу при
прогреве

ДА



Проверьте и отремонтируйте жгут про-
водов или замените датчик

НЕИСПРАВНОСТЬ

5

Проверьте, нет ли утечки или засорения форсунки

НЕИСПРАВНОСТЬ



Почистите или замените форсунку

ДА

6

Проверка качества топлива

a.  Проверьте, возникает ли неисправность сразу же после заливки топлива.

НЕИСПРАВНОСТЬ



Замените топливо

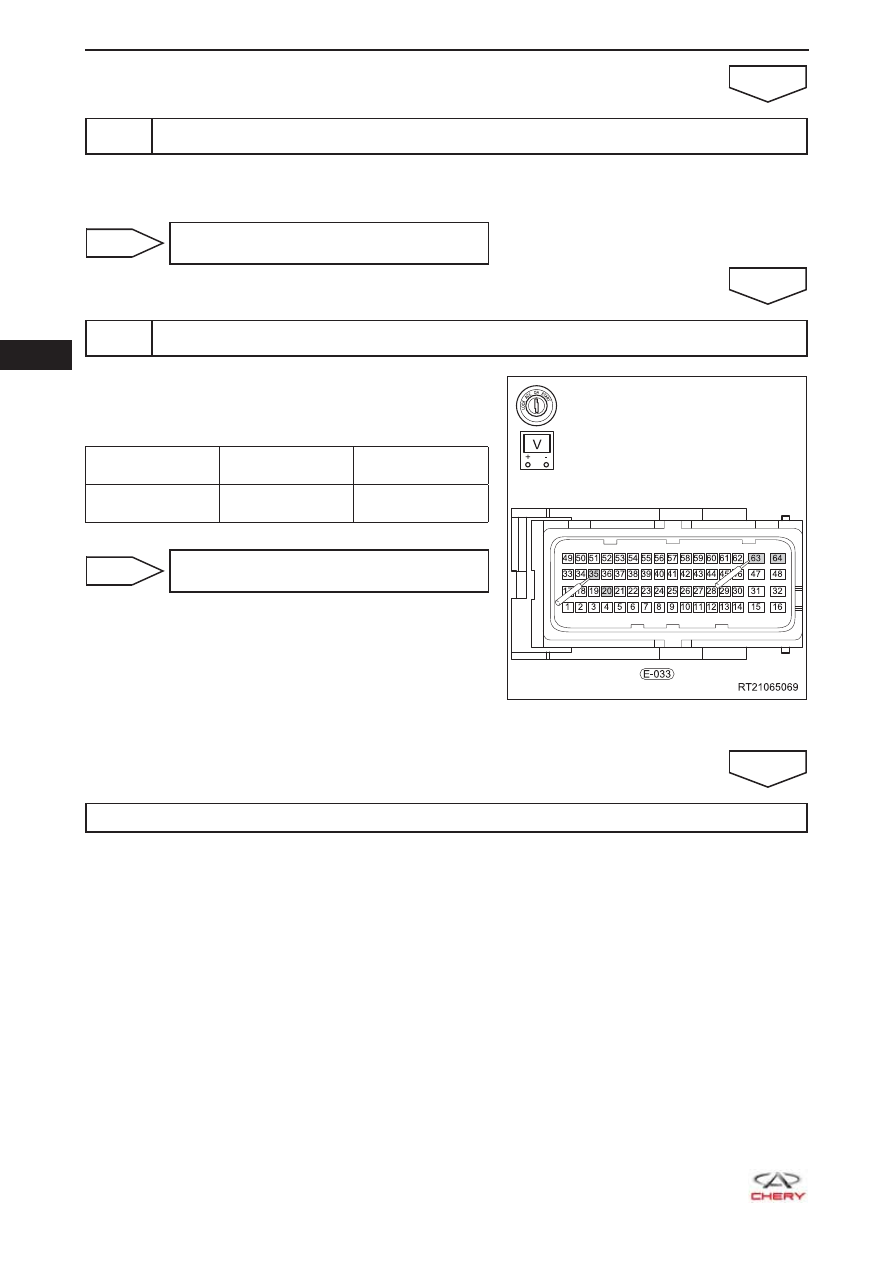

       06

06-228

ДА

7

Проверка давления в цилиндре

a.  Измерьте компрессию цилиндра, для которого зафиксированы пропуски воспламенения

(

см. с. 07-20

).

НЕИСПРАВНОСТЬ



Проверка двигателя для подтвержде-
ния причины низкой компрессии

ДА

8

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»

  06

06-229

Запуск двигателя в норме, но отмечается неровная работа на холостом ходу или останов-
ка двигателя при частичной нагрузке (например, включение кондиционера)

Процедура диагностики

1

Проверка дроссельной заслонки на отложения нагара

НЕИСПРАВНОСТЬ



Очистите дроссельную заслонку

ДА

2

Проверьте, увеличивается ли развиваемая двигателем мощность при включении
кондиционера. Это значит, что с помощью диагностического тестера наблюда-
ются изменения угла опережения зажигания, длительности импульса впрыска
топлива и объема воздуха на впуске

ДА



Переходите к этапу 4

НЕИСПРАВНОСТЬ

3

Подключите переходник блока ECM и отсоедините провод штифта соответствую-
щего контакта блока ECM. Проверьте, является ли сторона жгута проводов сигна-
лом высокого уровня для включения кондиционера

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
кондиционирования воздуха

ДА

4

Проверьте, в норме ли давление хладагента, электромагнитная муфта включения
компрессора и насоса компрессора кондиционера

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
кондиционирования воздуха

ДА

5

Проверьте, нет ли утечки или засорения форсунки

НЕИСПРАВНОСТЬ



Очистите или замените форсунку

ДА
