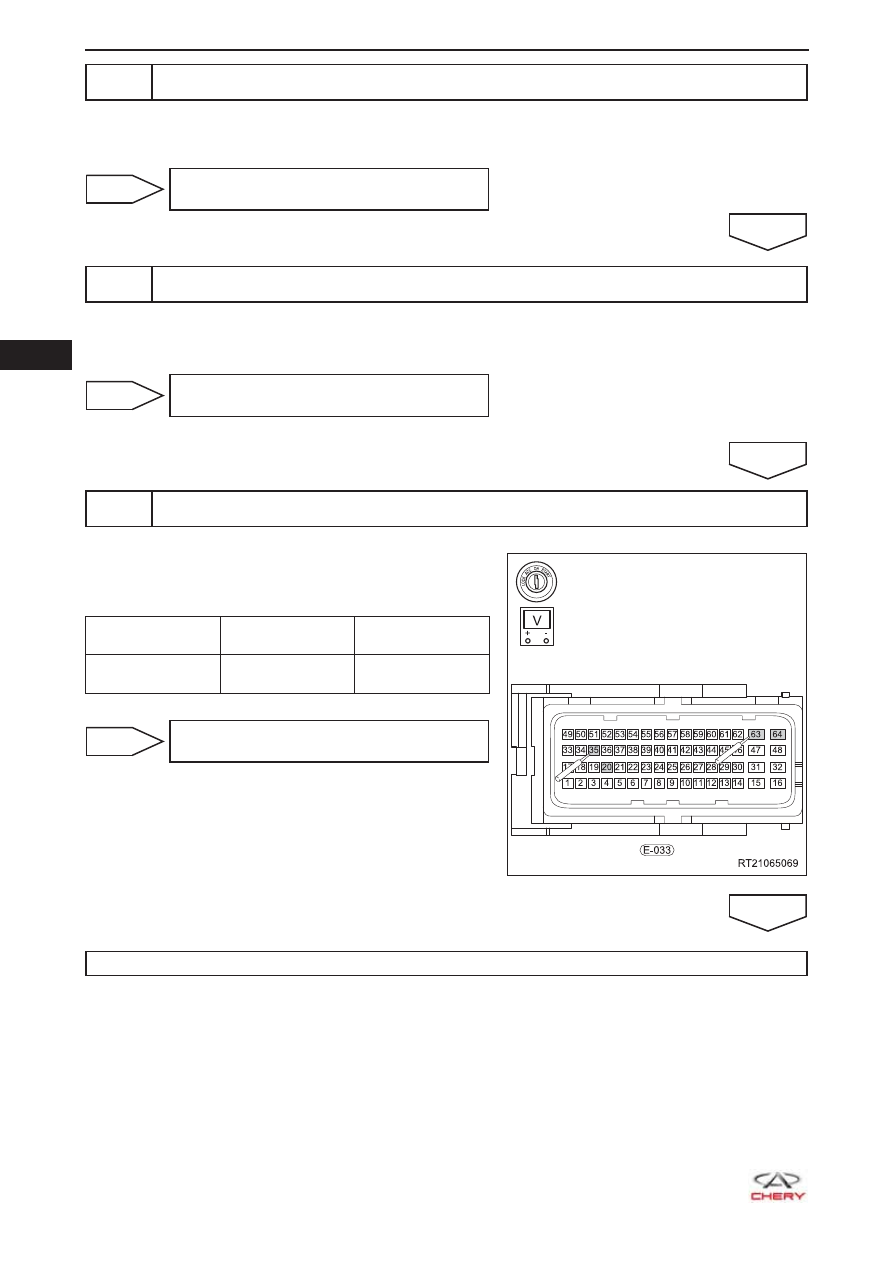

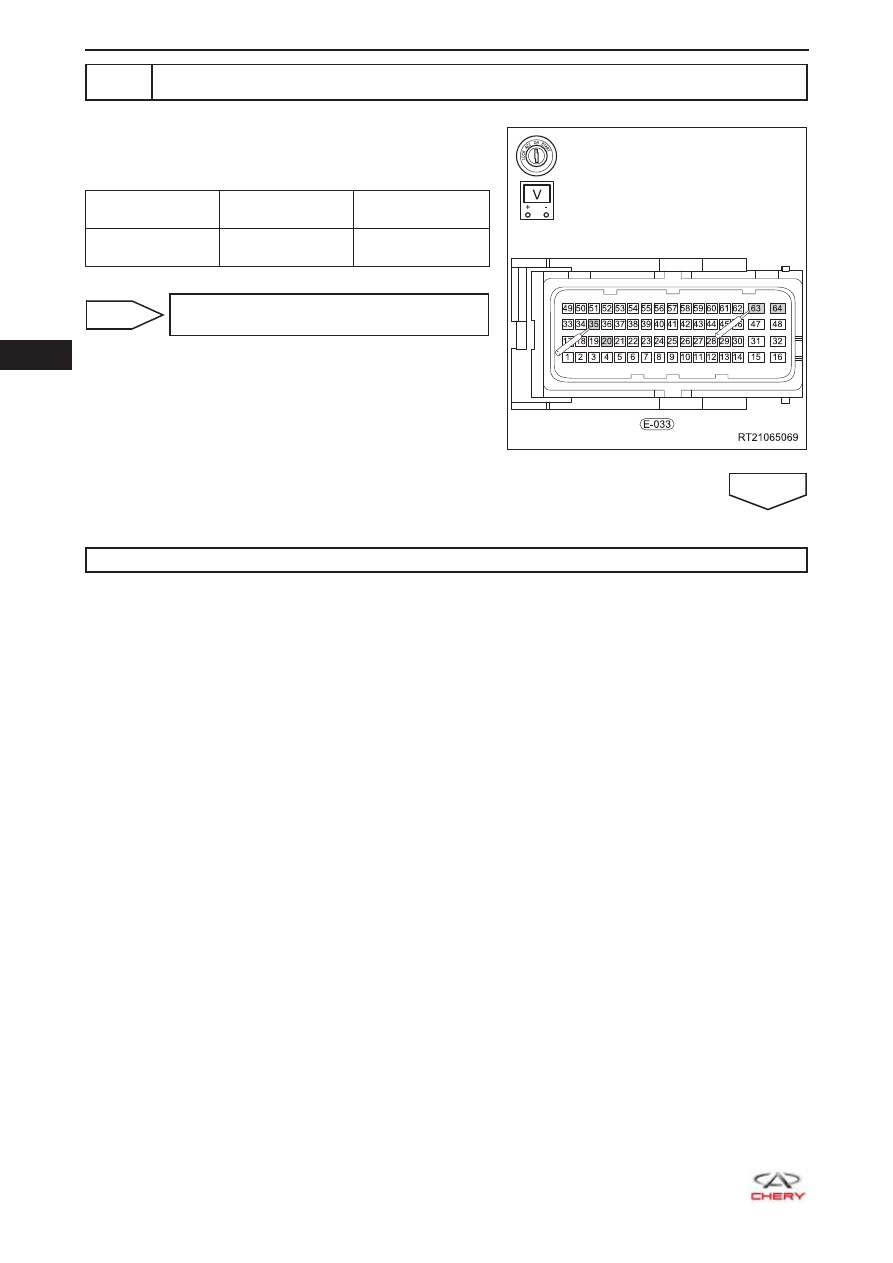

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»

  06

06-223

Запуск двигателя в норме, но все время отмечается неровная работа на холостом ходу

Процедура диагностики

1

Проверьте, засорен ли фильтрующий элемент воздухоочистителя, а также гер-
метичность воздуховода на впуске

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
впуска

ДА

2

Проверьте, не заедает ли дроссельная заслонка

НЕИСПРАВНОСТЬ



Отремонтируйте или замените дрос-
сельную заслонку

ДА

3

Проверка свечи зажигания

a.  Проверьте свечи зажигания всех цилиндров, а также соответствие их типа и зазора между элек-

тродами указанным значениям.

НЕИСПРАВНОСТЬ



Замените свечи зажигания

ДА

4

Проверка дроссельной заслонки на отложения нагара

НЕИСПРАВНОСТЬ



Очистите дроссельную заслонку

ДА

5

Проверьте, нет ли утечки или засорения форсунки

НЕИСПРАВНОСТЬ



Очистите или замените форсунку

ДА

6

Проверка качества топлива

a.  Проверьте, возникает ли неисправность сразу же после заливки топлива.

НЕИСПРАВНОСТЬ



Замените топливо

ДА

       06

06-224

7

Проверка давления в цилиндре

a.  Измерьте компрессию цилиндра, для которого зафиксированы пропуски воспламенения

(

см. с. 07-20

).

НЕИСПРАВНОСТЬ



Проверка двигателя для подтвержде-
ния причины низкой компрессии

ДА

8

Проверка последовательности и момента зажигания

a.  Проверьте, соответствует ли последовательность и момент зажигания указанным значениям.

НЕИСПРАВНОСТЬ



Проверьте и отрегулируйте угол опере-
жения зажигания

ДА

9

Проверка цепи питания и соединения на «массу» блока ECM

a.  Отсоедините разъем E-033 блока ECM.

b.  Поверните замок зажигания в положение ON и про-

верьте контакты разъема блока ECM.

Подключение

мультиметра

Условия

Условия про-

верки

E-033 (35, 20) -

E-033 (63 или 64)

Замок зажигания

в положении ON

11 - 14 В

НЕИСПРАВНОСТЬ



Отремонтируйте или замените соот-
ветствующий жгут проводов

ДА

Переходите к разделу «Советы по проведению диагностики»

  06

06-225

Запуск двигателя в норме, но отмечается неровная работа на холостом ходу при прогреве
двигателя

Процедура диагностики

1

Проверьте, засорен ли фильтрующий элемент воздухоочистителя, а также гер-
метичность воздуховода на впуске

НЕИСПРАВНОСТЬ



Проверьте и отремонтируйте систему
впуска

ДА

2

Проверьте свечу зажигания

a.  Проверьте свечи зажигания всех цилиндров, а также соответствие их типа и зазора между элек-

тродами указанным значениям.

НЕИСПРАВНОСТЬ



Замените свечи зажигания

ДА

3

Проверка дроссельной заслонки на отложения нагара

НЕИСПРАВНОСТЬ



Очистите дроссельную заслонку

ДА

4

Отсоедините разъем датчика температуры охлаждающей жидкости, запустите
двигатель и проверьте, нормально ли работает двигатель на холостом ходу при
прогреве

ДА



Проверьте и отремонтируйте жгут про-
водов или замените датчик

НЕИСПРАВНОСТЬ

5

Проверьте, нет ли утечки или засорения форсунки

НЕИСПРАВНОСТЬ



Почистите или замените форсунку

ДА

6

Проверка качества топлива

a.  Проверьте, возникает ли неисправность сразу же после заливки топлива.

НЕИСПРАВНОСТЬ



Замените топливо

ДА
