Chery Tiggo 5 (T21). Руководство по ремонту - часть 90

       06

06-206

10

Проверка установки датчика частоты вращения коленчатого вала двигателя

a.  Снимите датчик частоты вращения коленчатого вала двигателя.

b.  Проверьте и очистите датчик частоты вращения коленчатого вала двигателя и место его уста-

новки, а также наличие повреждений, посторонних частиц или чрезмерной подвижности и т.д.,
которые могут стать причиной некорректности сигнала.

НЕИСПРАВНОСТЬ



Очистите или замените датчик частоты
вращения коленчатого вала двигателя

ДА

11

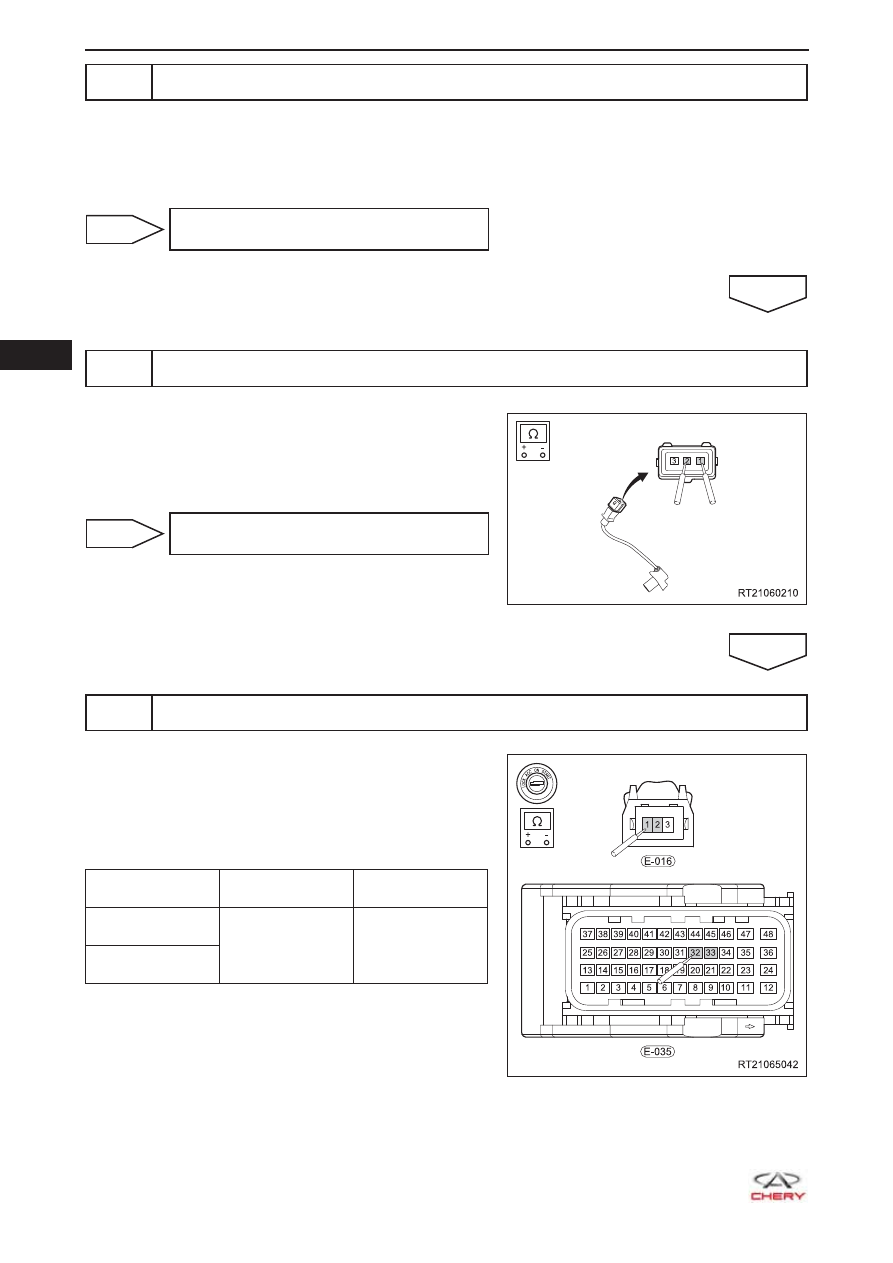

Проверка сопротивления датчика частоты вращения коленчатого вала двигателя

a.  Проверьте сопротивление между контактами 1 и 2

датчика частоты вращения коленчатого вала двига-
теля.



Номинальное сопротивление: 860 Ом ± 20% (при
нормальной температуре)

НЕИСПРАВНОСТЬ



Замените датчик частоты вращения
коленчатого вала двигателя

ДА

12

Проверка цепи датчика частоты вращения коленчатого вала двигателя

a.  Отсоедините разъем E-035 блока ECM.

b.  Проверьте жгут проводов между контактами разъе-

ма датчика частоты вращения коленчатого вала дви-
гателя и контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-016 (1) - E-035

(32)

Всегда

Проводимость

имеется

E-016 (2) - E-035

(33)

  06

06-207



Проверка на короткое замыкание

Подключение мультиметра

Усло-

вия

Условия

проверки

E-016 (1) - E-035 (32) - «Масса»

кузова

Всегда

Отсутствие

проводи-

мости

E-016 (1) или E-035 (32) - «поло-

жительный» вывод аккумуляторной

батареи

E-016 (2) - E-035 (33) - «Масса»

кузова

E-016 (2) или E-035 (33) - «поло-

жительный» вывод аккумуляторной

батареи

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(датчик частоты вращения коленчато-
го вала двигателя – блок ECM)

ДА

13

Проверьте коленчатый вал и зубчатый венец маховика

a.  Поверните коленчатый вал и проверьте зубчатый венец маховика на наличие повреждений, по-

сторонних частиц и т.д., которые вызывают некорректность сигнала.

НЕИСПРАВНОСТЬ



Удалите все посторонние частицы и
очистите зубчатый венец маховика.
При необходимости замените маховик
(

см. с. 07-42

)

ДА

14

Проверьте угол опережения зажигания

a.  Проверьте отклонение угла опережения зажигания от нормы

НЕИСПРАВНОСТЬ



Откорректируйте угол опережения за-
жигания от нормы

ДА

       06

06-208

15

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0016-00 или P0018-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-209

Диагностика по признакам неисправностей двигателя

Сначала выполните начальную проверку до проведения процедур диагностики неисправности:

Убедитесь, что индикатор неисправности двигателя работает нормально;

1.

С помощью диагностического тестера проверьте отсутствие сообщений о сбоях;

2.

Убедитесь, что неисправность, заявленная владельцем, присутствует, и узнайте условия, при

3.

которых она возникла.

Затем выполните внешнюю проверку:

Проверьте, нет ли утечек из топливной магистрали;

1.

Проверьте, не повреждена ли или не скручена вакуумная магистраль, исправно ли соединение;

2.

Проверьте впускной воздуховод на засорение, негерметичность, сжатие или повреждение;

3.

Проверьте, не поврежден ли высоковольтный провод системы зажигания, и правильная ли по-

4.

следовательность зажигания;

Проверьте чистоту и надежность точек соединения жгутов проводов на «массу»;

5.

Проверьте разъем каждого датчика или привода на надежность подключения или плохое со-

6.

стояние контактов.

К СВЕДЕНИЮ:

При наличии перечисленных выше неисправностей следует в первую очередь устранить их. В против-
ном случае они будут влиять на ремонтные работы при последующей диагностике неисправности.

Советы по проведению диагностики

Убедитесь, что для двигателя нет записанных диагностических кодов;

1.

Убедитесь, что заявленные признаки неисправностей присутствуют;

2.

Отсутствуют ненормальные условия после выполнения проверки в соответствии с приведенны-

3.

ми выше процедурами;
При проведении обслуживания не игнорируйте условия проведения технического обслуживания

4.

автомобиля, давление в цилиндрах, угол опережения зажигания, качество топлива и т.д., что мо-
жет влиять на работу системы;
Замените блок ECM и выполните проверку. Если неисправность может быть устранена, то место

5.

неисправности находится в блоке ECM; если признак неисправности сохраняется, установите на
место блок ECM данного автомобиля, повторите процедуры и снова выполните работы по обслу-
живанию.

Таблица признаков неисправностей и их причин

Признак

Предполагаемая область поиска причин

неисправностей

Страница

При запуске двигателя колен-
чатый вал не вращается или
вращается медленно

Аккумуляторная батарея

06-212

Стартер
Жгут проводов или замок зажигания
Механические компоненты двигателя

При запуске двигателя колен-
чатый вал вращается нормаль-
но, но двигатель не запускается

Нет топлива в баке

06-214

Топливный насос
Датчик частоты вращения коленчатого вала двигате-
ля
Катушка зажигания
Механические компоненты двигателя

Горячий двигатель плохо за-
пускается

Вода в топливе

06-216

Топливный насос
Датчик температуры охлаждающей жидкости
Регулятор давления топлива
Катушка зажигания
