Chery Tiggo 5 (T21). Руководство по ремонту - часть 88

       06

06-198

Диагностический код

P0012-00

Положение распределительного вала «A» - Установка
слишком поздней фазы газораспределения

Диагностический код

P0015-00

Положение распределительного вала «B» - Установка
слишком поздней фазы газораспределения

Диагностический код

Описание

диагностического

кода

Условия появления

диагностического

кода

Возможная причина

P0012-00

Положение распреде-

лительного вала «A»

- Установка слишком

поздней фазы газора-

спределения

Замок зажигания в по-

ложении ON

Двигатель работает

Муфта регулирова-

•

ния фаз газораспре-
деления

Жгут проводов или

•

разъем

Блок ECM

•

P0015-00

Положение распреде-

лительного вала «B»

- Установка слишком

поздней фазы газора-

спределения

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Запустите двигатель и прогрейте его до нормальной рабочей температуры, а затем выберите

•

пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

  06

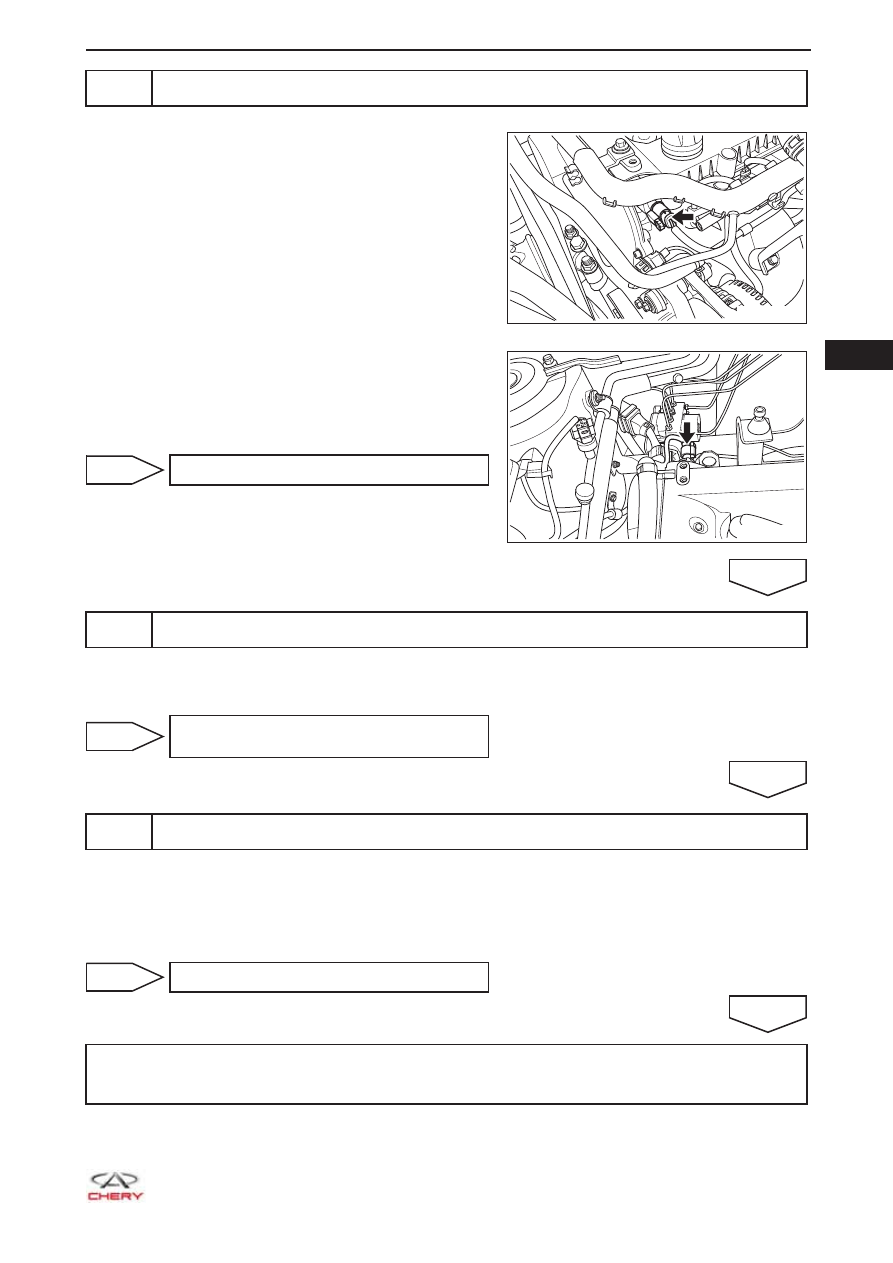

06-199

2

Проверка разъема клапана управления системы VVT

a.  Отсоедините разъем E-006 клапана управления си-

стемы VVT.

b.  Отсоедините разъем E-008 клапана управления си-

стемы VVT на выпуске.

c.  Проверьте разъемы клапана управления системы

VVT.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка муфты регулирования фаз газораспределения на впуске/выпуске

a.  Проверьте заклинена или заедает муфта регулирования фаз газораспределения на впуске/вы-

пуске.

НЕИСПРАВНОСТЬ



Замените муфту регулирования фаз
газораспределения на впуске/выпуске

ДА

4

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0012-00 или P0015-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

RT21070520

RT21070530

       06

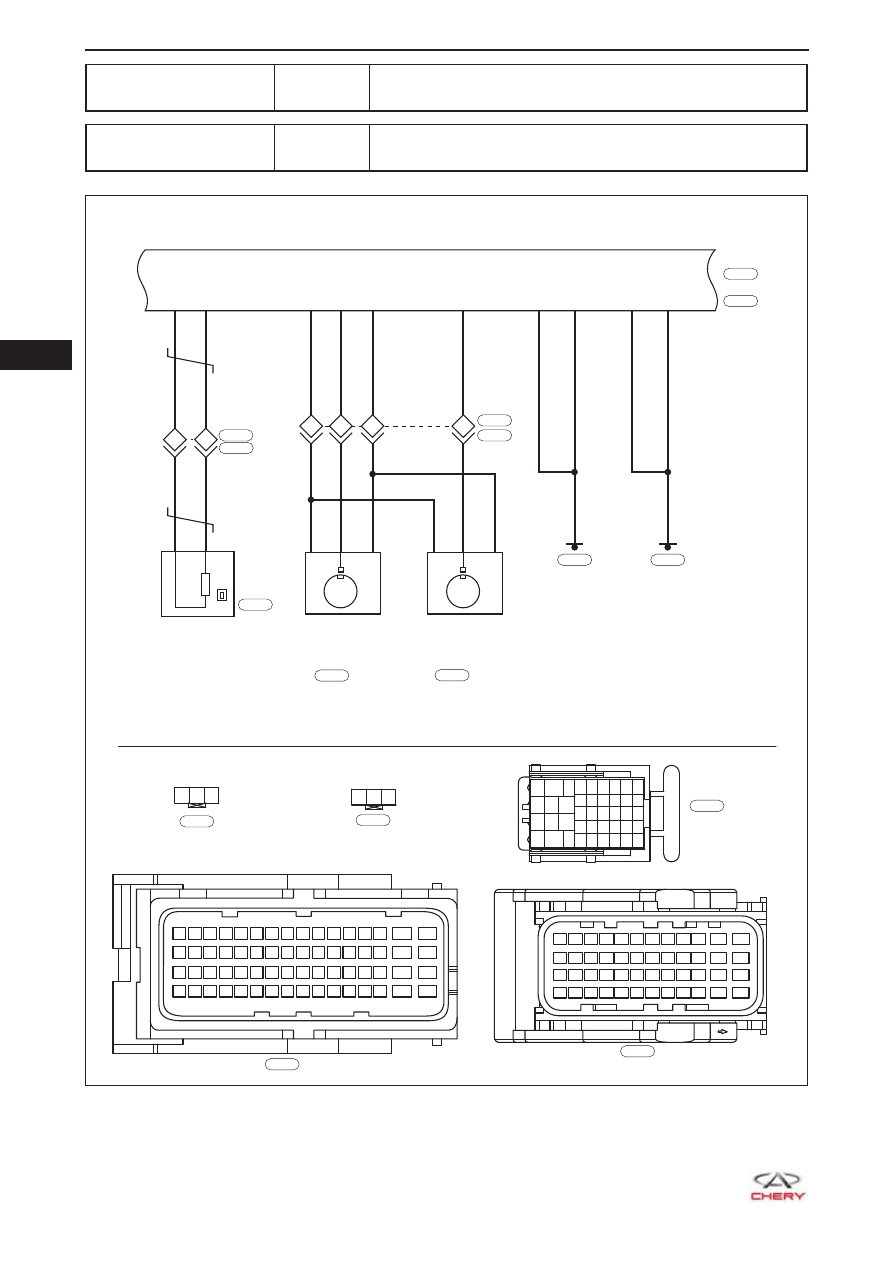

06-200

Диагностический код

P0016-00

Взаимное положение коленчатого и распредели-
тельного валов (ряд 1, датчик A)

Диагностический код

P0018-00

Взаимное положение коленчатого и распредели-
тельного валов (ряд 2, датчик A)

ET21065026

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-033

B

E-035

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

1-34 1-29 1-31

1-41

2

3

1

LR

WR

Br

W

LR

LR

WR

Br

Br

W

24

25

27

26

2

3

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

3

6

2

9

3

5

3

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

E-007

E-038

3 2 1

3 2 1

B

E-015

E-015

B

E-020

E-020

ECM-2

ECM-1

E-033

E-035

2-63

2-64

1-47

Br

Br

B

B

Br

B

1-48

E-026

E-028

1-32

1

WR

1-33

2

GW

WR

GW

S

N

28

29

E-007

E-038

E-016

ДАТЧИК
ЧАСТОТЫ
ВРАЩЕНИЯ
КОЛЕНЧАТОГО
ВАЛА

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬ
НОГО ВАЛА ВПУСК
НЫХ КЛАПАНОВ

ДАТЧИК ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНО
ГО ВАЛА ВЫПУСКНЫХ
КЛАПАНОВ



  06

06-201

Диагностиче-

ский код

Описание диагности-

ческого кода

Условия появле-

ния диагности-

ческого кода

Возможная причина

P0016-00

Взаимное положение
коленчатого и распреде-
лительного валов (ряд 1,
датчик A)

Замок зажигания
в положении ON
Двигатель рабо-
тает

Датчик положения распреде-

•

лительного вала

Датчик положения распредва-

•

ла

Жгут проводов или разъем

•

Зубчатый венец маховика

•

Шестерня привода распреде-

•

лительного вала

Блок ECM

•

P0018-00

Взаимное положение
коленчатого и распреде-
лительного валов (ряд 2,
датчик A)

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).





ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА
