Chery Tiggo 5 (T21). Руководство по ремонту - часть 86

       06

06-190

2

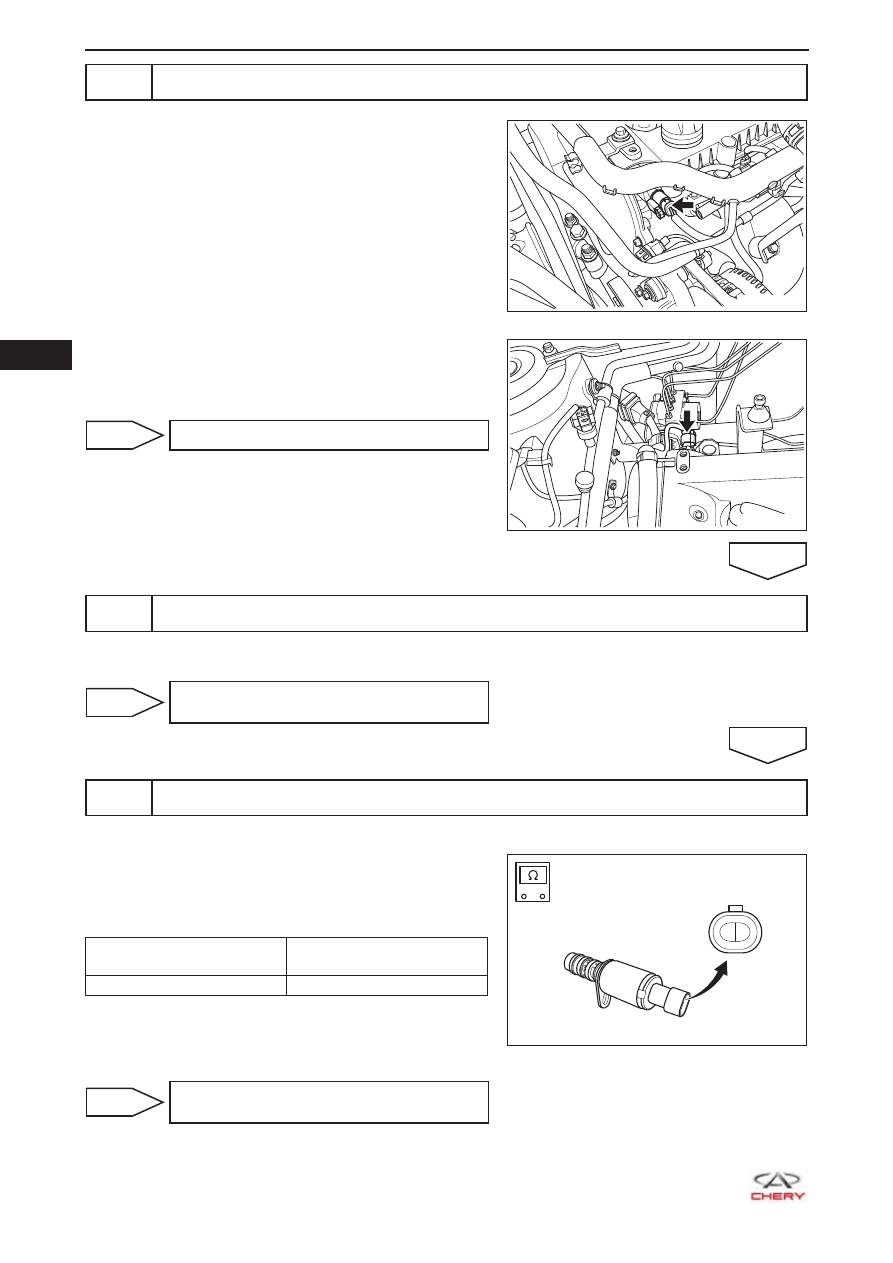

Проверка разъема клапана управления системы VVT

a.  Отсоедините разъем E-006 клапана управления си-

стемы VVT.

b.  Отсоедините разъем E-008 клапана управления си-

стемы VVT на выпуске.

c.  Проверьте разъемы клапана управления системы

VVT.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка муфты регулирования фаз газораспределения на впуске/выпуске

a.  Проверьте заклинена или заедает муфта регулирования фаз газораспределения на впуске/вы-

пуске.

НЕИСПРАВНОСТЬ



Замените муфту регулирования фаз
газораспределения на впуске/выпуске

ДА

4

Проверка клапана управления управления системы VVT на впуске/выпуске

a.  Поверните замок зажигания в положение LOCK.

b.  Снимите клапаны управления системы VVT на впу-

ске/выпуске.

c.  Проверьте клапаны управления системы VVT на впу-

ске/выпуске.

Подключение

мультиметра

Условия проверки

Контакт 1 - контакт 2

8 Ом

d.  При подаче напряжения аккумуляторной батареи

между контактами 1 и 2 клапан управления должен
перемещаться быстро.

НЕИСПРАВНОСТЬ



Замените клапан управления управле-
ния системы VVT на впуске/выпуске

RT21070520

RT21070530

-

+

RT21060211

1 2

  06

06-191

ДА

5

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P000A-00 или P000B-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

       06

06-192

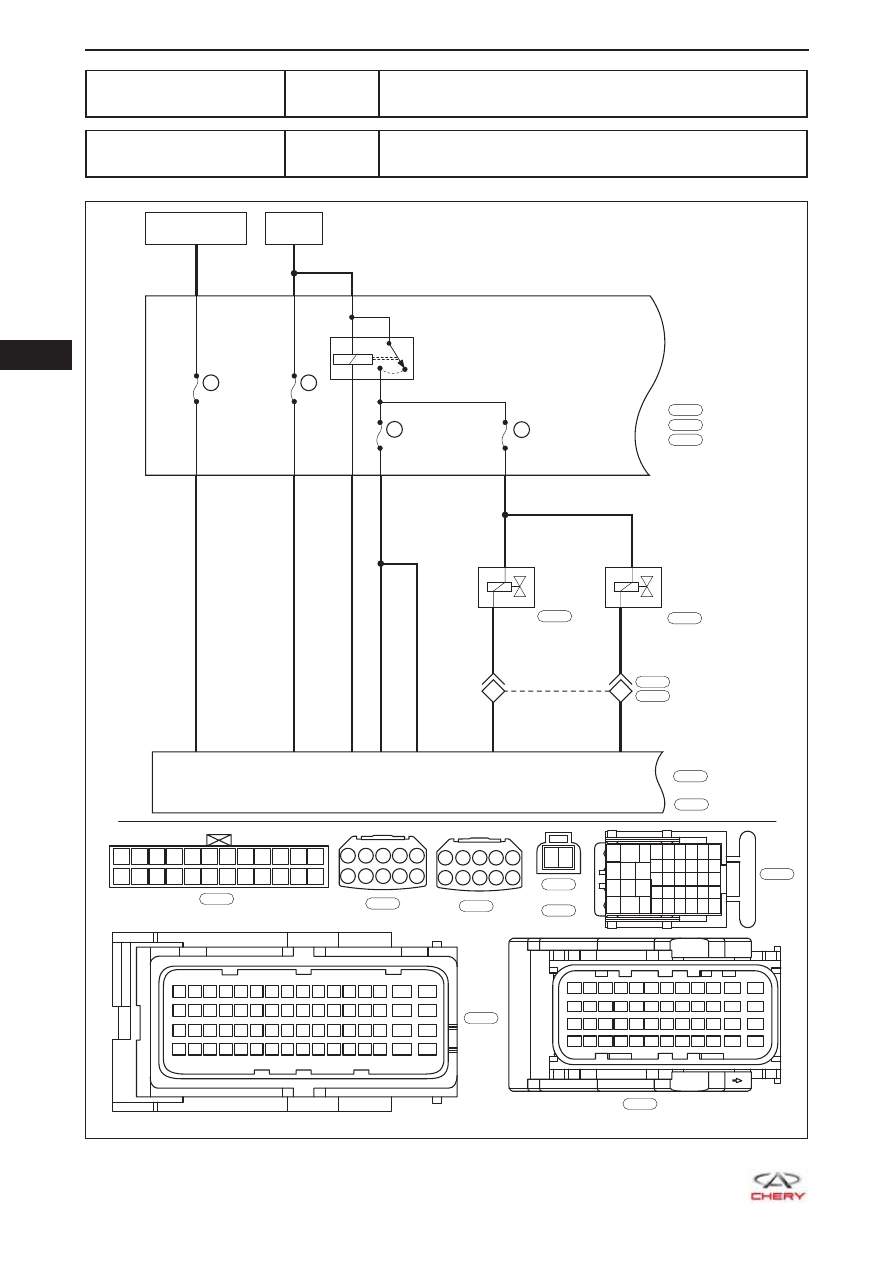

Диагностический код

P0010-00

Цепь привода изменения положения распредели-
тельного вала «A»/Обрыв

Диагностический код

P0013-00

Цепь привода изменения положения распредели-
тельного вала «B»/Обрыв

ET21065025

RL

RL

RL

1-7

2

1

GR

RL

GR

RL

1-5

2

1

19

20

E-007
E-038

E-006

E-008

10A

EF19

10A

EF17

10A

EF40

A2

F14

2-20

RL

A4

2-35

L

2-5

Br

A6

2-15

2-16

RR

R

86

87

85

30

A1 A2 A3 A4 A5

A6

A7 A8 A9 A10

F12

F24

F11

F23

F10

F22

F9

F21

F8

F20

F7

F19

F6

F18

F5

F17

F4

F16

F3

F15

F2

F14

F1

F13

Gr

E-076

W

E-069

E-076

E-069

B

E-033

49 50 51

63

64

15

16

31

32

47

48

33 34 35

17 18 19

1

2

3

52 53 54 55 56 57 58 59 60 61 62

36 37 38 39 40 41 42 43 44 45 46

20 21 22 23 24 25 26 27 28 29 30

4

5

6

7

8

9 10 11 12 13 14

ECM-2

E-033

C3

15A

EF08

C1 C2 C3 C4 C5

C6 C7 C8 C9 C10

L

E-023

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

ECM-1

E-035

E-023

1

2

B

E-006

B

E-008

ПОЛОЖЕНИЕ ON ИЛИ

START ЗАМКА ЗАЖИГАНИЯ

АККУМУЛЯТОР

НАЯ БАТАРЕЯ

ГЛАВНОЕ РЕЛЕ
БЛОКА ECM

БЛОК ПРЕДОХРА
НИТЕЛЕЙ И РЕЛЕ
В МОТОРНОМ
ОТСЕКЕ

СИСТЕМА
РЕГУЛИРОВАНИЯ
ФАЗ ГАЗОРА
СПРЕДЕЛЕНИЯ
(ВПУСК)

СИСТЕМА
РЕГУЛИРОВАНИЯ
ФАЗ ГАЗОРА
СПРЕДЕЛЕНИЯ
(ВЫПУСК)

  06

06-193

Диагностиче-

ский код

Описание диагностиче-

ского кода

Условия появления диа-

гностического кода

Возможная причина

P0010-00

Цепь привода изменения
положения распредели-
тельного вала «A»/Обрыв

Замок зажигания в поло-
жении ON
Двигатель работает

Клапан управления

•

системы VVT

Жгут проводов или

•

разъем

Блок ECM

•

P0013-00

Цепь привода изменения
положения распредели-
тельного вала «B»/Обрыв

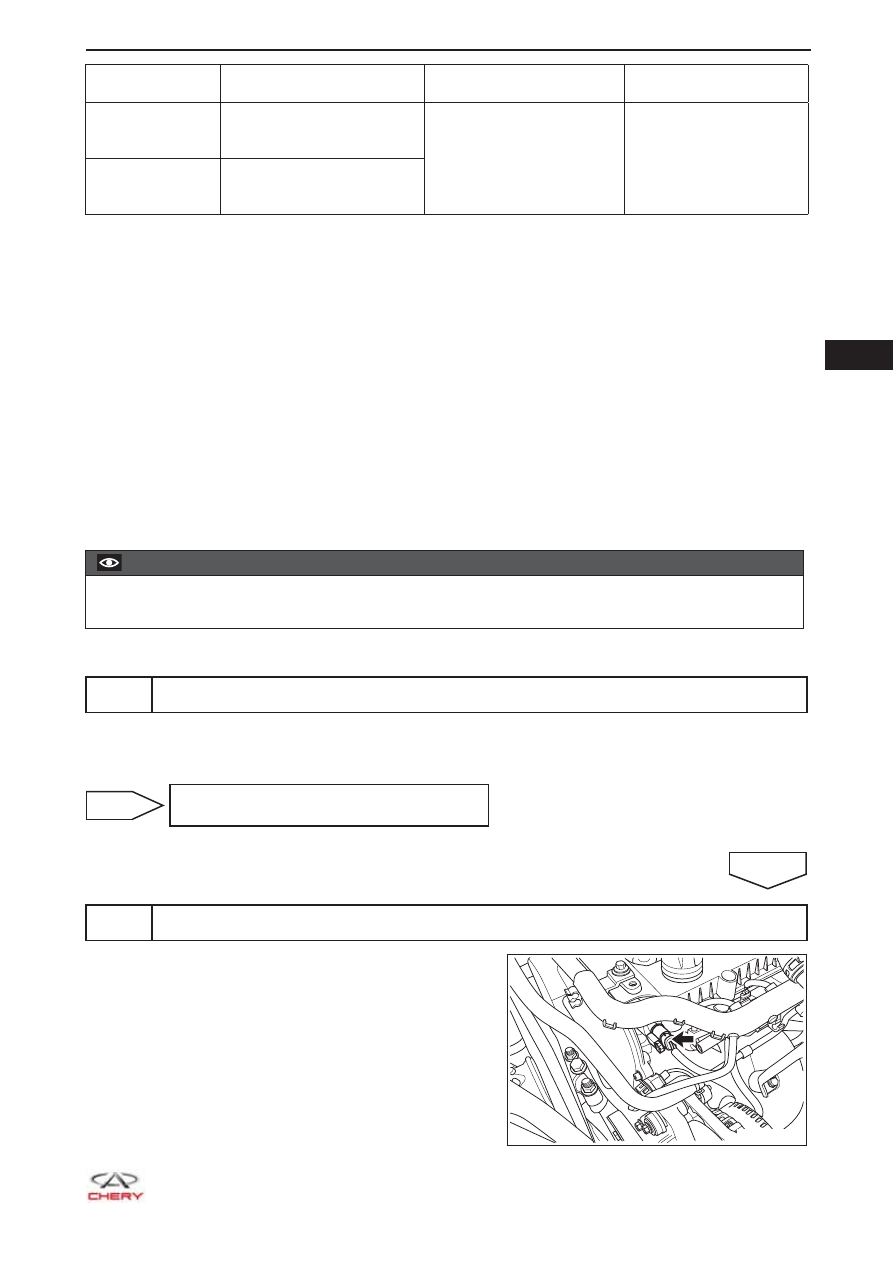

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Запустите двигатель и прогрейте его до нормальной рабочей температуры, а затем выберите

•

пункт «Read Code» (Считать код).

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

2

Проверка разъема клапана управления системы VVT

a.  Отсоедините разъем E-006 клапана управления си-

стемы VVT.

RT21070520
