Chery Tiggo 5 (T21). Руководство по ремонту - часть 54

       06

06-62

7

Проверка кодов неисправностей

a.  Для считывания диагностических кодов блока ECM используйте диагностический тестер X-431

3G.

b.  См. раздел «Процедура подтверждения диагностических кодов».

c.  Проверьте, сохраняется ли диагностический код P0116-00, P0117-00 или P0118-00.

НЕИСПРАВНОСТЬ



Замените блок ECM

ДА

Система работает нормально.
Установите на место снятые компоненты и выполните пробную поездку, чтобы убедиться в
устранении неисправности, заявленной клиентом.

  06

06-63

Диагностический код

P0121-00

Диапазон/характеристики цепи датчика A положения
педали дроссельной заслонки

Диагностический код

P0122-00

Низкий уровень сигнала в цепи датчика A положения
педали дроссельной заслонки

Диагностический код

P0123-00

Высокий уровень сигнала в цепи датчика A положения
педали дроссельной заслонки

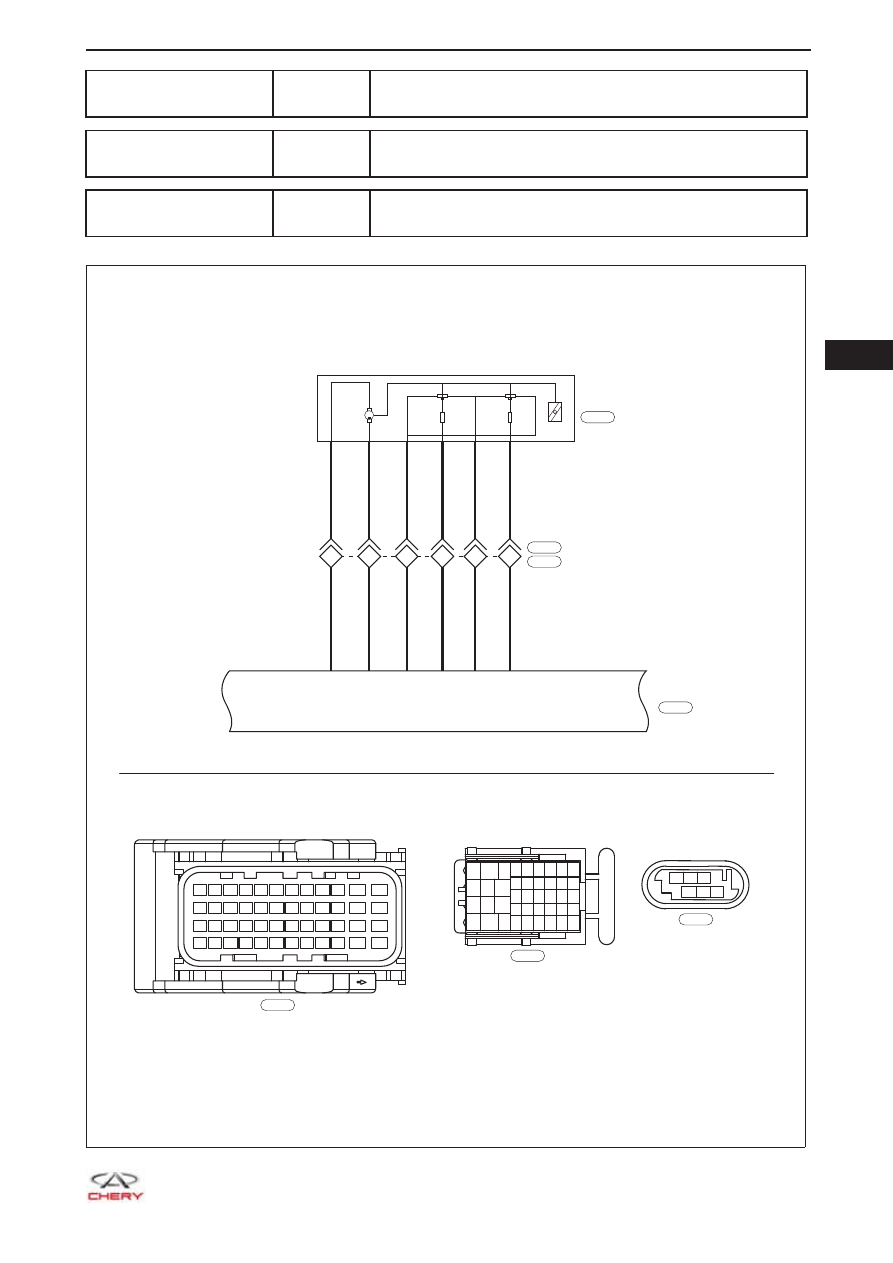

ET21065006

37 38 39 40 41 42 43 44 45 46 47

48

25 26 27 28 29 30 31 32 33 34 35

36

13 14 15 16 17 18 19 20 21 22 23

24

1 2 3 4 5 6 7 8 9 10 11

12

B

E-035

1

4

2

5

3

6

1-23

1-11

1-22

1-14 1-43

1-13

RG

RL

RB

L

WL

RL

RG

RL

RB

R

WL

RL

M

8

5

7

4

6

3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

31

35

39

40

41

42

32

33

36

37

38 34

27

28

29

30

B

E-007

E-007
E-038

1 2 3

4 5 6

B

E-009

E-009

ECM-1

E-035

ЭЛЕКТРОННАЯ ПЕДАЛЬ
АКСЕЛЕРАТОРА

       06

06-64

Диагностический код

Описание диагности-

ческого кода

Условия установки

диагностического

кода

Возможная причина

P0121-00

Диапазон/характери-
стики цепи датчика
A положения педали
дроссельной заслонки

Замок зажигания в по-
ложении ON
Двигатель работает

Датчик 1 положения

•

дроссельной за-
слонки

Жгут проводов или

•

разъем

Блок ECM

•

P0122-00

Низкий уровень сиг-
нала в цепи датчика
A положения педали
дроссельной заслонки

P0123-00

Высокий уровень сиг-
нала в цепи датчика
A положения педали
дроссельной заслонки

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



  ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

  06

06-65

2

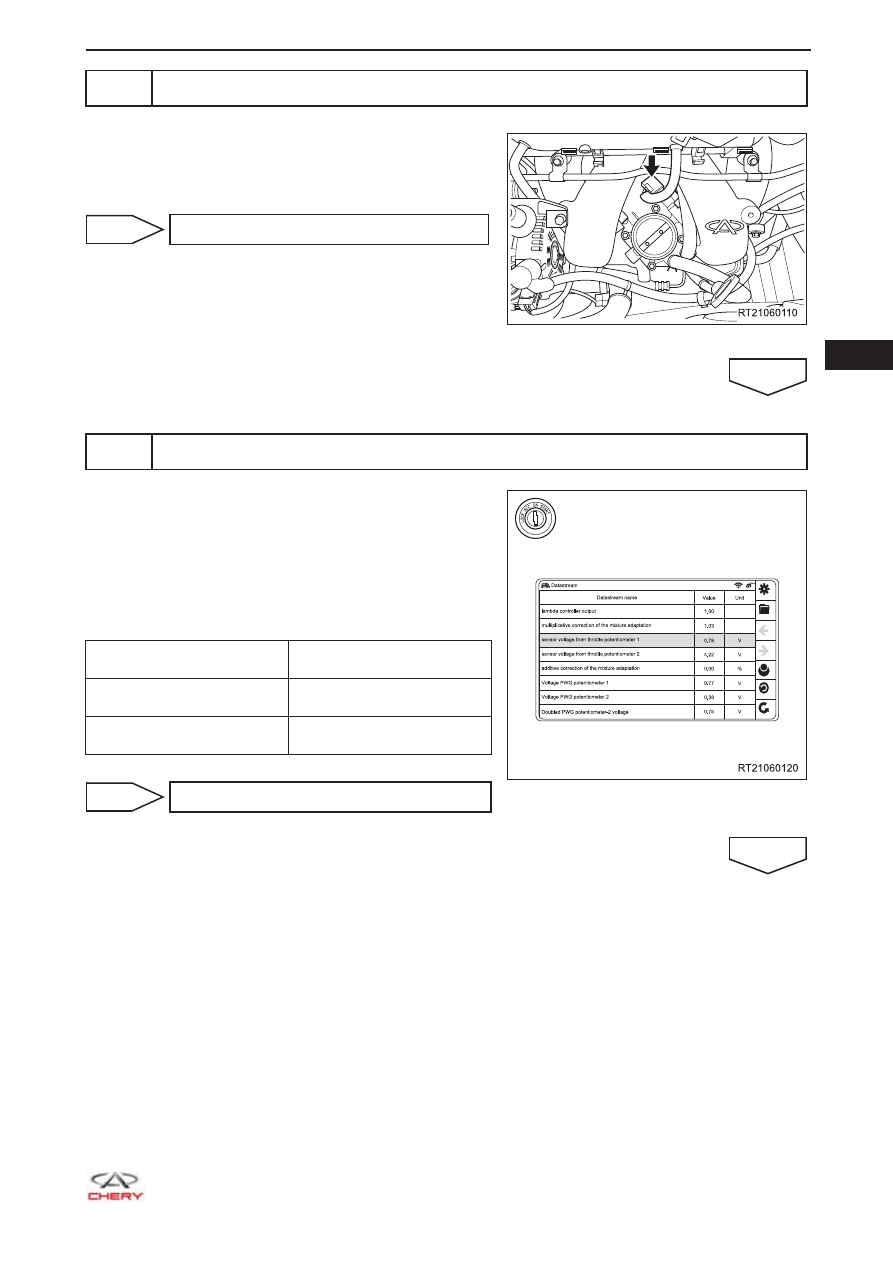

Проверьте разъем дроссельной заслонки с электронным управлением

a.  Отсоедините разъем E-009 дроссельной заслонки с

электронным управлением.

b.  Проверьте разъем дроссельной заслонки с элек-

тронным управлением

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка напряжения сигнала датчика 1 положения дроссельной заслонки

a.  Присоедините разъем E-009 датчика положения

дроссельной заслонки.

b.  Поверните замок зажигания в положение ON.

c.  С помощью диагностического тестера проверьте

напряжение сигнала датчика 1 положения дроссель-
ной заслонки.

Условия

Номинальная

величина (В)

Педаль акселератора

отпущена

0,78

Педаль акселератора

нажата

4,29

ДА



Переходите к этапу 8

НЕИСПРАВНОСТЬ
