Chery Tiggo 5 (T21). Руководство по ремонту - часть 53

       06

06-58

Диагностический код

Описание диагности-

ческого кода

Условия появления

диагностического

кода

Возможная причина

P0116-00

Диапазон температуры
охлаждающей жидкости
двигателя/Характери-
стики

Замок зажигания в по-
ложении ON
Двигатель работает

Датчик температу-

•

ры охлаждающей
жидкости

Жгут проводов или

•

разъем

Блок ECM

•

P0117-00

Низкий уровень сигнала
температуры охлаждаю-
щей жидкости двигателя

P0118-00

Высокий уровень сиг-
нала температуры
охлаждающей жидкости
двигателя

Процедура подтверждения диагностического кода

Перед выполнением следующих процедур убедитесь в том, что напряжение аккумуляторной бата-
реи более 12В.

Поверните замок зажигания в положение LOCK.

•

Подключите диагностический тестер X-431 3G (последняя версия программного обеспечения) к

•

диагностическому разъему.

Включите зажигание.

•

Используйте диагностический тестер X-431 3G для записи и удаления диагностических кодов,

•

записанных в блоке ECM.

Выберите пункт «Read Code» (Считать код).

•

Если диагностический код обнаружен, то неисправность, указанная по диагностическому коду,

•

является текущей. Переходите к процедуре диагностики – этап 1.

Если диагностический код не обнаружен, то неисправность, указанная по диагностическому

•

коду, является периодически появляющейся (

см. с. 06-18

).



    ВНИМАНИЕ

При выполнении диагностики и проверки цепей всегда обращайтесь к электрической схеме

•

конкретной цепи и данным о компоненте.

Процедура диагностики

1

Проверка точки соединения блока ECM на «массу»

a.  Поверните замок зажигания в положение LOCK.

b.  Проверьте точки E-026 и E-028 соединения на «массу» блока ECM (

см. с. 06-18

).

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или соединение на «массу»

ДА

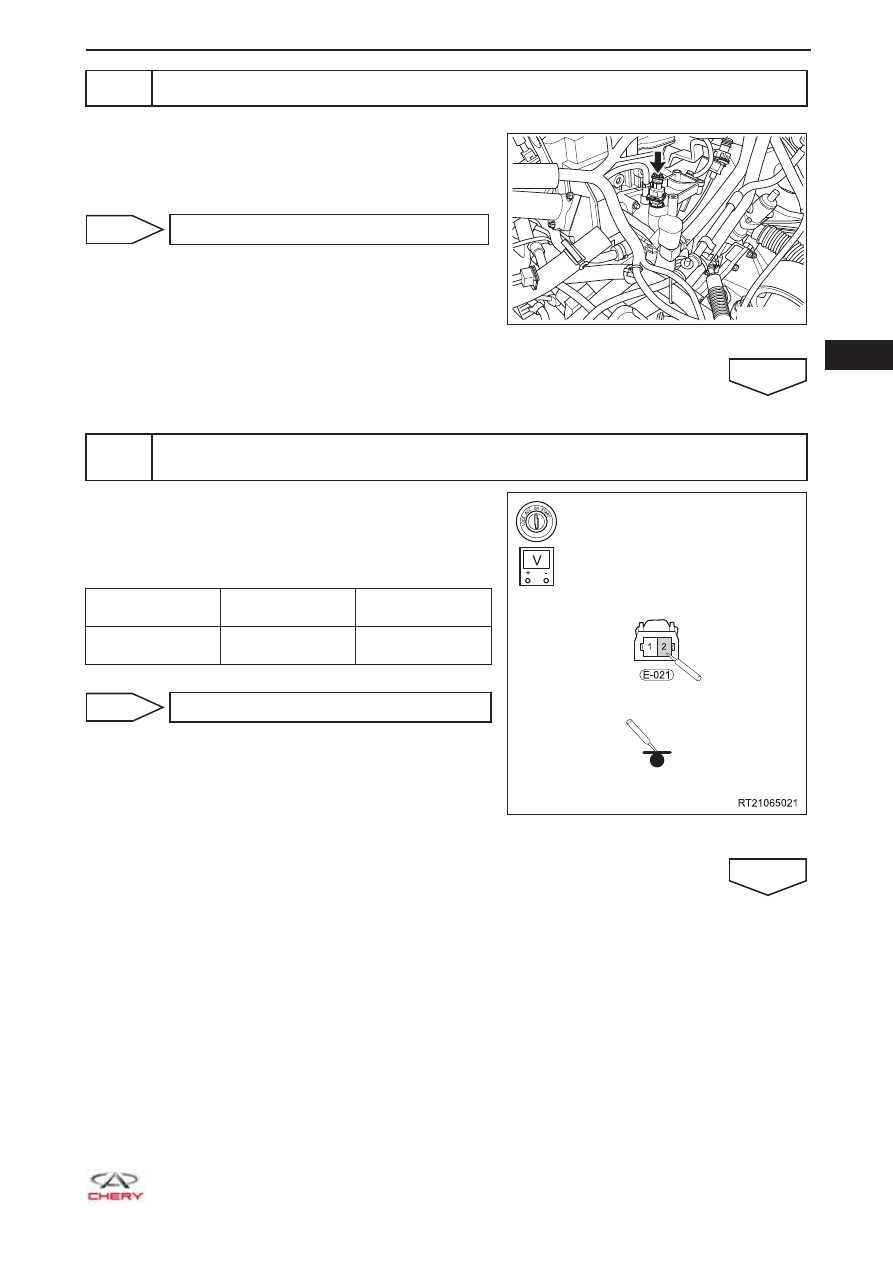

  06

06-59

2

Проверка разъема датчика температуры охлаждающей жидкости двигателя

a.  Отсоедините разъем E-021 датчика температуры

охлаждающей жидкости двигателя.

b.  Проверьте разъем датчика температуры охлаждаю-

щей жидкости двигателя.

НЕИСПРАВНОСТЬ



Отремонтируйте или замените разъем

ДА

3

Проверка напряжения питания датчика температуры охлаждающей жидкости
двигателя

a.  Поверните замок зажигания в положение ON.

b.  Проверьте напряжение между контактом датчика

температуры охлаждающей жидкости двигателя и
«массой» кузова.

Подключение

мультиметра

Условия

Условия

проверки

E-021 (2) -

"Масса" кузова

Замок зажигания

в положении ON

5 В

ДА



Переходите к этапу 5

НЕИСПРАВНОСТЬ

RT21060090

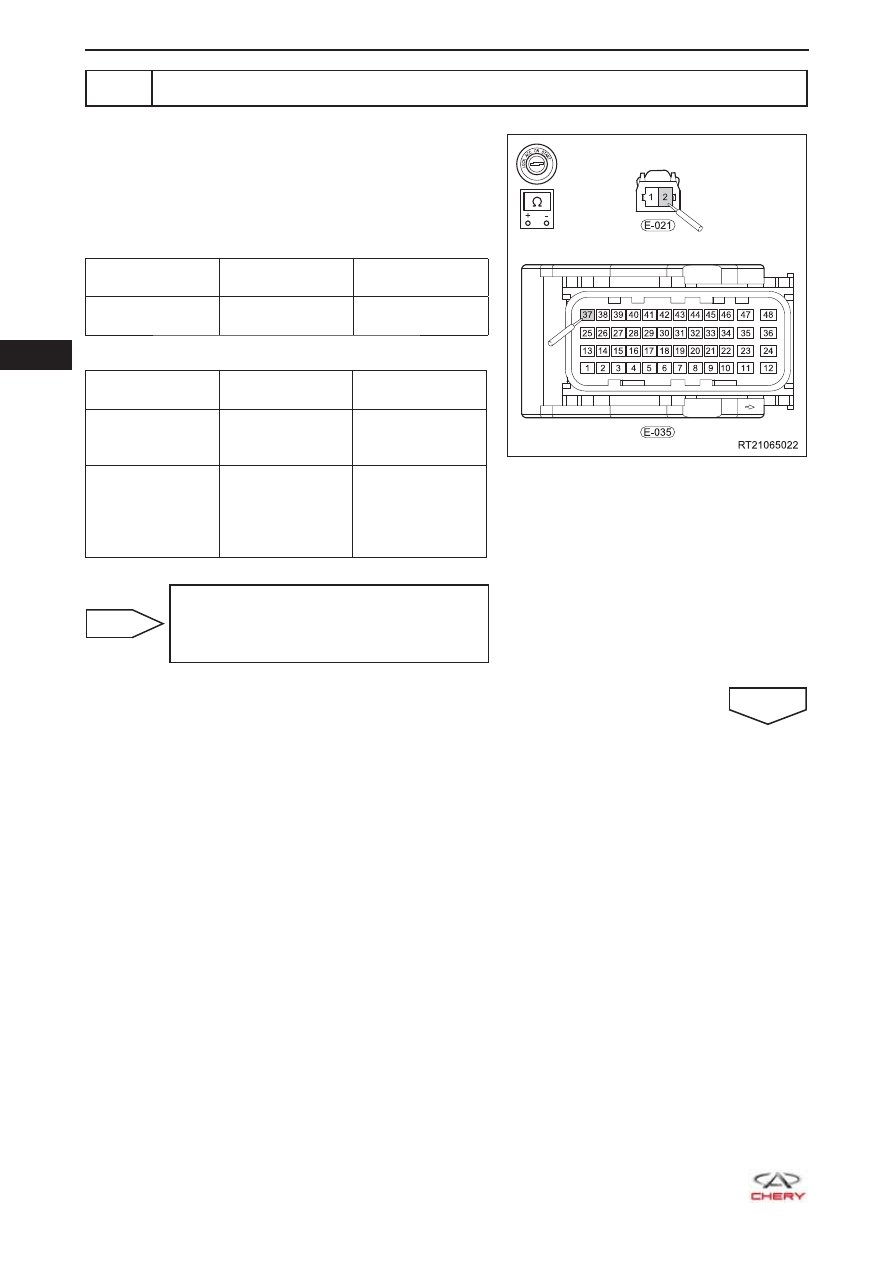

       06

06-60

4

Проверка цепи питания датчика температуры охлаждающей жидкости двигателя

a.  Поверните замок зажигания в положение LOCK.

b.  Отсоедините разъем E-035 блока ECM.

c.  Проверьте жгут проводов между контактами разъ-

ема датчика температуры охлаждающей жидкости
двигателя и контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-021 (2) -

E-035 (37)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-021 (2) или

E-035 (37) -

«Масса» кузова

Всегда

Отсутствие про-

водимости

E-021 (2) или

E-035 (37) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Замените жгут проводов или разъем
(датчик давления температуры охлаж-
дающей жидкости двигателя – блок
ECM)

ДА

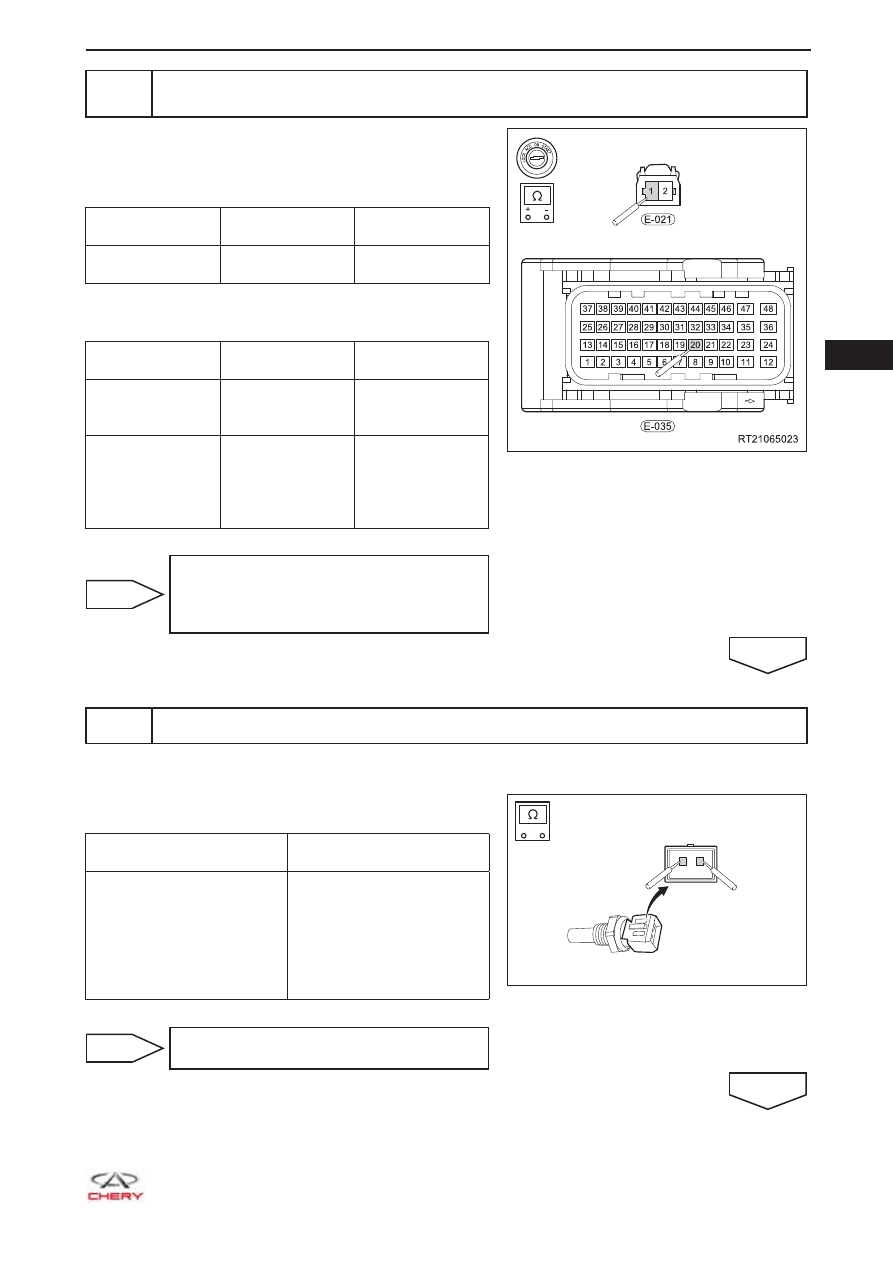

  06

06-61

5

Проверка цепи соединения на «массу» датчика температуры охлаждающей жид-
кости двигателя

a.  Проверьте жгут проводов между контактами разъ-

ема датчика температуры охлаждающей жидкости
двигателя и контактами разъема блока ECM.



Проверка на обрыв

Подключение

мультиметра

Условия

Условия про-

верки

E-021 (1) -

E-035 (20)

Всегда

Проводимость

имеется



Проверка на короткое замыкание

Подключение

мультиметра

Условия

Условия про-

верки

E-021 (1) - E-035

(20) - «Масса»

кузова

Всегда

Отсутствие про-

водимости

E-021 (1) или

E-035 (20) - «поло-
жительный» вывод

аккумуляторной

батареи

Всегда

Отсутствие про-

водимости

НЕИСПРАВНОСТЬ



Отремонтируйте или замените жгут
проводов или разъем (датчик темпера-
туры охлаждающей жидкости двигате-
ля – блок ECM)

ДА

6

Проверка датчика температуры охлаждающей жидкости двигателя

a.  Снимите датчик температуры охлаждающей жидкости двигателя.

b. Проверьте сопротивление датчика температуры

охлаждающей жидкости двигателя.

Подключение

мультиметра

Условия проверки

1 - 2

Сопротивление состав-

ляет 2,5 кОм± 5% (20°C),

300-400 кОм в кипящей

воде сопротивление со-

ставляет 300 - 400 кОм

(величина меняется с

температурой воды)

НЕИСПРАВНОСТЬ



Замените датчик температуры охлаж-
дающей жидкости двигателя

ДА

-

+

1

2

RT21060100
