Технические характеристики

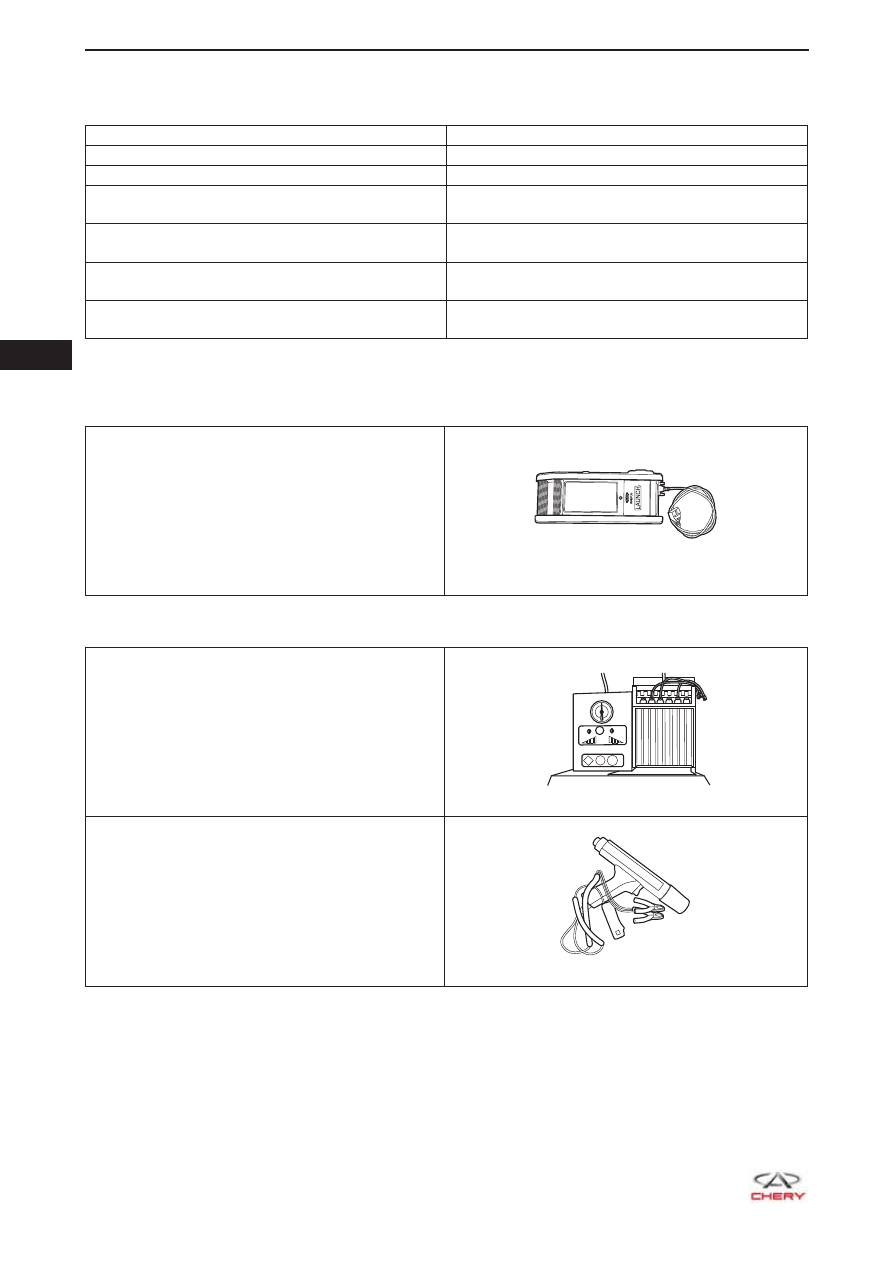

Значения моментов затяжки

Описание

Момент затяжки (Н·м)

Датчик температуры охлаждающей жидкости

11 - 16

Болт крепления датчика детонации

20 ± 5

Болт крепления датчика частоты вращения ко-
ленчатого вала двигателя

8 ± 2

Болт крепления датчика положения распреде-
лительного вала

8 ± 0,5

Болт крепления клапана управления системы
VVT

8 ± 2

Гайка крепления кронштейна блока управления
двигателем

7 ± 1

Инструменты

Специальный инструмент

Диагностический тестер X-431 3G

RCH0000001

Инструмент общего назначения

Анализатор очистки топливных форсунок

RCH0000062

Стробоскоп

RCH0000016

  06

06-7

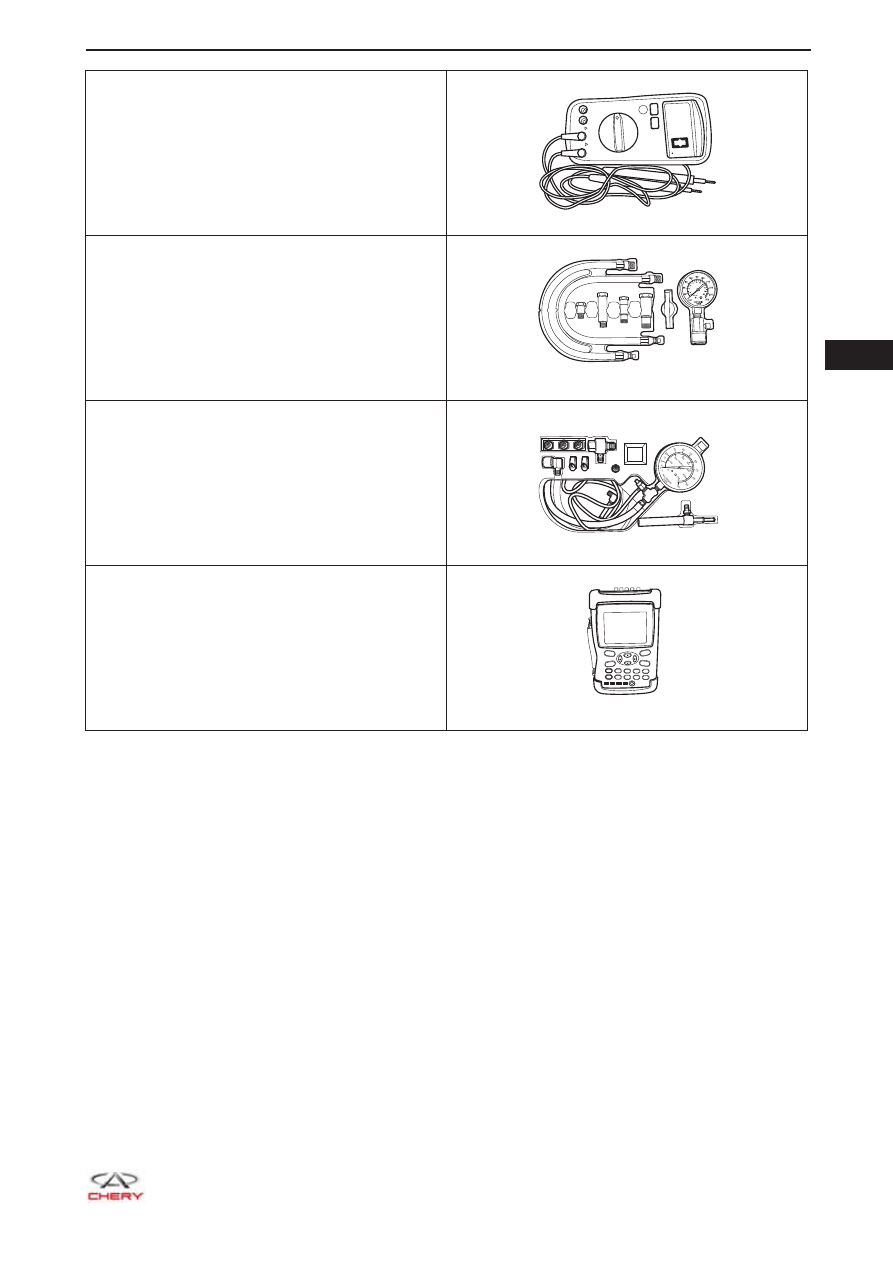

Цифровой мультиметр

RCH0000002

Компрессометр

RCH0000044

Манометр с принадлежностями для измерения

давления топлива

RCH0000048

Осциллограф

RCH0000061

YES

ENTER

NO

ESC

5

4

3

2

0

9

8

7

6

1

       06

06-8

Назначение контактов блока управления двигателем (ECM)

Разъем 1 блока управления двигателем

№ контакта

Позиция

№ контакта

Позиция

1

-

25

Датчик B детонации

2

-

26

Датчик A детонации

3

Топливная форсунка (ряд 2)

27

Расходомер воздуха

4

Топливная форсунка (ряд 1)

28

-

5

Клапан управления системы
регулирования фаз газораспре-
деления (выпуск)

29

Датчик 1 положения распредели-
тельного вала впускных клапанов

6

-

30

Электромагнитный клапан адсор-
бера

7

Клапан управления системы
регулирования фаз газораспре-
деления (впуск)

31

"Масса" датчика

8

Топливная форсунка (ряд 3)

32

Датчик A частоты вращения колен-
чатого вала двигателя

9

Подогреватель переднего кисло-
родного датчика

33

Датчик B частоты вращения колен-
чатого вала двигателя

10

Топливная форсунка (ряд 4)

34

Питание 1 напряжением 5В

11

Привод дроссельной заслонки
(+)

35

Драйвер 2 катушки зажигания

12

-

36

Драйвер 1 катушки зажигания

13

Датчик 1 положения дроссельной
заслонки

37

Датчик температуры охлаждающей
жидкости

14

Датчик 2 положения дроссельной
заслонки

38

Сигнал температуры воздуха на
впуске

15

-

39

-

16

«Масса» кислородного датчика

40

Передний кислородный датчик

17

-

41

Датчик 2 положения распредели-
тельного вала выпускных клапанов

18

-

42

-

19

-

43

Питание напряжением 5В привода
дроссельной заслонки

20

"Масса"

44

-

21

«Масса» расходомера воздуха

45

Питание напряжением 5В

22

«Масса» привода дроссельной
заслонки

46

-

23

Привод дроссельной заслонки (-)

47

«Масса» 4 блока ECU

24

-

48

«Масса» 3 блока ECU

  06

06-9

Разъем 2 блока управления двигателем

№ контакта

Позиция

№ контакта

Позиция

1

Линия передачи сигналов высоко-
го уровня шины СAN

33

-

2

-

34

-

3

-

35

Замок зажигания

4

-

36

Питание напряжением 5В

5

Обмотка главного реле

37

Питание напряжением 5В

6

Датчик положения педали сце-
пления (механическая коробка
передач)

38

-

7

«Масса» датчика 1 положения
педали акселератора

39

-

8

-

40

-

9

-

41

Обмотка реле топливного насоса

10

-

42

Обмотка реле компрессора кон-
диционера (механическая коробка
передач)

11

-

43

«Масса» кислородного датчика

12

-

44

-

13

Положение START замка зажигания
(механическая коробка передач)

45

Датчик 1 положения электронной
педали акселератора

14

-

46

-

15

Прерывистая подача питания

47

"Масса"

16

Прерывистая подача питания

48

Подогреватель заднего кислород-
ного датчика

17

Линия передачи сигналов низкого
уровня шины CAN

49

-

18

-

50

-

19

Питание 1 напряжением 5В

51

-

20

Постоянная подача питания от
аккумуляторной батареи

52

-

21

Задний кислородный датчик

53

-

22

-

54

-

23

Контактный датчик положения
педали тормоза

55

-

24

A/Датчик давления хладагента

56

Управление вентилятором

25

Выключатель стоп-сигналов

57

-

26

-

58

Обмотка реле компрессора кон-
диционера (вариатор)
Обмотка реле стартера (механи-
ческая коробка передач)

27

-

59

«Масса» датчика 2 положения
электронной педали акселератора

28

Выключатель кондиционера

60

-

29

-

61

-

30

Датчик 2 положения электронной
педали акселератора

62

-

31

-

63

«Масса» 2 блока ECU

32

Питание напряжением 5В

64

«Масса» 1 блока ECU
