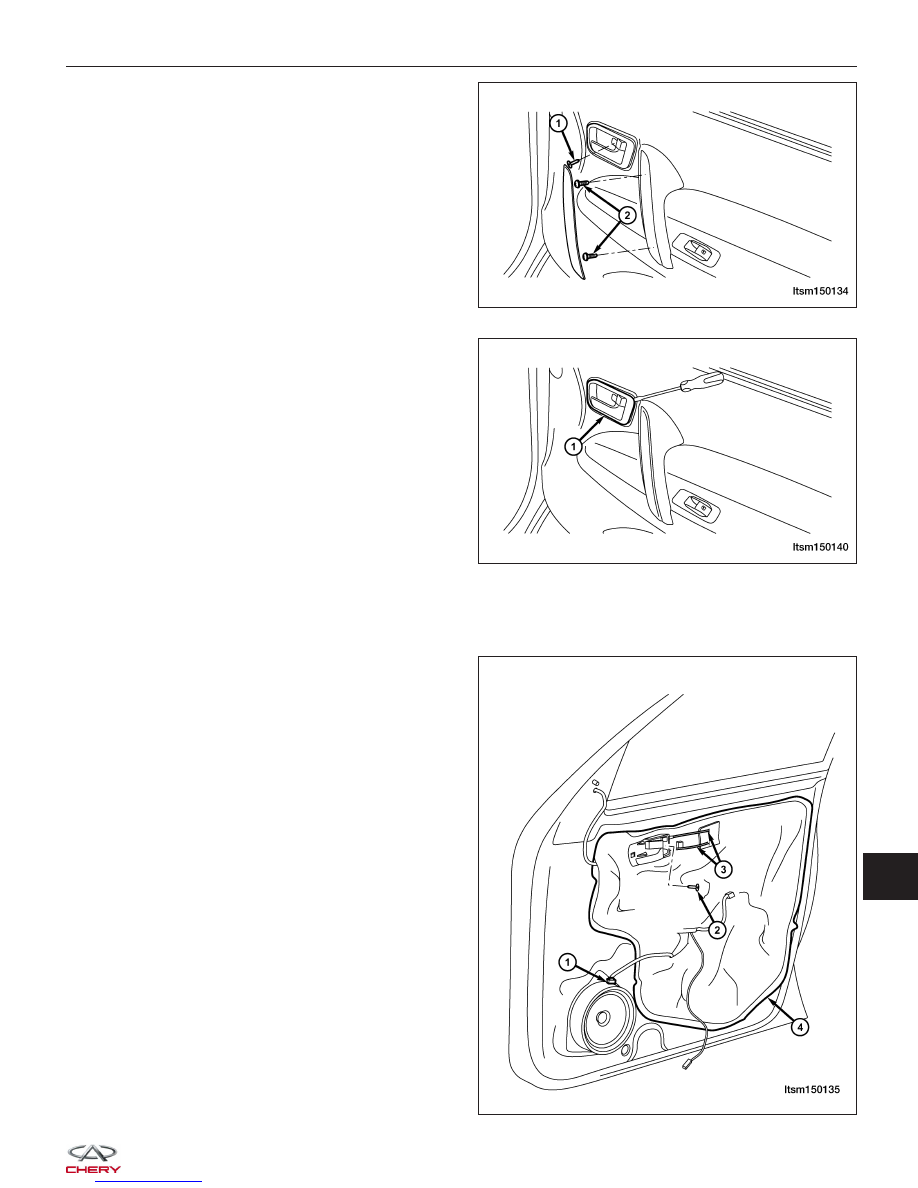

3. Remove the inner door handle mounting screw (1).

4. Remove the pull handle mounting screws (2).

5. Using a small trim stick, remove the inner door

handle trim bezel (1).

6. Carefully pry the door trim panel clips from the door.

7. Disconnect the power window switch and the door lamp electrical connector.

8. Remove the door trim panel.

9. Disconnect the speaker connector (1).

10. Remove the inner door handle assembly mounting

screw (2).

11. Disconnect the inner door handle cables (3).

12. Remove the protective film (4).

POWER WINDOW

LTSM150134

LTSM150140

LTSM150135

15



13. Temporarily connect the power window switch.

14. Turn the ignition switch on and use the power window switch to move the front door glass to a position so the

door glass bolts can be removed.

15. Turn the ignition switch off and disconnect the power window switch.

16. Remove the two door glass mounting bolts (1).

(Tighten: Door glass mounting bolts to 11 N·m)

NOTE: Properly support the door glass when
removing the mounting bolts. The door glass may
drop and be damaged.

17. Remove the door glass weatherstrip (1).

18. Lift the door glass and remove the door glass from

the door.

NOTE: Take care not to damage the door glass.

19. Disconnect the power window motor electrical con-

nector.

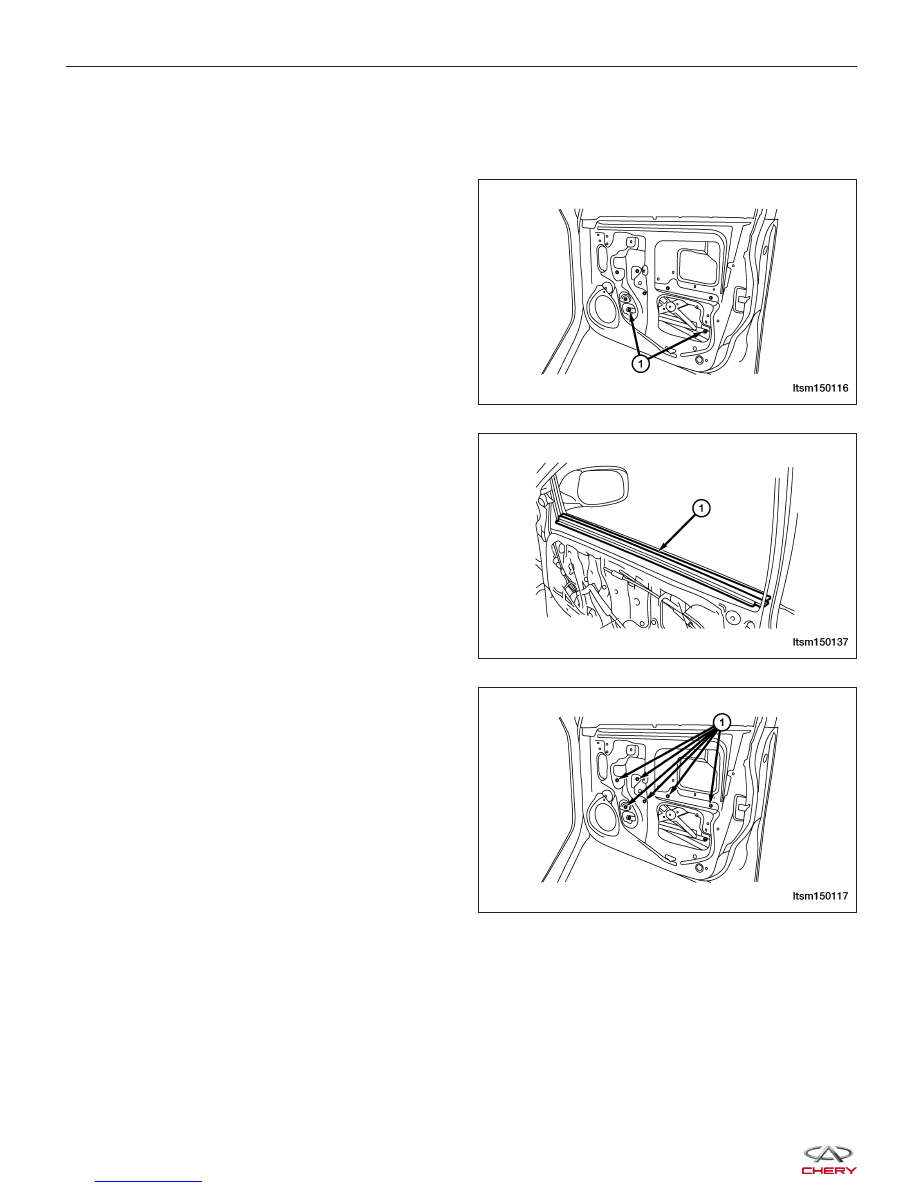

20. Remove the six power window regulator mounting

bolts (1).
(Tighten: Power window regulator mounting bolts to
11 N·m)

21. Carefully remove the power window regulator.

22. Remove the power window motor from the regulator.

23. Installation is in the reverse order of removal.

POWER WINDOW

LTSM150116

LTSM150137

LTSM150117



Power Window Motor Inspection

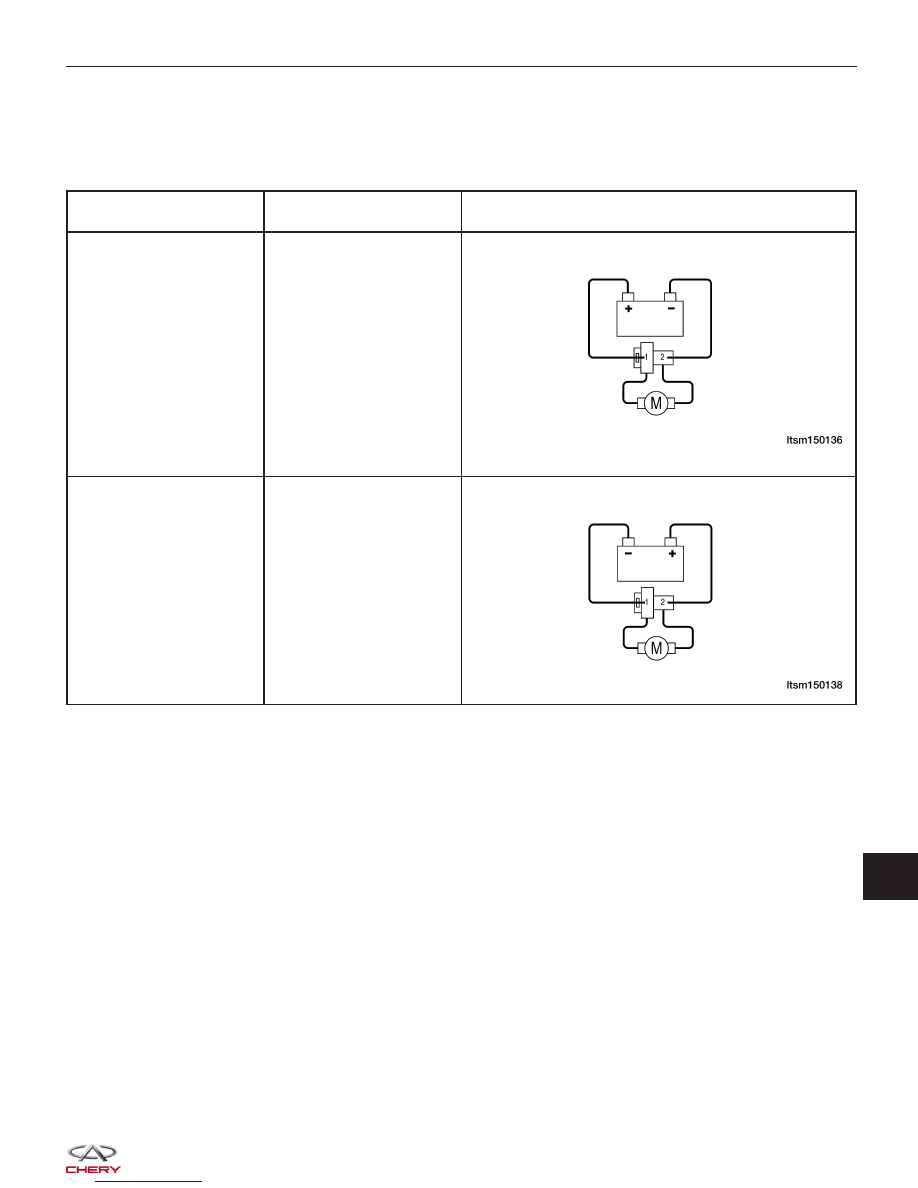

1. Using the following table, apply battery voltage to the specified connector terminals.

2. Verify that the motor operates smoothly when voltage is applied in each direction.

3. If the test results are not as specified, replace the motor.

MEASURING CONDITION

OPERATIONAL

DIRECTION

INSPECTION DIAGRAM

Battery positive (+) to

terminal – 1

Battery negative (-) to

terminal – 2

Clockwise rotation

Battery positive (+) to

terminal – 2

Battery negative (-) to

terminal – 1

Counterclockwise rotation

POWER WINDOW

15



SEATS

General Information

Description

The seat movement is controlled by an adjustment bar. The seat can be adjusted to six different seating positions.
The vehicle may be equipped with heated seats. Heated seats provide comfort and warmth in cold weather. The
heaters provide the same heat level for both the seat cushion and back. The driver seat and front passenger seat are
heated.

Operation

The manual seat adjustment bar is at the front of the seat, near the floor. Pull the bar upward and slide the seat
forward or rearward. Release the bar once the seat is in the desired position. To confirm the seat is locked into place,
attempt to move the seat forward and rearward after adjusting the seat. The heated seat controls for each seat are
located near the bottom center of the instrument panel. After turning the ignition ON, the seat heater can be activated
to High or Low heat settings. When the switch is in the middle position, the seat heater is OFF. Each switch is
equipped with LED lights to indicate the level of heat at which each seat is set.
