POWER OUTLET

Description

There are two 12 V electrical outlets. One is under the center console which is for the cigarette lighter. The other is
located on the left lower C-pillar trim panel.

CAUTION:
This power outlet is designed for 12 V (120W) only. Do not use any type of accessory above this
rating.

Operation

The power outlets are powered at all times.

15

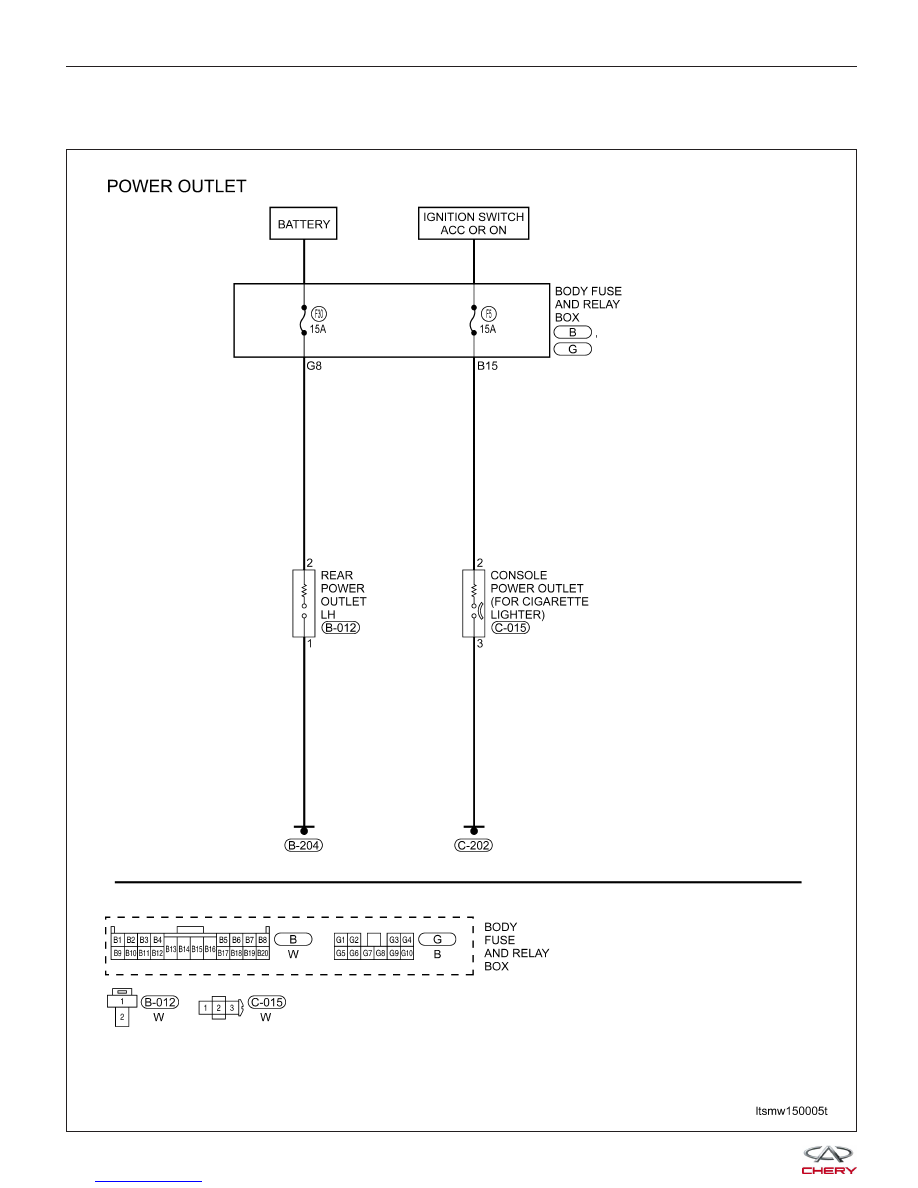

Electrical Schematics

Power Outlet (Page 1 of 1)

POWER OUTLET

LTSMW150005T



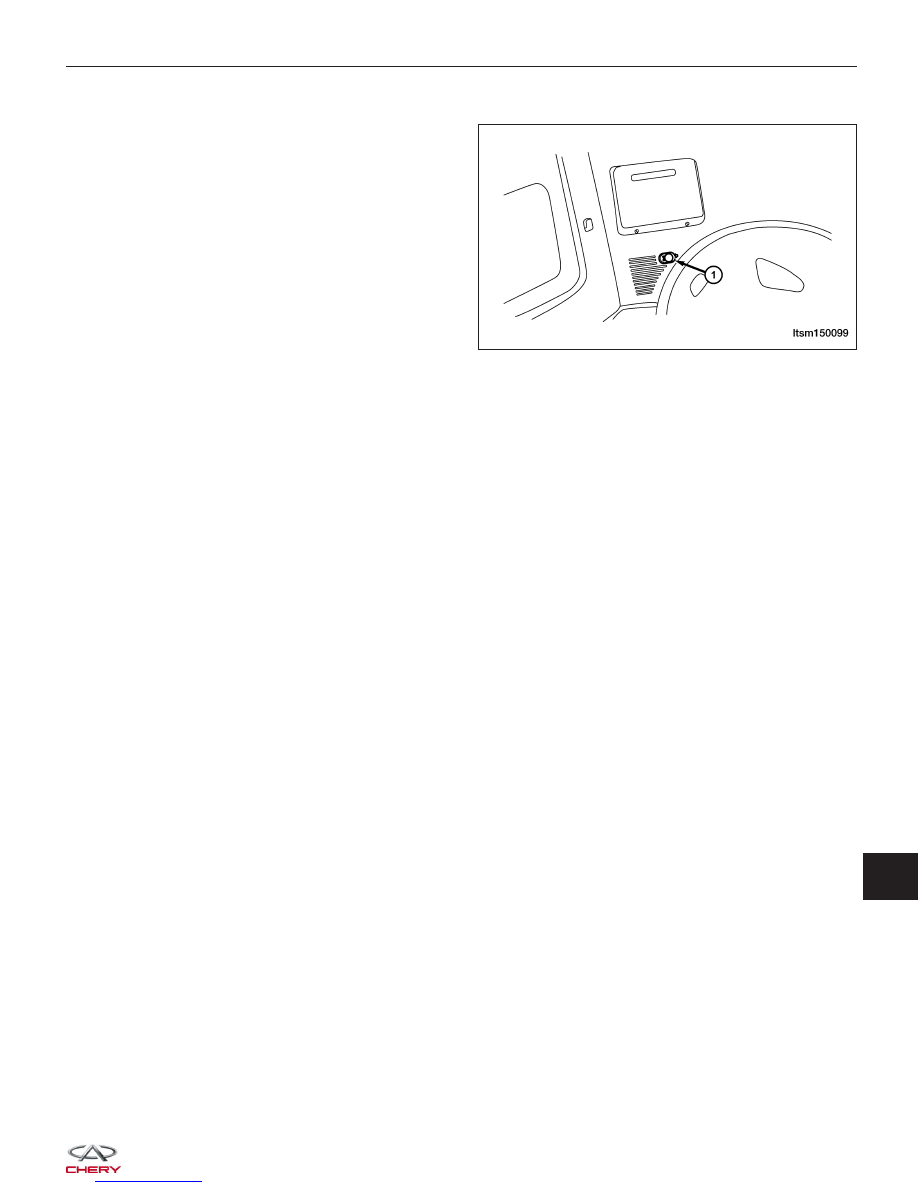

Removal & Installation

1. Disconnect the negative battery cable.

2. Remove the power outlet (1).

3. Disconnect the power outlet electrical connector.

4. Installation is in the reverse order of removal.

POWER OUTLET

LTSM150099

15



POWER WINDOW

Description

The power window system allows each of the door windows to be raised and lowered electrically by actuating a
switch on each door trim panel. The driver window switch allows the driver to lock out the front passenger window
and rear window from operation. The power window system includes the power window switches on the driver door
trim panel, front passenger door and rear doors, and the power window motors.

Operation

The front and rear power window motors are permanent magnet type. A battery positive and negative connection to
either of the two motor terminals will cause the motor to rotate in one direction. Reversing current through these
same two connections will cause the motor to rotate in the opposite direction. Each individual motor is grounded
through the BCM.
