Chery Tiggo. Manual - part 95

Diagnostic Procedure

1.

CHECK GROUND CONNECTIONS

• Turn ignition switch off.

• Loosen and retighten ground screws on the body (See Ground Inspection in Section 03 Electronic Engine Con-

trols).

• Inspect ground connections E-207 and E-208 mounting position (See Vehicle Wiring Harness Layout - Engine

Room Harness (With 1.6L/1.8L Engine) in Section 16 Wiring).

Are the ground connections OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace ground connections.

2.

CHECK ECT SENSOR ELECTRICAL CONNECTOR

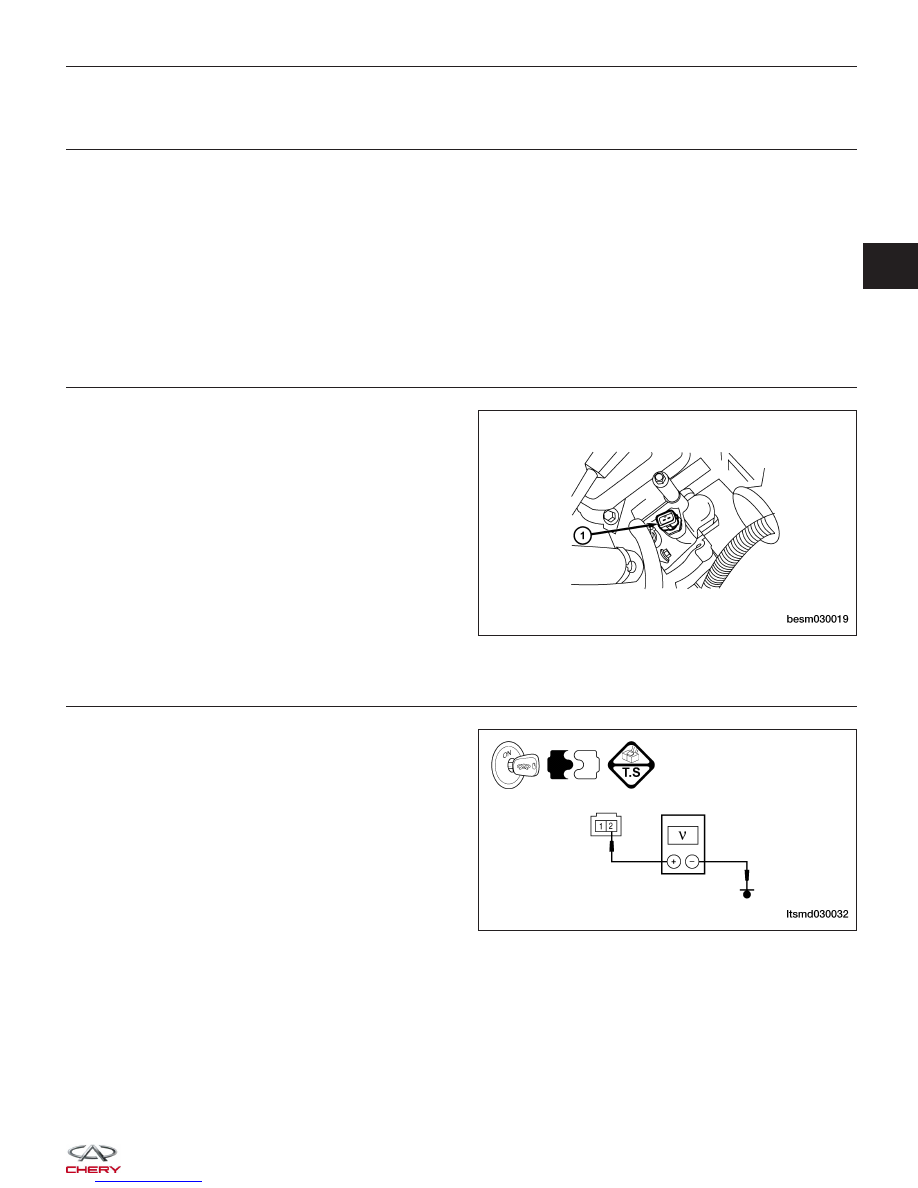

• Disconnect the ECT sensor (1) electrical connector.

• Inspect the electrical connector for damage.

Is the electrical connector OK?

Yes

>>

Go to the next step.

No

>>

Repair or replace the electrical connector

as necessary.

3.

CHECK THE ENGINE COOLANT TEMPERATURE (ECT) SENSOR SIGNAL CIRCUIT FOR A SHORT

• Turn ignition switch on.

• Check ECT sensor reference voltage between sen-

sor terminal 2 and ground in the sensor electrical
connector E-019.

• 5 V should exist.

Is the check result normal?

Yes

>>

Go to step 5.

No

>>

Go to the next step.

DIAGNOSIS & TESTING

BESM030019

LTSMD030032

03



4.

DETECT MALFUNCTIONING PART

• Turn ignition switch off.

• Disconnect ECM harness connector.

• Check harness for short to ground between ECT sensor connector terminal 2 and ECM connector terminal 39.

Is the check result normal?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

Repair or replace circuit for a short to ground in harness or connectors.

5.

CHECK THE ECT SENSOR

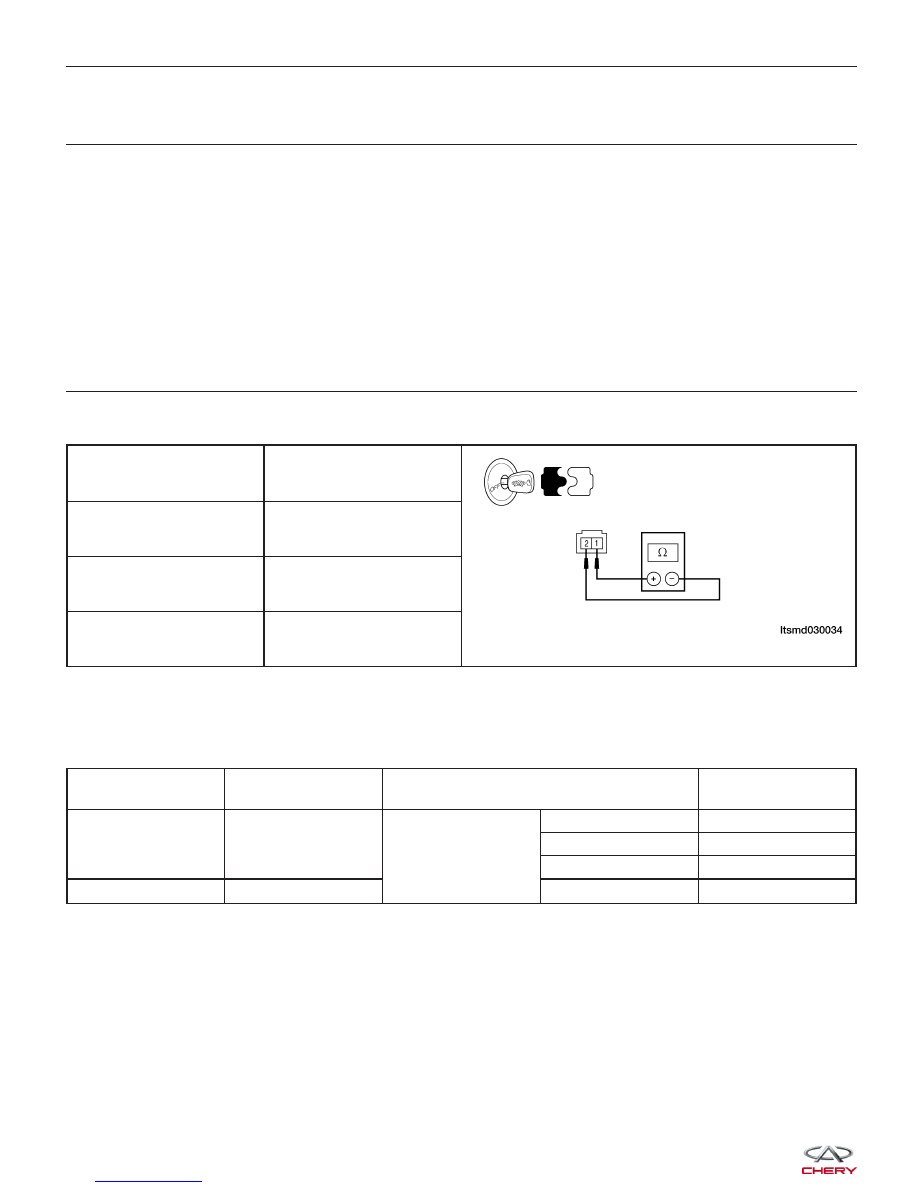

• Check the resistance between ECT sensor terminal 1 and 2, component side.

ECT°C

RESISTANCE K

⍀

-10°C

8.62 - 10.28

20°C

2.37 - 2.63

80°C

0.299 - 0.345

• Connect the ECT sensor connector.

• Connect the ECM connector.

• Turn ignition switch on.

• Check ECT sensor signal output.

ECT TERMINAL

NO.

ITEM

CONDITION

DATA (DC

VOLTAGE)

39

ECT sensor

Ignition switch on

ECT: 59°C

1.89 V

ECT: 78°C

1.25 V

ECT: 90°C

0.94 V

17

Sensor (GND)

-

Approximately 0 V

Is the check result normal?

Yes

>>

Go to the next step.

No

>>

Replace ECT sensor.

DIAGNOSIS & TESTING



6.

CHECK DTC

• With the X-431 scan tool, read ECM DTCs.

• Refer to ⬙DTC Confirmation Procedure⬙.

Is DTC P0117 still present?

Yes

>>

Replace the ECM.

NOTE : The Immobilizer control module must be matched to the new ECM (See ECM Removal & Instal-

lation in Section 03 Electronic Engine Controls).

No

>>

The system is now operating properly.
Reassemble the vehicle and road test to verify the customers complaint is repaired.

DIAGNOSIS & TESTING

03

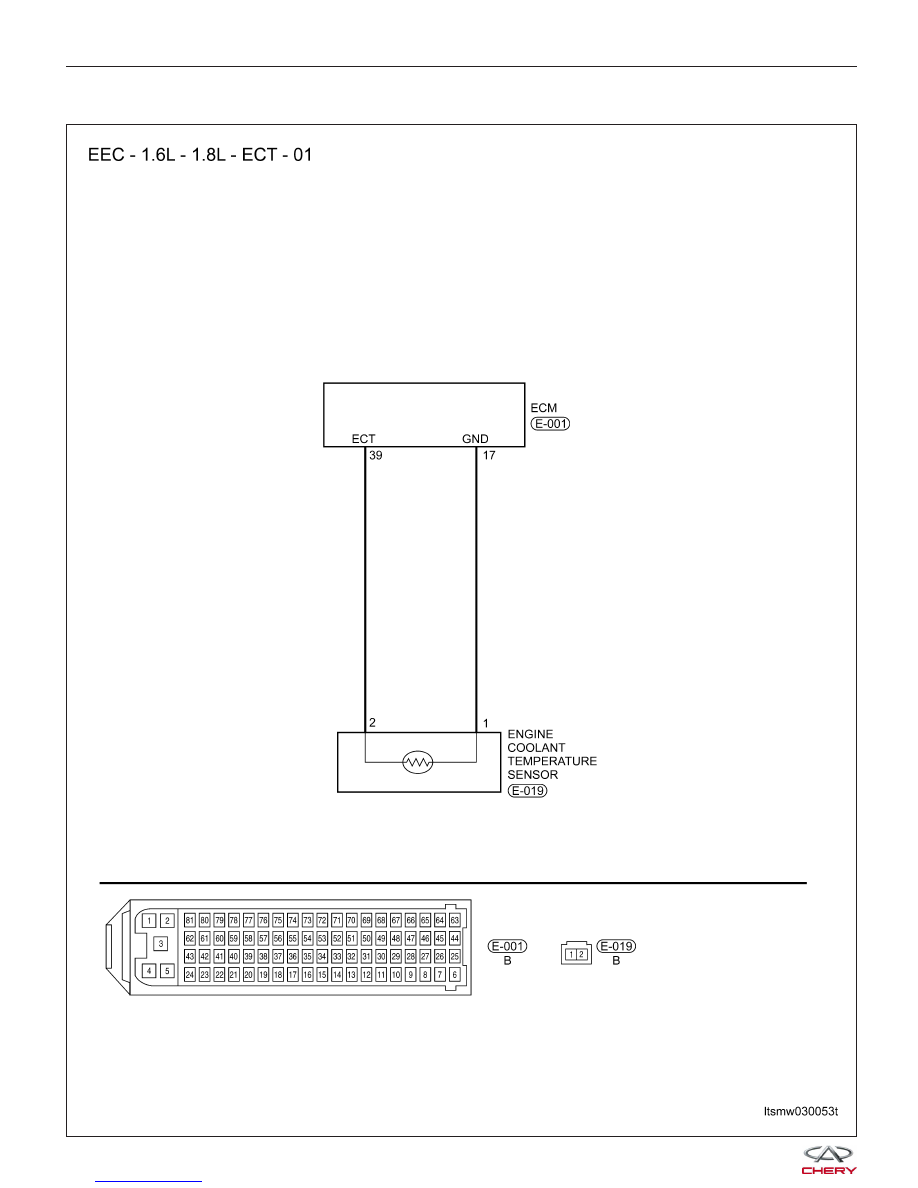

P0118 - Engine Coolant Temperature Circuit High Input
