CHERY A21 SERVICE MANUAL
MECHANISM OF 2.0NALC ENGINE
25
SECTION III SHORT ENGINE

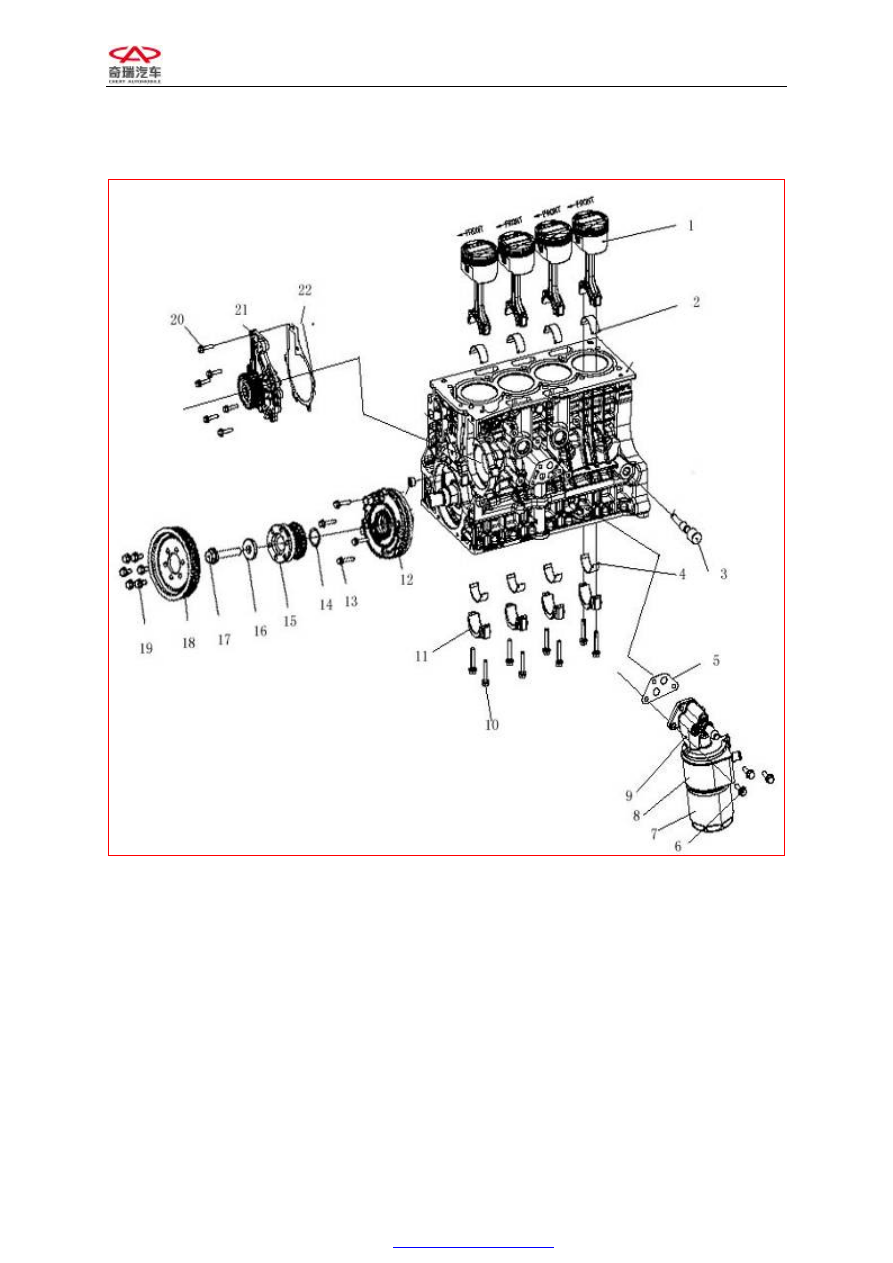

I. STRUCTURE DIAGRAM
1. Piston
2. Connecting Rod Upper Bearing
3. Timing Hole Plug
4. Connecting Rod Lower Bearing
5. Pad
6. Bolt
7. Oil Filter
8. Oil Cooler
9. Oil Filter Seat
10. Connecting Rod Bolt
11. Connecting Rod Bearing Cap
12. Oil Pump
13. Bolt
14. Gasket
15. Crankshaft Timing belt pulley
16. Gasket
17. Bolt
18. Crankshaft Pulley
19. Bolt
20. Bolt
21. Coolant pump
22. Coolant Pump Gasket
