CHERY A21 SERVICE MANUAL
MECHANISM OF 2.0NALC ENGINE 9 9.
Mount the timing belt and rotate tension Torque: 120±5Nm.

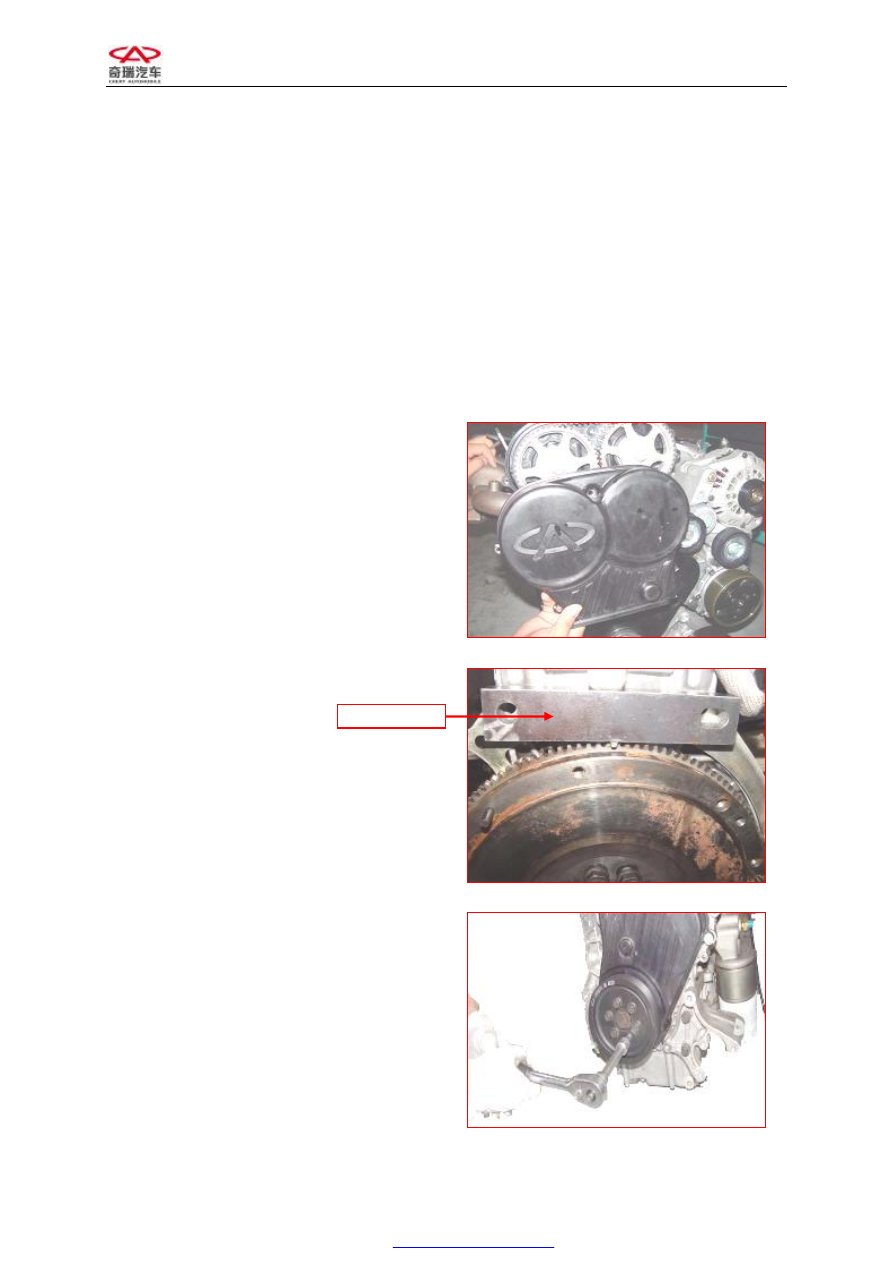

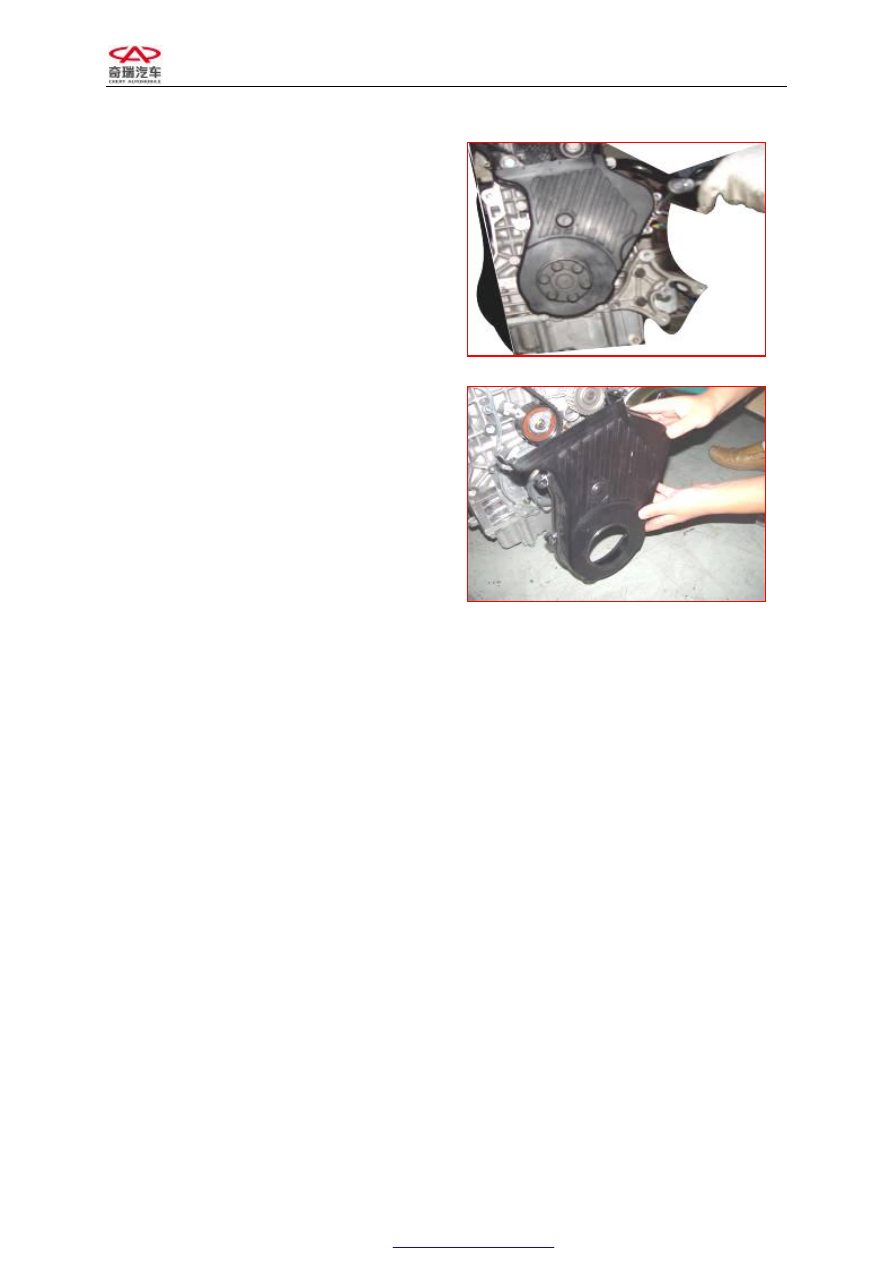

Remove the special timing tool, and

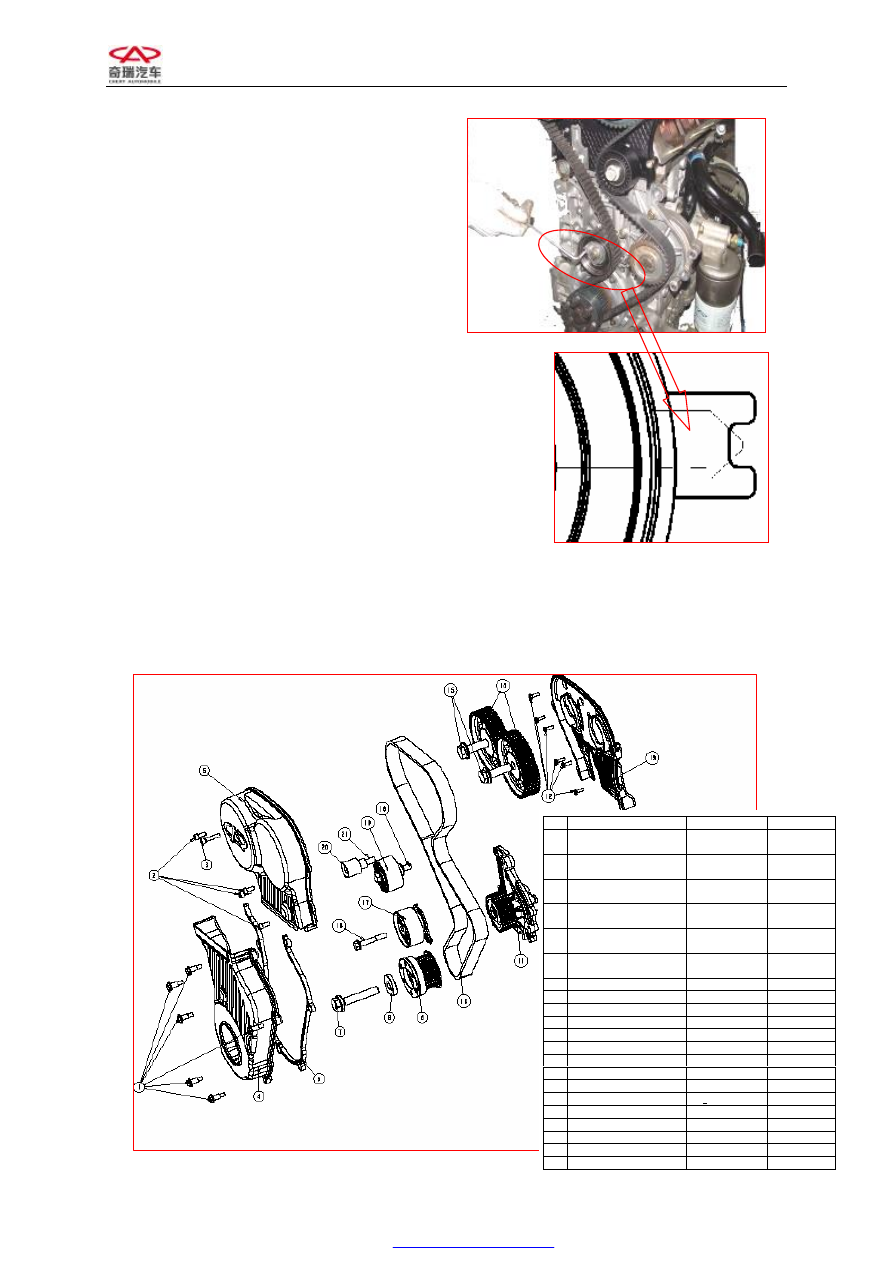

CHAPTER 2 ENGINE BODY SECTION 1 WHEEL TRAIN I. STRUCTURAL DIAGRAM
Part Name Torque value Nm Re-screw angle 1 Bolt– Lower Part Of Timing Front Cover 8+3
2 Bolt– Upper Part Of Timing Front Cover 8+3
3 Bolt– Upper Part Of Timing Front Cover 8+3
4 Lower Part Of Timing Front Cover
5 Upper Part Of Timing Front Cover
6 Washer- Lower Part Of Timing Front Cover
7 Bolt- Crankshaft Timing Gear 130+10 65+5 8 Washer- Crankshaft Timing Gear
9 Crankshaft Timing Gear

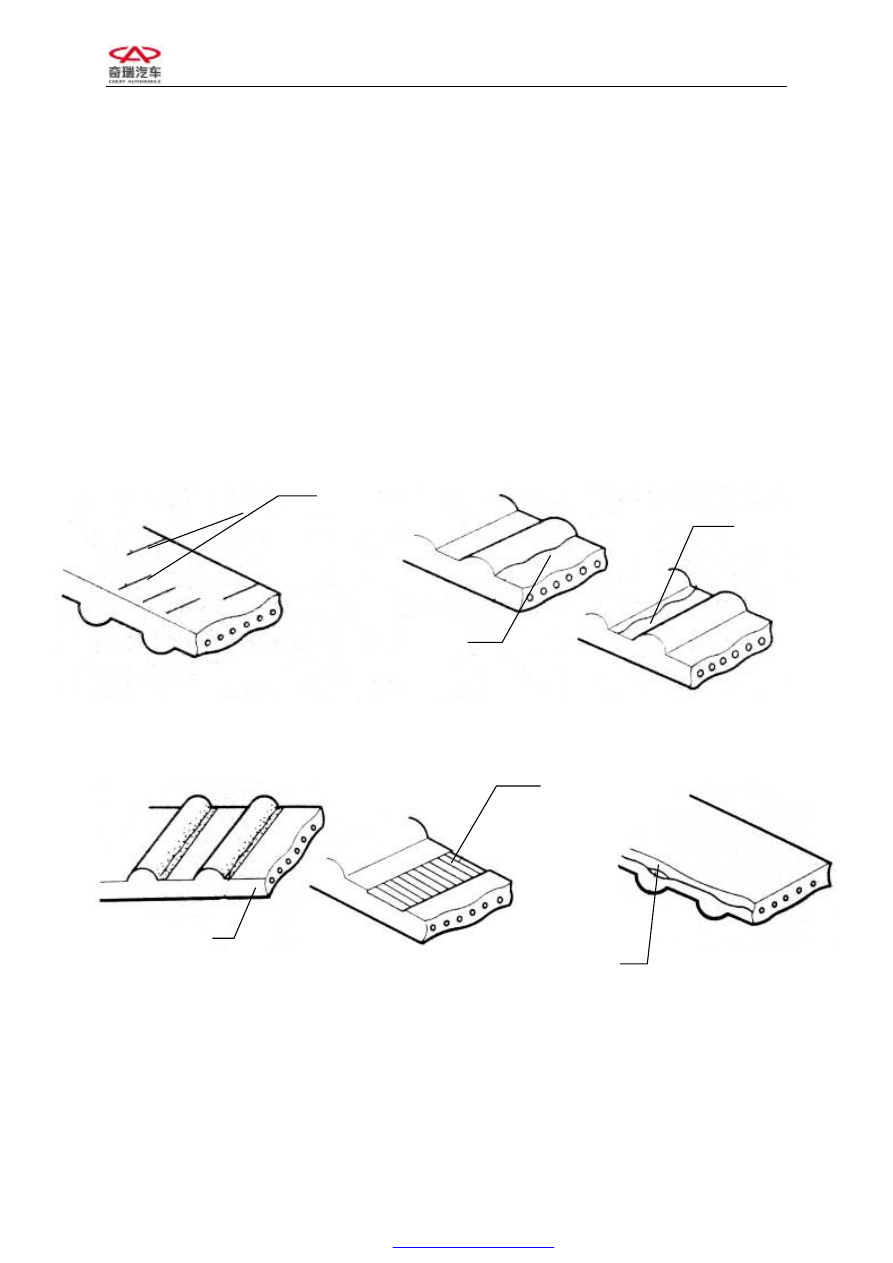

10 Timing Belt
11 Water Pump
12 Bolt- Timing Gear Rear Cover 5+1.5
13 Timing Gear Rear Cover
14 Camshaft Timing Gear
15 Bolt- Camshaft Timing Gear 120+5
16 Bolt- Timing Tensioner 27+2.7
17 Timing Tensioner
18 Bolt- Timing Idler wheel 40+5
19 Timing Idler wheel
20 Contact Idler wheel
21 Bolt- Contact Idler wheel 40+5
|
