CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

5

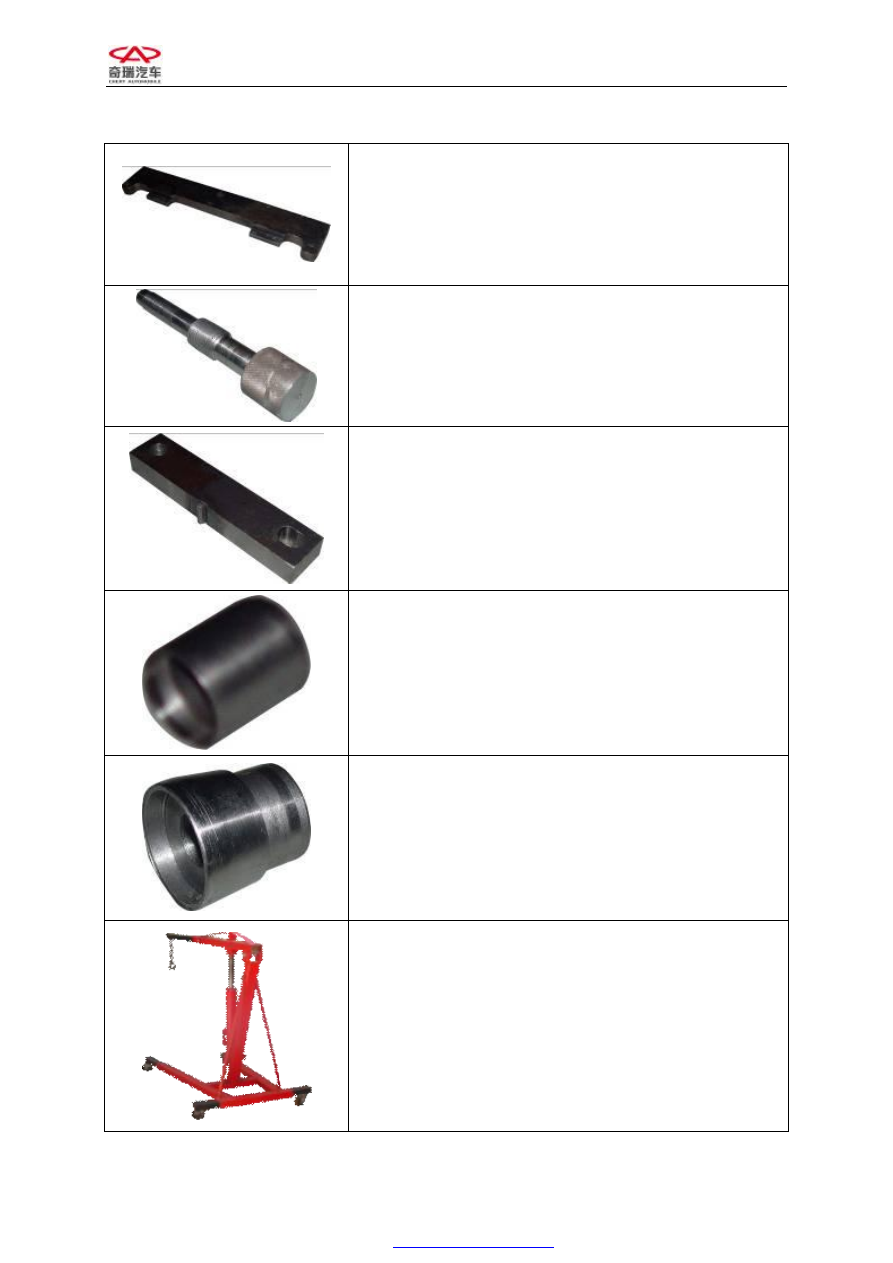

SECTION 2    SPECIAL TOOLS



Camshaft Timing Tool



Crankshaft Timing Tool



Flywheel Tool



Guide Sleeve of Crankshaft Oil

Seal



Guide Sleeve of Camshaft Oil

Seal



Hydraulic Hoist



CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

6







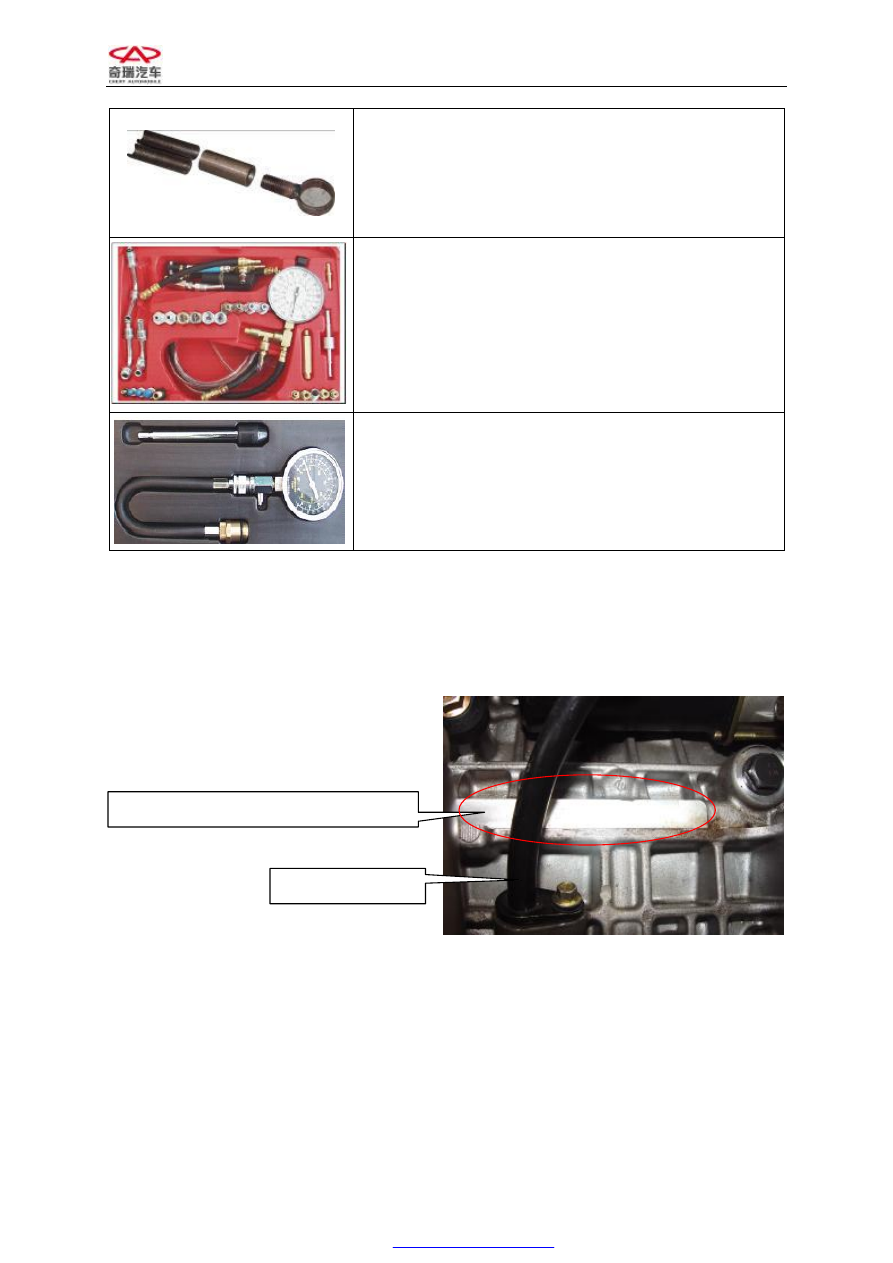

Fuel Pressure Gauge



Cylinder  Pressure  Gauge:  when  measure  the  cylinder
pressure,  firstly  remove  the  spark  plug,  screw  the  pipe
end of instrument instead of it, and operate the engine by
starter, then take the maximum value in cylinder pressure
gauge as cylinder pressure.





SECTION 3 ENGINE NUMBER POSITION



Position of Engine Cylinder Block Number

Engine Oil Dipstick

CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

7

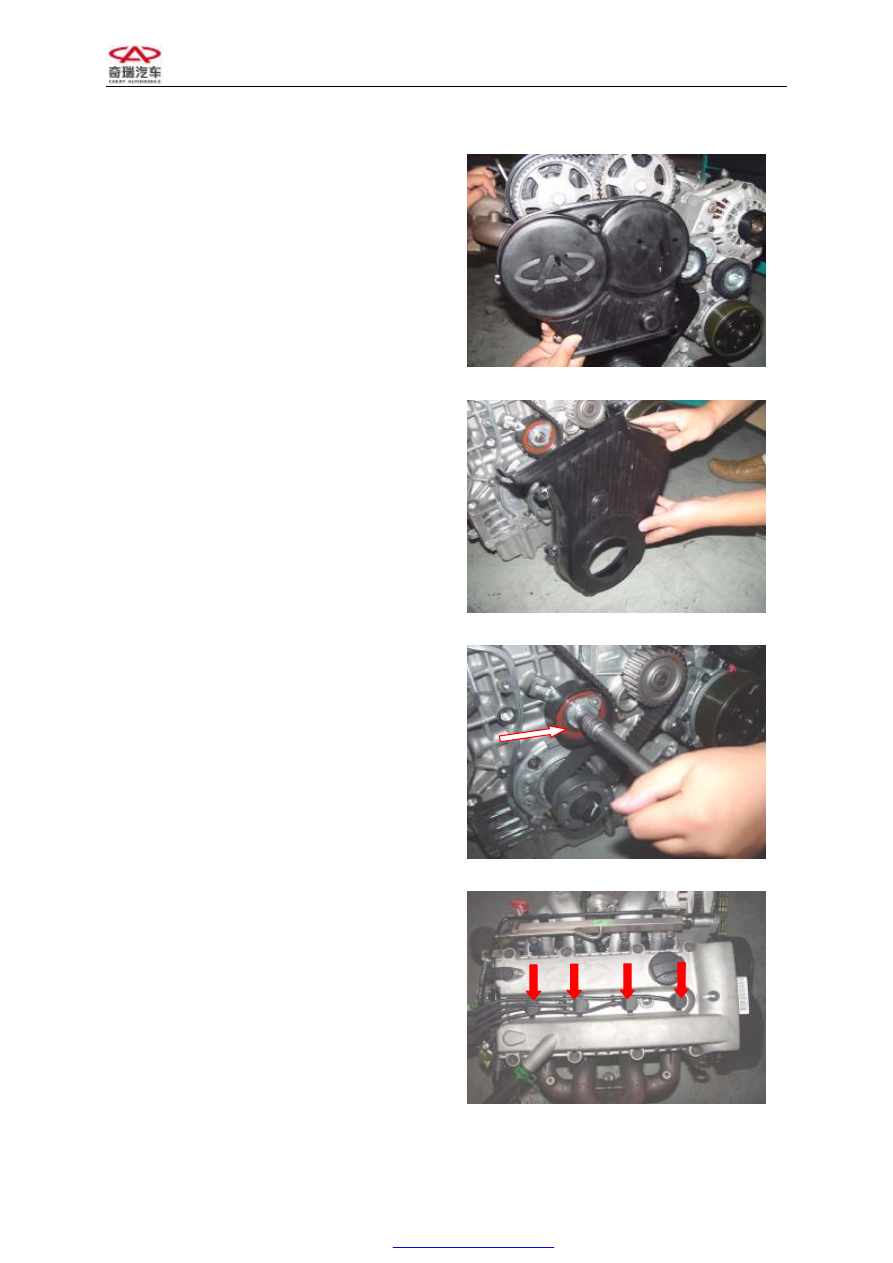

SECTION 4 COLLATING METHOD OF ENGINE TIMING

1.  Remove the upper cover of engine timing

belt.



2.  Remove the lower cover of engine timing

belt.



3.  Loosen  the  central  bolt  of  timing  belt

tension  pulley  and  remove  the  timing
belt.



4.  Draw out the high voltage ignition cable.













CHERY A21 SERVICE MANUAL



MECHANISM OF 2.0NALC ENGINE

8



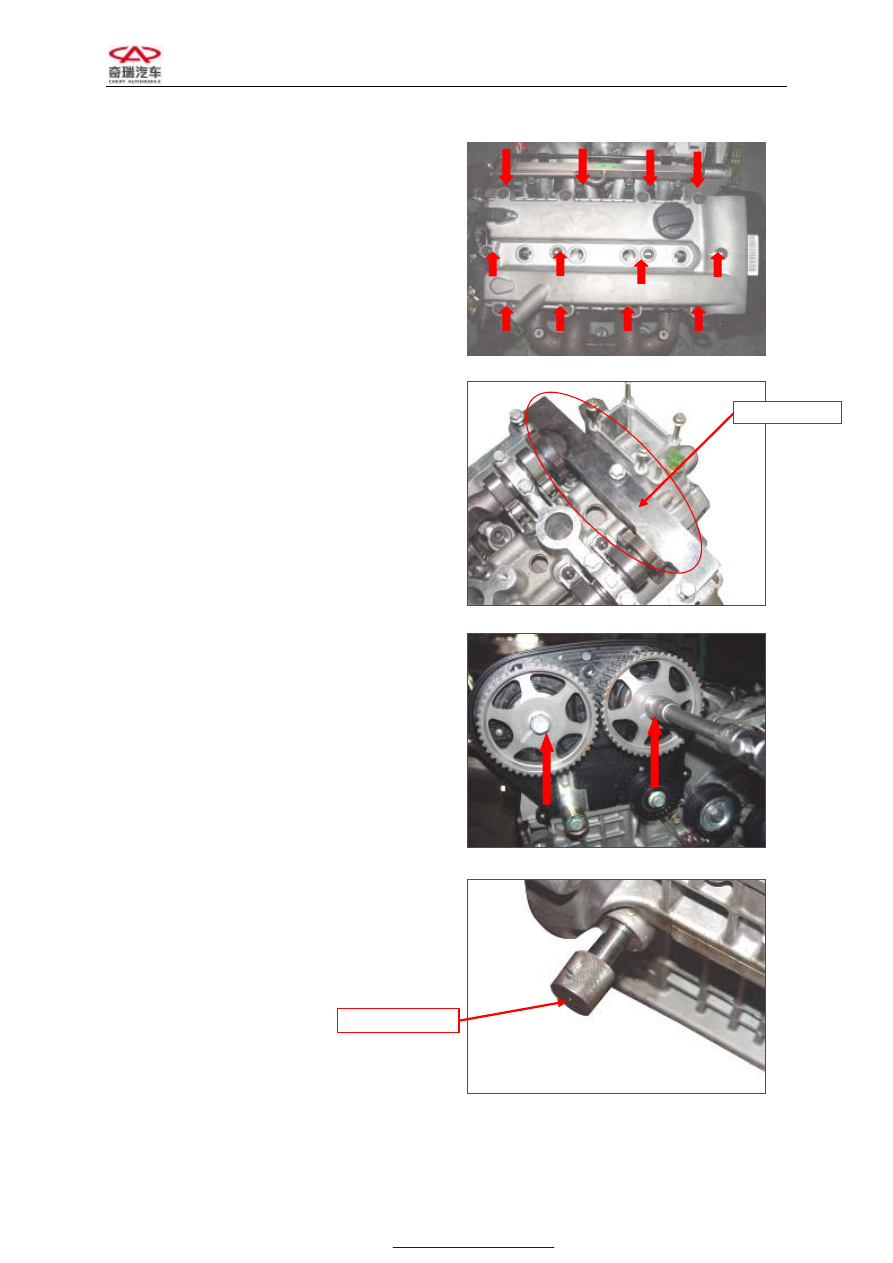

5.



Loosen  the  bolt  of  valve  cover  and
remove the valve cover.





6.



Rotate  the  camshaft  in  order  to  clip  the

camshaft  tool

  into  the  slot  at  the  end  of

camshaft.



7.



Loosen the bolts of air intake and exhaust
camshaft  tension  pulleys  with  torque
wrench.

Note: It is not to remove but loosen.





8.



Revolving the crankshaft,  you may rotate
in  the

crankshaft  tool

  so  as  to  it  cannot

move in both direction.

Note: Do it with patience and carefulness lest
the crankshaft should be broken.











Camshaft Tool





Crankshaft Tool
