CHERY·A21 SERVICE MANUAL                                  ENGINE EFI SYSTEM

27

causticity  liquid  to  wash  it;  3,  avoid  it  from
distorting by outside force.

Simple  measurement  method:  connect  fuel
pressure  gauge  at  fuel  intake  pipe,  start  the
engine and make the engine running at idle speed;
check  the  fuel  pressure  around  350kPa  or  not;
step  on  the  gas  until  the  engine  speed  to
2500rpm,and  observe  if  the  fuel  pressure  at
around 350kPa.

3.13  ELECTRONIC  THROTTLE  VALVE  AND

ACCELERATOR

1)Exterior drawing and pin

l  Accelerator pin definition

Pin  No.1  and  No.2  is  the  anode  of  the  5V
reference voltage

Pin No.3 and No.5 is the cathode of 5V reference
voltage

Pin No. 4 and No. 6 is output voltage signal

l  Electronic throttle valve pin definition

Pin No. 1 is motor anode.

Pin No. 2 is potentiometer anode.

Pin No. 3 is potentiometer cathode.

Pin No. 4 is motor cathode.

Pin No. 5 is signal output 1.

Pin No. 5 is signal output 2.

2)Installation  position:  Electronic  throttle  valve:
front  end  of  intake  manifold;  accelerator:  driver
cockpit.

3)Working  principle:  The  engine  on  time  torque
requirement was transferred from accelerator to ECU,
and ECU sends impulse electronic signal to electronic
throttle  valve  according  to  torque  requirement
information;  the  motor  is  running  and  drive  throttle
valve  to  its  opening  required  degrees;  this  throttle
valve  can  stay  at  one  fixed  position  or  change  to
another  position  upon  required  to  meet  the

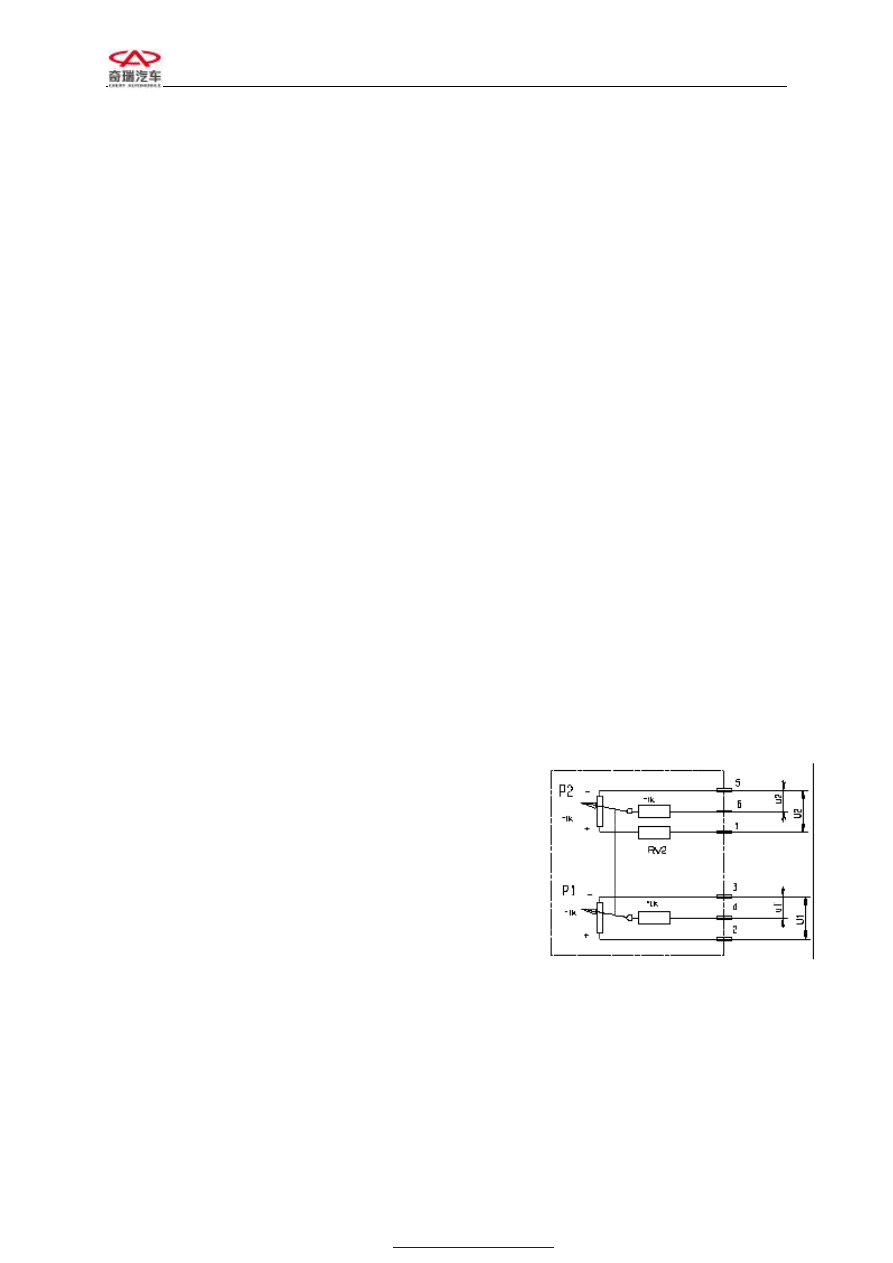

Chart 3-25 Circuit Diagram of

Accelerator

CHERY·A21 SERVICE MANUAL                                  ENGINE EFI SYSTEM

28

requirement  of  the  engine  working  conditions
according  to  the  impulse  signal  frequency  and  width
of impulse.

3.14 FAN CONTROL

ECU  control  the  fan  according  to  water
temperature  of  the  engine  and  the  requirement
signal and control the fan system delay at the fit
conditions.

1)  Conditions for fan running at low speed:

a)  Engine coolant temperature between 96

 to

℃

102

.

℃

b)  There  is air conditioner requirement and the

air conditioning compressor begins to work.

2)  Conditions for fan running at high speed:

a)  Engine coolant temperature sensor broken

b)  Engine  coolant  temperature  higher  than

102

.

℃

3)  Conditions of  fan continue to work after the

engine stops working

A)  Engine  air  intake  temperature  sensor  is

broken and delay 60 seconds.

B)  Engine coolant temperature sensor is broken

and delay 60 seconds.

C)  Engine  coolant  temperature  higher  than

100.5℃, high speed delay 60 seconds.

D)  Temperature of  intake air  more than 70.5℃,

delay 60 seconds.

4)  Malfunction diagnose

Short  circuits  from  high  relay  line  to  power

supply

Short  circuits  from  high-speed  relay  line  to

ground

Open circuits of high-speed relay line

Short  circuits  from  low-speed  relay  to  power

supply

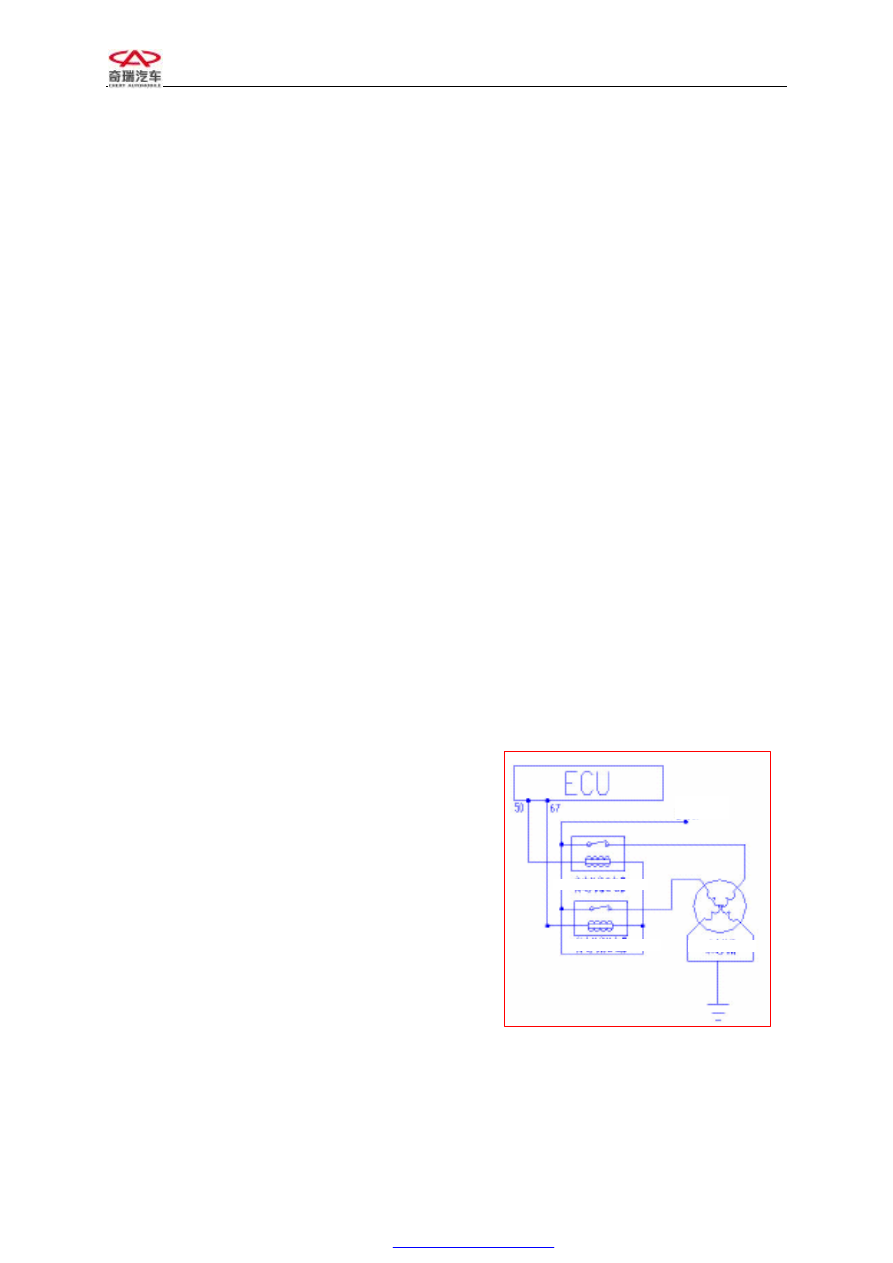

Chart 3-26 Fan control schematic

Power Supply

High-Speed Relay Of Fan

Low-Speed Relay Of Fan

Double-Speed Fan

CHERY·A21 SERVICE MANUAL                                  ENGINE EFI SYSTEM

29

Short  circuits  from  low-speed  relay  line  to

ground

Open circuits of low-speed relay line

Engine coolant temperature sensor failure

Engine intake air temperature sensor failure

3.15 AIR CONDITIONER CONTROL

1)Working principle

Switch  on  the  air  conditioner  and  blower;  air
conditioner

pressure

is

regular;

evaporator

temperature

sensor

inspect  the

right

data;

requirement  signal  of  air  conditioner  is  sending  by
these  switches  to  ECU,  and  ECU  controls  air
conditioning  relay  attracting    and  provide  rotating
speed  signal  to  step  motor  and  open  the  electronic
fan and air conditioning chart to work.

2)Air conditioner control strategy

a)  The  air  condition  can  be  switched  on  after  5

seconds of the engine starts.

b)  Cut off  the  air  conditioner  when  temperature of

intake air higher than 140.3℃.

c)  Cut  off  air  conditioner  when  the  coolant

temperature higher than 114.8℃; resume the air
conditioning control after its lower than 11.8

.

℃

d)  Cut off air conditioner when the engine speed is

higher than 6520rpm or lower than 520rpm.

e)  Cut off air conditioner when the pressure  inside

of  air  conditioner  high  pressure  pipe  is  higher
than  20bar  and  resume  the  control  when  the
pressure is lower than 9.5bar.

f)  Cut  off  air  conditioner  when  the  evaporator

temperature is lower than 1.5℃; and resume the
control when it is higher than 4.5℃.

g)  Cut off air conditioner when the system pressure

is  lower  than  8.04V;  consume  the  control  when
it is higher than 10.01V.

3) Malfunction diagnosis

Air Conditioner Compressor Clutch

Request

Signal

Form

Air

Conditioner

Power Supply

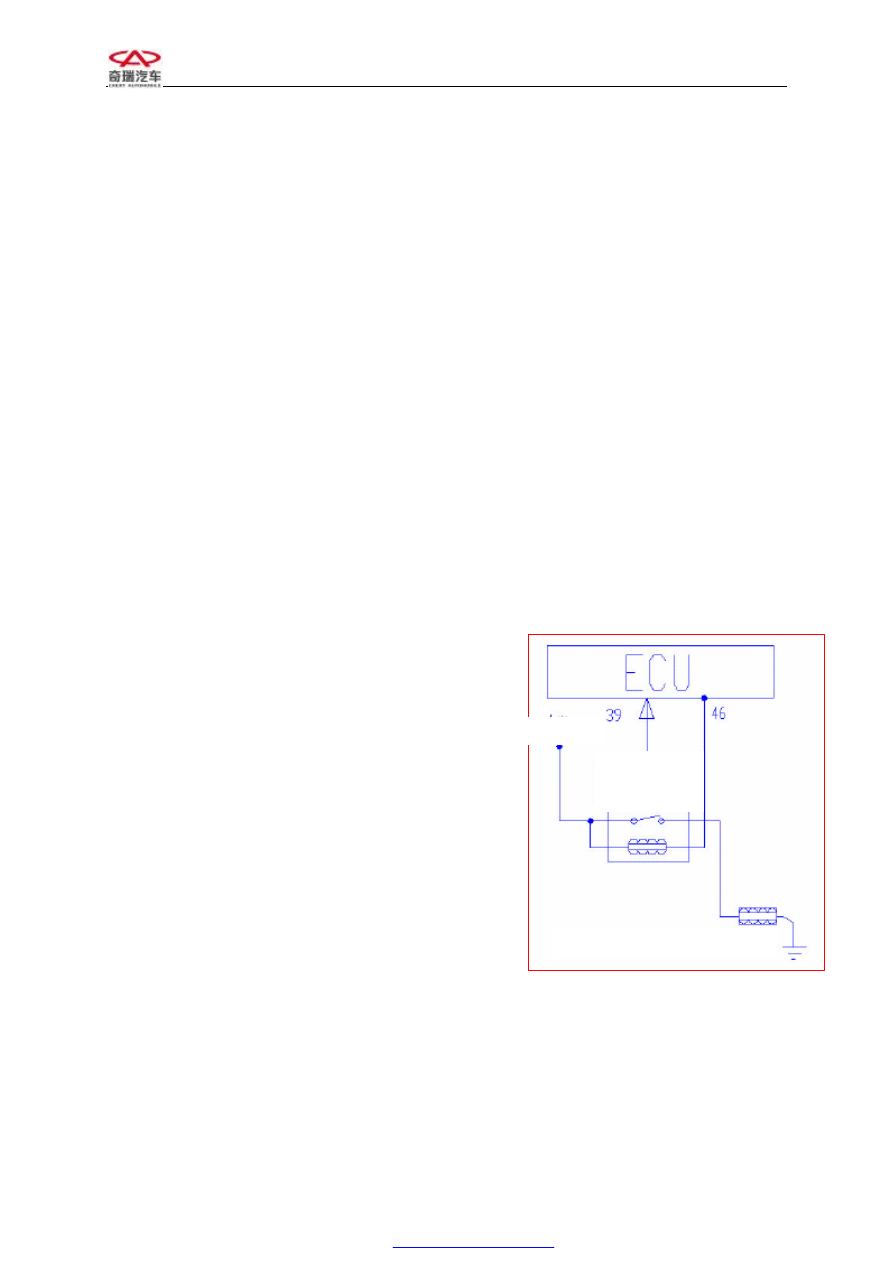

Chart 3-27 Air conditioner control

schematic

CHERY·A21 SERVICE MANUAL                                  ENGINE EFI SYSTEM

30

Blower  circuit  malfunction  (fuse  is  burnt,  relay
circuit is open circuit or short circuit)

Irregular pressure of air conditioner (much higher of
the  high  voltage  or  the  much  lower  of  the  low
voltage)

Malfunction of evaporator temperature sensor

Air  conditioner  relay  circuit  is  failure  (short  circuit
to  ground,  short  circuit  to  power  supply,  open
circuit).



4 ME7 SYSTEM TEST AND REPAIR ACCORDING TO TDC

Explanation:

1.  When  it  is  confirmed  that  malfunction  is  steady  we  can  carry  out  the  test  and  repair  as

below, otherwise this will cause wrong diagnosis.

2.  There  is  multimeter  mentioned  below,  it is referred to  digital  multimeter;  prohibit  to use

finger multimeter check the EFI system.

3.  Check  and  repair  the  vehicle  with  anti  theft system please re-program  the  replaced  ECU

when there is the occasion of changing the ECU at “flow up steps”.

4.  In this items when the TDC of P0171、P0172、P0335、P0336、P1651 existing, the engine

trouble light will not light on.

5.  If  it  shows  much  lower  of  the  voltage  in  some  circuit  in  DTC  explanation,  it  refers  to

perhaps there  is ground short circuit  inside of this circuit; If  it shows  much higher of the
voltage  in  some  circuit  in  DTC  explanation,  it  refers  to  perhaps  there  is  power  supply
short circuit  inside of this circuit; If it shows circuit failure  in DTC explanation,  it refers
to perhaps there is open circuit or multi circuit malfunction inside of this circuit.

Diagnosis help: 1.  DTC can not be deleted; it is steady failure; if it is occasional failure,

check if it is because of the loosening of cable joint.

2.  Check according to the above steps and find noting wrong;

3.  During  check  and  repair  pay  attention  that  the  influence  of  vehicle

maintenance,  cylinder  pressure  and  mechanical  ignition  timing  to
the system;

4.  Change ECU and test it. If the DTC can  be deleted, the  malfunction

is inside of ECU; if the DTC can not be deleted, change back to the
original ECU and check it again according to above items.

4.1 ENGINE DTC (DIAGNOSTIC TROUBLE CODE) LIST

DTC

Definition

DTC

Definition
