  CHERY A520 SERVICE MANUAL                                                        CHASSIS

67



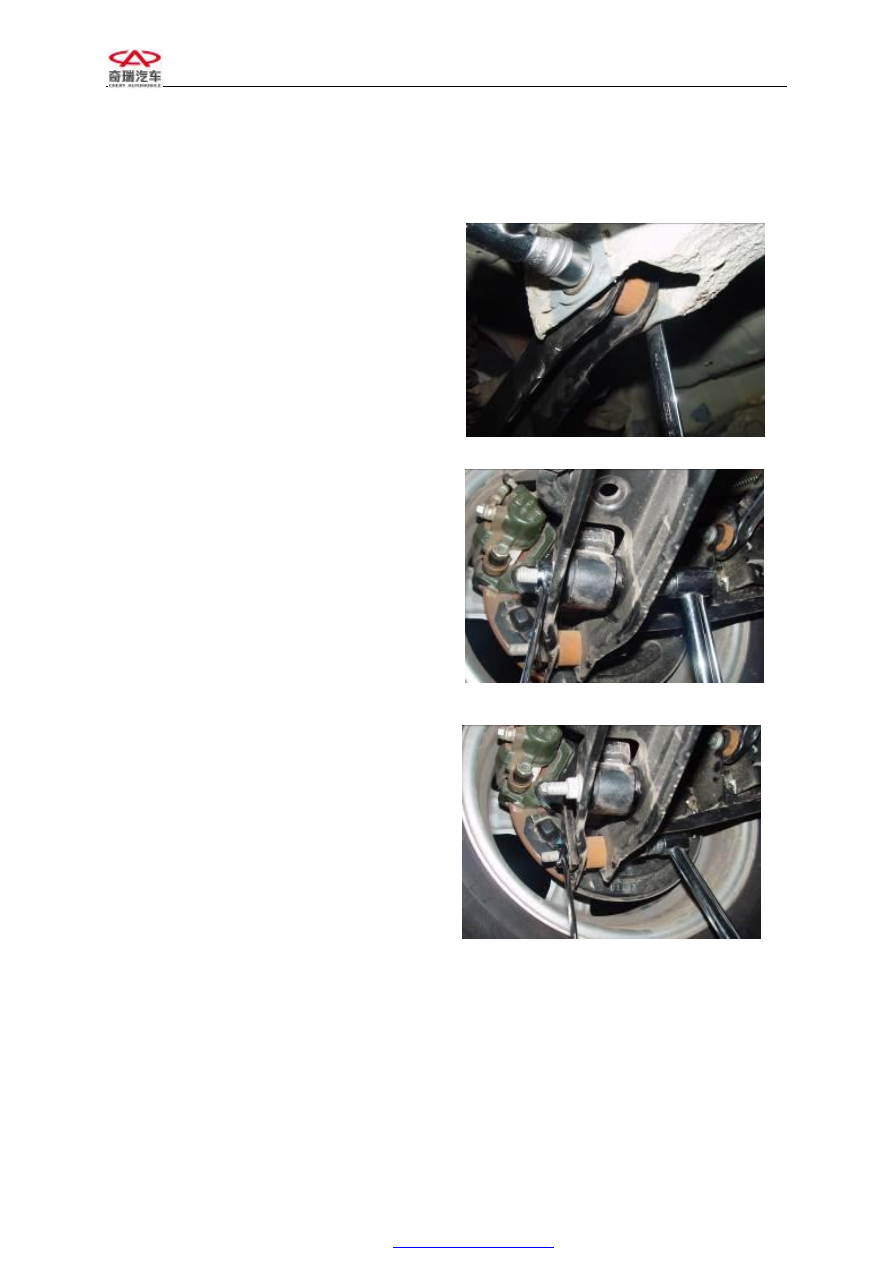

III.  DISASSEMBLY  AND  ASSEMBLY
OF REAR LOWER CONTROL ARM

Disassembly sequence:

1.



Dismount  the  bolts  connecting  the
control arm and vehicle body.

Mounting torque: 100~120Nm



2.



Dismount  the  bolts  connecting  the
control arm and rear vibration damper.

Mounting torque: 80

±

5Nm



3.



Dismount  the  bolts  connecting  the
control arm and rear trailing arm.

Mounting torque: 90～100Nm

4.



Dismount  the

lower

control

arm

assembly.





Assembly sequence:

1.



Assemble  the  rear  lower  control  arm
according to the disassembly sequence.

2.



Precautions:

After assembly, all bolts must be fastened up
to specified torques.









  CHERY A520 SERVICE MANUAL                                                        CHASSIS

68



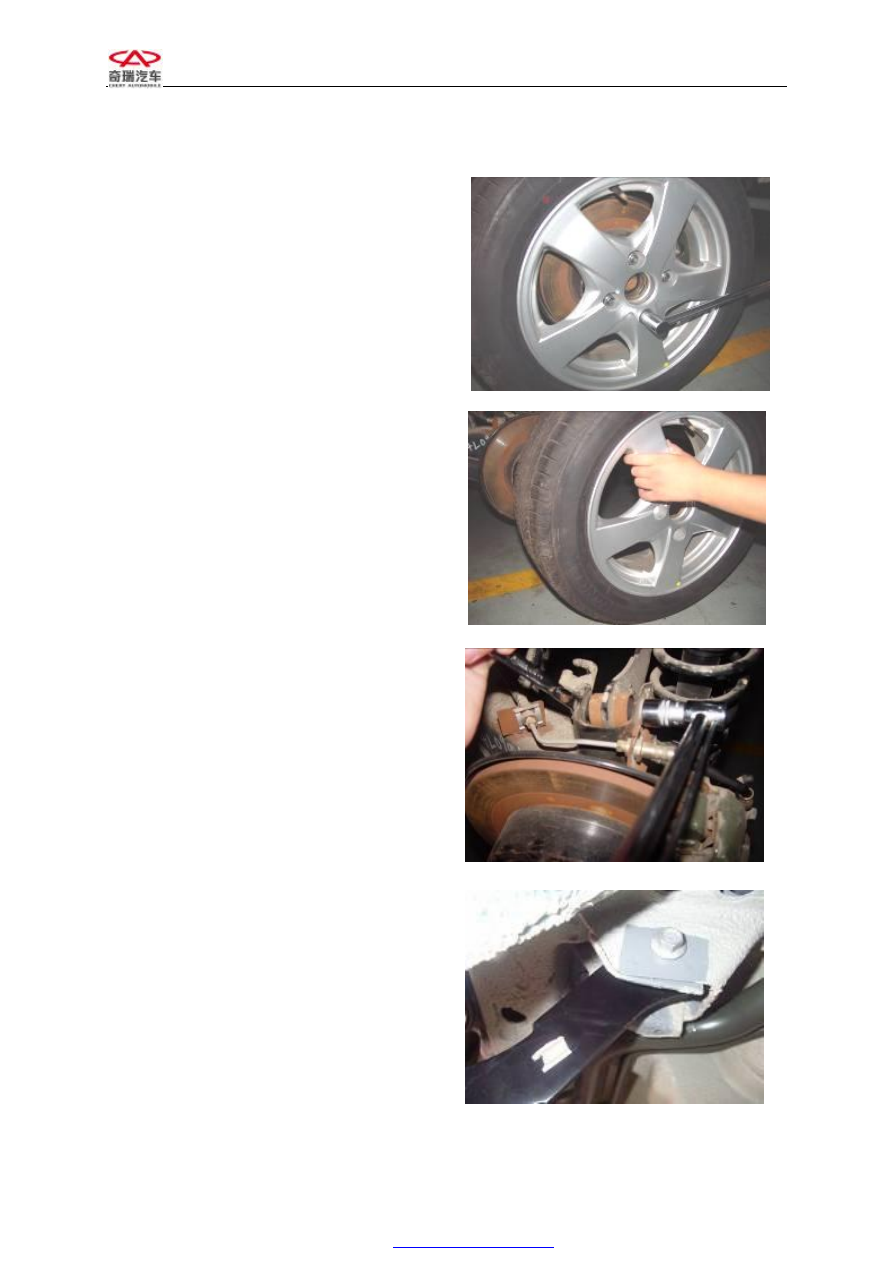

IV.  DISASSEMBLY  AND  ASSEMBLY
GUIDE BAR

Disassembly sequence:

1.



Dismount  the  four  fastening  bolts  of
wheel.

Mounting torque:110±10Nm



2.



Take down the tire.





3.



Dismount the bolts connecting guide bar
and rear trailing arm assembly.

Mounting torque: 90～100Nm.



4.



Dismount the bolts connecting guide bar
and vehicle body.

Mounting torque: 100～120Nm

Assembly sequence:

1.



Assemble the guide bar according to the
disassembly sequence.

2.



Precautions:

After mounting, all bolts must be fastened up
to specified torques.











  CHERY A520 SERVICE MANUAL                                                        CHASSIS

69

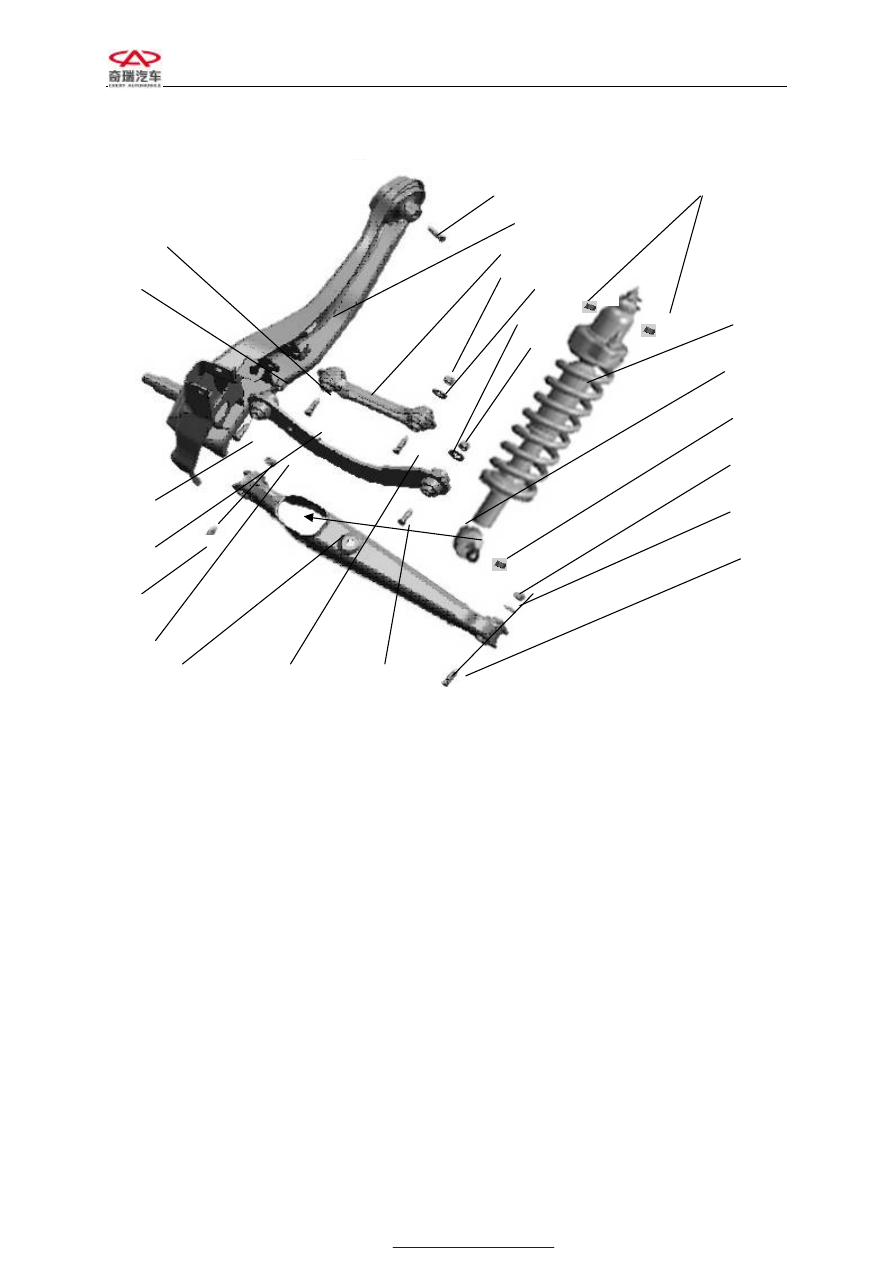

V. ASSEMBLY OF REAR AXLE AND SUSPENSION SYSTEM































ASSEMBLY SEQUENCE:

——

Use bolt 23 to connect the upper control arm 3 and trailing arm 2(one weld nut installed
on the rear trailing arm); The left and right sides are the same, and the fastening torque
is 90～100

m

N

⋅

. Do not fasten the bolt at this time.

——

Use bolt 21 and nut 22 to connect the guide bar 20 and trailing arm 2. The left and right
sides  are  the  same,  and  the  fastening  torque  is  90～100

m

N

⋅

.Don  not  fasten  the  bolt

and nut at this time.

——

Use bolt 19 and nut 18 to connect the rear lower control arm 17 and trailing arm2. The
left  and  right  sides  are  the  same,  and  the  fastening  torque  is90～100

m

N

⋅

.  Do  not

fasten the bolt and nut at this time.

——

Use nut 8(2 pieces) to connect the rear strut 9 and vehicle body. The left and right sides
are the same and the fastening torque is 50

±

10

m

N

⋅

.

——

Use bolt 1 to connect the trailing arm and vehicle body ( the vehicle body has one weld
nut  and  include  the  well-connected  upper  and  lower  control  arms  and  guide  bar).  The

1 Bolt

2 Trailing Arm

3 Upper Control Arm

5 Gasket

23 Bolt

8 Nut

9 Rear Sliding Pole

10 Bolt

11 Nut

12 Nut

14 Adjusting Bolt

17 Lower Control Arm

18 Nut

19 Bolt

20 Guide Bar

21 Bolt

22 Nut

13 Gasket

6 Gasket

7 Nut

15 Bolt

16 Adjusting Bolt

4 Nut



  CHERY A520 SERVICE MANUAL                                                        CHASSIS

70

left  and  right  sides  are  the  same,  and  the  fastening  torque  is  100～120

m

N

⋅

.  Do  not

fasten the bolt at this time.

——

Use bolt 10 and nut 11 to fix the rear strut 9 and rear lower control arm17( fix them at
the  position  as  the  arrow  illustrated).  The  left  and  right  sides  are  the  same,  and  the
fastening torque is 80

±

5

m

N

⋅

. Do not fasten the bolt and nut at this time.

——

Use  adjusting  bolt  16,  gasket5  and  nut  4  to  connect  the  rear  upper  control  arm  and
vehicle  body.  The  left  and  right  sides  are  the  same,  and  the  fastening  torque  is  100～
120

m

N

⋅

. Do not fasten the bolt and nut at this time.

——

Use bolt 15, gasket 6 and nut 7 to connect the guide bar and vehicle body. The left and
right sides are the  same, and the fastening torque is 100～120

m

N

⋅

. Do not fasten the

bolt and nut at this time.

——

Use  adjusting  bolt  14,  gasket  13  and nut  12 to  connect the  rear lower  control arm and
vehicle  body.  The  left  and  right  sides  are  the  same,  and  the  fastening  torque  is  100～
120

m

N

⋅

. Do not fasten the bolt and nut at this time.

——

Fasten the above-mentioned bolts and nuts to specified torques in turn.
