Chery Fora (Elara A520). Manual - part 36



3

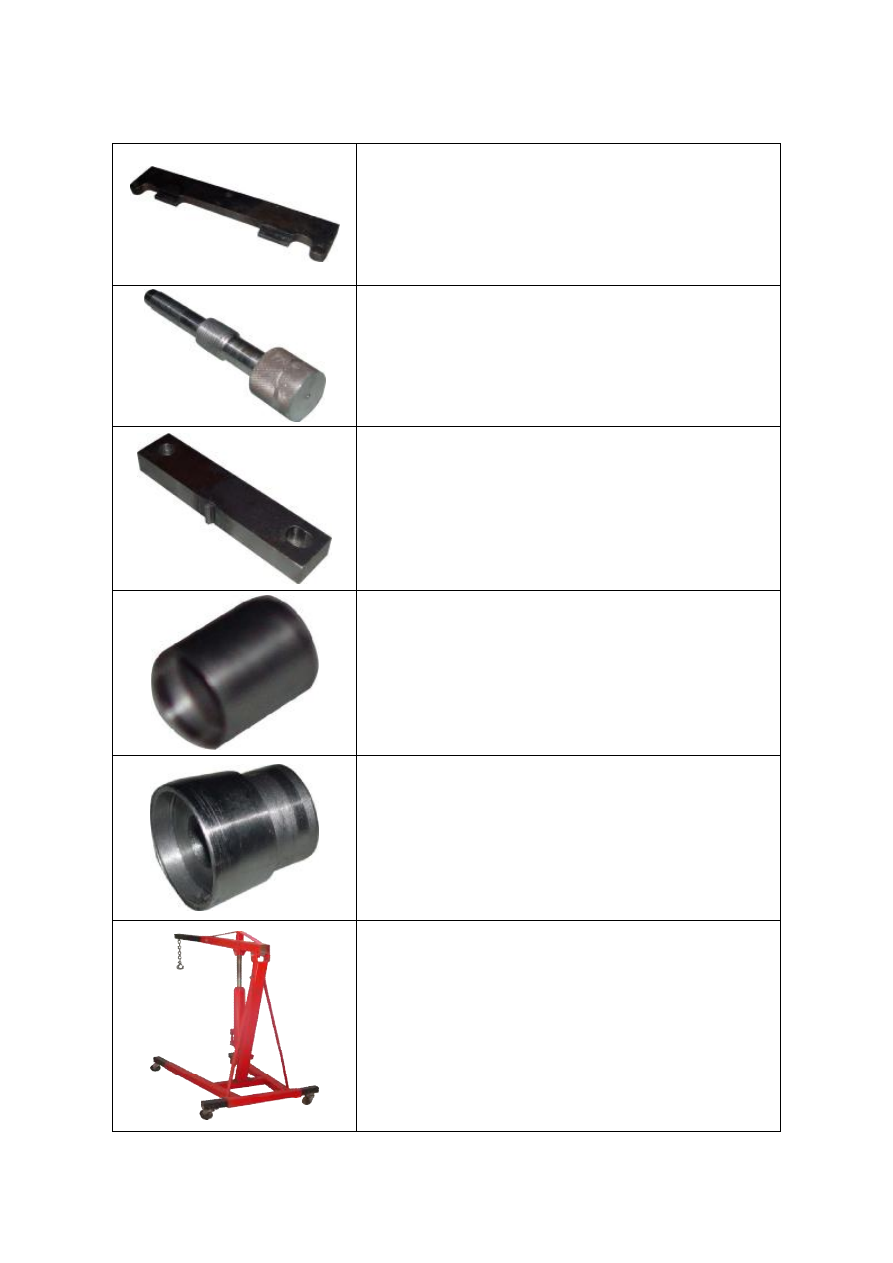

II. SPECIAL TOOL:



Camshaft Timing Tool



Crankshaft Timing Tool



Flywheel Tool



Guide Sleeve Of Crankshaft

Oil Seal



Guide Sleeve Of Camshaft Oil

Seal



Hydraulic Hoist





4









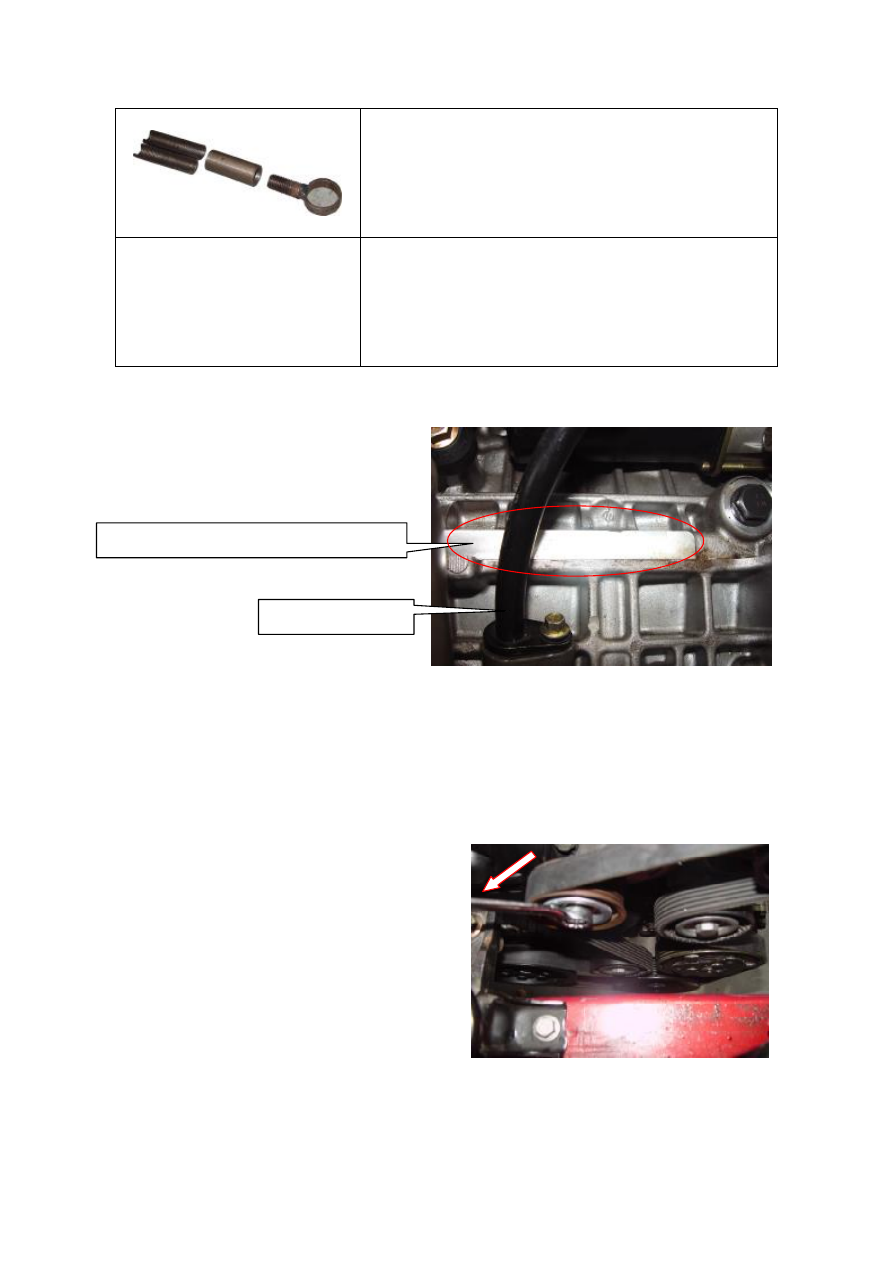

III. ENGINE NUMBER POSITION


















CHAPTER II ENGINE ACCESSORIES

SECTION I ENGINE TIMING CALIBRATION

1.  Dismantle dynamo belt

Use wrench to clamp the tension pulley bolt,
screw  it  counterclockwise  and  dismantle  the
generator bolt.





Position of Engine Cylinder Block Number

Engine Oil Dipstick





5



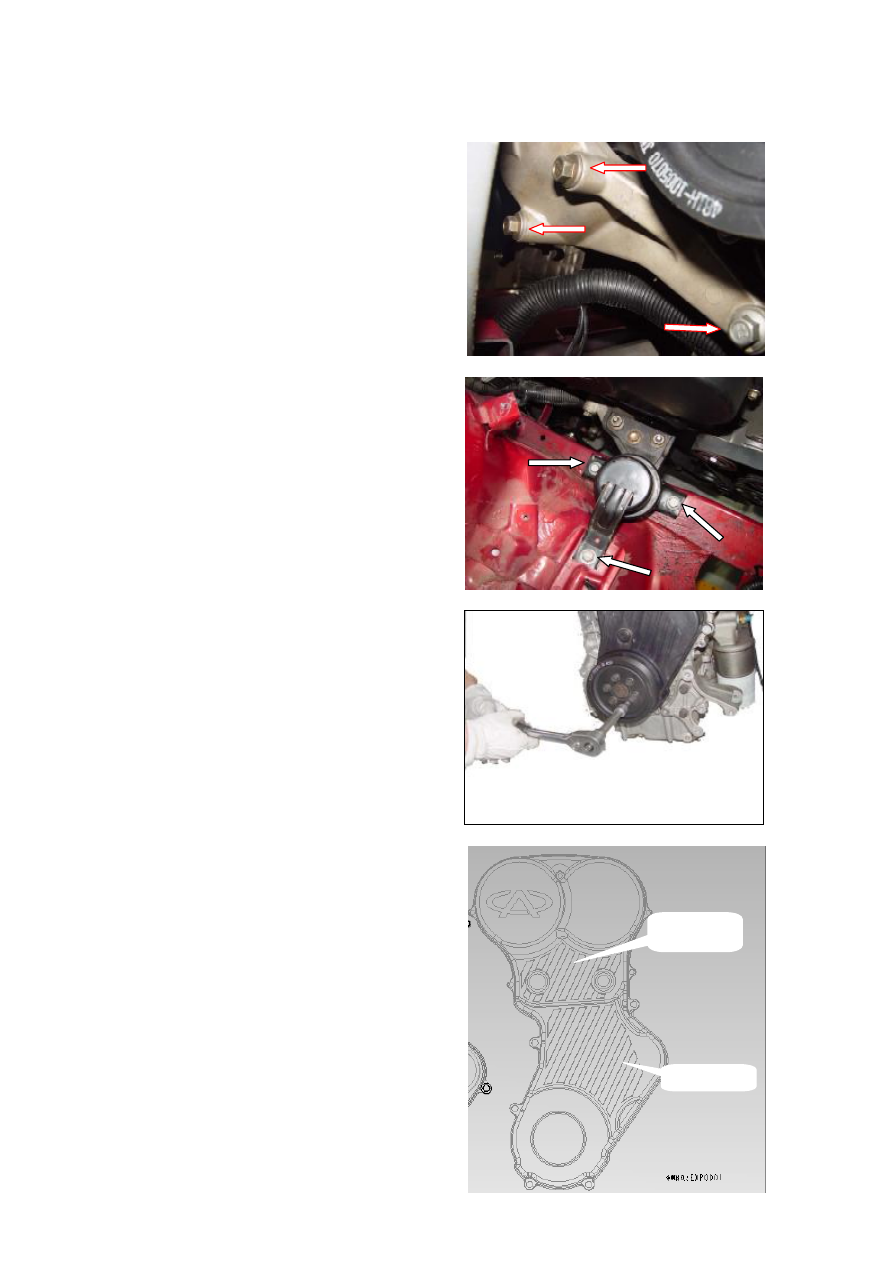

2.  Dismantle  the  right  engine  mounting

bracket

Use  small  crane  to  hoist  the  engine,
dismantle  the  bolts  of  right  suspension  and
lift down the right mounting bracket.

























3.  Dismantle crankshaft pulley

Shift  the  car  into  the  5th  gear,  step  on  the
brake,  and  dismantle  the  fixed  bolt  of
crankshaft pulley.



4.  Dismantle the timing belt cover

Dismantle the upper cover and lower cover of
timing belt respectively.















Upper Cover

Lower Cover



6



4.



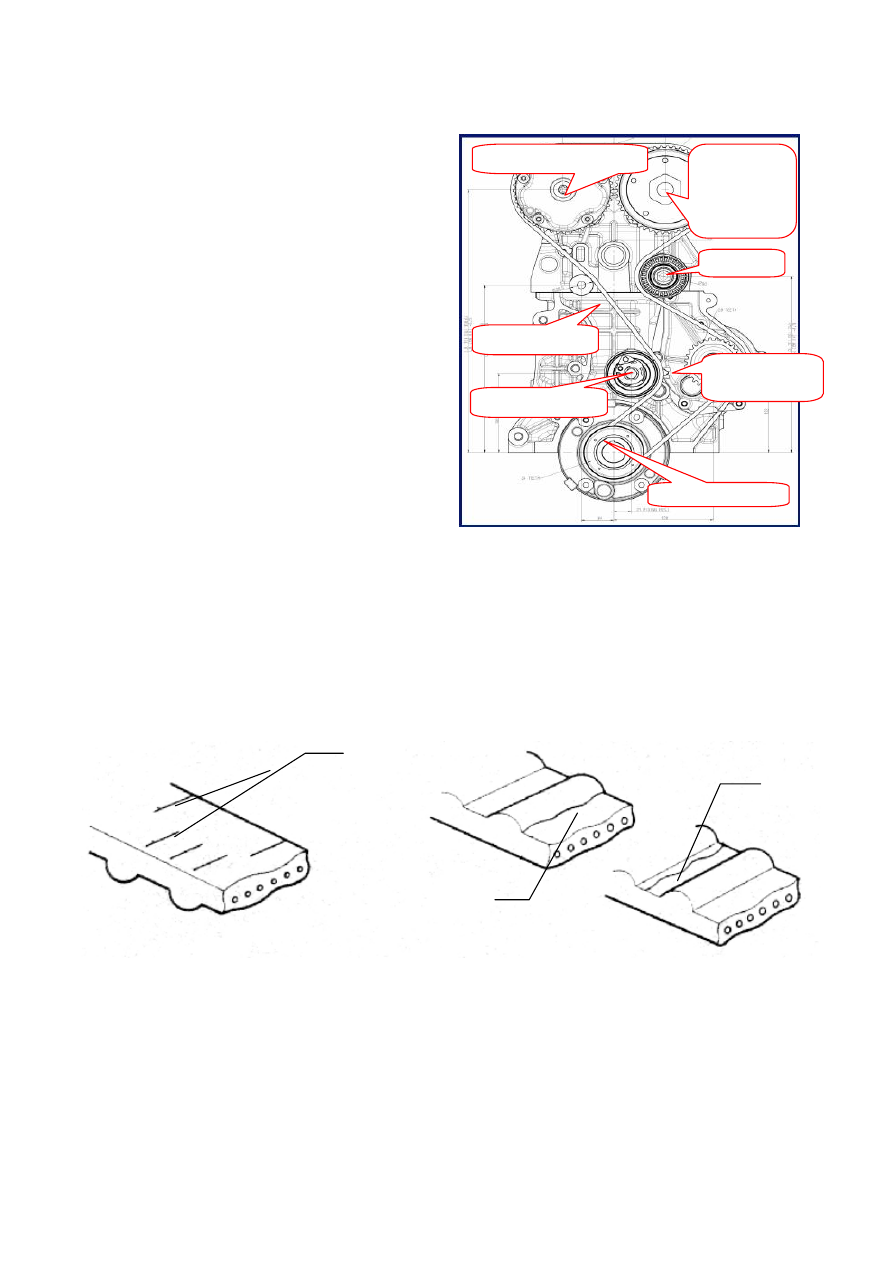

Dismantle timing belt

Loosen  the  central  fixed  bolt  of  tension
pulley  of  timing  belt,  dismantle  the  timing
belt. Meanwhile, loosen the hollow stay bolts
connecting  the  air  intake  and  exhaust
camshaft pulleys and the camshafts.



Carry  out  detailed  inspection  on  various  portions  of  timing  belt.  If  any  one  shown  in  the
figure occurs, you should replace with new spare parts.

(1)  Chap of back-side rubber

(2)  Chap of dedendum, chap of separated cord fabric.

(3)  Wearing, gear missing and incomplete gear of cord fabric.





















(4)  Abnormal wearing of belt flank.

Air Intake

Camshaft

Pulley

Exhaust Camshaft Pulley

Idler

Coolant Pump

Belt

Crankshaft Timing

Timing Belt

Tension Pulley

Chap

Chap

Wearing
