Chery Service Manual for A520                Body Dimension and Accessories



3

















Figure 50

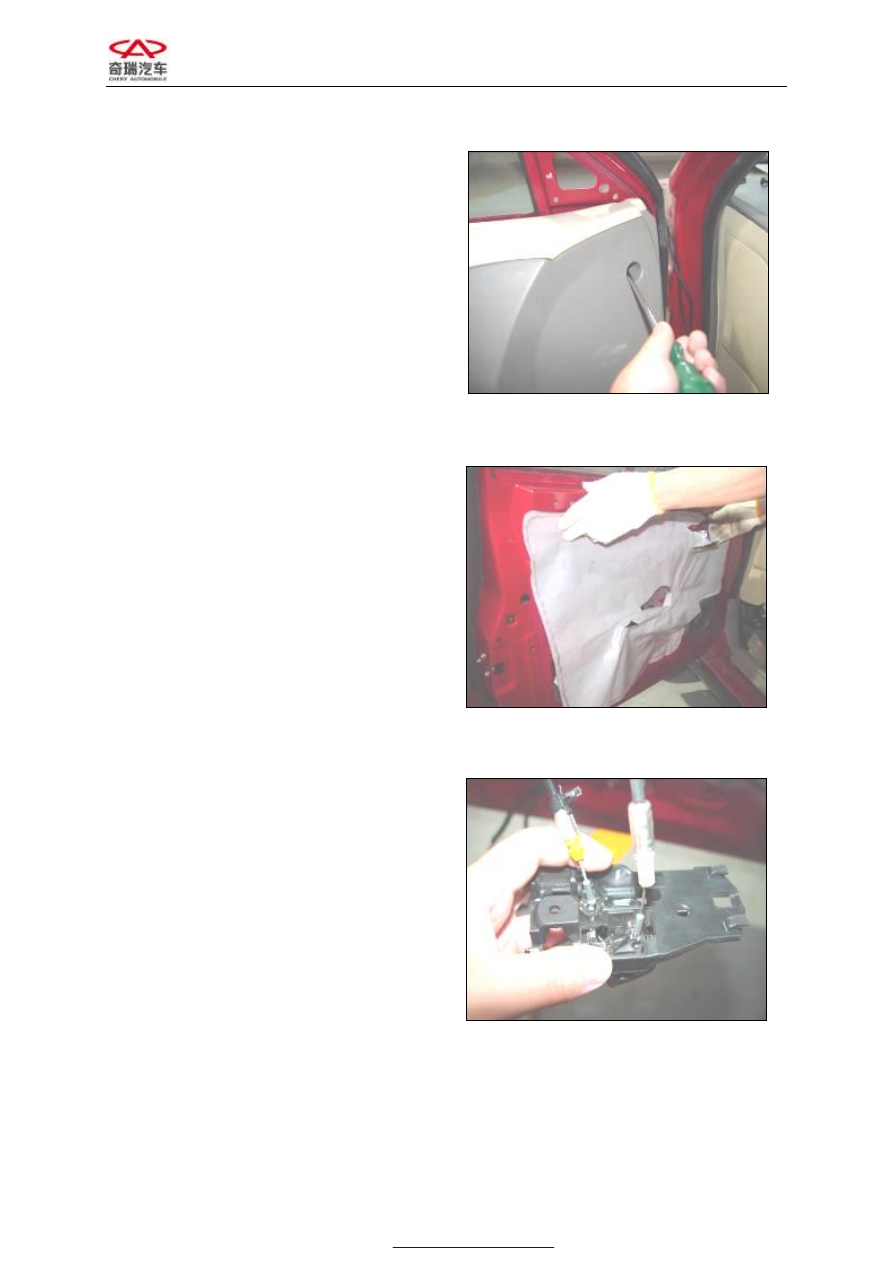

7.  Remove  the  protective  film  from  the  left

front door;














Figure 51

8.  Remove  the  set  screw  of  inside  door

handle  to  loosen  the  inside  control  cable
and the inner retention cable;














Figure 52







Chery Service Manual for A520                Body Dimension and Accessories



4

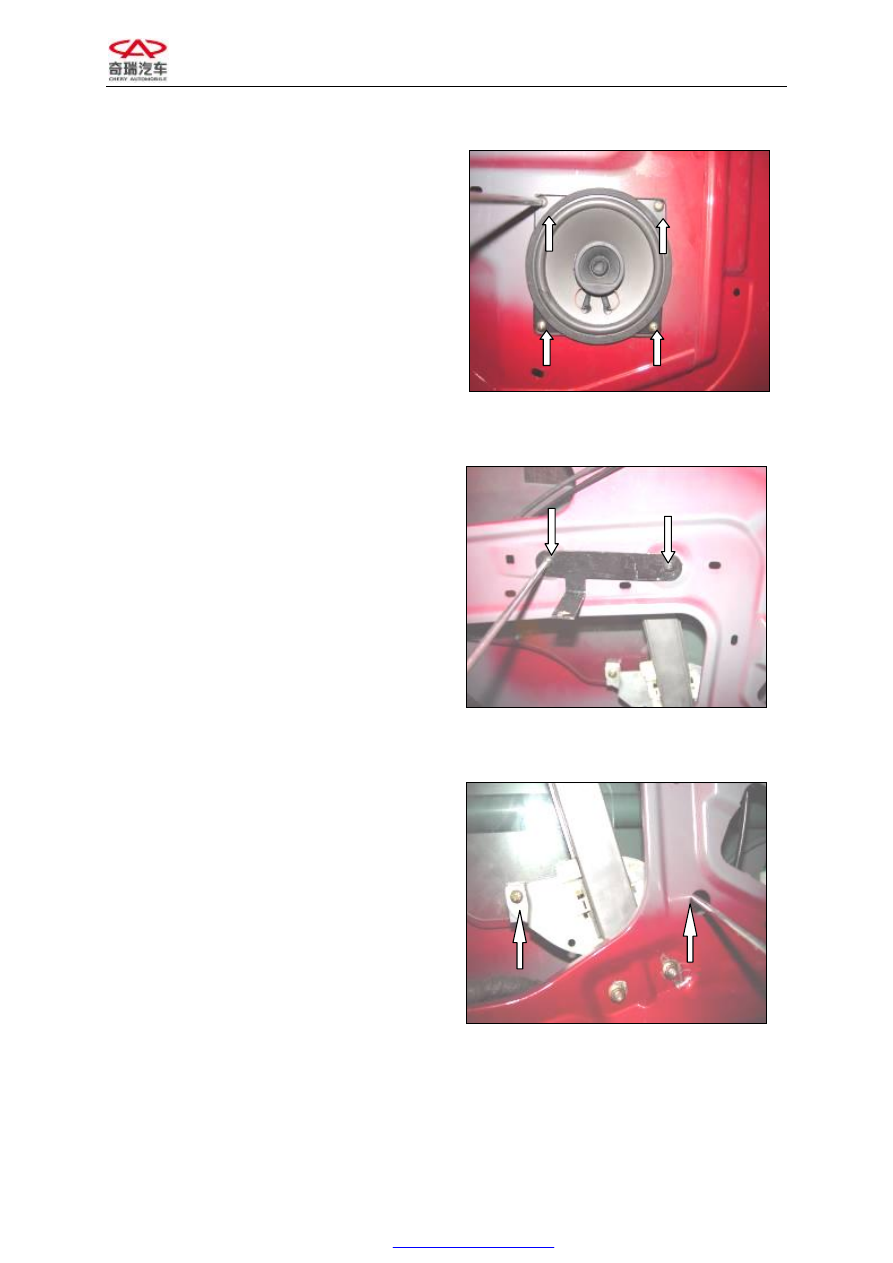

9.  Disassemble  the  set  screws,  pull  out  the

harness, and then detach the speaker;














Figure 53

10.  Unscrew  the  fixing  bolts  from  the  trim

panel bracket and then dismount it;














Figure 54

11.  Lower  the  glass  to  a  proper  position,

remove  the  fixing  bolts,  move  the  glass
to the bottom of door, and then take out
the glass slantways.

Assembly requirements: The glass should has
a  uniform  upper  and  lower  &  left  and  right
clearances  to  ensure  an  good  fitting  with  the
peripheral  rubber  strip.  The  sealing  of  the
glass  should  be  good  without  any  leakage
during the rain test.














Figure 55





Chery Service Manual for A520                Body Dimension and Accessories



5

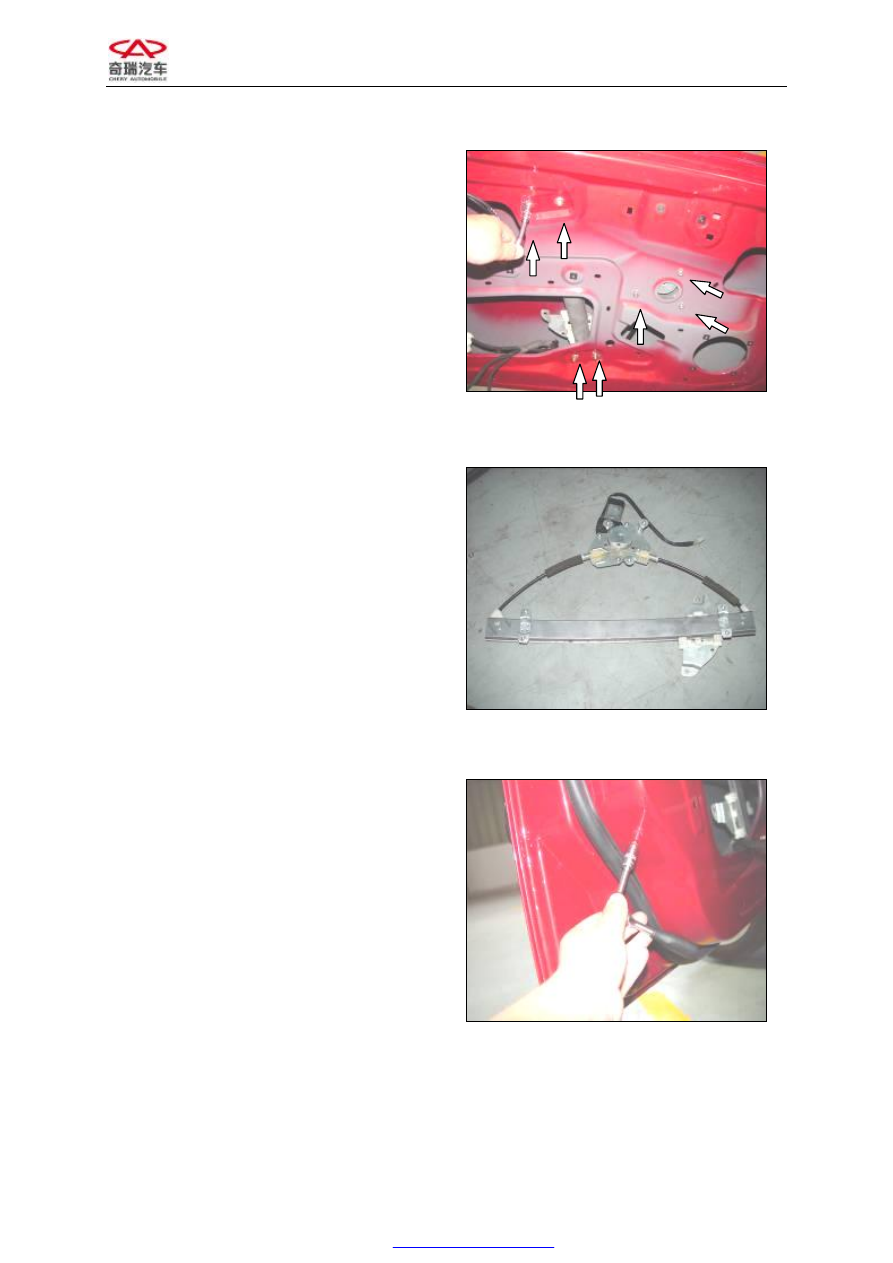

12.  Unscrew  the  seven  fixing  nuts  on  the

inner door panel;



























Figure 56



13.  Take

out

the

window

regulator

assembly;

Assembly requirements: M, the torque of the
fixing bolt or nut should be 7±1 N·m. Make
sure  that  the  glass  could  rise  and  fall
smoothly  and  easily  without  any  swinging,
flapping  and  shocking  after  installation  and
adjustment.  Electric  requirement:  Time  of
rise/fall not more than 5s.



























Figure 57



14.  Unscrew  the  fastening  screws  from  the

left front door rear glass guide rail;

























Figure 58









Chery Service Manual for A520                Body Dimension and Accessories



6

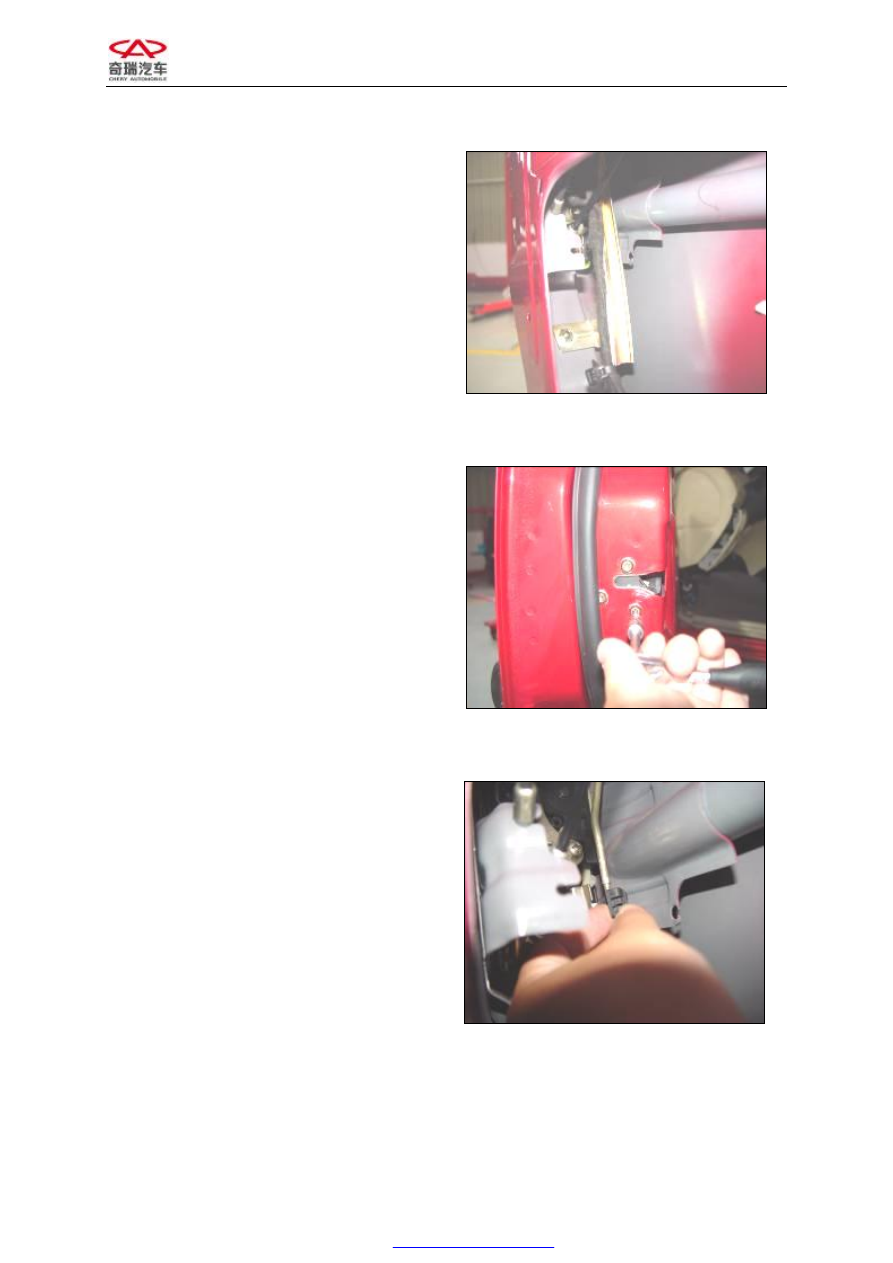

15.  Take out  the  rear  guide  rail  of  the  glass

from inside the door;



























Figure 59



16.  Unscrew  the  fastening  bolts  from  the

lock with an internal spline wrench;



























Figure 60



17.  Loosen  the  latch  rod  and  opening  out

push rod of latch of the left front door to
take out the lock;

Assembly  requirements:  Lock  sealant  should
be applied at the middle of the fixing bolts of
the  side  door  lock.  The  tightening  torque  for
the bolt is 9±1N·m. The tightening torque for
the  inside  door  handle  assembly  screw  is
1.5±0.15N·m  while  the  value  for the  bolts of
the outside door handle assembly  is 9±1N·m.
The  side  door  should  fit  tightly  with  its
handle  with  reliable  sealing.  Be  sure  to
position the fastener (the tightening torque of
which  is 23±2N·m)  in the center of the  latch
mechanism  and  the  lock  could  open  and
close easily.

























Figure 61
