Chery Fora (Elara A520). Manual - part 24

Chery Service Manual for A520                Body Dimension and Accessories



10



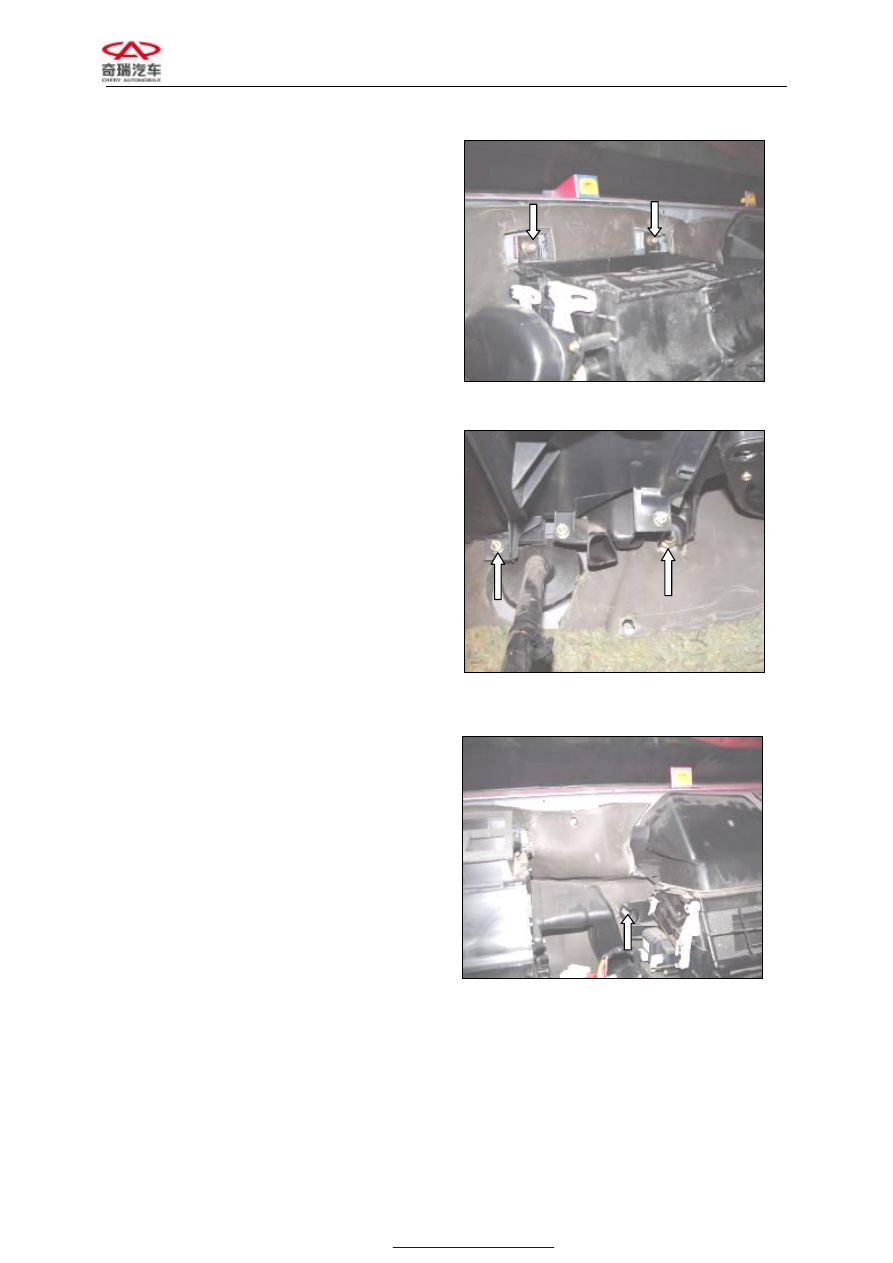

23.  Detach  the  evaporator  assembly  after

removes  the  fastening  bolts  and  the
ground wire;























Figure 141



























Figure 142



























Figure 143









Chery Service Manual for A520                Body Dimension and Accessories



11



























Figure 144



24.



Detach  the  evaporator  assembly  after
removes  the  fastening  bolts  and  the
ground wire;

























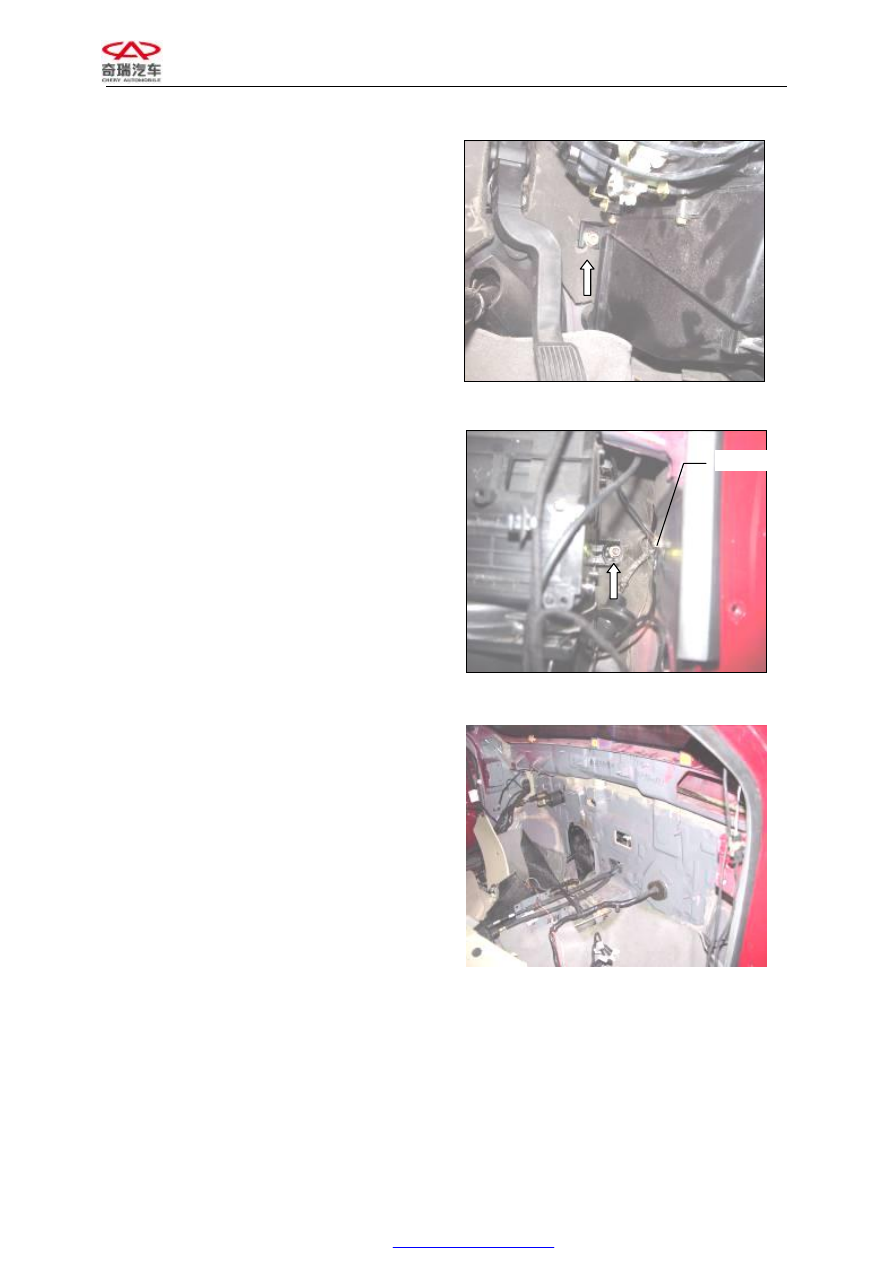

Figure 145



25.



Remove  the  engine  compartment  shock
pad.























Figure 146









Ground Wire



Chery Service Manual for A520                Body Dimension and Accessories



1

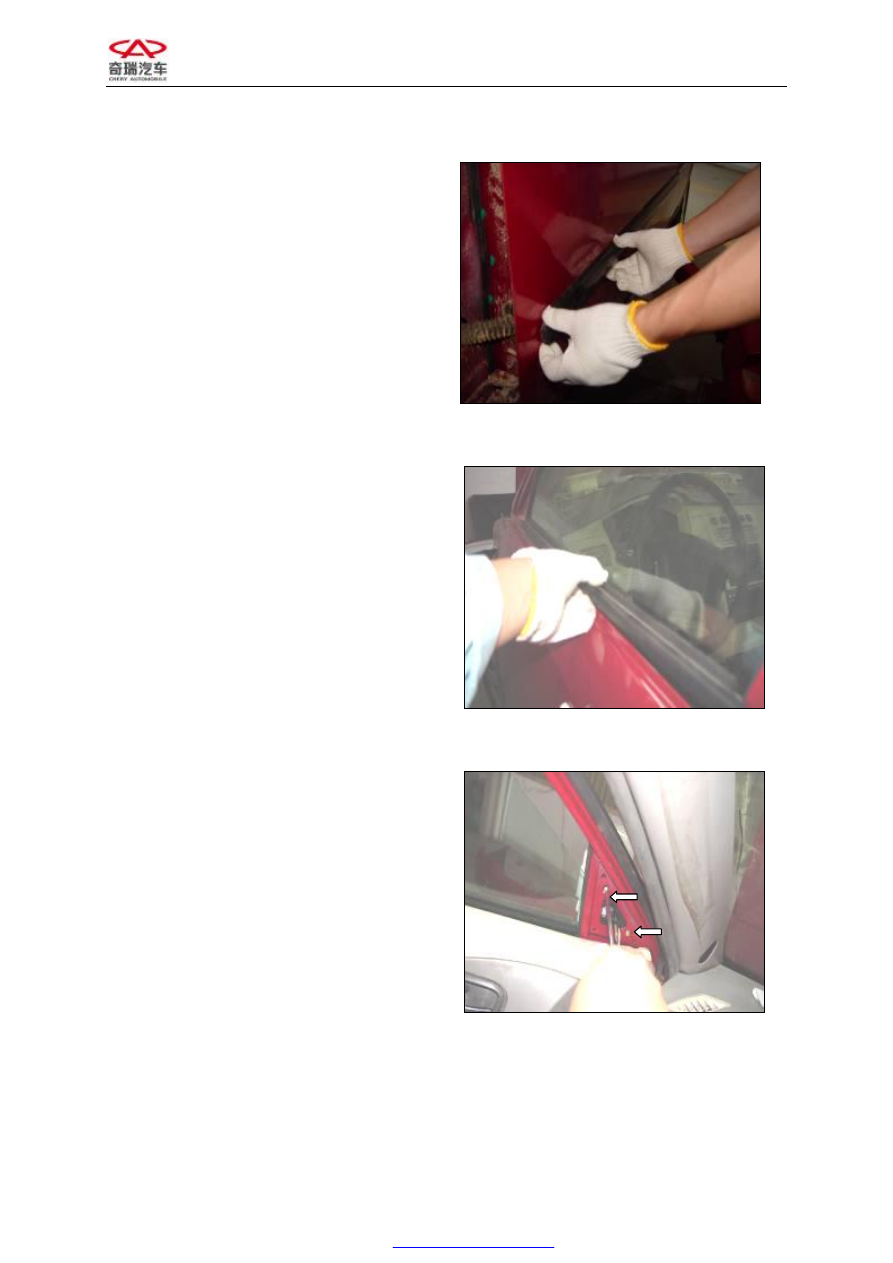

CHAPTER THREE    DOOR

I.

DISASSEMBLING

THE

LEFT

FRONT DOOR

1.

Remove the trim strip from the left front
door;














Figure 44

2.

Remove  the  outside  weather  strip  from
the left front door;














Figure 45

3.

Remove  the  set  screw.  Pull  out  the
harness and then remove the outside rear
view  mirror after detaches the door trim
panel;

Assembly  requirements:  Make  sure  that  the
clearance  between  the  rear  view  mirror  rand
and  the  door  outside  trim  panel  is  uniform
when  fitting.  The  tightening  torque  for  the
screw  is  5±0.5N·m.  The  rear  view  mirror
could be freely, flexibly and reliably adjusted
after installation. The plug  in unit of the rear
view  mirror  should  be  fixed  inside  of  the
door trim panel.














Figure 46







Chery Service Manual for A520                Body Dimension and Accessories



2


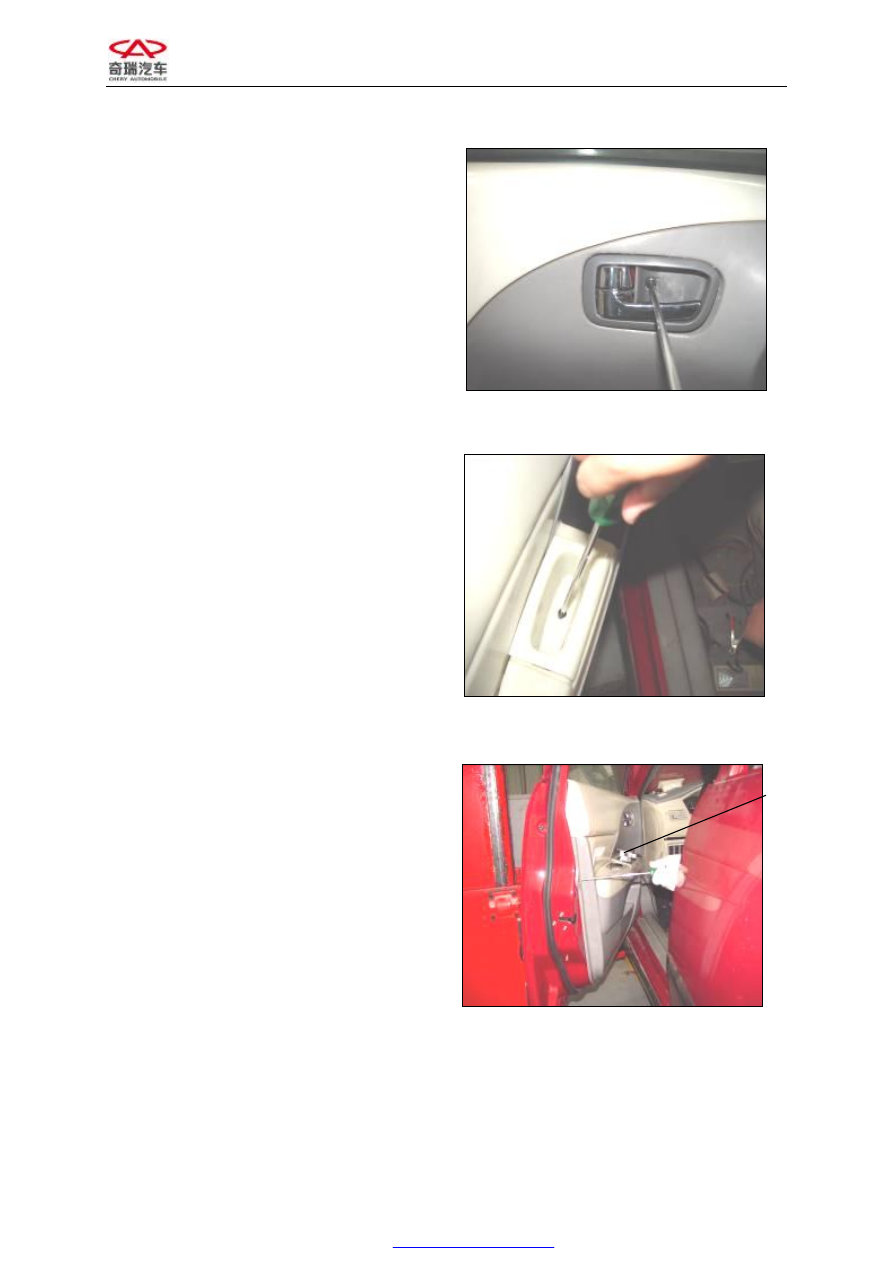

4.  Unscrew  the  set  screw  on  inside  door

handle  to  detach  the  bezel  for  the  inside
door handle;














Figure 47

5.  Remove  the  screws  and  take  out  the  arm

rest  cover.  Pry  out  the  window  regulator
switch and pull out the harness;














Figure 48

6.  Remove  the  fixing  bolts  on  the  left  front

door  trim  panel  (in  figure  49  and  50)  to
detach the door trim panel.

Assembly  requirements:  Measures  should
be  taken  to  prevent  blurring  the  working
area  for  cleaning  when  disassembling  and
installing. It is of great importance to keep
clean  during  these  jobs.  The  fit  clearance
between  the  door  trim  panel  and  the  inner
door panel should be uniform.
















Figure 49





Window

regulator

switch
