Chery A15 / 480 LHD model. Manual - part 117



Specification:

Voltage: 12V

Resistance: 13.8 ~ 15.2Ω± 10%（  on 23°C）

Remark: Force on fuel injector socket in assembly and disassembly must be less

than 120N, or it will influence function.





Caution

·use of a deformed injector retaining clip will cause the injector to not engage

correctly. Always use a new clip when reattaching the injector, otherwise it may
cause the injector to rotate.











LUBRICATION SYSTEM

DESCRIPTION OF LUBRICATION SYSTEM …… … …… ……… … …… ………D-2

OIL PAN …… … …… ……… … …… ……… … …… ……… … …… ……… … …D-3

DISASSEMBLY/ASSEMBLY  …… ………  …  …………  ……… …  …………  …D-3



OIL FILLING …… ……… … …………………………… … ………… ……… … …D-5

OIL STRAINER ASSEMBLY …… ……… … ………… ……… … ………… ……… D-5

DISASSEMBLY/ASSEMBLY  ……  ………  …  …………  ………  …  …………  …D-5



OIL  PUMP  AND  FRONT  OIL  SEAL  …………………  …  …………  ………  …D-6



DISASSEMBLY/ASSEMBLY  ……  ………  …  …………  ………  …  …………  …D-6



OIL FILTER AND OIL PRESSURE SENSOR …… ……… … ………… ……… …D-10



DISASSEMBLY/ASSEMBLY …… ……… … ………… ……… … ………… …D-10



OIL PRESSURE TESTING PARAMETER LIST …… ……… … ………… ………D-11





















ENGINE LUBRICATION SYSTEM

DESCRIPTION OF LUBRICATION SYSTEM

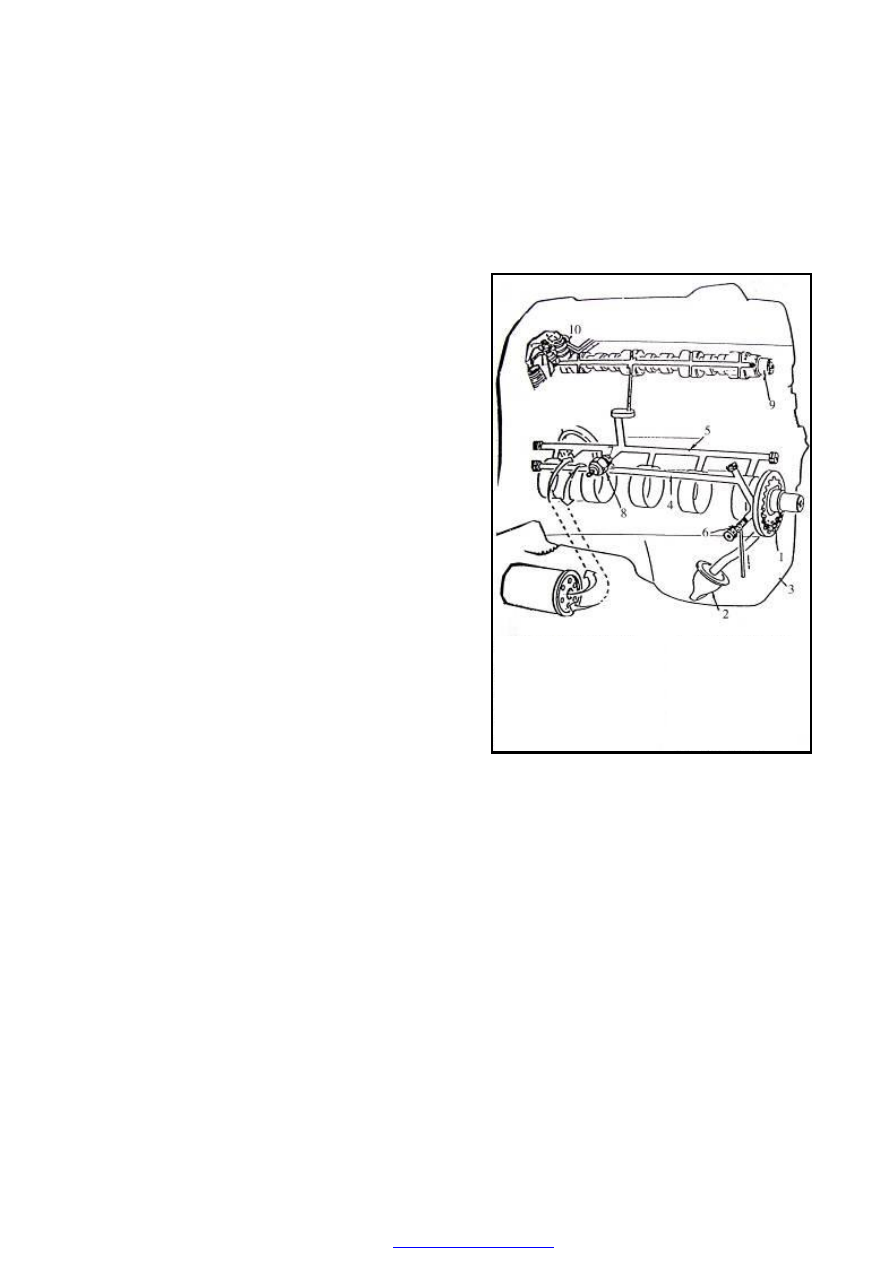

——The rotor oil pump (1) at the front end of the

crankshaft    sucks oil out of the oil pan (3) by
oil  strainer  (2)  and  pressurizes  oil,  and  then
the  pressurized  oil  will  enter  the  full-flow  oil
filter  through  the  auxiliary  oil  passage  (4)  at
the  left  side  of  the  cylinder(view  from  the
front). A relief valve (6) is set up inside the oil
pump  to  control  the  pressure  at  the  main  oil
passage.

The

relief

valve

opens

at

440kpa+20kpa,  and  the  filtered  oil  flow  from
the  center  hole  in  oil  filter  through the  center
hole  of  the  filter  terminal  to  the  engine  main
oil passage.



——The main oil passage lubricate the main

bearing through holes on the cylinder block
and lubricate the connecting-rod bearing
through the oil passage inside the crank shaft.



——On the side of the vent pipe of the

connecting-rod bearing is a small oil hole
from    where oil will eject to lubricate piston
pin and cylinder.



——Oil  pressure  sensor  (8)  is  close  to  oil  filter,

connected  to  the  main  passage  through  an
internal  oil  passage.  And  engine  oil  will  be
provided upward to the third camshaft  journal
from the upper oil passage.



——Other camshaft journals get oil from the

middle passage of the camshaft, whose ends
are sealed with steel balls.







1. Oil Pump Rotor Assembly

2. Oil Strainer

3. Oil Pan

4. Cylinder Auxiliary Oil Passage

5. Cylinder Main Oil Passage



6. Oil Pump Relief Valve

7. Oil Filter

8. Oil Pressure Sensor

9. Camshaft

10. Hydraulic Jib







——Hydraulic jib gets oil through the oil passage

through which the oil tank at the camshaft
supplies oil to the cylinder cap.

——The interface between valve rocker and hydraulic

jib is lubricated by oil through the oil hole in
hydraulic jib.

——Rocker seat is lubricated by oil through cylinder

cap oil passage. The interface between valve
small end and rocker is lubricated through
splashes.











OIL PAN





Disassembly:

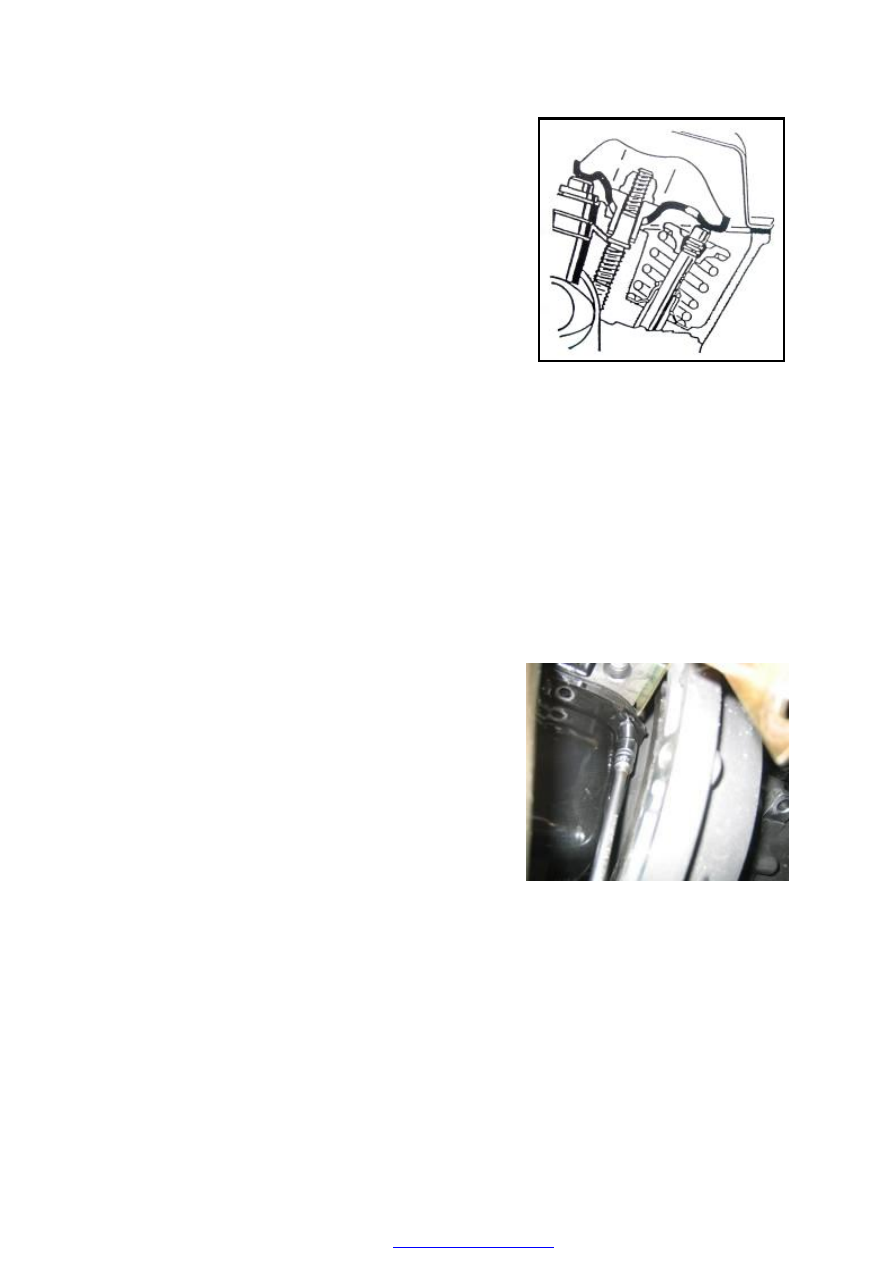

——To unscrew the oil-tapping bolt and empty the

pan.

——To unscrew 18 M6X20 bolts.

——To take out the oil pan gasket.

——To  check  if  both  reinforcing  pads  are  clamped

tightly on the back of the oil pan flange

.
