Chery A15 / 480 LHD model. Manual - part 82

Installation:  to  be  fixed  by  the  support  of  bracket
under pilot trench of front windshield. Pay attention to
waterproofing.





Functions:

Multipoint sequential injection

Controlling ignition

Idle speed control

Independent  knocking  control  on  cylinder-by-cylinder
basis (knock sensor KS-1);

Providing sensors with power supply: 5V/100mA

Adopting cylinder-detecting signal (Phase sensor PG1)

λclosed-loop control with self-adaptation

Controlling carbon canister control valve

Air conditioning switch

Engine-fault indicating lamp

Fuel quantitative correction

Engine speed signal output (TN signal)

Speed signal input

Failure self-diagnosis with flash code function

Accepting engine load signal



Troubleshooting:  due  to  the  fact  that  ECU  (electric
control unit) has  low failure rate, so generally  it  is not
advisable  to  replace  ECU  for  troubleshooting  on  any
problem.  Failure  of  components  such  as  periphery
circuit and sensors shall be checked and solved firstly.
Do  not  replace  ECU  until  all  periphery  components
are confirmed to be fault-free.






Description of pins of ECU:

Pin

Connection point

Type

Pin

Connection point

Type

1

Heated oxygen sensor

Output

42

A/C temperature sensor

Input

2

Ignition coil 2

Output

43





3

Ignition ground wire

Ground

44

Non-sustained power

supply

Input

4





45

Non-sustained power

supply

Input

5

Ignition coil 1

Output

46

Carbon canister Valve

Output

6

Fuel injector 4 (the 2

nd



cylinder)

Output

47

Fuel injector 3 (the 4

th



cylinder)

Output

7

Fuel injector 2 (the 3

rd



cylinder)

Output

48





8

Output of engine speed

signal

Output

49





9





50

Control of low speed fan

Output

10





51

Electronic ground 2

Ground

11





52





12

Sustained power supply

Input

53

Electronic ground 1

Ground

13

Ignition switch

Input

54





14

The main relay

Output

55





15

Engine rotary sensor A

Input

56





16

Throttle position sensor

Input

57

A/C compressor switch

Input

17

Sensor ground 1

Ground

58





18

Oxygen sensor

Input

59

Speed signal

Input

19

Knock sensor A

Input

60





20

Knock sensor B

Input

61

Power ground 1

Ground

22





63

Non-sustained power

supply

Input

23





64

Phase angle sensor D of

step motor

Output

24





65

Phase angle sensor A of

step motor

Output

25





66

Phase angle sensor B of

step motor

Output

26





67

Phase angle sensor C of

step motor

Output

27

Fuel injector 1 (1

cylinder)

Output

68

Control of high speed fan  Output

28





69

Fuel pump relay

Output

29

Inspection light

Output

70

A/C compressor relay

Output

30





71

Diagnostic K wire

I/O

31





72





32

5V power supply 2

Output

73





33

5V power supply 1

Output

74





34

Engine rotary sensor B

Input

75

A/C switch

Input

35

Sensor ground 3

Ground

76

Blaster switch

Input

36

Sensor ground connector

2

Ground

77

Headlight switch

Input

37

Air intake pressure

sensor

Input

78





38





79

Phase angle sensor

Input

39

Temperature sensor of

engine coolant

Input

80

Power ground connector

2

Ground

40

Temperature sensor of

air intake

Input

81





41

















※Electrical fuel pump

Function:  Supply  the  fuel  from  the  fuel  tank  to  the
engine  at  required  pressure  and  flow  (vary  from
individual system).



Structure  and  working  principle:  The  electrical  fuel
pump  is comprised of direct current motor, vane  pump
and end cover (integrated with non-return valve, release
valve  and  anti-electromagnetic  interference  elements).
The pump and the motor are mounted on the same shaft
and sealed in the same house. The pump and motor are
surrounded by the gasoline  for cooling and lubrication.
The  battery  supplies  power  to  the  electrical  fuel  pump
through  the  fuel  pump  relay  and  the  pump  relay
switches on the circuit of the electrical  fuel pump only
during  start-up  and  operation  of  the  engine.  If  the
engine stops running due to malfunction, the fuel pump
will  stop  operation  automatically.  The  maximum
pressure  at  exit  of  the  electrical  fuel  pump  is
determined  by  the  release  valve  within  the  range  of
450-650  kPa.  However  the  pressure  of  the  whole  fuel
system  fluctuates  along  with  fluctuation  of  the  air
intake  manifold  pressure.  The  difference  between  the
system  pressure  and  the  air  intake  manifold  pressure,
which  normally  is  350kPa,  is  determined  by  the  fuel
pressure regulator.



Note:  The  temperature  of  fuel  has  a  large  impact  on
performance  of  the  fuel  pump.  When  running  under
high temperature for a long time, if the fuel temperature
is higher than a certain temperature, the pressure of the
fuel  pump  will  be  decreased  rapidly.  So  please  check
carefully  whether  the  performance  of  the  fuel  pump
under high temperature is good if the engine fails to hot
start.







Pins: The electrical fuel pump has two pins connecting
to  the  fuel  pump  relay.  Beside  these  2  pins  there  are
marks  of  “+”  and  “-”  on  the  shell  of  the  fuel  pump
respectively,  which  represent the  positive  and  negative
grid.

The 70# pin of ECU controls the fuel pump relay.













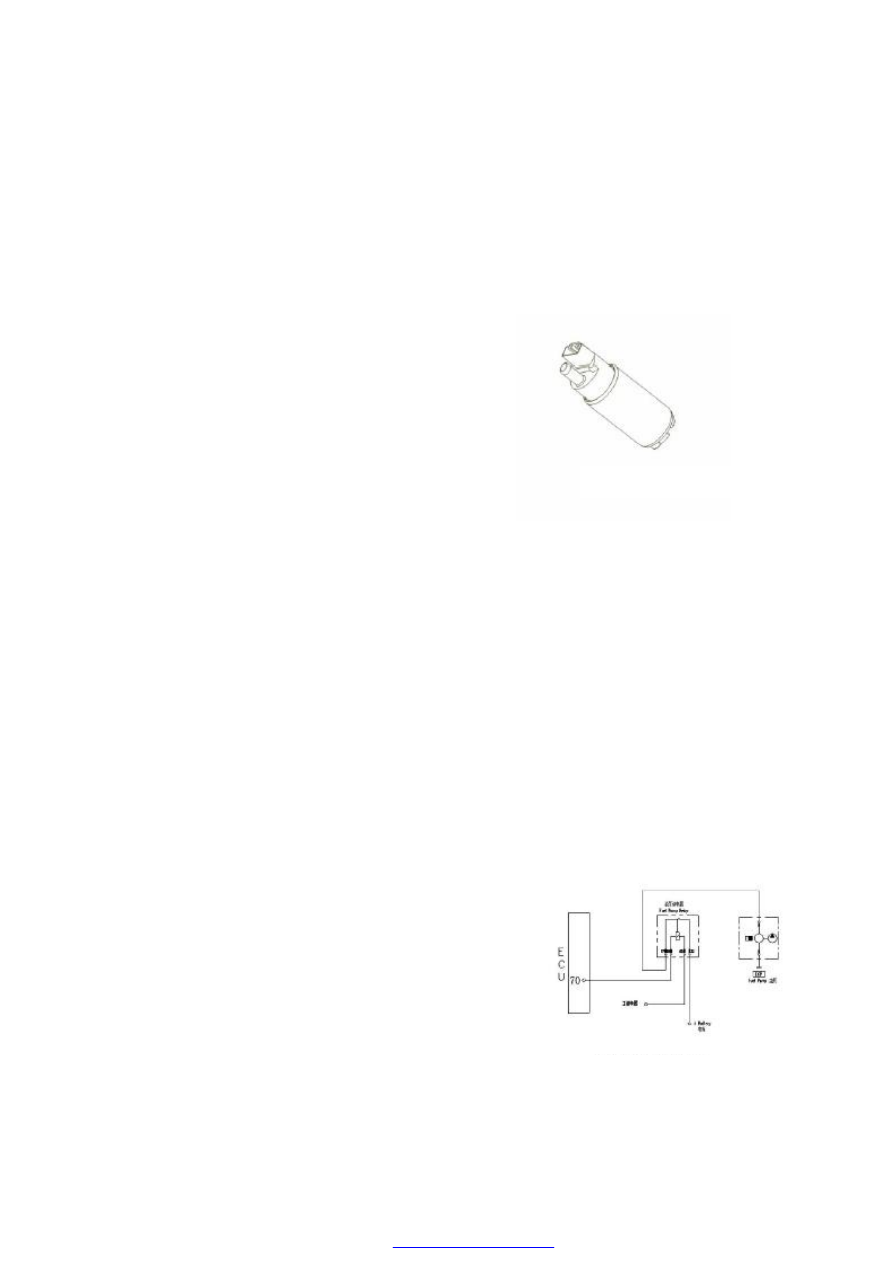

Electrical fuel pump

Circuit  diagram  of  the  electrical  fuel
pump





Troubleshooting:  The  common  malfunctions  of  the
fuel  pump  are  representation  of  insufficient  fuel
pressure,  not  pumping  fuel  and  so  on.  It  shall  be
verified firstly  in troubleshooting that the  fuel pressure
is  within  rated  range  and  the  pipeline  is  leaked.  In
addition  both  the  positive  and  negative  pressure  of  the
fuel tank will have impacts on the fuel system.





※Solenoid fuel injector

Function:  The  fuel  injector  supplies  atomized  fuel  to
the engine through injecting the fuel within the required
time according to the demand from the ECU.



Structure and working principle: The ECU sends the
electrical  pulse  to  the  fuel  injector  coil  for  generate  a
magnetic  force.  If  the  magnetic  force  is  increased
enough to overcome the composite  force of the release
spring pressure force, the gravity force of needle valve,
and  the  friction  force,  the  needle  valve  will  begin  to
rise and the  fuel  injection  will  start.  The maximum  lift
range  of  the  needle  valve  is  no  more  than  0.1mm.
When  the  fuel  injection  pulse  ends,  the  pressure  force
of  the  release  spring  will  make  the  needle  valve  close
again.

Notes on installation: Only the specific connector can
be  used  in  the  fixed  fuel  injector  and  shall  not  be
mixed.

For  the  convenience  of  installation  it  is  recommended
that  the  upper  O  ring  connected  to  the  fuel  distributor
pipe  shall  be  coated  with  silica-free  clean  oil.  Pay
attention  not  to  make  oil  contaminate  the  inside  of  the
fuel injector and the injection hole.

Place  the  fuel  injector  in  the  fuel  injector  base  in
vertical direction and  fasten the injector on the base by
the clasp.



Note: As for the car not being used for a long time, it is
possible that such car can not start properly because the
coagulation  of  fuel  in  the  fuel  injector.  Under  such
circumstance  verify  carefully  that  the  fuel  injector  is
coagulated.

Fault diagnosis: The electrical injection system of A15
RHD  car  can  conduct  fault  diagnosis  on  the  driving
stage  of  the  fuel  injector  in  stead  of  conducting  fault
diagnosis  on  its  self.  If  the  driving  stage  of  the  fuel
injector  is  short  or  overloaded  to  the  battery  power
