Chery A15 / 480 LHD model. Manual - part 79

ENGINE ELECTRONIC SYSTEM

INPUT  / OUTPUT  COMPONENTS  OF CONTROL  SYSTEM …  …… …  …  …  …G-2

WORKING  MODULE  TABLE  OF  FUEL  INJECTION  /  IGNITION  SYSTEM  …G-3

WORKING PRINCIPLE …    …… … … … ……    …… … … … ……    …… … …G-4

ELECTRICAL  CONTROL  UNIT  ……    ……  …  …  …  ……    ……  …  …………G-5

WORKING  PRINCIPLE  OF  ELECTRONIC  FUEL  INJECTION  CONTROL  AND

ACTUATORS  …………………………………………………………………………G-7

BASIC  PRINCIPLE  OF  MALFUNCTION  DIAGNOSIS  FOR  ELECTRONIC  FUEL

INJECTION  SYSTEM  ………………………………………………………………G-21

DETAILED  TABLE  OF  MALFUNTION  DIAGNOSTIC  CODE  …………………G-24

PROCEDURES  FOR  FAULT  DIAGNOSIS  ACCORDING  TO  THE  SYMPTOMS  OF

THE  ENGINE  ……  ……  ……  …  ……  ……  ……  ……  ……  ……  ……  ……G-62

SAFETY  PRECAUTIONS  OF  SYSTEM  MAINTENANCE  ………………………G-88

SAFETY  PRECAUTIONS  IN  DIAGOSIS  AND  MAINTENANCE  OF  THE

GASOLINE INJECTION ELECTRONIC CONTROL SYSTEM …………………G-88

SAFETY  MEASURES  ……………………………………………………………G-89

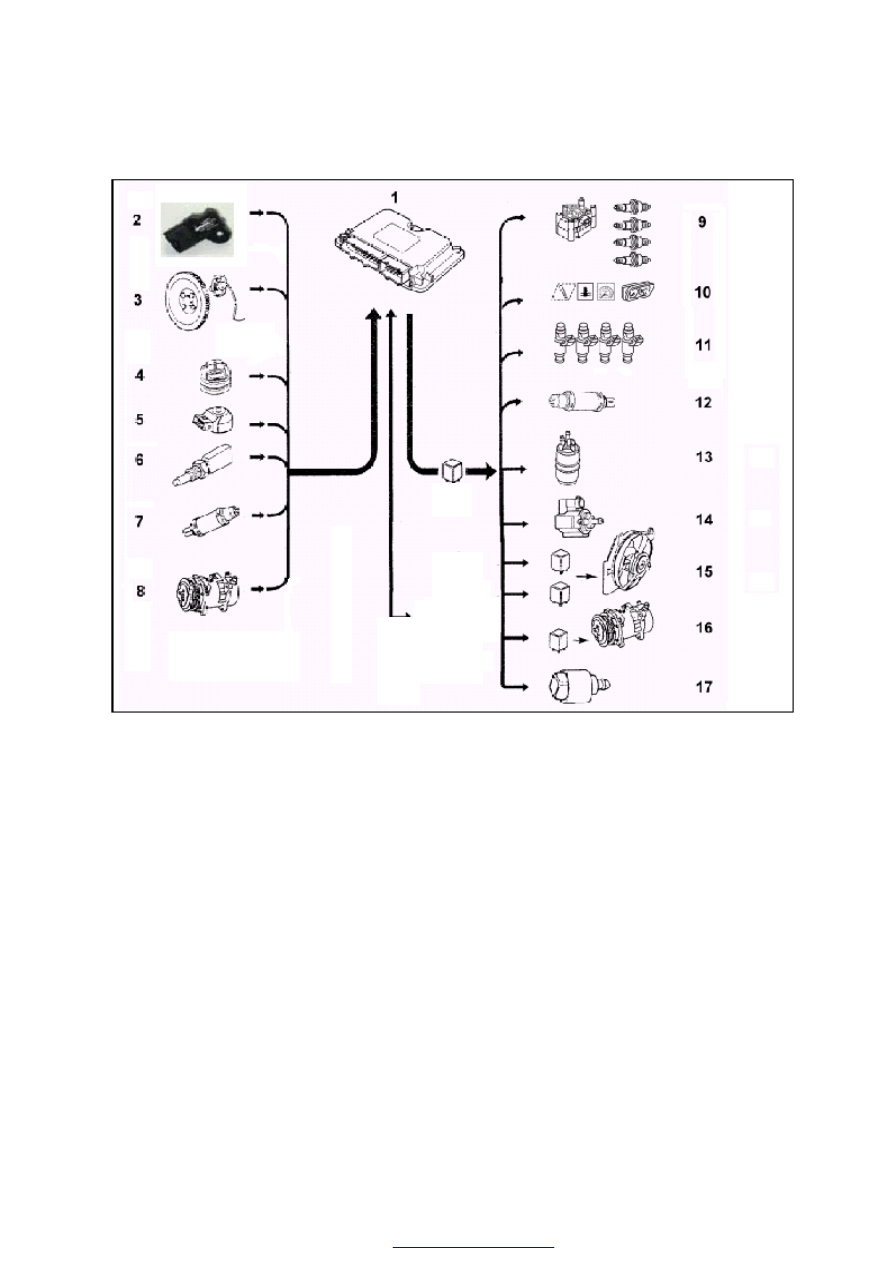

INPUT / OUTPUT COMPONENTS OF CONTROL SYSTEM











1

Engine ECU

11  Fuel injector

2

Air pressure / temperature sensor

12  Oxygen sensor (heater)

3

Engine speed sensor for top dead center

13  Fuel pump

4

Throttle valve position sensor

14  Carbon canister solenoid valve

5

Knock sensor

15  Two step speed fan controller

6

Coolant temperature sensor

16  Compressor relay control

7

Oxygen sensor (

λ

 signal)

17  Idling speed step motor

8

Air condition request

18  Diagnostic connection

9

Ignition coil and spark plugs

19  Relay

10  Instrument panel







18

Diagnostic
connector

19

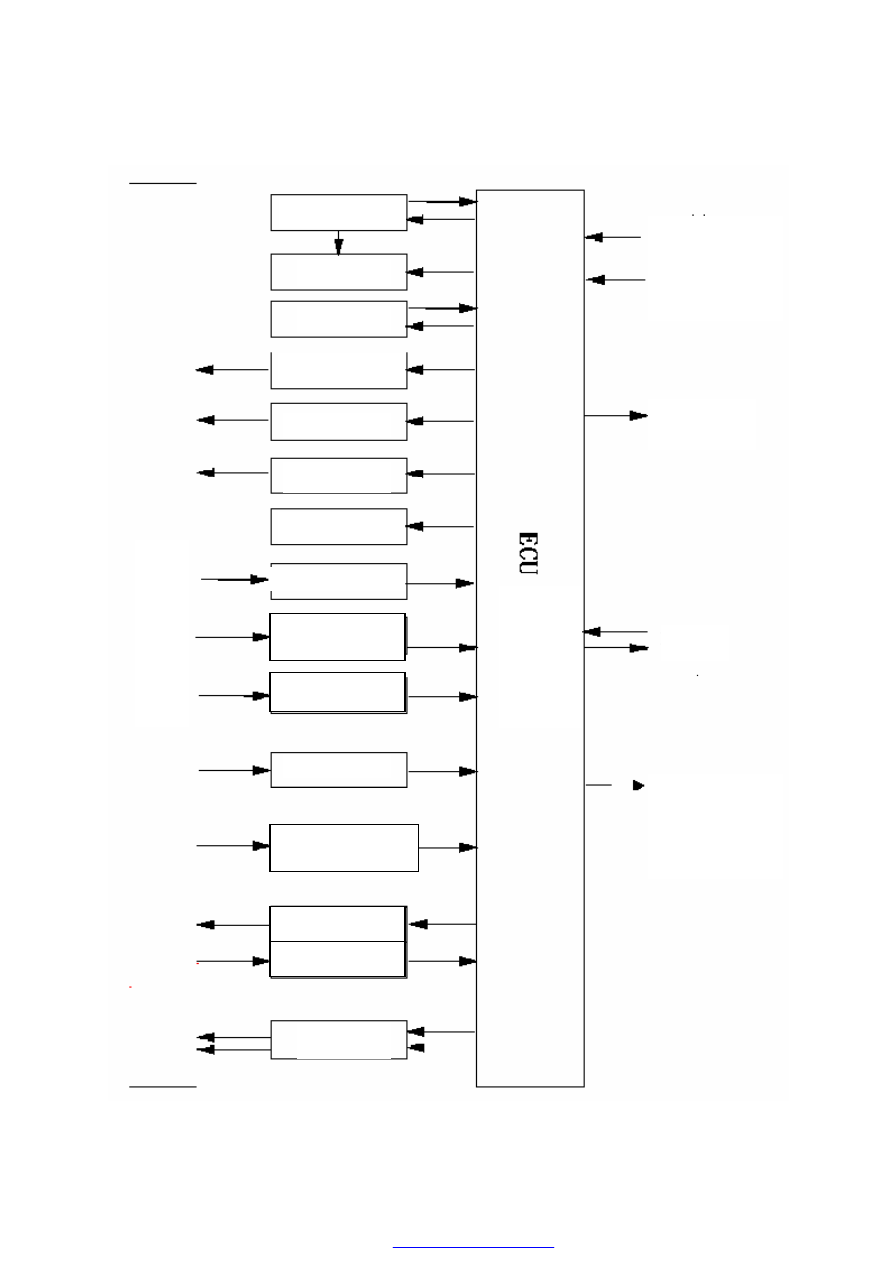

WORKING MODULE TABLE FOR FUEL INJECTION / IGNITION

SYSTEM







E

ng
ine


Power supply relay

Fuel pump

A/C relay

Idling speed step motor

Fuel injector

Ignition coil

Carbon canister

solenoid valve

Coolant temperature sensor

Throttle valve

position sensor

Air pressure /

temperature sensor

Knock sensor

TDC/rotate speed sensor



Fan relay

Power supply

(Power supply    +12V)

Power supply

(15/54)

Malfunction
indicator

· Cooling  temperature

overheat alarm light

·Decoder alarm light
·R.P.M. meter



Line K



EN
G

INE


Oxygen sensor heater



Heated Oxygen sensor heater

WORKING PRINCIPLE

This system is capable of controlling the actual tested air-fuel ratio under all engine speeds to
stay  close  to the  equivalent  proportion  of the chemical  reaction,  so  as to protect the  catalyst
package and subsequently reduce the discharge of pollution. The oxygen sensor analyses the
oxygen  content  of  the  discharge  gas  using  real-time  principle  and  makes  it  possible  for  the
ECU  to  control  the  amount  of  injecting  fuel  to  correct  the  air-fuel  ratio.  The  fuel  with  a
pressure  of  about  3.5  bars  is  directly  injected  into  the  air  intake  manifold  near  the  throttle
valve.



The  fuel  injectors  of  all  cylinders  are  utilizing  a  sequential  phase  angle  control  method
according to the  intake sequence and the opening time of the  air  intake  valves; the injection
destinations are stored in the ECU map, and can  vary autonomously according to the engine
speeds  and  intake  air  pressures.  The  application  of  sensors  in  the  system  is  a  basic  strategy
used  to  correct  the  engine  under  all  operating  conditions.  The  system  is  implementing  an
induction  type  of  electrical  discharge  ignition,  where  the  power  source  module  in  the  ECU
controls the ignition timing. The ignition advance angle is calculated according to the engine
compression  ratio  and  intake  air  volume.  The  idling  speed  is  maintained  at  stable  condition
through  controlling  the  opening  of  the  branch-connection  pipe  by  a  step  motor  and  also
through the changing of the ignition points.



Other than capable of obtaining the  input signals and controlling the output components, the
system has also equipped with various other functions. These functions include the following:

- When self-diagnose that the sensor is faulty, adopt the restoration strategic control.

- Restoration of the self-regulating mixed concentration engine and variances in spare parts.

- Exchange data with the diagnostic tester.



The  idling  speed  of  the  engine  and  the  amount  of  CO  in  the  air  discharged  must  not  be
manually adjusted.
