Chery A15 / 480 LHD model. Manual - part 30

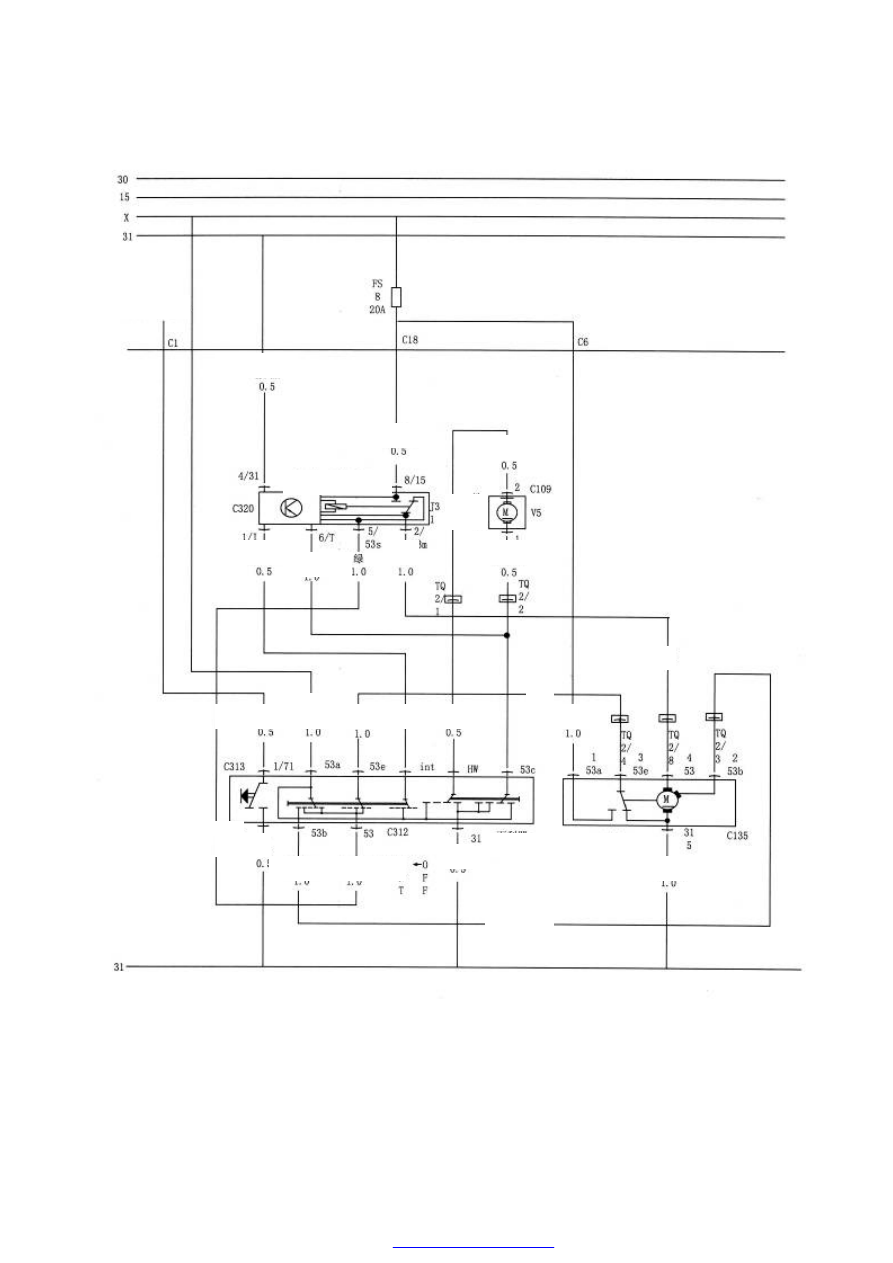

The circuit schematic diagram of the front window wiper and washer of Chery sedan A15:





































The circuit schematic diagram of the front window wiper and washer.



to horn relay

blown and black

black and blue

black and blue

Intermittent wiper relay

glay and black

green and red

green

washer

green and red

green

green

blown and blue

green

and yellow

green and black  black and blue

black and gray

horn
button

blown

black and gray  green and black

blown

black and gray

brown and yellow

wiper switch

wiper motor





The working list of wiper/washer components

Gear

Intermittent

wiper relay

(state of

conduction

between the

pins)

V5 washer

(state of

conduction

between the

pins)

Wiper switch

(state of

conduction

between the

pins)

Wiper motor

(state of

conduction

between the

pins)

Remarks

Low gear

5/53s

2/53m

B+



53e

53

B+

53

B+

B+

(power

supply

positive

grid)

High gear





53b
53a

B+

53b

B+

B+

(power

supply

positive

grid)

Intermittent

gear

1/J

2/53m

B+

8/15



int

53a

B+

53

B+

B+

(power

supply

positive

grid)

Reset gear

5/53s

2/53m

B+



53

53e

B+

53

53e
53a

B+

B+

(power

supply

positive

grid)

Washing

gear

6/T

2/53m

8/15

B+

1

B+



53a
53c

B+

53

B+

B+

(power

supply

positive

grid)





REMOVAL/INSTALLATION OF WIPER WASHER SYSTEM



1. INSTALLATION/REMOVAL OF THE WIPER SYSTEM:

l Disconnect the negative grid of the battery;

l Assemble the wiper blade and wiper arm;

l Open the front hood;





l Place the wiper link-rod inside and concentric the fastening hole with the welded nut of car
body;

l Tighten it with 3 bolts and washers, and the tightening torque is 9N·m;

l  Install  the  water  channel  guard  for  the  front  window  and  other  parts  (see  car  body

instruction for details);

l  According  to  the  arrow  printed  on  the  front  window,  align  the  wiper  blade  with  the

assembling arrow on the window; place the wiper arm into the wiper arm shaft, tighten the
fastening  nut  of  the  wiper  arm  and  in  the  mean  time  press  the  blade  tightly  without
moving;

l Tighten the wiper arm with 2 nuts with tightening torque of 16～19 Nm, and  install the
guard plate.

l The installing steps are reverse to those for removal.

2. INSTALLATION/REMOVAL OF THE WASHER SYSTEM

l Install 6 fastening clips of the washing liquid tube and 1 guard sleeve;

l Install the nozzle on the front hood;

l  Insert  one  end  of  the  washing  liquid  tube  into  the  washing  liquid  container,  install  the

washing liquid tube in the correct direction and insert the connector to the nozzle properly;

l Align the washing liquid container with the stationery jaw of car body, and tighten it with 1

nut and washer.

l The installing steps are reverse to those for removal.



FAULT DIAGNOSIS AND TROUBLESHOOTING

Functioning

state of the
component

Malfunction

symptom

Malfunction

reasons

Malfunction

diagnosis and

troubleshooting

Remarks

The  wiper  motor
does

not

function.

When

the

ignition

switch

is turned on, turn
the  wiper  switch
to  (intermittent
wiping),

(slow

wiping),

(fast

wiping),
(short-time
wiping) position,
the  wiper  motor
always  does  not
function.

(1)  The  power
supply  circuit  of
the  wiper  motor
is open.
(2)  Poor  contact
of  the  ignition
switch  and  the
wiper switch.
(3)  There  is  an
open

circuited

point

in

the

wiper motor.


(1)  Check  the  circuit
of  the  wiper  power  to
see  whether  there  is
any  open  circuit.  If
there

is,

fix

it

immediately.
(2)  Test  the  voltage  of
each  point  of  the
motor  winding  with
multimeter,  and  verify
that  the  motor  circuit
is  open.  If  it  is  open,
replace the motor.









(3)  Verify  that  the
wiper  switch  and  the
X-contact

off-load

relay

function

normally.

Otherwise,

replace

the

corresponding parts.

The  intermittent
wiping  does  not
function.

When

the

ignition

switch

is turned on, turn
the  wiper  switch
to  (intermittent
wiping) position,
the  wiper  motor
does

not

function
intermittently.

(1)  The  circuit
of

the

wiper

intermittent
controller

is

open.
(2)  The  internal
part of the wiper
intermittent
controller

is

damaged.


(1) Verify that the  fuse
S8 in the relay box and
the

wiper

relay,

8/15-contact  off-load
relay are normal.
(2)  If  the  fuse  and  the
relay

are

normal,

verify  that  whether the
intermittent  controller
circuit  of  the  wiper  is
open.
The route of the circuit
is as follows:
Turn  on  the  ignition
switch

→

  wiper  motor

terminal  5F/2

→

  turn

on

the

intermittent

gear

-5F/5

→



intermittent  controller
relay

1/J

→



intermittent  controller
relay function.
Fuse S8 → wiper relay
terminal 8/15 → wiper
relay  terminal  2/53M
→ the 2# socket of the
relay  base  connector  S
→ green wire → wiper
motor terminal 4/53 →
wiper  motor  terminal
5/31  →  brown/yellow
wire → grounding.
(3) If the circuit works
properly,  it  is  the
malfunction  of  wiper
intermittent controller.
