Рис.4




Рис. 4



6.2. Произведите замену поврежденного жгута проводов. После замены

поврежденной проводки снова закройте дверь при помощи пульта
дистанционного управления, центральная система блокировки
может работать нормально.

7.   Произведите замену центрального замка.












Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин







повреждение

Повреждение



















Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 28 » октября 2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Затрудненное переключение передач с 5-й на 4-ю, с 5-й на 3-ю, с передачи заднего
хода на 1-ю.
Модель: «CHERY»

QQ6, A1 ,  S22

.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-C0213



от

02.06.2008 г.

ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-291

28.10.2008г.

1

3

Причина

Неисправность механизма переключения передач.



Метод

устранения



1.  Слейте масло с КПП;
2.  Снимите КПП с автомобиля;
3.  Переключите КПП в нейтральное положение;

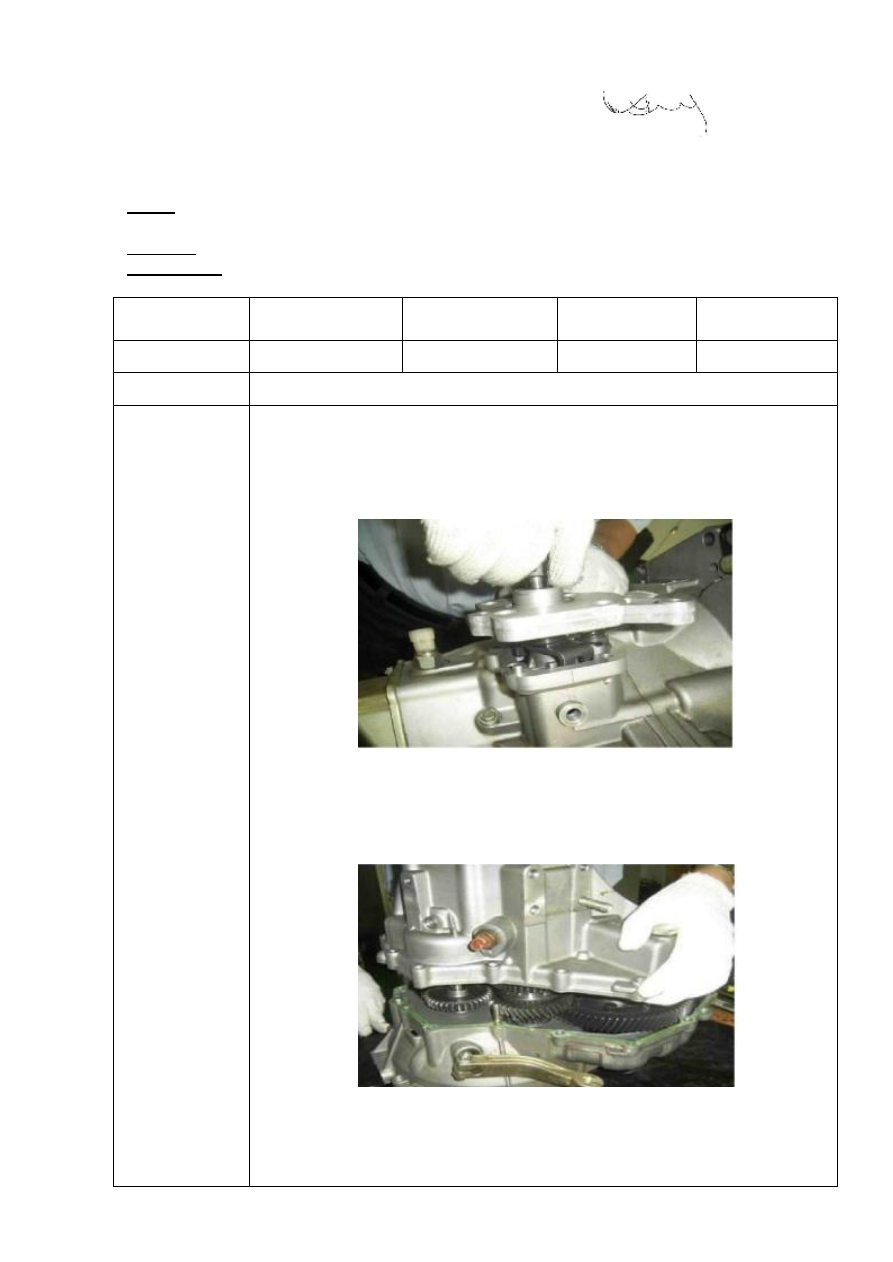

4.  Снимите механизм переключения передач (Рис.1);















Рис.1



5.  Снимите корпус КПП (Рис.2)















Рис. 2




6.  Открутите болты кронштейна коромысла датчика передачи заднего

хода, снимите коромысло датчика передачи заднего хода в сб. (Рис.3)















Рис. 3



7.  Снимите первичный, вторичный валы и механизм переключения

передач.


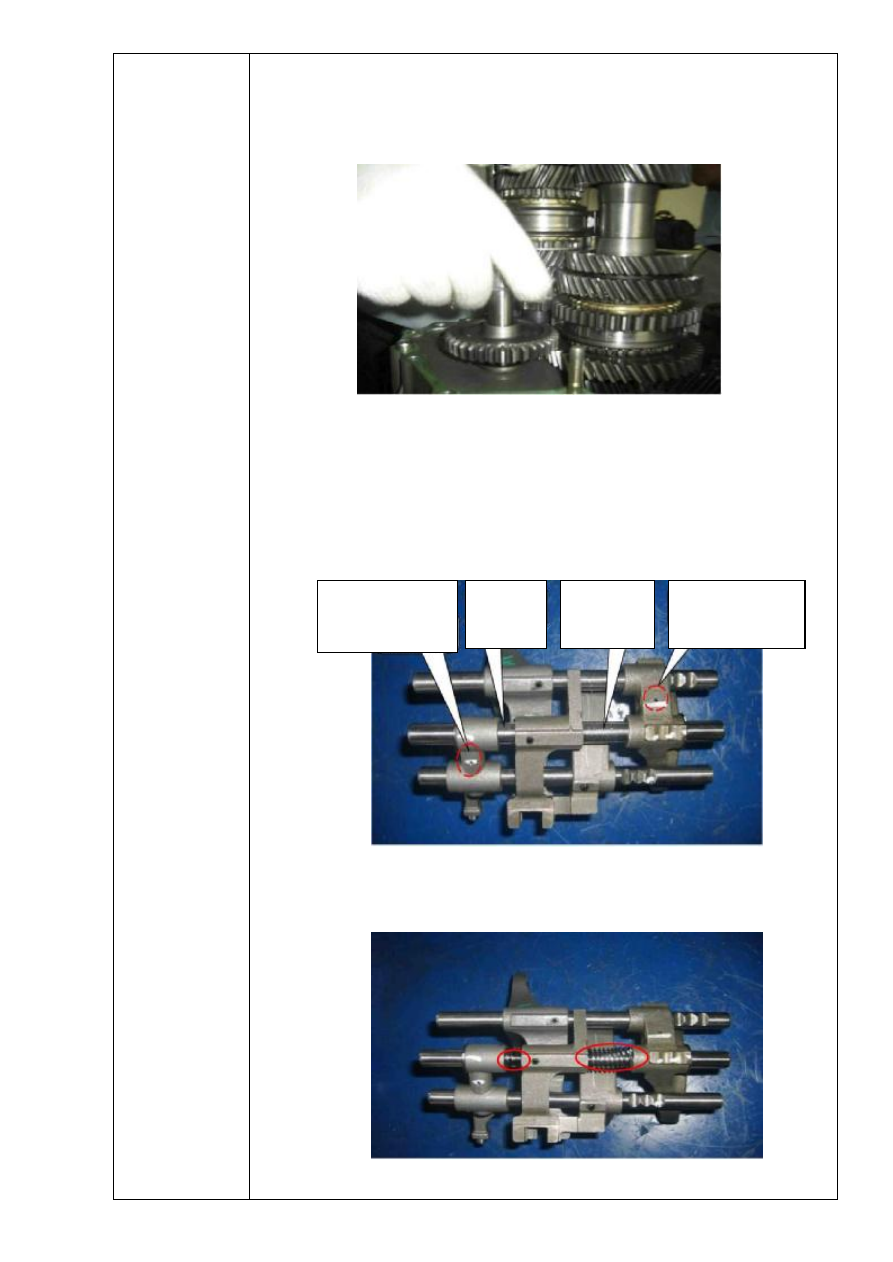

8.   Произведите ремонт механизма переключения передач в следующей

последовательности: (Рис.4)
















Рис. 4



9. Механизм переключения передач после ремонта (Рис.5)
















Рис. 5

А:

Заменить на новый
штифт
внут.блокировки

В:



добавьте
короткую
пружину

С:



добавьте
длинную
пружину

D:

Заменить на новый
штифт
внут.блокировки

Кат. № детали

1.  Штифт внутренней блокировки - 513MHA-1702305
2.  Пружина вилки переключения передачи заднего хода -
      513MHA-1702307 (Короткая пружина).
3.  Пружина вилки переключения 5-й передачи и передачи заднего

хода - 513MHA-1702306 (Длинная пружина).



Примечание:

1.  При демонтаже необходимо обеспечить сохранность сальника.
2.  После демонтажа необходимо детали промыть.
3.  Перед сборкой необходимо смазать механизм переключения передач.








Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин
