ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Затрудненное переключение 1-й и 2-й передач.
Модель: «CHERY» А21.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-C0212



от

29.05.2008 г.

ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-286

24.10.2008г.

1

2

Причина

Неисправность синхронизатора.



Метод

устранения



1.  Слейте масло с КПП;
2.  Снимите КПП с автомобиля;
3.  Переключите КПП в нейтральное положение;

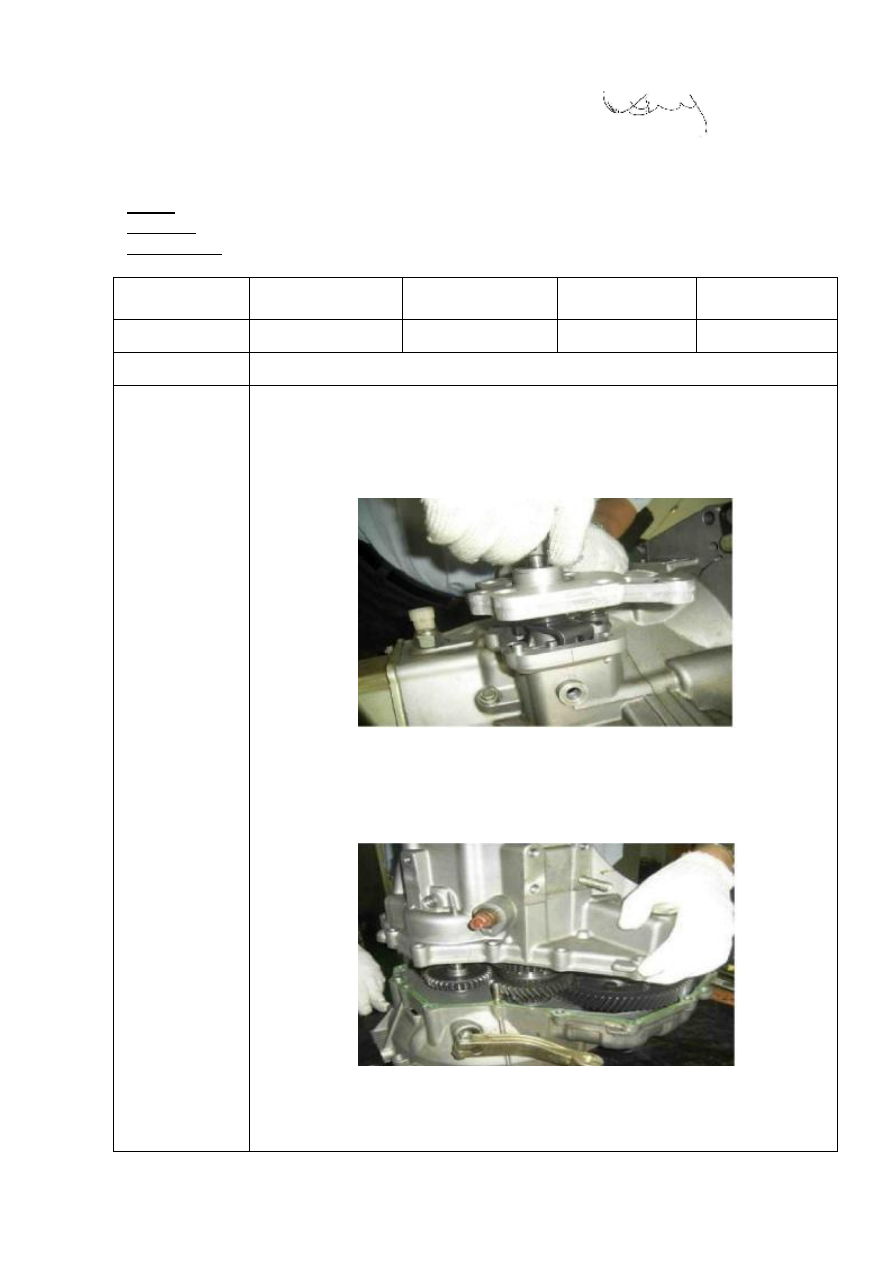

4.  Снимите механизм переключения передач (Рис.1);















Рис.1



5.  Снимите корпус КПП (Рис.2)















Рис. 2




6.  Открутите болты кронштейна коромысла датчика передачи заднего

хода, снимите коромысло датчика передачи заднего хода в сб. (Рис.3)















Рис. 3



7.  Снимите первичный, вторичный валы и механизм переключения

передач.

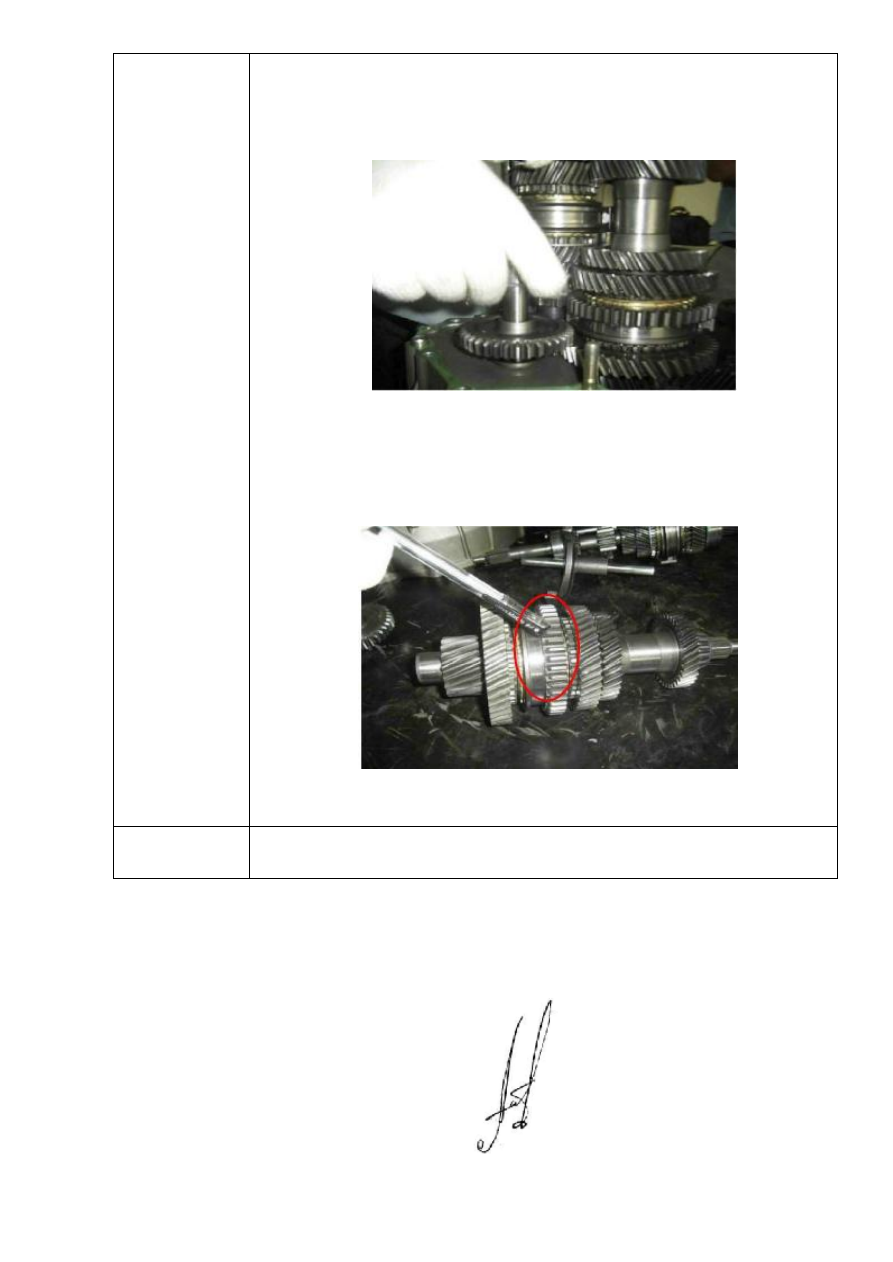

8.  Произведите замену синхронизаторов 1-й и 2-й передач. (Рис.4)















Рис. 4



Кат. № детали

Синхронизатор - QR513MHA-1701420



Примечание:

1.  При демонтаже необходимо обеспечить сохранность сальника.
2.  После демонтажа необходимо детали промыть.
3.  Перед установкой новых синхронизаторов – необходимо их смазать.




Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин






















Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 23 » октября 2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Изменение конструкции и места расположения фильтра системы отопления
кондиционирования и вентиляции.
Модель: «Elara» A21
Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-B0221 от
25.09.2008 г.




ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-287

23.10.2008г.

1



Причина

Изменение конструкции системы отопления вентиляции и

кондиционирования автомобиля.

Внедренные

изменения



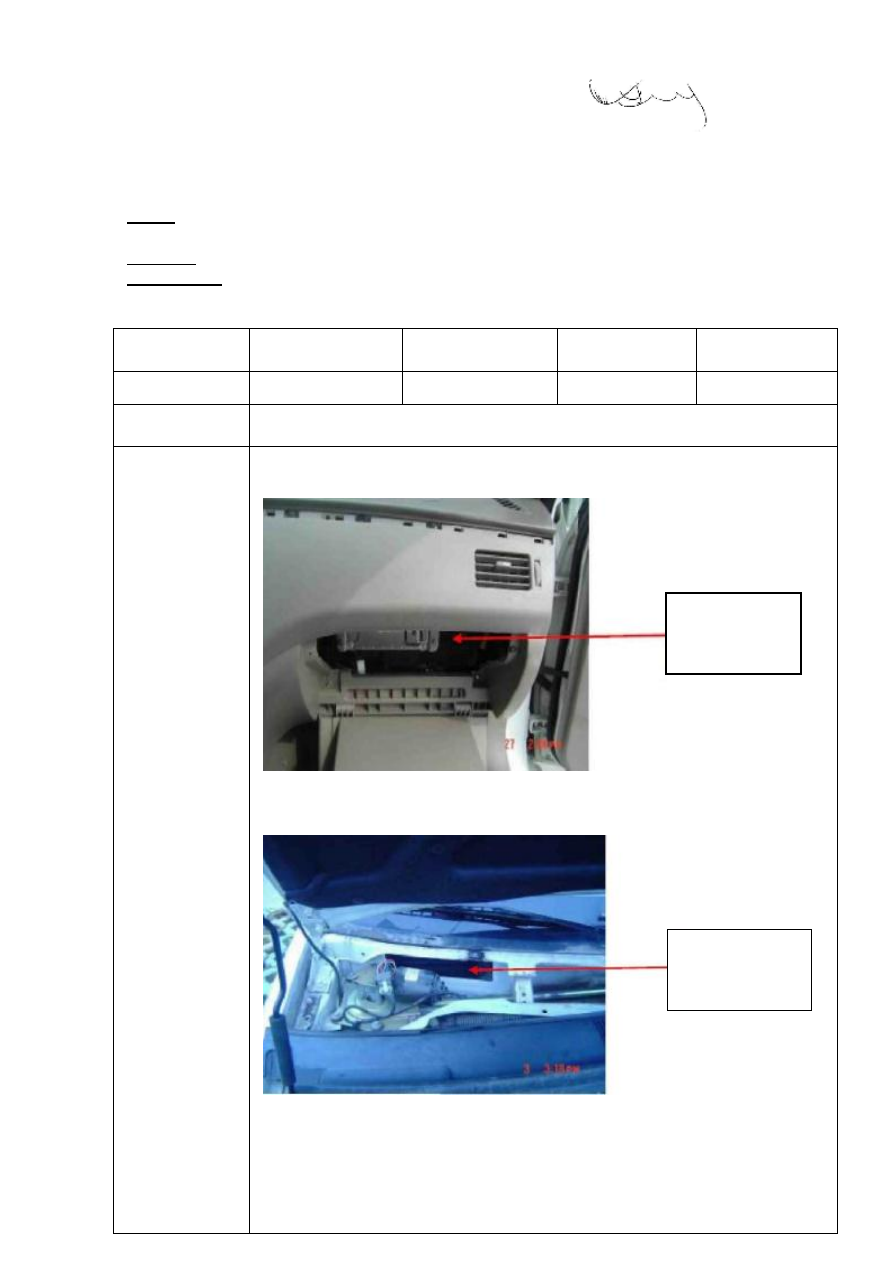

1. Изменено место расположения фильтрующего элемента (Рис. 1,2).















                          Рис. 1

















                          Рис. 2







Место установки

фильтра до

изменения

Место установки

фильтра после

изменения


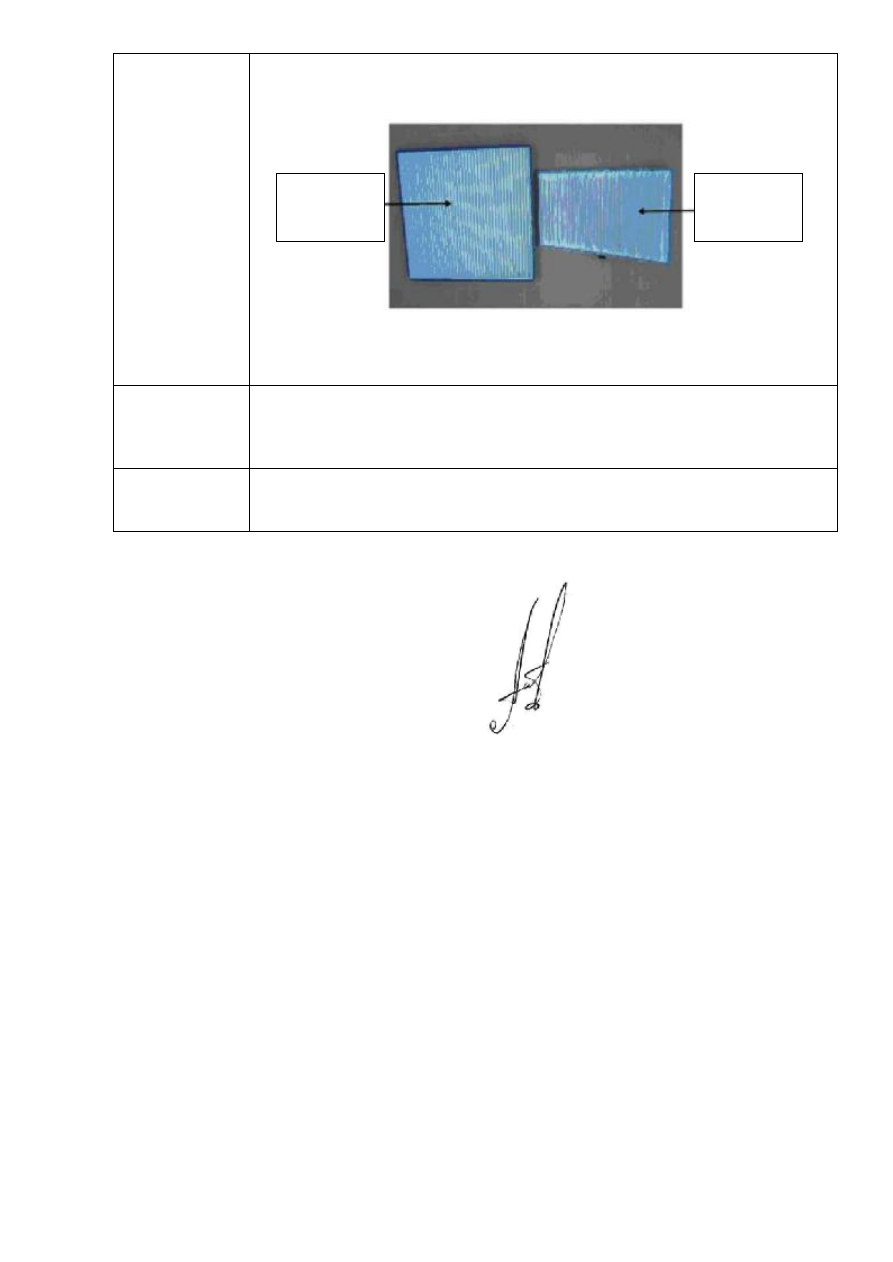

2. Изменена конструкция фильтрующего элемента (Рис. 3)














Рис. 3




VIN-код и

дата

внедрения

изменений

Данные конструктивные изменения были внедрены с 07.08.2007,

начиная с VIN-кода: LVVDC11B47D196810.

Каталожные

номера

деталей

Фильтрующий элемент старого образца - A21-8121010;
Фильтрующий элемент нового образца - A21-9EC8121010.










Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин
