Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















«___»__________2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Разрядка АКБ при отключеном электрооборудовании.
Модель: «CHERY» А15 с двигателем SQR 480, оснащенные генератором с кодом
производителя «1JT».



Основание: Бюллетени «CHERY AUTOMOBILE CO., LTD» №: ТВ-Е0211 от
14.05.2008 г., ОГК № 100-08 от 02.09.08 г.




ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-280

18.09.2008г.

1

3

Причина

Разрядка АКБ при отключеном электрооборудовании.

Метод

устранения




Для устранения данной неисправности необходим монтаж
дополнительного диода в жгут проводов комбинации приборов.

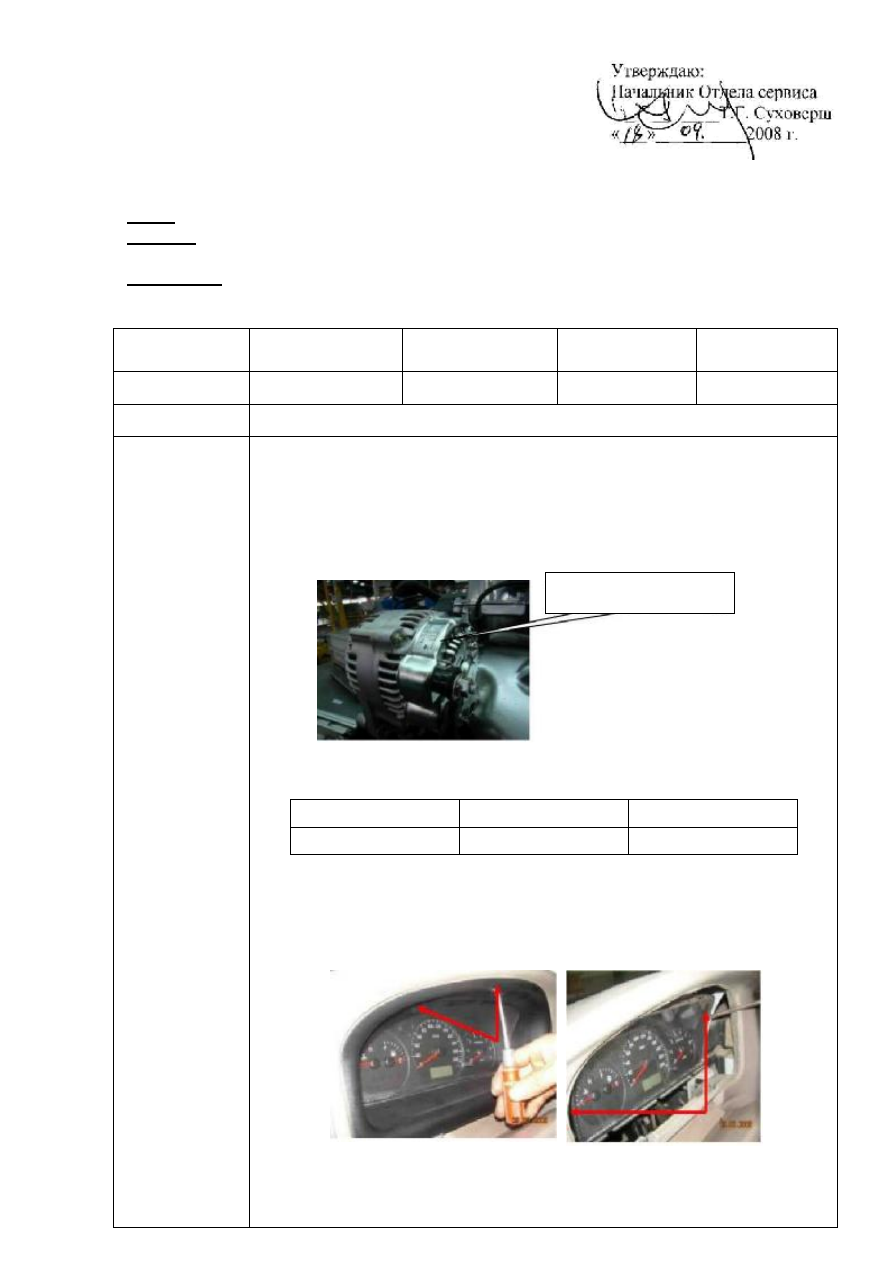

1. Убедитесь в том, что автомобиль оборудован генератором с кодом
производителя «1JT».












     Информация по генератору:

Код производителя

Кат. № детали

Марка производителя

1JT

A11-3701110BA

CHCD





2.  Снять  отрицательную  клемму  батареи,  снять  крышку  комбинации

приборов и комбинацию приборов;

















Код производителя -

1JT



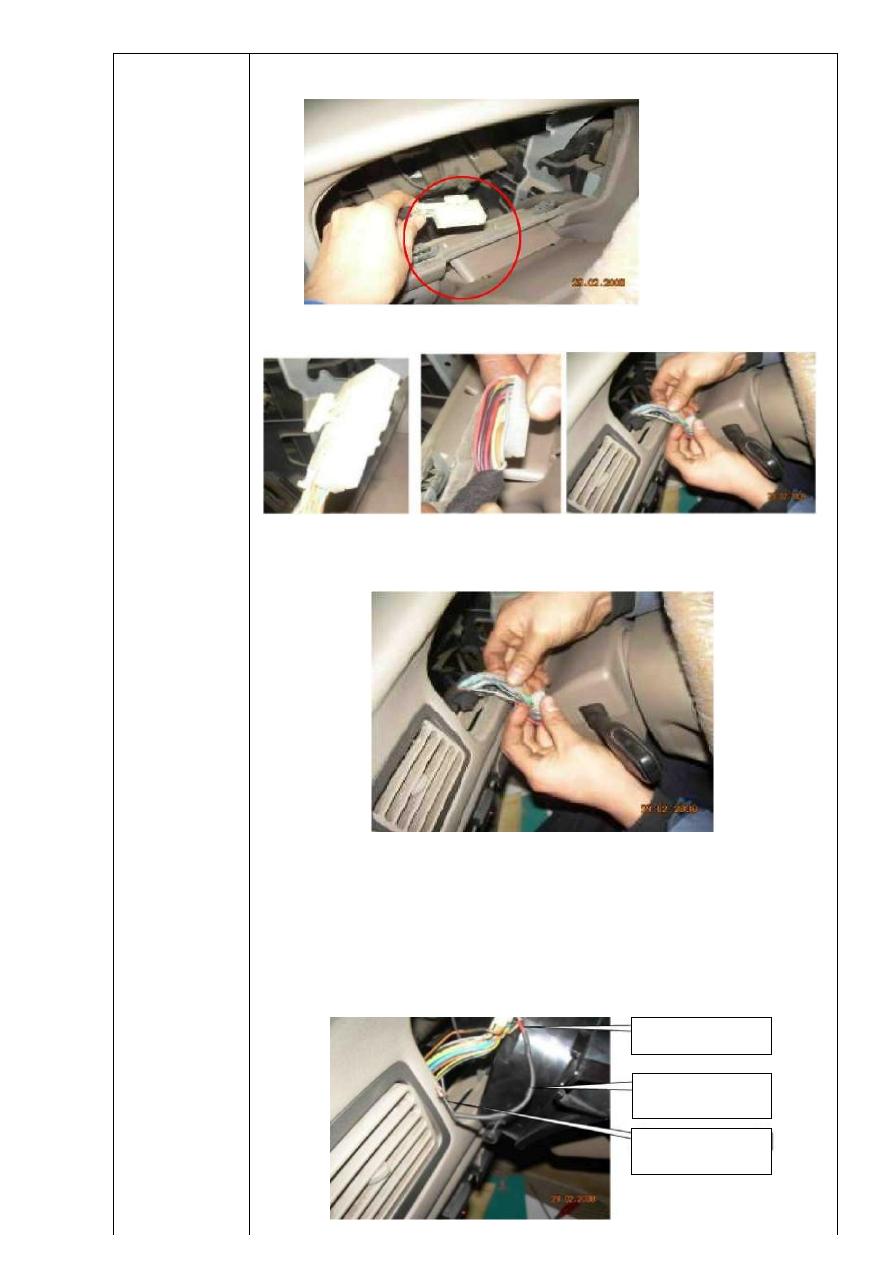

3. Отсоединить разъем комбинации приборов;














4.

Вытянуть разъем комбинации приборов;

5

. Снять изоляцию со жгута проводов комбинации приборов

(ориентировочно 10 см.);







         6.

Найти провод 18-ти пинового контакта в соединительном разъеме

(белый провод с коричневой полосой) и обрезать этот провод;


        7.  Подсоединить  диод  (поставляемый  «CHERY  AUTOMOBILE  CO.,

LTD»)  в  разорваный  промежуток  18-ти  пинового  контакта  при
помощи  плоскогубцев  (красный  конец  диода  подсоединить  к
тому концу провода, который ближе к соединительному разъему,
а черный конец диода подсоединить к другому концу провода);















Черный конец диода

Красный конец диода

Диод поставляемый



компанией «Чери».


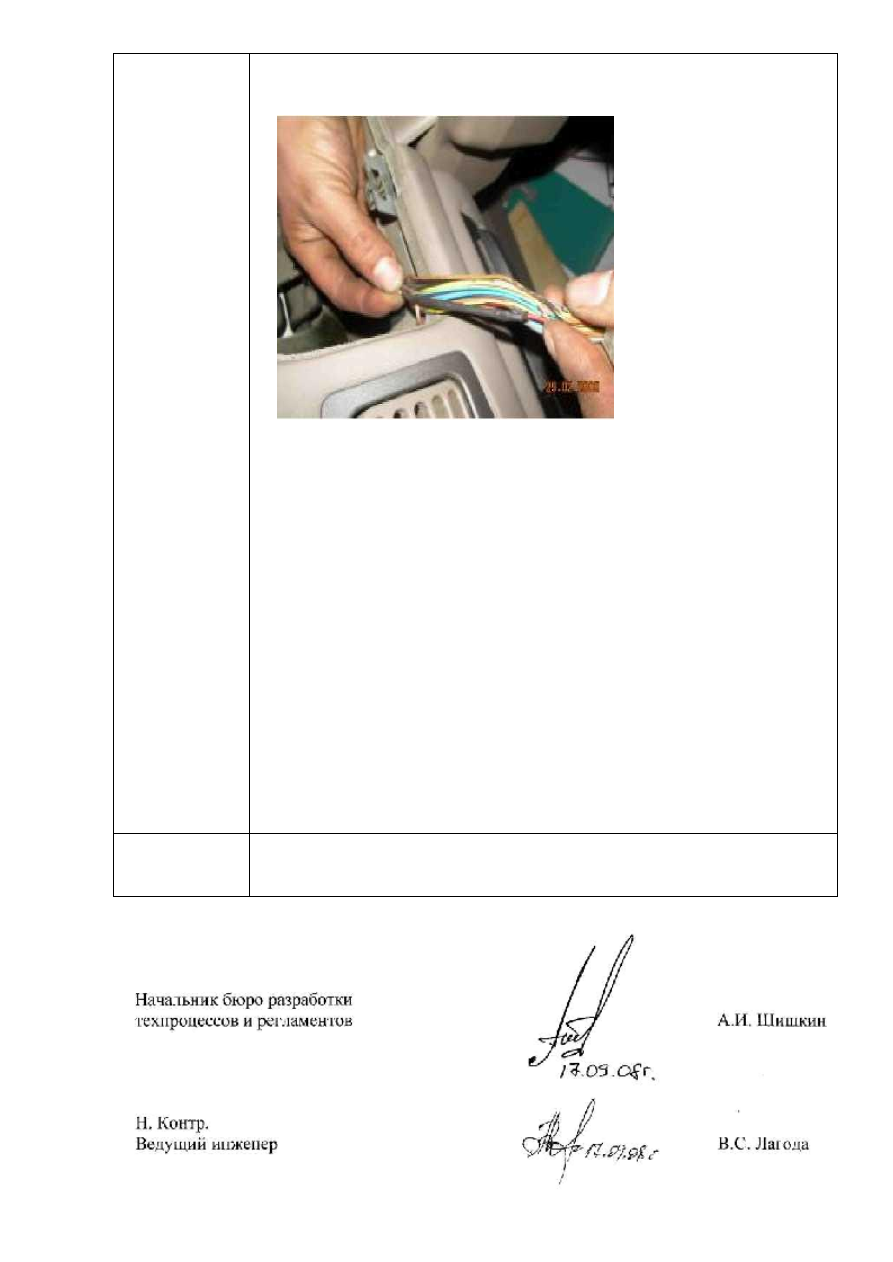

 8.

Связать жгут проводов комбинации приборов изолирующей лентой;





     9.

Подсоединить  отрицательную  клемму  АКБ  и  закрыть  все  двери.

Затем при помощи мультиметра проверить напряжение между 18-м
штыревым  контактом  соединительного  разъема  и  массой.  Если
напряжение в пределах 0,10 В – 0,30 В, это значит, что описанная
выше процедура выполнена успешно.


    10. Установить на место крышку соединительного разъема,
комбинацию приборов и крышку комбинации приборов

.



Примечание:

1.  Применяемый инструмент:

- Крестовая отвертка;
- Ножницы;
- Изоляционная лента;
- Специальные зажимы;
- Диод.

2.  После выполнения ремонта необходимо заполнить Карту

регистрации претензий (Приложение в эл. виде).





VIN-Код



См. прилагаемый перечень в эл. виде.








Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин





Н. Контр.
Ведущий инженер















В.С. Лагода







































Утверждаю:



















Начальник Отдела сервиса



















____________Т.Г. Суховерш



















« 24 » октября 2008 г.


ИНФОРМАЦИОННЫЙ БЮЛЛЕТЕНЬ



Тема: Повышение сопротивления и перегрев контакта клеммы «+» АКБ.
Модель: «CHERY» А21.



Основание: Бюллетень «CHERY AUTOMOBILE CO., LTD» №: TB-E0220 от
23.09.2008 г.

ЗАО ЗАЗ"

Номер

бюллетеня

Дата выпуска

Лист

Листов

Отдел сервиса

№ 75-285

24.10.2008г.

1

1

Причина

Ослабление крепления клеммы «+» АКБ.



Метод

устранения



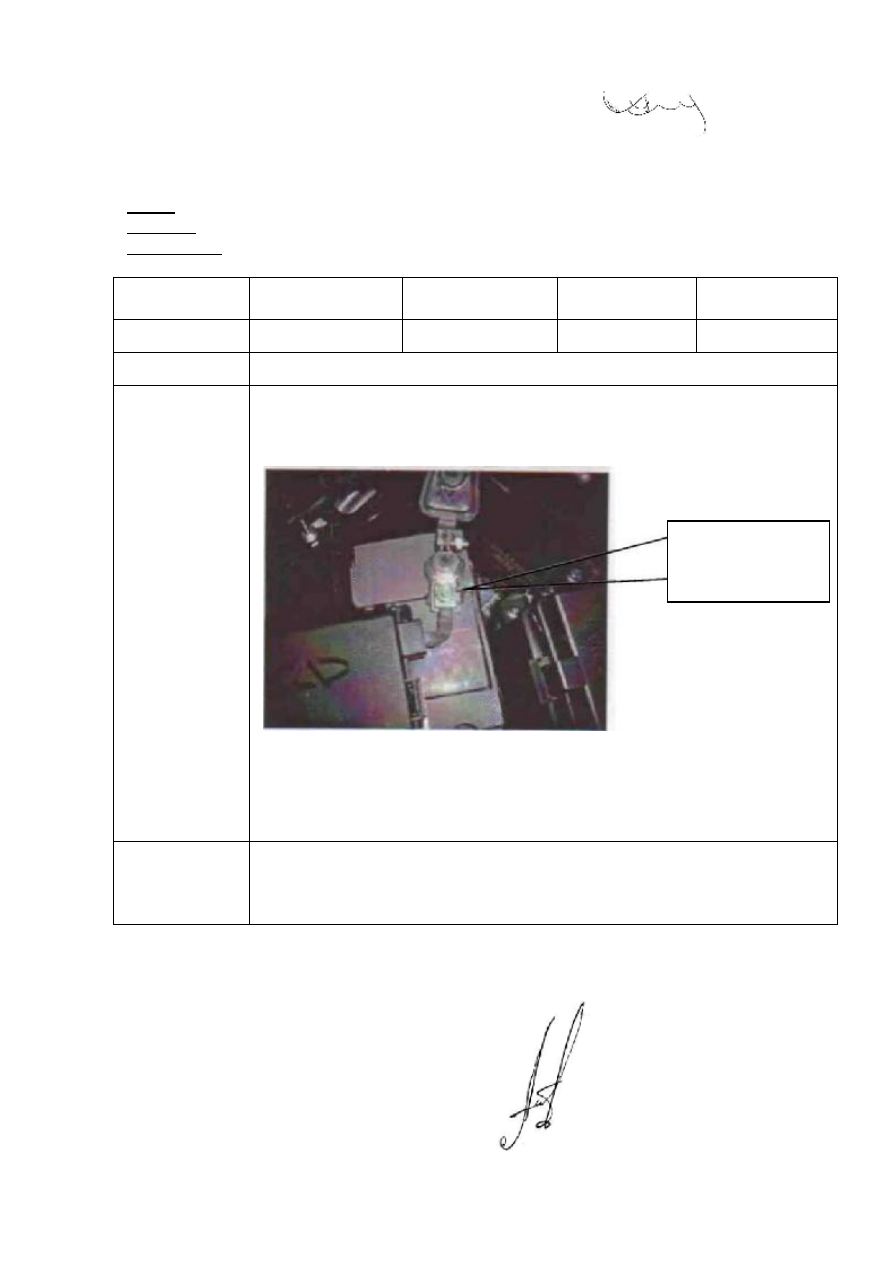

1.  Открыть капот;
2.  Открыть предохранительную крышку клеммы «+» АКБ.
3.  Произвести затяжку гайки М8 с усилием 12±2Нм. См. Рис. 1.
















                           Рис. 1

4.  Данную операцию необходимо выполнять при обращении

владельцев на СТО и при выполнении планового ТО.



VIN-Код


Вышеуказанную операцию необходимо выполнять на автомобилях

с VIN – кодами до - 8D239148




Примечание:
Данная  операция  является  обязательной  при  выполнении  ППА  автомобилей,  в
соответствии с утвержденной нормативно-технической документацией  ЗАО "ЗАЗ".


Начальник бюро разработки
техпроцессов и регламентов













А.И. Шишкин





Затянуть гайку
