Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)



(поз. 2) замка и за счет увеличенных отверстий крепления передвинуть

замок в нужное положение. Завернуть болты (поз. 1), проверить работу зам-
ка.

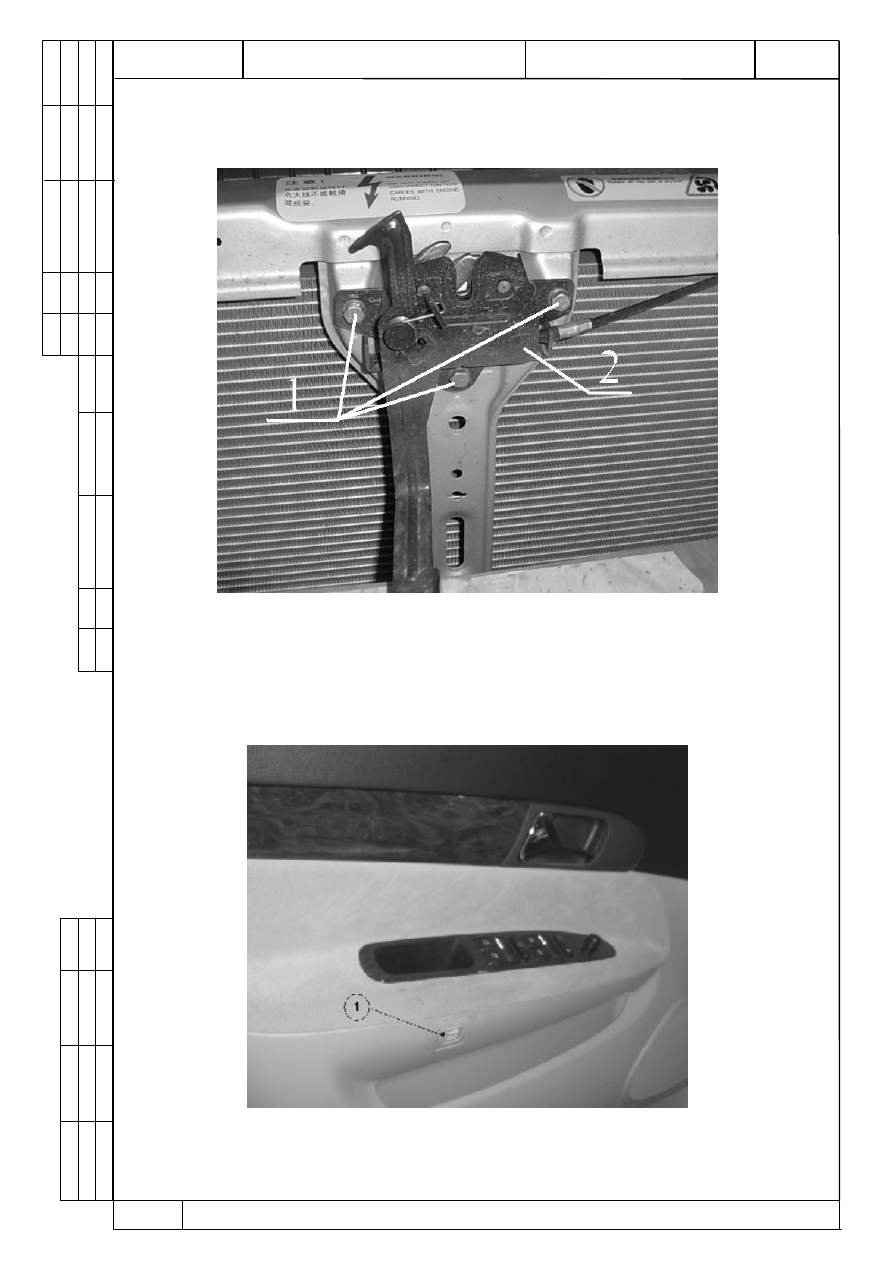

Рис.30 Замок капота:



1 – болты крепления; 2 – корпус замка;

Для открытия багажника нажать на кнопку открытия багажника распо-

ложенную в двери водителя.


















Рис.31 Кнопка открытия багажника.




ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

27



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)

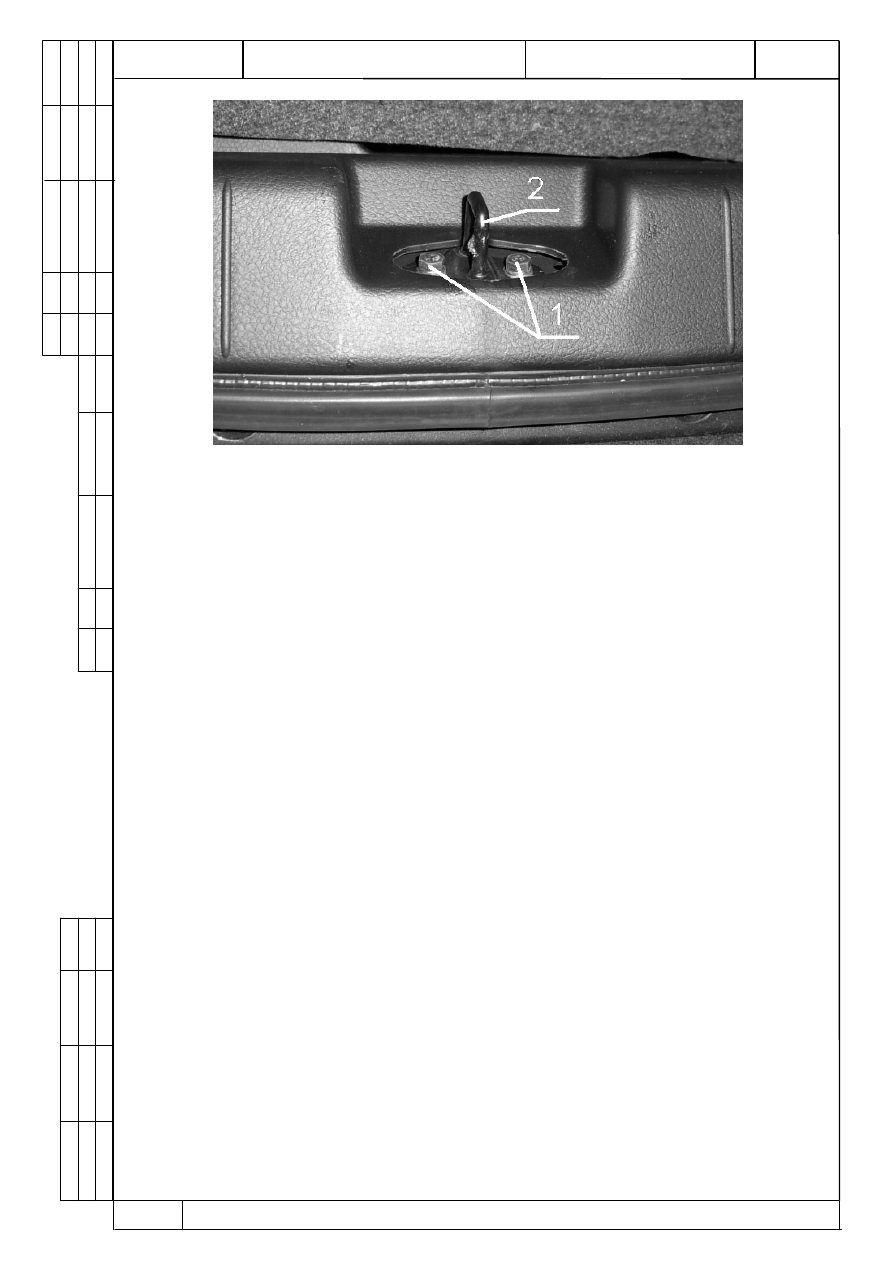

Рис.32  Замок багажника.
