Автомобили Chery: руководства по ТО - часть 453

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

18



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)






Быстрое  очищение.  Переместите  рычаг  в

позицию 3 (HI).





Рычаг омывателя ветрового стекла. Потя-

гните рычаг в направлении к рулю – жидкость
будет  разбрызгана  на  ветровое  стекло.  Отпус-
тите рычаг, чтобы остановить разбрызгивание.





Не разбрызгивайте жидкость больше 10 се-

кунд  и  никогда  не  используйте  стеклоомыва-
тель, когда бачок пустой.



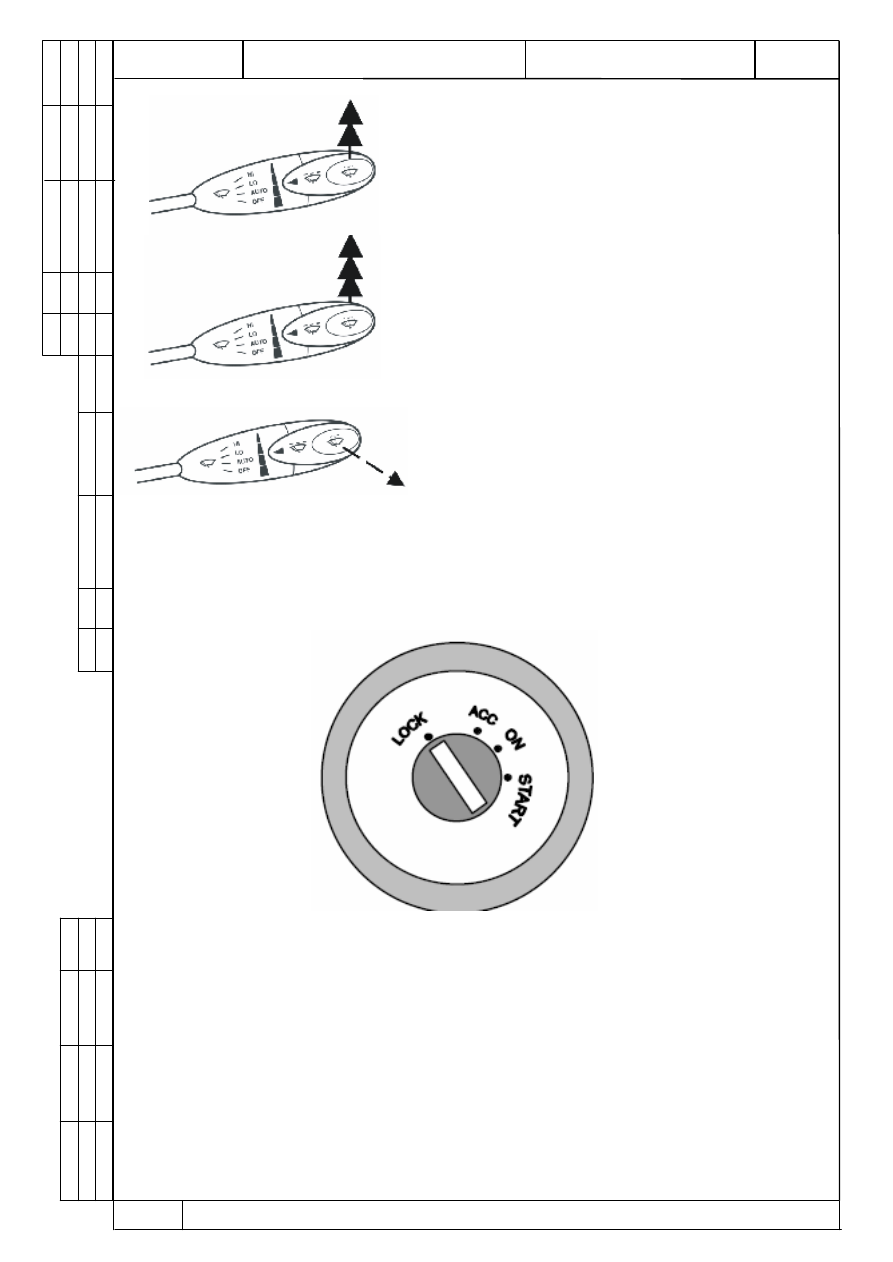

Рис. 17 Подрулевые переключатели.




6.3 Проверить работу замка зажигания.





























Рис. 18. Выключатель зажигания.



Положение ключа в выключателе зажигания:



LOCK – зажигание выключено, рулевое колесо заблокировано.
ACC – противоугонная система руля разблокирована.
ON – зажигание.
START – пуск двигателя.


ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

19



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)



  6.4 Проверить работоспособность выключателя и обогревателя стекла задка

и обогревателя сидений (в зависимости от комплектации).

  Для проверки необходимо нажать на кнопку выключателя электрообогре-

вателя стекла задка и визуально убедиться в исправности светового индика-

тора,  поднести  руку  к  стеклу  и  убедиться  в  теплоотдаче  нагревательных

элементов, аналогично проверить работоспособность обогревателя сидений.



6.5  Проверить  и  при  необходимости  отрегулировать  работу  вспомога-

тельного оборудования салона.


6.5.1  Проверить возможность регулировки зеркала заднего вида.


Зеркало  должно  перемещаться  как  в  вертикальной,  так  и  в  горизонталь-

ной плоскости.



6.5.2 Проверить исправность плафона освещения салона.



6.5.3 Проверить исправность противосолнечных козырьков.




Противосолнечные  козырьки  должны  легко  опускаться  и  подни-

маться, козырек водителя должен отводиться в сторону. В поднятом поло-
жении  противосолнечные  козырьки  не  должны  самопроизвольно  опус-
каться.  Проверить  наличие  зеркала  на  задней  стороне  противосолнечного
козырька пассажира.


6.5.4 Проверить исправность замка и подсветки вещевого ящика.


Открыть  крышку    вещевого  ящика,    для  чего  потянуть  на  себя  ручку    и

откинуть    крышку  вниз,  включить  зажигание    и  при  открытой  крышке
внутренняя  часть  вещевого  ящика  должна  освещаться  лампой  освещения
вещевого ящика.


6.5.5 Проверить исправность прикуривателя.










ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

20



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)



6.6 Проверить и при необходимости отрегулировать работу наружных

зеркал.



Наружные зеркала имеют ручную регулировку из салона.

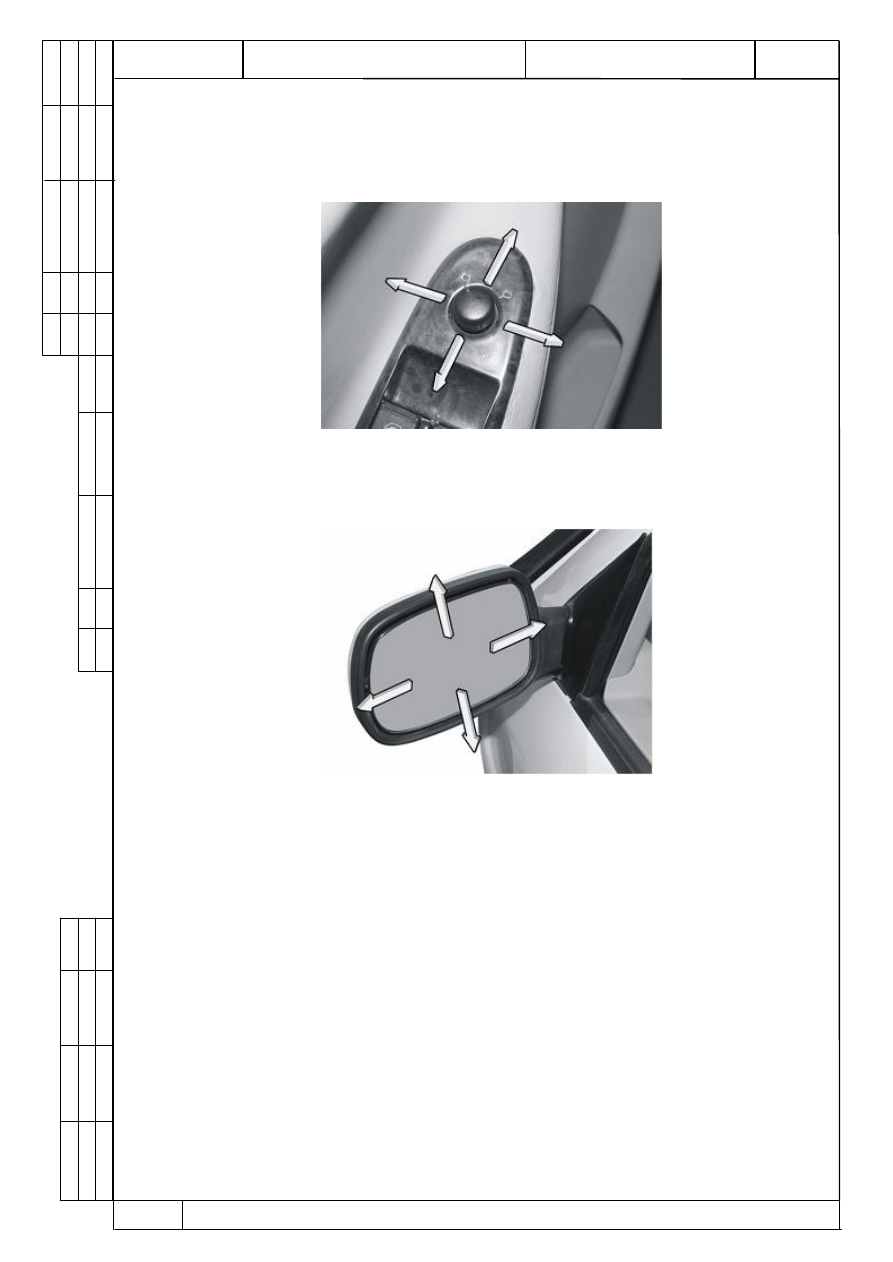

Рис. 19. Рычаги регулировки наружных зеркал

(в зависимости от комплектации).














Рис.20 Изменение положения зеркала при перемещении рычага (рис.19)




6.7 Проверить работу стеклоподъёмников дверей.

При  проверке  работоспособности  стеклоподъёмника  передней  двери

стекло должно прекратить движение вверх или вниз сразу после прекраще-

ния воздействия на клавишу привода стеклоподъёмника, перекос стекла по

проему или самопроизвольное опускание стекла не допускается.

  При выявлении отклонений отрегулировать.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917







Лист

21



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.055

Технологическая инструкция по проведению предпродажной подготовки автомобиля CHERY(В11)

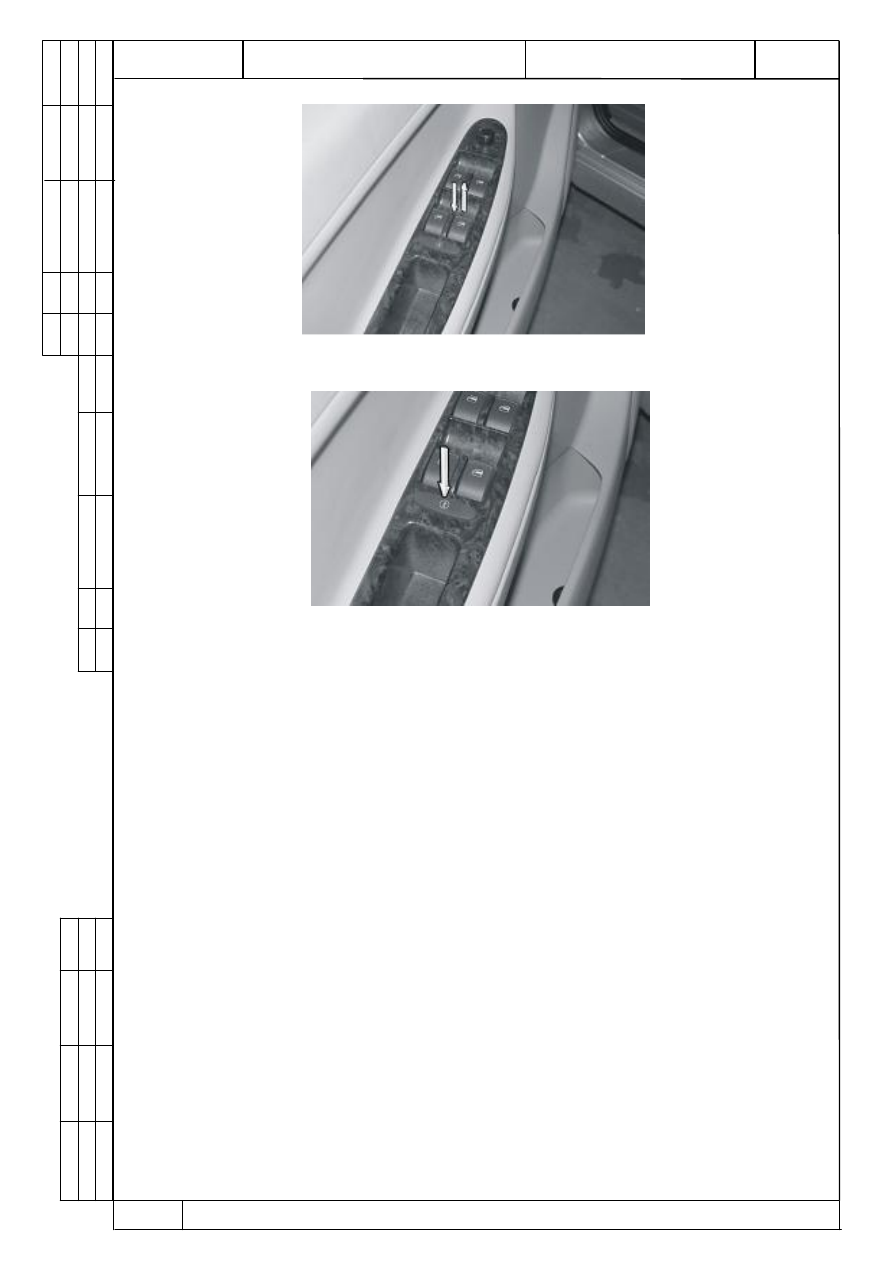

Рис. 21 Механизмы управления стеклоподъемниками автомобиля.

.











Рис. 22 Кнопка блокировки кнопок управления стеклоподъемниками

пассажиров.


6.8  Проверить работу замков и катушек ремней безопасности.



При правильном замыкании язычка в замке должен быть слышен харак-

терный  щелчок.  Вытянутая  из  катушки  лента  под  действием  возвратной

пружины  должна  втянуться  на  место.  Возврат  ленты  в  катушку  не  обяза-

тельно  должен  быть  полным;  для  полного  втягивания  ленту  необходимо

слегка оттянуть и плавно отпустить.







  6.9  Проверить  работу  механизма  перемещения  передних  сидений  в  про-

дольном направлении.

Передвижение  сидения  на  салазках    должно  быть  легким  и  плавным,

без заедания. При заблокированном механизме перемещение сидения  не до-

пускается. Блокировка должна осуществляться в любом (между двумя край-

ними) фиксированном положении сидения.
