Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

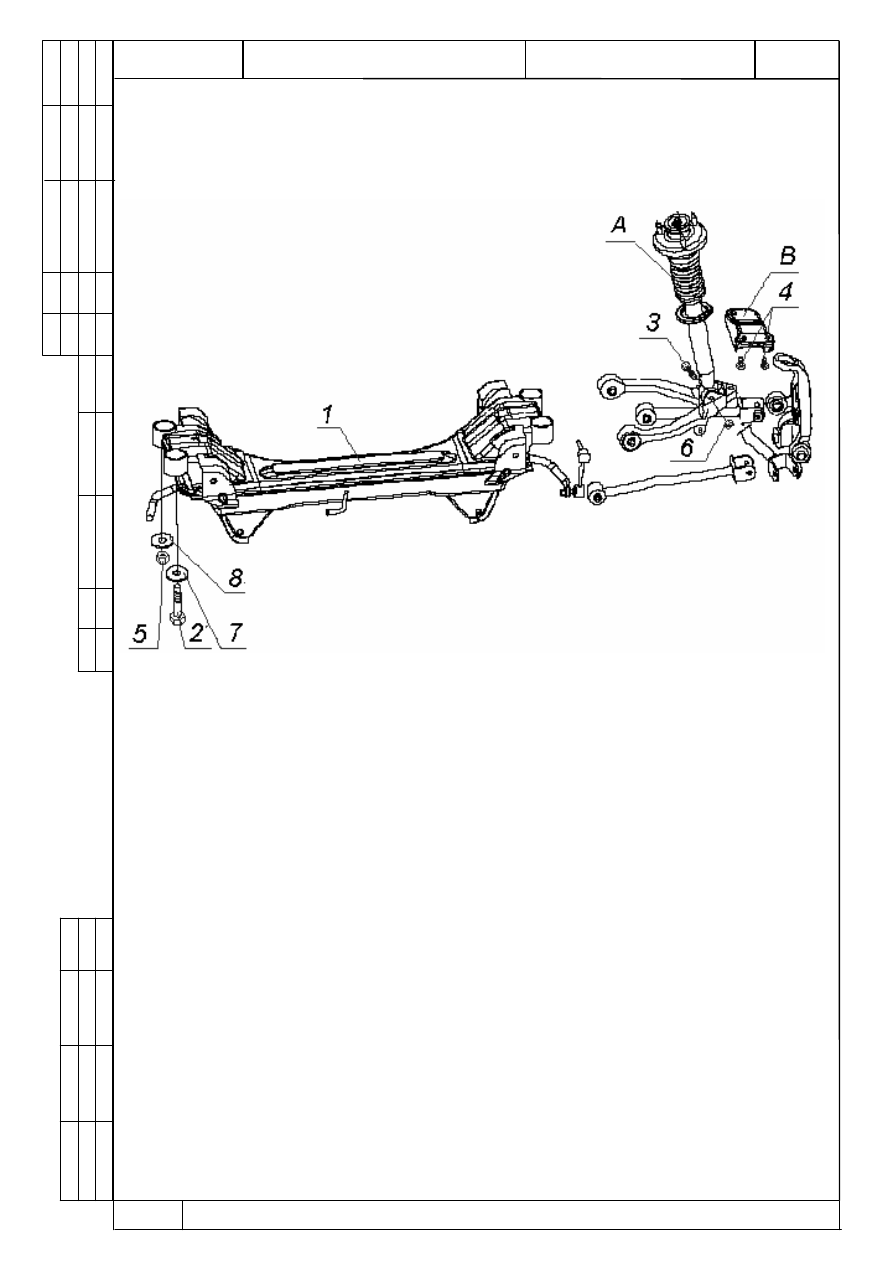

Рис. 40. Крепление задней подвески.



2  – балка; 2 - болт М12х120, S17; 3 - болт М12х92 S17; 4 - болт М12х60 S15;
5 – гайка М12, S18; 6 - гайка М12, S22; 7, 8 – шайба.

Проверить крепление привода ручного тормоза и защитных колпачков тро-

са ручного тормоза,



состояние оболочки троса.



16.5 ПРОВЕРКА ПОДШИПНИКОВ ЗАДНИХ КОЛЕС.

 Проконтролировать  зазор в подшипниках при вывешенных задних коле-
сах. Осевой зазор должен быть в пределах 0,03...0,13 мм. Если зазор выхо-
дит за указанные пределы или подшипник «шумит» при езде – заменить.

16.6 КОНТРОЛЬ СОСТОЯНИЯ КОЛОДОК И ДИСКОВ ЗАДНИХ
ТОРМОЗОВ.


Проверить износ тормозных колодок, при толщине менее 5,5 мм – заме-

нить колодки.





ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

38



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.




Не  рекомендуется  менять  колодки,  имеющие  разную  толщину.  Замене

подлежат колодки только в том случае, если их толщина равна или меньше
минимально допустимой толщины.



















Рис. 41. Проверка тормозных колодок.





16.7 РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА.






























Рис. 42.  Крепление крышки консоли и стояночный тормоз.

1- трос; 2- пружина; 3. регулировочные гайки.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

39



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.




Проверить  наличие, при необходимости заложить смазку  Литол-24 в   за-

щитные чехлы оболочек троса стояночного тормоза.

Проверить  работу  стояночного  тормоза.  Автомобиль  с  полной  массой

должен  удерживаться  стояночным  тормозом  на  уклоне  23%  при  переме-

щении рычага на 4…6 щелчков. Если этого не происходит, произвести ре-

гулировку стояночного тормоза, для чего:

перевести рычаг в крайнее нижнее положение;
-  снять  пластмассовую  крышку,  которая  прикрывает  доступ  к  регулиро-

вочным гайкам;
- один раз нажать на педаль тормоза до упора;
- приподнять автомобиль до вывешивания задних колес;
- опустить рычаг стояночного тормоза (А);
-  вращая  задние  колеса  медленно  и  равномерно  затянуть  регулировочную

гайку  до  тех  пор,  пока  колеса  не  станут  поворачиваться  с  трудом  и  осла-

бить до начала свободного вращения задних колес;
- поставить крышку консоли ручного тормоза;


 17.  ПРОВЕРКА  ГЕРМЕТИЧНОСТИ  ТОРМОЗНОЙ  СИСТЕМЫ  И

СОСТОЯНИЕ ТОРМОЗНЫХ ШЛАНГОВ.


Нажать на педаль тормоза. Если педаль уходит при постоянном усилии, то

в системе имеется утечка или вздутие тормозных шлангов.

Проверить герметичность тормозных трубок поз. 3, шлангов поз. 1 и их со-

единений.  Трещины,    вздутия  и  потертости



тормозных  шлангов  не  допус-

каются.

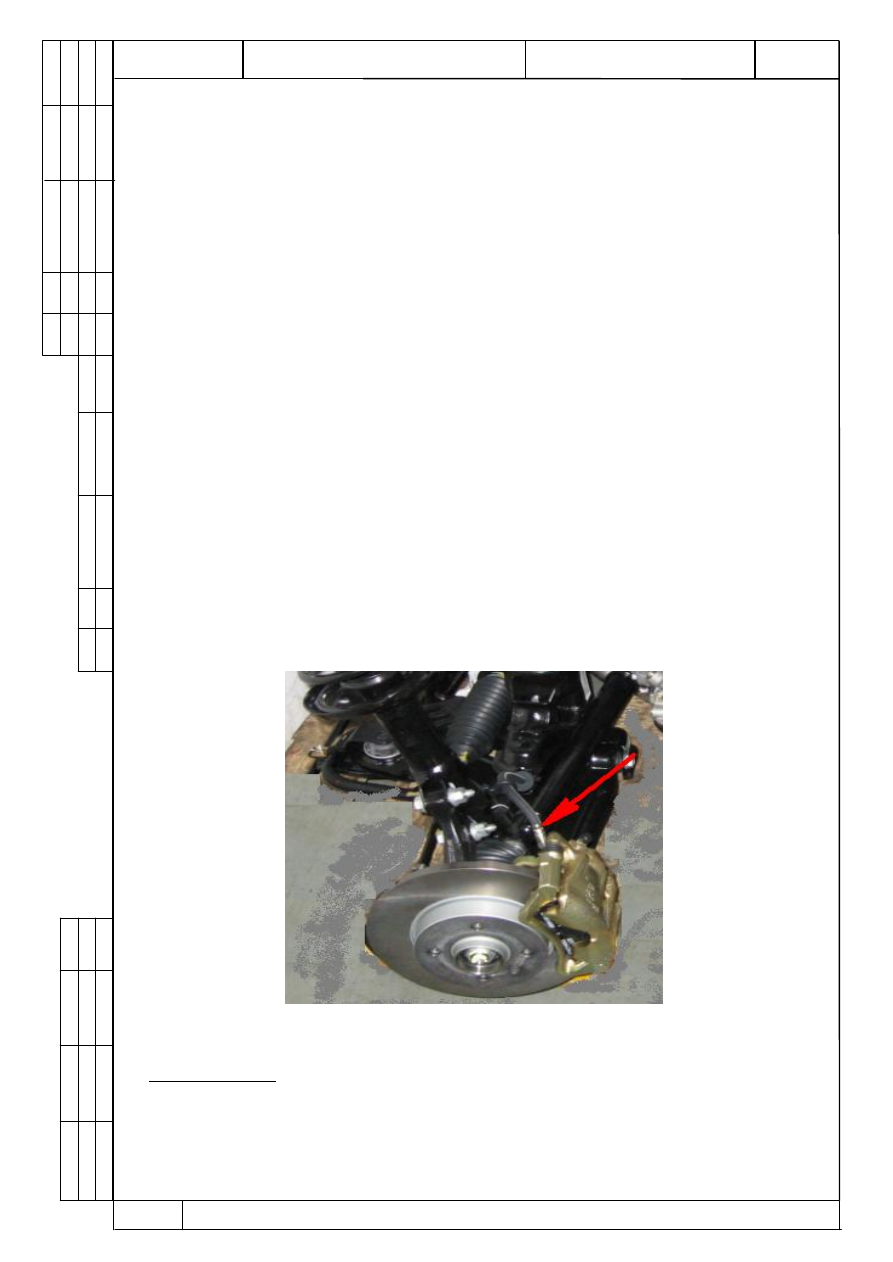

Рис. 43. Крепление тормозного шланга.
1 – шланг; 2 – кронштейн; 3 – трубка.
ВНИМАНИЕ:

1. Не нажимайте на педаль тормоза, при снятом тормозном барабане, тор-

мозном диске или тормозных колодках.

2. Если установлен вакуумный усилитель – воздух из системы тормозов

необходимо удалять только при неработающем двигателе.

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

40



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.



18. ПРОВЕРКА СОСТОЯНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ.



Для проверки работоспособности втягивающего устройства инерционных
ремней безопасности необходимо резко потянуть за лямку – она должна за-
клинить. Отпуская лямку, необходимо убедиться, что втягивающее устрой-
ство приводится в рабочее положение и втягивает ремень. Проверить работу
замков ремней безопасности:
- замок должен удерживать лямку ремня;
- после нажатия на кнопку замыкающего устройства пружина должна вы-
брасывать лямку ремня.
Проверить закрепление ремней безопасности к кузову автомобиля.

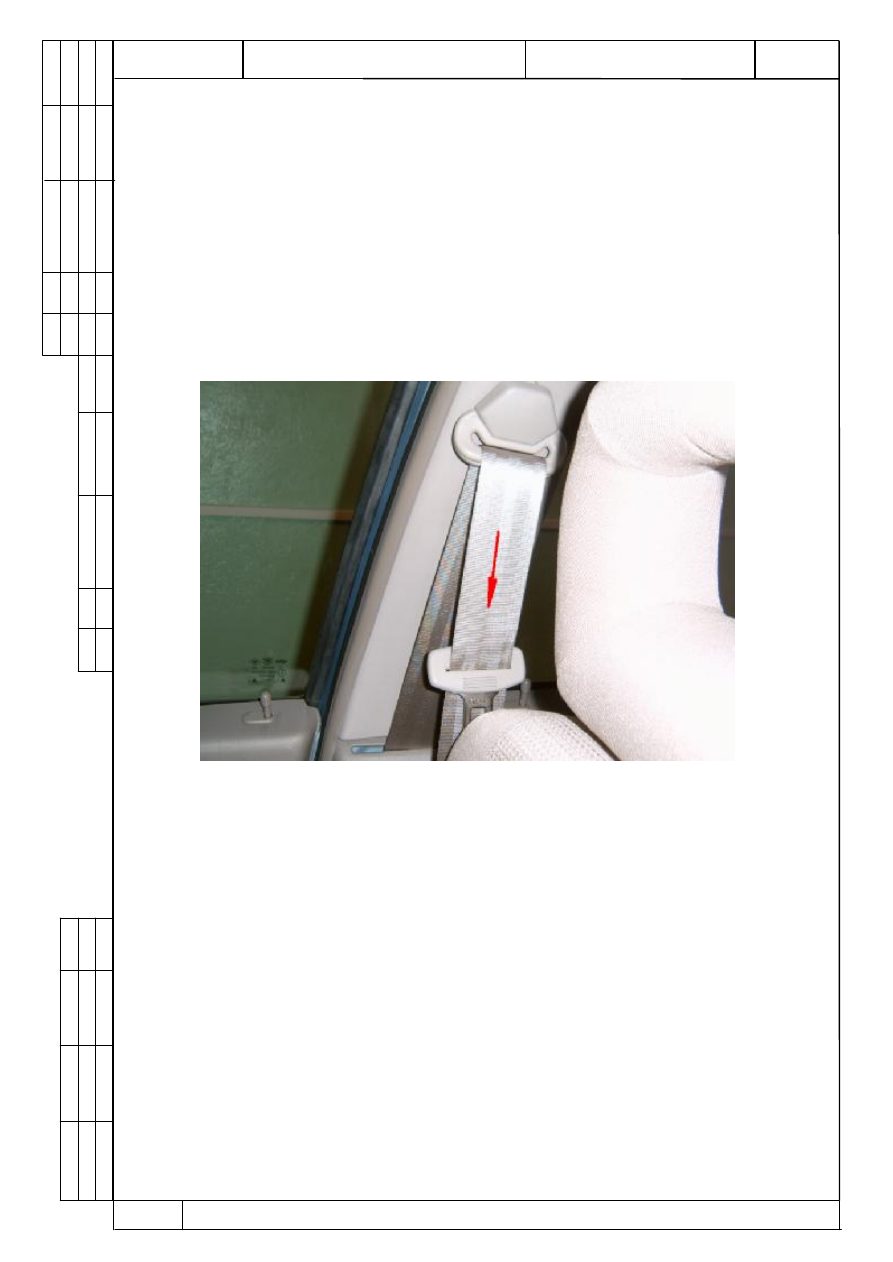

Рис. 44 Проверка ремней безопасности.
