Задняя подвеска



D

В14В3 – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.053











Н. контр.



Лагода





Замена реактивной штанги

О

1





115-

120







КЭ

ТП 75.053

87




ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002

1





























































Снятие



нижнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           125      Слесарно-сборочная    (См. КЭ лист 94-95).          3

03

Выполнить операции 005.

Б 04

05

Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К  08

 1.

Нижний рычаг задней подвески правый /левый в сб.    Т11-2919030/40                                                    шт.                 1/1

09 2

Тяга стабилизатора  в сборе                                             Т11- 2916030                                                        шт.                   2

10 3.

Рычаг задней подвески правый /левый в сб.                  Т11-3301010 /20                                                   шт.                 1/1

11 4.

Гайка    М10  S16                                                                Q330С10                                                              шт.                   2

12 5.

Болт      М12                                                                       Т11- 2818037                                                        шт.                   2

13 6.

Гайка    М12                                                                        Q330В12                                                               шт.                   2

14 7.

Болт     М12                                                                        Т11-2919035                                                         шт.                   2

15 8.

Втулка  эксцентриковая регулировочная                        Т11-2919033                                                         шт.                   2

16 9.

Гайка эксцентриковая   регулировочная М12                 Т11-2919031                                                         шт.                   2

1710.

Балка задней подвески (подрамник)                              T11 - 2810110                                                       шт.                   1

18

М 19  1. Низкотемпературное  (2-7%)  моющее                         ТУ У 21249531-003-96                                           кг                   0,05

20

средство  НМС-95      (г. Харьков)

21  2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                    м.п.                  0,06

22  3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                                 шт.                   0,001



23  4.

Биологические перчатки                                                                                                                                кг                     0,001

24

МК/КТТП

ТП. 75.053

88



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002

2





























































Снятие



нижнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Произвести контроль общего состояния нижних рычагов задней подвески в сборе  поз. 1 внешним осмотром.

03

При обнаружении отклонений произвести замену.

 04

05 2.

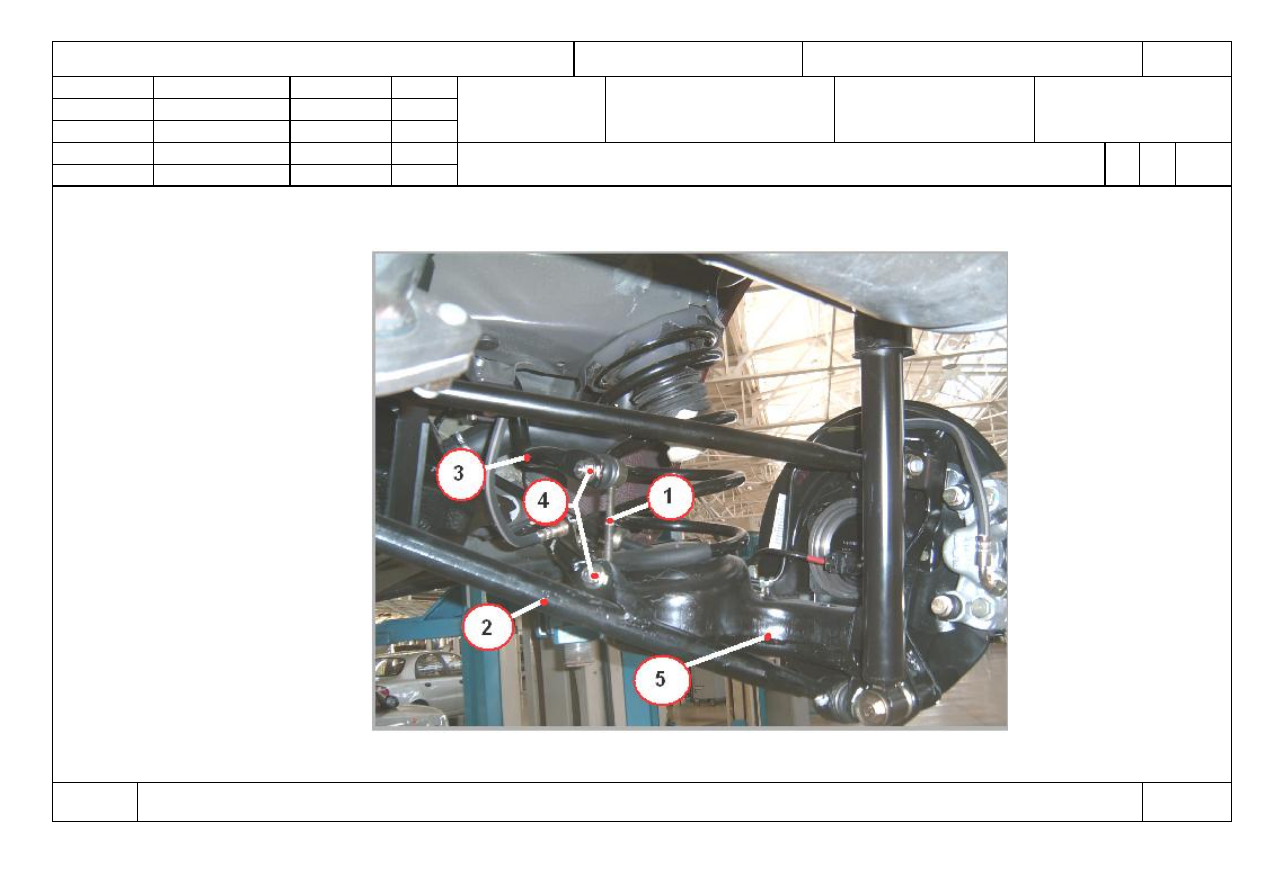

Подвести специальную технологическую  опору под  рычаг задней подвески в сборе поз.3.

06

Опустить автомобиль на величину обеспечивающую снятия нагрузки с тяг стабилизатора поз. 2 и нижних рычагов задней

07

подвески в сборе  поз. 1.

08

09 3.

Открутить гайки поз. 4 крепящие тяги стабилизатора в сборе поз. 2 к нижним рычагам задней подвески в сборе  поз. 1

10

(

по одной с каждой стороны). Рассоединить тяги стабилизатора в сборе поз. 2 и нижние рычаги задней подвески в сборе  поз. 1.

11

12 4.

Открутить гайку поз. 6  болта поз. 5 крепящий нижний рычаг задней подвески в сборе  поз.1 на рычаге задней подвески

13

правом /левом в сборе поз.3.

14

15 5.

Открутить болт поз. 7 и гайку поз. 9 крепящий нижний рычаг задней подвески в сборе  поз.1 к задней балке (подрамнику) поз.10.

16

 17 6.

Удалить болты поз. 5 и 7 крепящие нижний рычаг задней подвески в сборе  поз.1 к задней балке (подрамнику)  поз.10  и

18

рычагу задней подвески правому /левому в сборе поз.3.

 19

20 7.

Снять нижний рычаг задней подвески в сборе  поз.1 и уложить на стеллаж.

21

22 8.

Выполнить  переходы 1 -7  для другой стороны.

23

24 9. Снятые детали вымыть в водном низкотемпературном  (2- 7%)  моющем  растворе  НМС -  95, просушить.

МК/КТТП

ТП. 75.053

89



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002

3





























































Снятие



нижнего рычага задней

подвески в сборе

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



03

емкостью для промывки и защитными средствами пожаротушения.

04

0510.

Произвести контроль общего состояния снятых деталей внешним осмотром. Проверьте, не повреждены и не деформированы ли

06

нижние рычаги задней подвески в сборе  поз.1 и их детали.

07

При обнаружении отклонений произвести замену.

08

09 1.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

10

11 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

12



13 3.

Отвертка S 11 – 3900105

14

15 4.

Тиски слесарные поворотные  ГОСТ 4045 -75. Проставки  к  губкам тисков. Оправка.

16

17 5.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).



18

19



20

21

22

23

24
