ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3

 –

2910002

































































Снятие реактивной штанги



25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Открутить гайки поз. 4 крепящие тяги стабилизатора в сборе поз. 1 к нижней тяге поз.2 и стабилизатору поз. 3 (по две с

03

каждой стороны).

04

05 4.

Снять и уложить на стеллаж тяги стабилизатора в сборе поз. 1.

06

07 5. Снятые детали вымыть в водном низкотемпературном  (2- 7%)  моющем  растворе  НМС -  95, просушить.

08

09



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



10

емкостью для промывки и защитными средствами пожаротушения.

11

12 6.

Произвести контроль общего состояния снятых деталей внешним осмотром. Проверьте, не повреждены и не деформированы ли

13

тяги стабилизатора и ее детали.

14

При обнаружении отклонений произвести замену.

15

Т 16 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

17

18 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

19



20 3.

Отвертка S 11 – 3900105

21

22 4.

Тиски слесарные поворотные  ГОСТ 4045 -75. Проставки  к  губкам тисков. Оправка.

23

24 5.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

МК/КТТП

ТП. 75.053

83



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Установка реактивной штанги

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           120     Слесарно-сборочная    (См. КЭ лист 86-87).          3

03

Выполнить операции 115.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1.Тяга стабилизатора  в сборе                                             Т11- 2916030                                                    шт.                   2

09 2.

Тяга нижняя правая /левая                                               Т11- 2916030                                                    шт.                 1/1

10 3.

Стабилизатора поперечной устойчивости                       Т11-2916011                                                     шт.                   1

11 4.

Гайка М10  S16                                                                  Q330С10                                                           шт.                   2

12.5.

Рычаг задней подвески правый /левый в сб.                 Т11-3301010                                                      шт.                 1/1

13

О 14 1. Установить тяги стабилизатора в сборе поз. 1 по месту на нижнюю тягу поз.2 и стабилизатор поз. 3 (по одной с каждой стороны).

15

16 2.

Закрутить две гайки поз. 4  крепления тяги стабилизатора в сборе поз. 1 к нижней тяге поз. 2 и стабилизатору поз. 3.   Момент

17

затяжки гаек поз.4  Мкр. от 43 до 52 Н.м.

18

19 3.

Поднять  автомобиль на величину обеспечивающую возможность удаления специальной  технологической опоры с под  рычага

20

задней подвески в сборе поз. 5.

21

22 4.

Убрать специальную технологическую  опору с  под рычага задней подвески в сборе поз. 5.

23

24

МК/КТТП

ТП. 75.053

84



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В14В3

 –

2910002

































































Установка реактивной штанги

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 5. Произвести контроль качества выполненных операций.

03

04

05

Т 06  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

07

08  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

09

10 3.

Специальная технологическая опора (домкрат для трансмиссий и коробок передач типа КЕ-32  0,3тн).

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.053

85



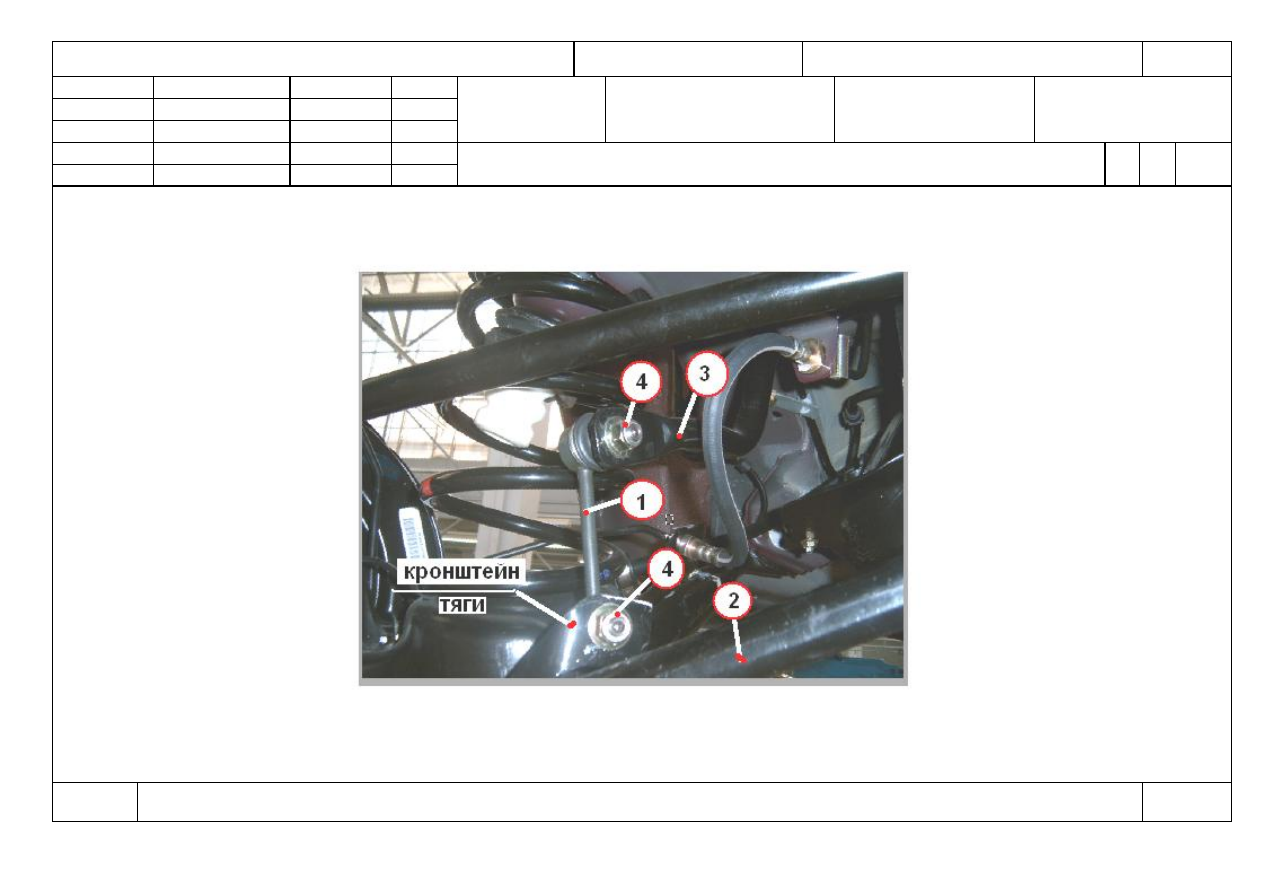

ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.053











Н. контр.



Лагода





Замена реактивной штанги

О

1





115-

120





КЭ

ТП 75.053
