ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002





Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









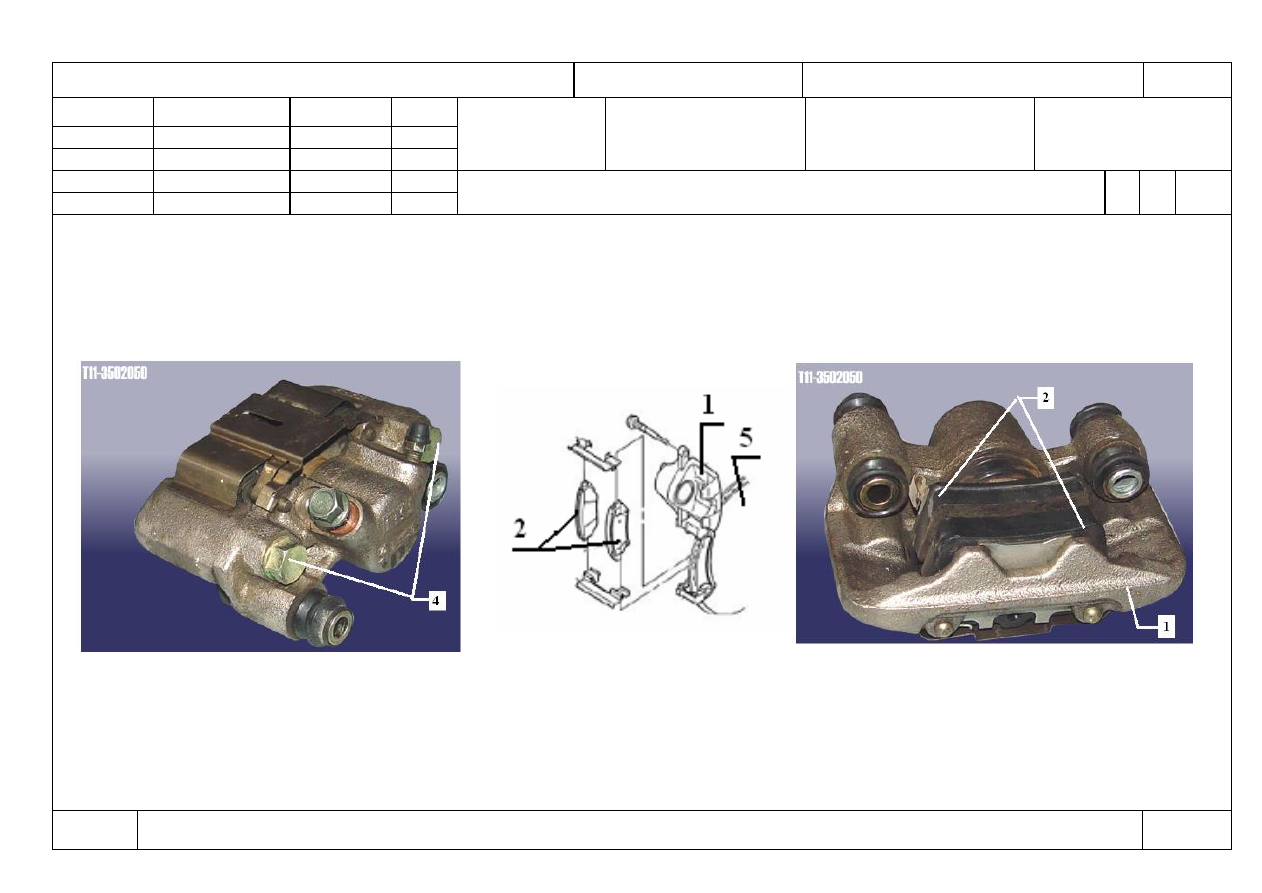

Тормозная колодка

дискового тормоза

    25480917.

 75.053











Н. контр.



Лагода





Замена тормозных  колодок



О

1





090-

095



КЭ

ТП 75.053

63



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Замена троса стояночного тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            100    Слесарно-сборочная    (См. КЭ лист 67-70).      3

03

Выполнить операции 005,010, 020,050,060, 065,055,025,015.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Крепежный болт рычага привода ручного тормоза        Q 1840825                                                              шт                    2

(2)

Рычаг привода ручного тормоза в сборе.

09 2.

Рычаг привода ручного тормоза в сборе                        T11- 3508010                                                          шт                    1

10 3.

Передний трос ручного тормоза в сборе                        T11 - 3508040                                                         шт                    1

11 4.

Болт крепления скобы ручного тормоза                         Q 1840612                                                               шт                    8

12 5-1.

Трос ручного тормоза в сборе (правый)                       T11 - 3508100                                                         шт                    1

13 5-2.

или                                                                 T11 - 3508100ВА                                                    шт                     1

14 6-1.

Трос ручного тормоза  (левый)                                     T11 - 3508090                                                        шт                     1

15 6-2.

или                                                                        T11 - 3508090 ВА                                                   шт                     1

16

17

О 18 1. Снять  центральную консоль

19

20 2.

Отпустить  регулировочный болт ручного тормоза, освободив натяжение  тросов ручного тормоза   (правого/левого)

21

поз 5 - 1, 6 -1 обеспечив их свободное отсоединение.



22

23 3.

Отпустить болты поз. 4 крепления левого и правого тросов к кузову.

24

МК/КТТП

ТП. 75.053

64



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Замена троса стояночного тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Снять скобу троса ручного тормоза.

03

04 5.

Открутить крепежные болты левого и правого тросов.

05

06 6.

Снять троса ручного тормоза с привода тормоза

07

08 7.

Установить новые троса ручного тормоза на привод тормоза.

09

10 8.

Установить по месту скобу троса ручного тормоза закрепив его к кронштейну привода.

11

12 9.

Закрутить болты крепления левого и правого тросов Мкр.



от 18 до 22 Н.м.



13

14 10.

Соединить трос (правый/левый) ручного тормоза  с уравнителем. Закрутить гайку  Д  троса уравнителя ручного тормоза

15

создав натяжение  тросов ручного тормоза   (правого/левого).

16

17 11.

Частично поднять (чтобы колеса были вывешены) и хорошо зафиксировать автомобиль на высоту удобную для регулировки

18

стояночного тормоза.

19

20 12.

Вращать задние колеса медленно и равномерно затянуть гайку Д  до начала сопротивления вращения колес, после этого, не

21

прекращая вращения колес, медленно отпустить гайку  Д, пока колеса не будут вращаться свободно.

22

23 13.

Установить на консоль  крышку лючка.



24

МК/КТТП

ТП. 75.053

65



ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Замена троса стояночного тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 14. Проверить, визуально,  правильность выполнения операции.

03

Контроль

:

опустить рычаг стояночного тормоза в крайнее нижнее положение. Затем поднять его на 4 «щелчка». При

04

этом  тормозной момент на задних колесах должен быть от 26 Нм. до 44 Нм.

05

06

Т 07 1. Ключ рожковый  895 8х10,  отвертка А11 – 3900105, насадка разрезная 7112-10, ключ   4101-02  ПК 9х12 2-25.

08

09  2.

Инструментальная тележка типа 171 «HAZET».

10

11



 3.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta.

12

13

14

15

16

17

18

19

20

21

22

23



24

МК/КТТП

ТП. 75.053

66
