Автомобили Chery: руководства по ТО - часть 408

ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Снятие тормозных  колодок

дискового тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 6. Выполнить переходы 2-5  для другой стороны задней подвески.

03

04 7.

Произвести контроль общего состояния демонтированных деталей внешним осмотром и замером.

05

При обнаружении отклонений произвести замену.

06

Примечание:



Для всех автомобилей модели Chery следует использовать фирменные тормозные колодки во избежание

07

ухудшения торможения.

08

09

Т 10 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

11

12 2.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

13



14 3.

Отвертка Т11 – 3900105

15

16 4.

Скоба универсальная

J 21177.

Штангенциркуль  0 -250   ГОСТ166-73.   Линейка.

17



18

19

20

21

22

23

24

МК/КТТП

ТП. 75.053

59

ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Установка тормозных колодок

дискового тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           095      Слесарно-сборочная    (См. КЭ лист 62-63).          3

03

Выполнить операции 090,055,015.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Суппорт тормоза                                                              Т11-3502050                                                      шт.                   2

09 2.

Тормозные колодки дискового тормоза                          Т11-BJ3501080                                                  шт.                   4

10 3.

Щиток защитный тормозных колодок                                                                                                        шт.                   2

11 4.

Болт                                                                                   Т11-3502033                                                      шт.                   4

12 5.

Тормозной диск                                                                 Т11-3502075                                                      шт.                   2

13

14

О 15

Примечание:



Для всех автомобилей модели Chery следует использовать фирменные тормозные колодки во избежание

16

ухудшения торможения.

17

18 1.

Сместить нажатием при помощи приспособления 1471F поршень суппорта по направлению внутрь до тех пор, пока он нормально

19

не сядет на свое посадочное место обеспечив свободную установку колодок.

20

21 2.

Установить по месту тормозные колодки дискового тормоза поз. 2.

22

23 3.

Установить скобу  с колодками  на   суппорт.

24

МК/КТТП

ТП. 75.053

60



ГОСТ 3.1118  форма 1б







Задняя подвеска DВ14В3 – 2910002































































Установка тормозных  колодок

дискового тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  4. Закрутить болты  поз. 4 с Мкр. 95Нм.

03

04 5.

Выполнить  переходы 1 - 4 для другой стороны.

05

06 6.

Контроль качества выполненных операций..

07

Проверить:

 08

Затяжку болтов поз. 4 крепящий скобу на суппорте автомобиля с Мкр. 70 Нм  (60-75 Нм).

09



Т 10  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

11  2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

12

13

14



15

16

17

18

19

20

21

22

23



24

МК/КТТП

ТП. 75.053

61



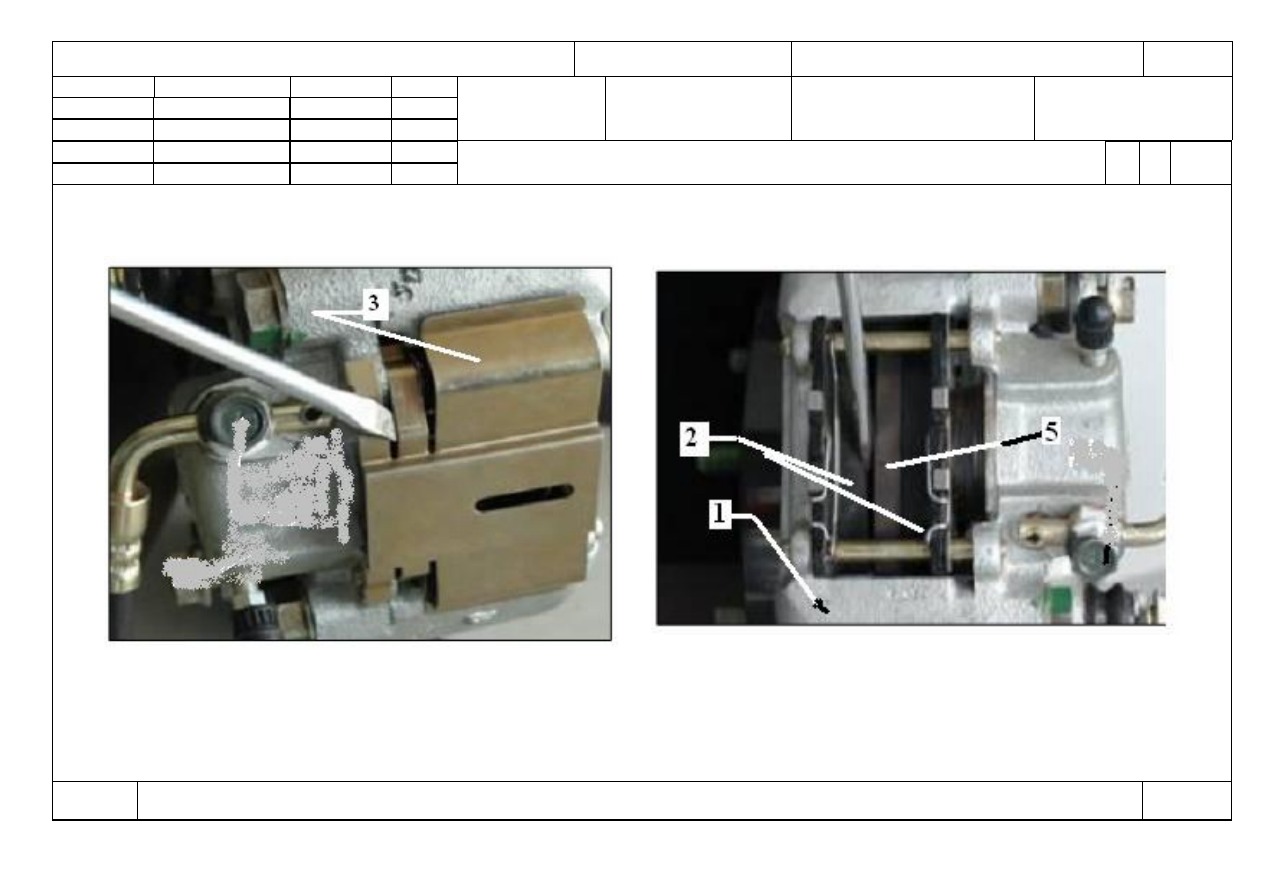

ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002





Разраб.



Лагода















Проверил   Шишкин







ЗАО «ЗАЗ» ОС





Тормозная колодка

дискового тормоза

    25480917.

 75.053











Н. контр.



Лагода





Замена тормозных  колодок



О

1





090-095



КЭ

ТП 75.053

62
