ГОСТ 3.1118 форма 1б
Задняя подвеска DВ14В3 – 2910002

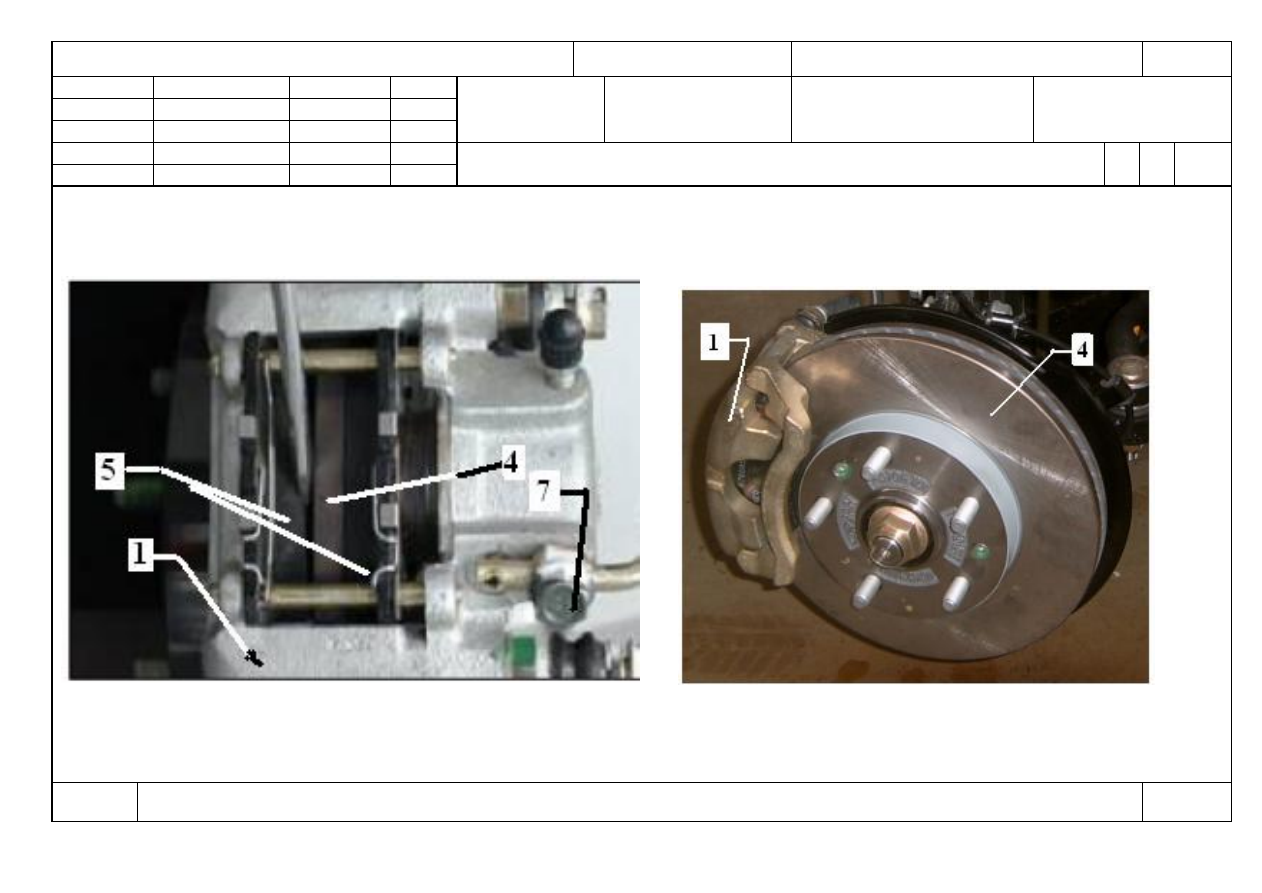

Установка тормозного диска 25480917. 75.053 А Цех Уч РМ Опер Код, наименование операции Обозначение документа Б Код, наименование оборудования СМ Проф. Р УТ КР КОИД ЕН ОП Кшт Тпз Тшт К/М Наименование детали, сб. единицы или материала Обозначение, код ОПП ЕВ ЕН КИ Н.расх. 01 А 02 065 Слесарно-сборочная (См. КЭ лист 41-43). 3 03 Выполнить операцию 060, 55, 15. 04 Б 05 Подъемник Q=3т 06 Тележка 7043-334 07 К 08 1. Суппорт тормоза Т11-3502050 шт. 2 09 2. Щиток защитный тормозных колодок шт. 2 10 3. Болт крепления скобы Т11-3502031 шт. 4 11 4. Тормозной диск Т11-3502075 шт. 2 12 5. Тормозные колодки дискового тормоза Т11-BJ3501080 шт. 4 13 6. Технологический болт шт. 2 14

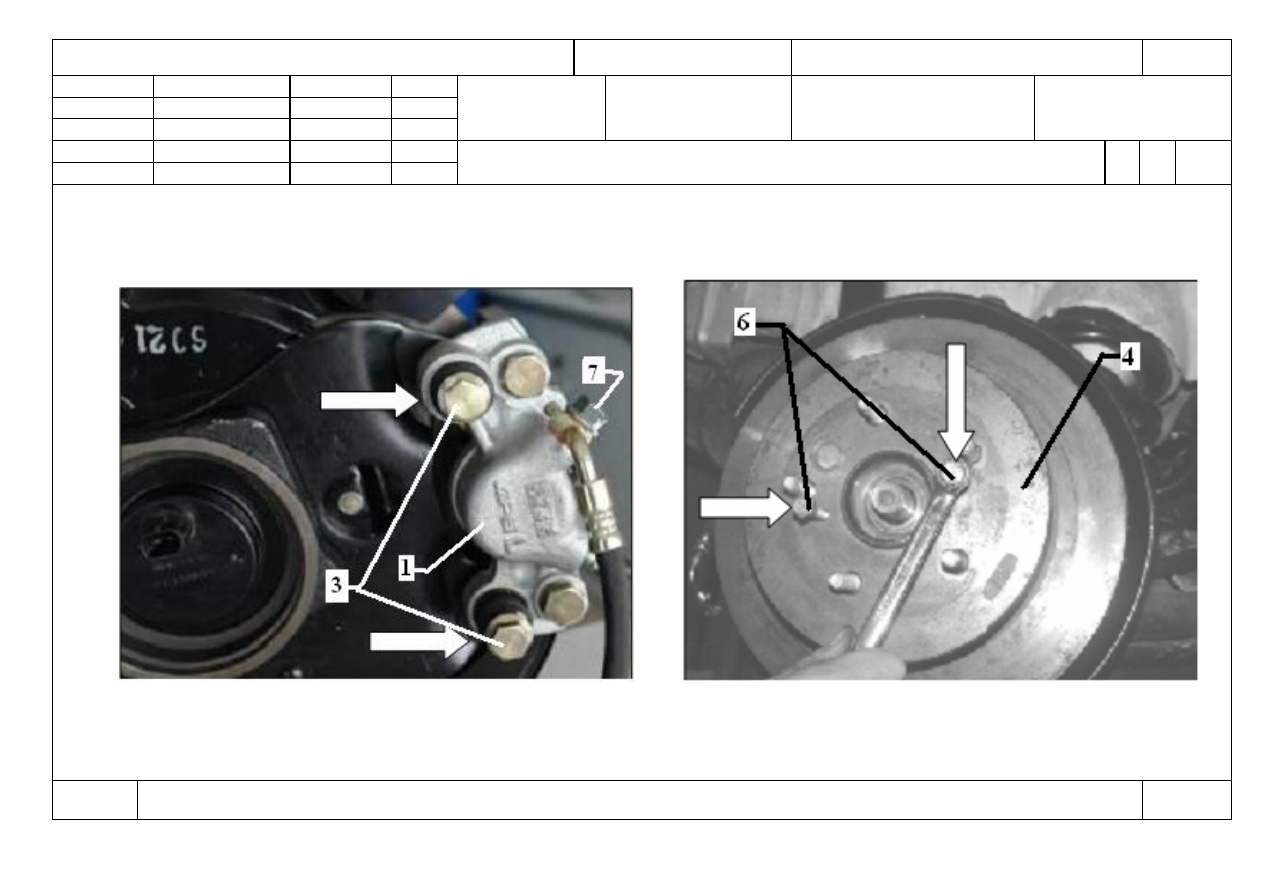

15 16 О 17 1.Тщательно очистить контактную поверхность ступицы колеса, и в случае наличия коррозии, удалите ее. Неровная 18 контактная поверхность может привести к деформации диска. 19 20 2. Установите тормозной диск поз. 4 на ступицу по месту, совместив отверстия с болтами крепления колеса. 21 22 3. Открутить на 2…3 оборота верхний болт поз. 3 (освободив суппорт). Переместить суппорт поз.1 на оси болта поз. 3 до 23 совмещения по отверстиям суппорта поз.1 с фланцем тормозного щита и закрепить с Мкр. 95Нм.
24 МК/КТТП ТП. 75.053 39
|
