ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Снятие суппорта тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 0210. Произвести контроль общего состояния демонтированных деталей внешним осмотром.

03

При обнаружении отклонений произвести     замену.

04

05

06

Т 07 1.Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

08

09 2.

Тиски слесарные поворотные  ГОСТ 4045 -75. Проставки  к  губкам тисков. Съемник (). Оправка.

10



11 3.

Емкость для промывки деталей.  Емкость для отходов 9615-237. Фартук  прорезинновый  ГОСТ 12.4.029-79.

12

13 4.

Отвертка Т11 – 3900105.

14



15 5.

Штангенциркуль  0 -250   ГОСТ166-73.

16

17

18

19



20

21

22

23

24

МК/КТТП

ТП. 75.053

31



ГОСТ 3.1118  форма 1б







Задняя подвеска DВ14В3 – 2910002































































Установка суппорта тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02                             055   Слесарно-сборочная   (См. КЭ. Лист34...35)

03

Выполнить операцию 050, 015.                          3

04

Б 05                                Тележка                                                         7043-334

06

Слесарно-сборочный верстак                      7051-146

07

08

К 09 1. Суппорт тормоза                                                              Т11-3502050                                                      шт.                   2

10 2.

Щиток защитный тормозных колодок                                                                                                        шт.                   2

11 3.

Болт крепления тормозного шланга                                                                                                          шт.                   2

12 4.

Болт крепления суппорта                                                Т11-3502031                                                      шт.                   4

13 5.

Тормозной диск                                                                 Т11-3502075                                                      шт.                   2

14 6.

Тормозные колодки дискового тормоза                         Т11-BJ3501080                                                  шт.                   4

15

О 16 1. Переместить на суппорте  поз.1 тормозные колодки поз. 6, по сторонам  скобы, обеспечив зазор под установку тормозного диска

17

см. эскиз лист 34.

18 2.

Установить суппорта  поз. 1 по месту и закрепить болтами поз. 4 к  фланцу тормозного щита.

19

20



3.

Затянуть болты поз. 4 крепления суппорта  к  фланцу тормозного щита с Мкр. 95Нм.

21

22 4.

Подсоединить тормозной шланг к суппорту тормоза поз. 1 предварительно удалив заглушки с отверстий в суппорте и тормозном

23

шланге.

МК/КТТП

ТП. 75.053

32









ГОСТ 3.1118  форма 1б







Задняя подвеска DВ14В3 – 2910002































































Установка суппорта тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 5. Затянуть болт крепления шланга для подвода тормозной жидкости с Мкр. 40Нм.

03

04 6.

Установить по месту пылезащитный щиток поз. 2 суппорта тормоза поз. 1 обеспечив надежность фиксации.

05

06 7.

Выполнить  переходы 2 -6  для другой стороны.

07

08 8.

Выполнить оп. 015.

09

10 9.

Заполнить бачок главного тормозного цилиндра до соответствующего уровня чистой тормозной жидкостью.

11

Произведите прокачку суппортов (тормозной системы) См. ТИ 75 - 001.

12

13

Предостережение: Не приводите в движение автомобиль до тех пор, пока педаль тормоза не будет

противном случае зто вызовет неправильное торможение.

14



жесткой. В противном случае это вызовет неправильное торможение.



15

1610.

Произвести контроль качества выполненных операций.

17

Т 18 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

19

20 2.

Динамометрический ключ Мкр 0…120 Нм (0…12 кгс.м)

21

22 3.

Штангенциркуль  0 -250   ГОСТ166-73.

23

МК/КТТП

ТП. 75.053

33






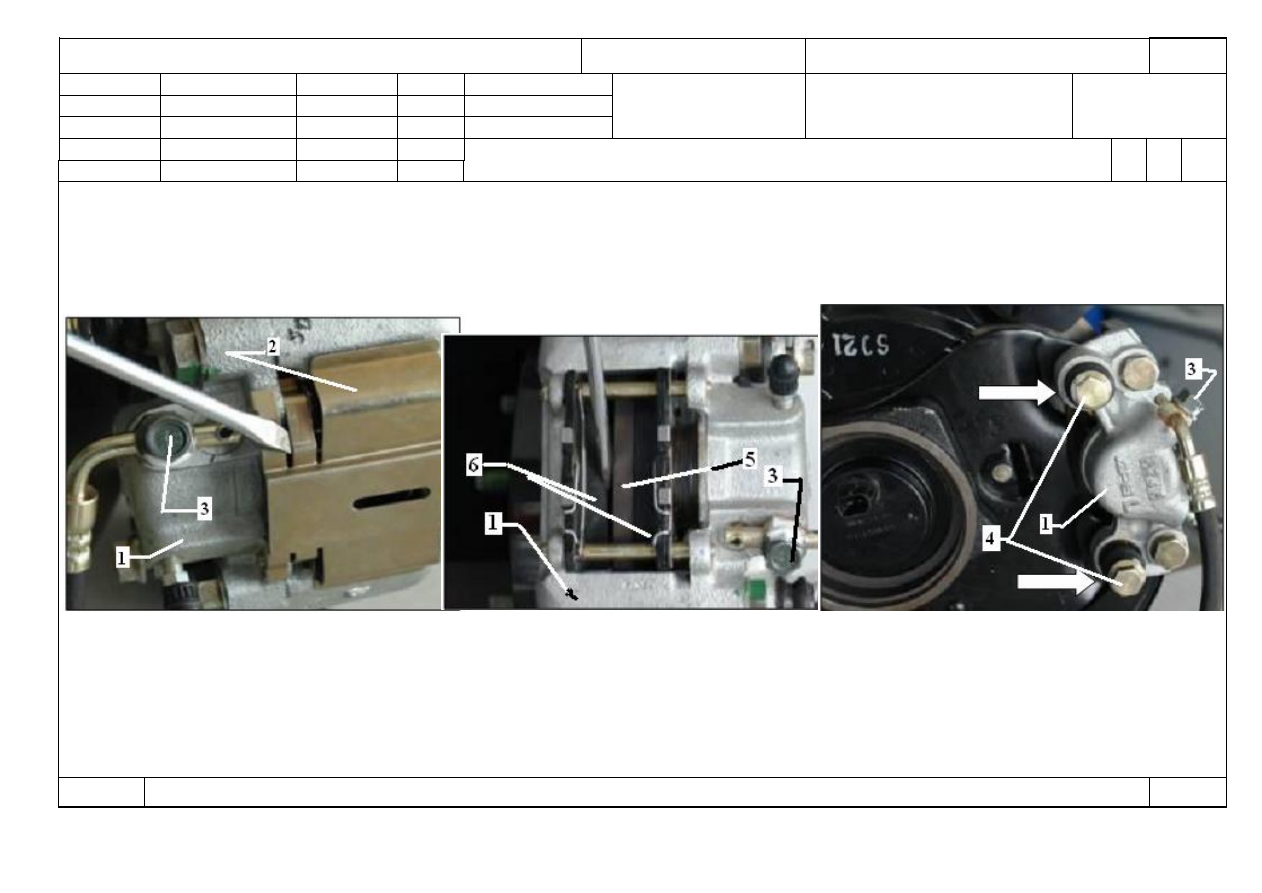

ГОСТ 3.1105  форма 2





Задняя подвеска DВ14В3 – 2910002





Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











Суппорта тормоза



    25480917.

 75.053













Н. контр.   Лагода





Снятие, установка суппорта тормоза



О1



050-

055




КЭ

ТП 75.053

34
