ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002



2



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.053













Н. контр.   Лагода





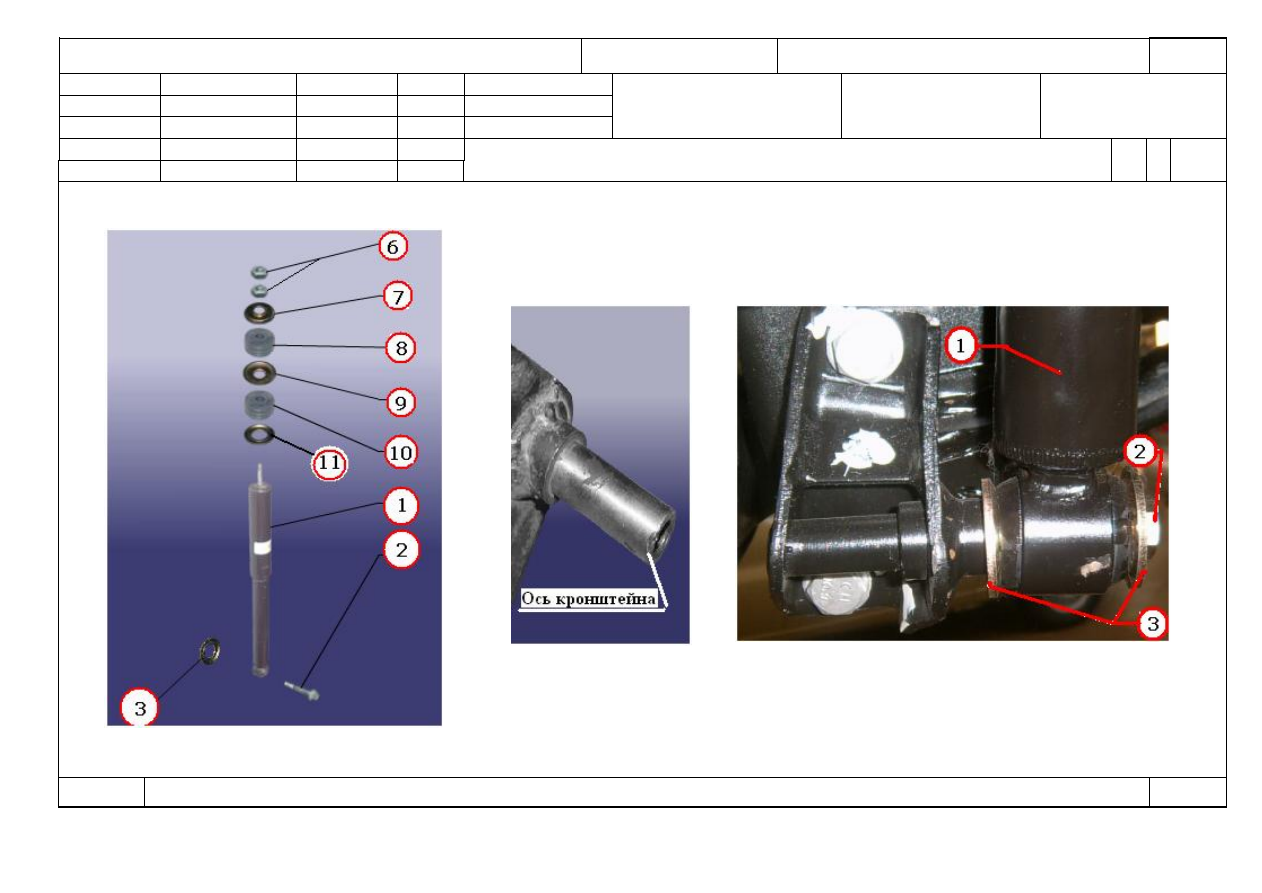

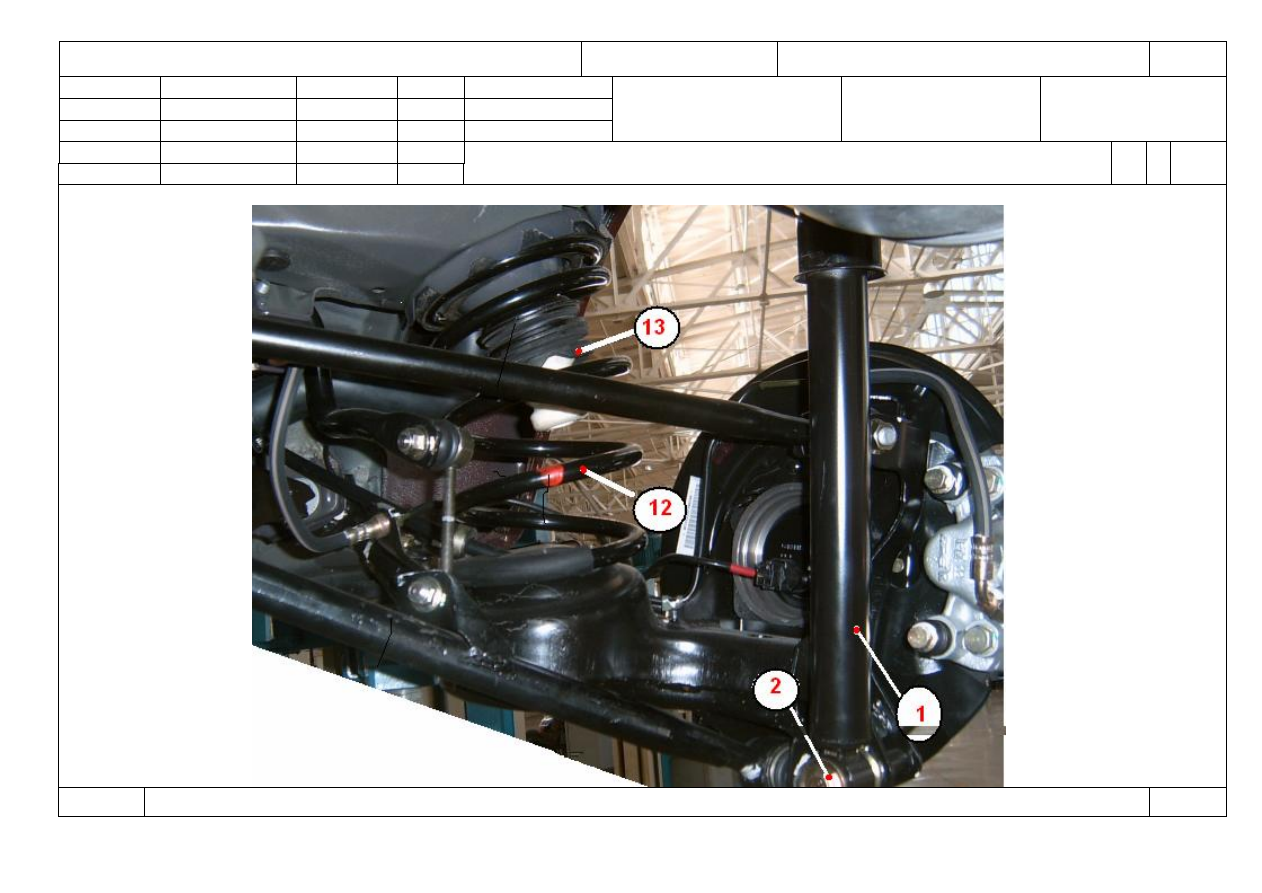

Снятие, установка амортизатора



и пружины

О

1





040-

045








КЭ

ТП 75.053

27







ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002



2



Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.053













Н. контр.   Лагода





Снятие, установка амортизатора



и пружины

О

1





040-

045









КЭ

ТП 75.053

28



ГОСТ 3.1118  форма 1б







Задняя подвеска DВ14В3 – 2910002































































Снятие суппорта тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02                             050     Слесарно-сборочная   (См. КЭ. Лист 34...35)

03

Выполнить операции 005,  010.                          5

04

Б 05                                Тележка                                                         7043-334

06

Слесарно-сборочный верстак                      7051-146

07

08

К 09 1. Суппорт  тормоза                                                             Т11-3502050                                                      шт.                   2

10 2.

Щиток защитный тормозных колодок                                                                                                        шт.                   2

11 3.

Болт крепления тормозного шланга                                                                                                          шт.                   2

12 4.

Болт крепления суппорта                                                Т11-3502031                                                      шт.                   4

13 5.

Тормозной диск                                                                 Т11-3502075                                                      шт.                   2

14 6.

Тормозные колодки дискового тормоза                          Т11-BJ3501080                                                  шт.                   4

15.
16

М 17 1. Низкотемпературное  (2-7%)  моющее                              ТУ У 21249531-003-96                                    кг                 0,05

18

средство  НМС-95      (г. Харьков)

19 2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                  м.п.                0,06

20 3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                               шт.                0,001



21 4.

Биологические перчатки                                                                                                                              кг                  0,001

22



23

МК/КТТП

ТП. 75.053

29





ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































Снятие суппорта  тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Поднять автомобиль на высоту удобную для работы.

03

04 2.

Снять пылезащитный щиток поз. 2 суппорта  тормоза поз. 1.

05

06 3.

Открутить болт поз. 3 крепления тормозного шланга на суппорте  поз.1.

07

08 4.

Отсоединить тормозной шланг и закрыть заглушкой отверстия в суппорте поз.1 и тормозном шланге, чтобы предотвратить утечку

09

жидкости и попадания внутрь грязи.

10

11 5.

Переместить на суппорте  поз. 1 колодки поз. 6 по сторонам  относительно тормозного диска поз. 5  см. эскиз лист 34.

12

13 6.

Открутить болты  поз. 4 крепления суппорта  поз.1 к  фланцу тормозного щита.

14

15 7.

Снять суппорт поз. 1.

16

17 8.

Выполнить  переходы 2 -7  для другой стороны.

18

19 9. Снятые детали вымыть в водном низкотемпературном  (2- 7%)  моющем  растворе  НМС -  95, просушить.

20

21



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



22

емкостью для промывки и защитными средствами пожаротушения.

23

24

МК/КТТП

ТП. 75.053



30
