Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

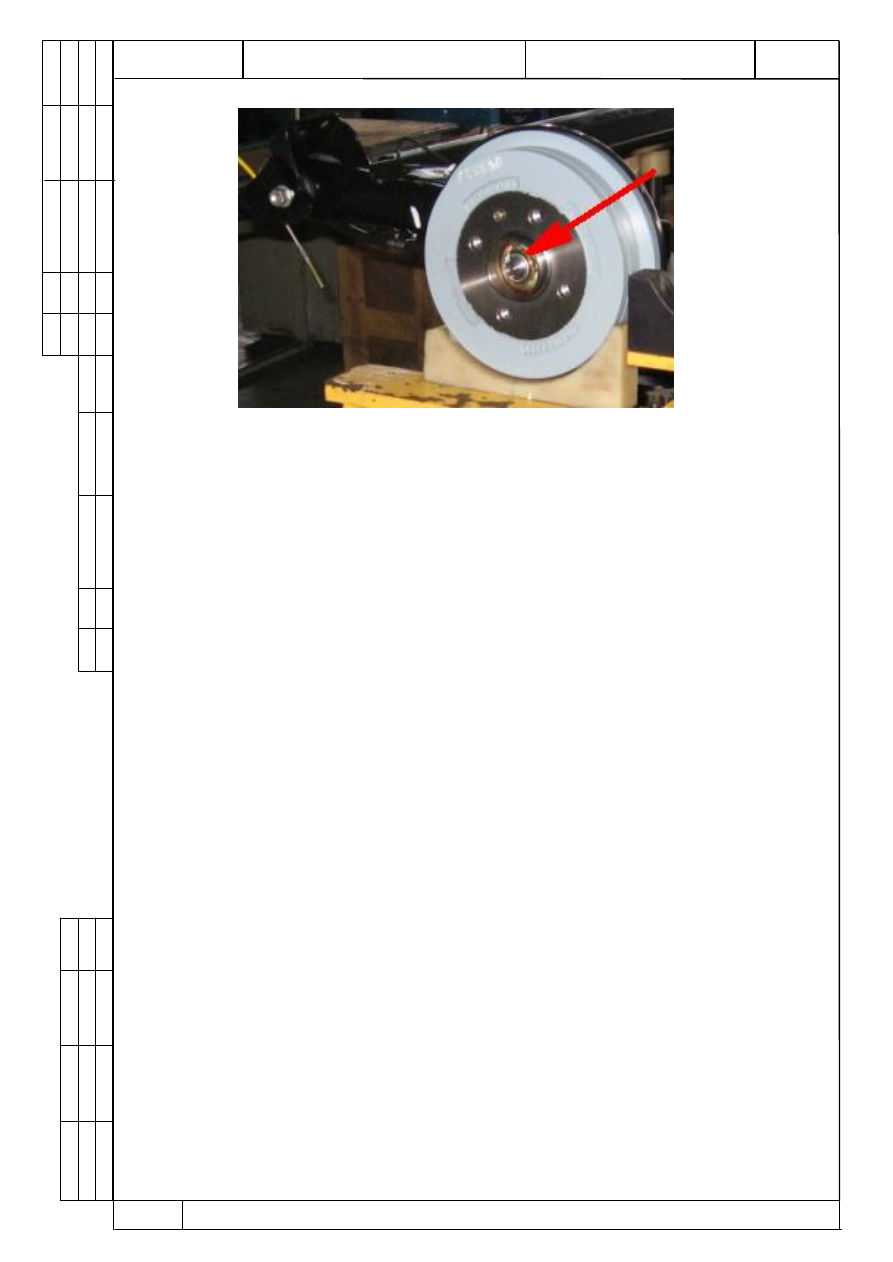

Рис. 40. Ступица заднего колеса.

17.6 КОНТРОЛЬ СОСТОЯНИЯ КОЛОДОК И БАРАБАНОВ ЗАДНИХ

ТОРМОЗОВ.

Проконтролировать состояние накладок колодок задних тормозов, для че-

го:

- снять колпак колеса, пылезащитный колпачок и шплинт с оси;
- отпустить гайку ступицы на 1-2 оборота;
- снять тормозной барабан предварительно открутив крепящий винт;
- измерить толщину фрикционной накладки. Минимальная толщина фрик-

ционной накладки равна 2 мм;

- проверить износ внутренней поверхности тормозного барабана: при диа-

метре более 201 мм барабан заменить.

- установить тормозной барабан, затянуть винт крепления Мкр 4 Нм, убе-

дившись в отсутствии трещин, зарубок, глубоких канавок или овальности
барабанов;

- затянуть гайку М

кр

=2,0 Нм (0,2 кгс м), при этом проворачивая колесо;

- отпустить гайку оси колесного подшипника на 180

и повторно затянуть

гайку моментом М

кр

=1,0 Нм (0,2 кгс м);

- установить новый шплинт и зафиксировать;
- измерить зазор. При правильной регулировке он должен быть в пределах

от 0,03…0,13 мм;

- установить пылезащитный колпачок на ступицу;
- установить колпак колеса.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

17.7 РЕГУЛИРОВКА СТОЯНОЧНОГО ТОРМОЗА.

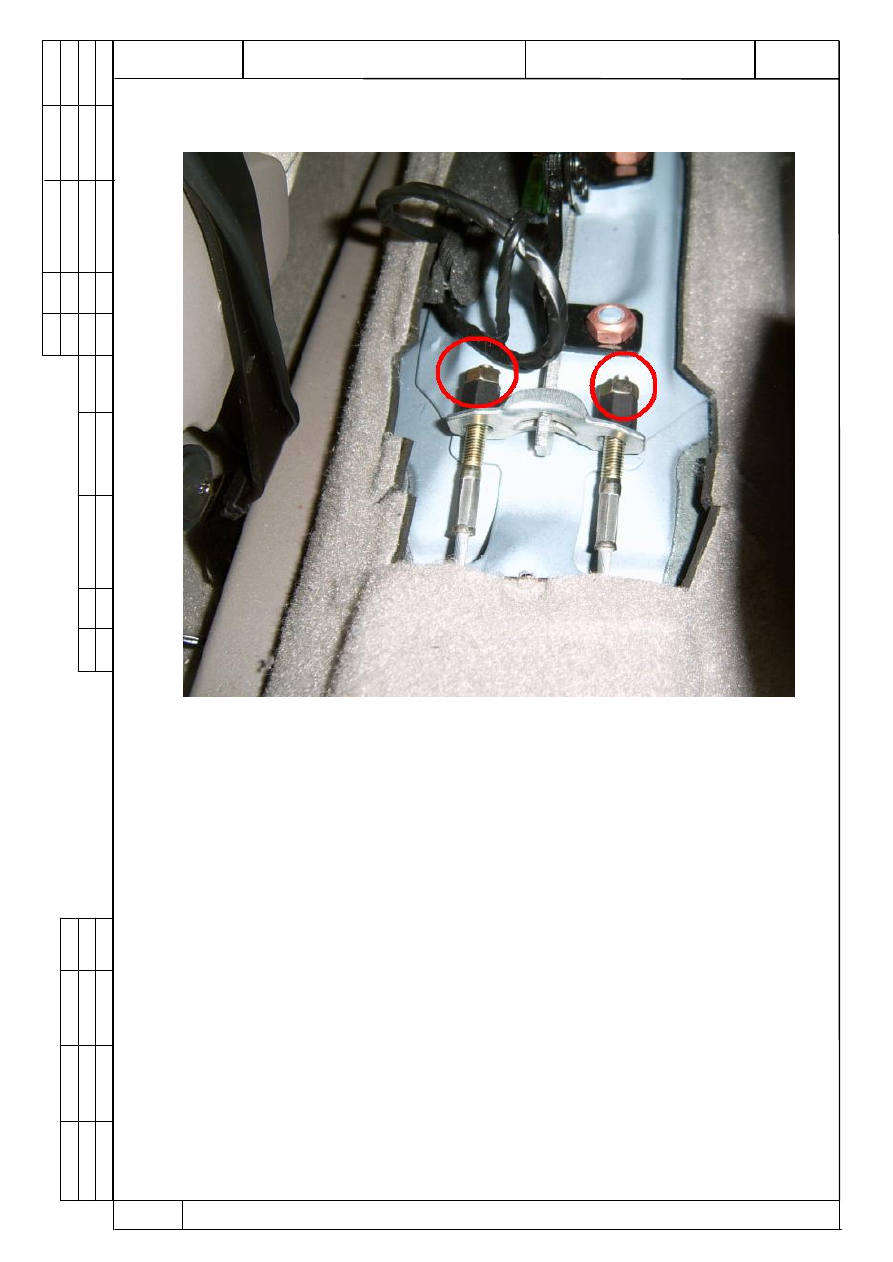

Рис. 41. Крепление крышки консоли и стояночный тормоз.

Проверить крепление привода ручного тормоза и защитных колпачков

троса ручного тормоза,

состояние оболочки троса.

Проверить наличие, при необходимости заложить смазку Литол-24 в за-

щитные чехлы оболочек троса стояночного тормоза.

Проверить работу стояночного тормоза. Автомобиль с полной массой

должен удерживаться стояночным тормозом на уклоне 23% при переме-

щении рычага на 4…6 щелчков. Если этого не происходит, произвести ре-

гулировку стояночного тормоза, для чего:

перевести рычаг в крайнее нижнее положение;
- снять пластмассовую крышку, которая прикрывает доступ к регулиро-

вочным гайкам;

- один раз нажать на педаль тормоза до упора;
- приподнять автомобиль до вывешивания задних колес;
- вращая задние колеса медленно и равномерно затянуть регулировочные

гайки до тех пор, пока колеса не станут поворачиваться с трудом и осла-

бить до начала свободного вращения задних колес;

- поставить крышку консоли ручного тормоза;

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

18. ПРОВЕРКА ГЕРМЕТИЧНОСТИ ТОРМОЗНОЙ СИСТЕМЫ И

СОСТОЯНИЕ ТОРМОЗНЫХ ШЛАНГОВ.

Нажать на педаль тормоза. Если педаль уходит при постоянном усилии, то

в системе имеется утечка или вздутие тормозных шлангов.

Проверить герметичность тормозных трубок поз. 3, шлангов поз. 1 и их со-

единений. Трещины, вздутия и потертости

тормозных шлангов не допус-

каются.

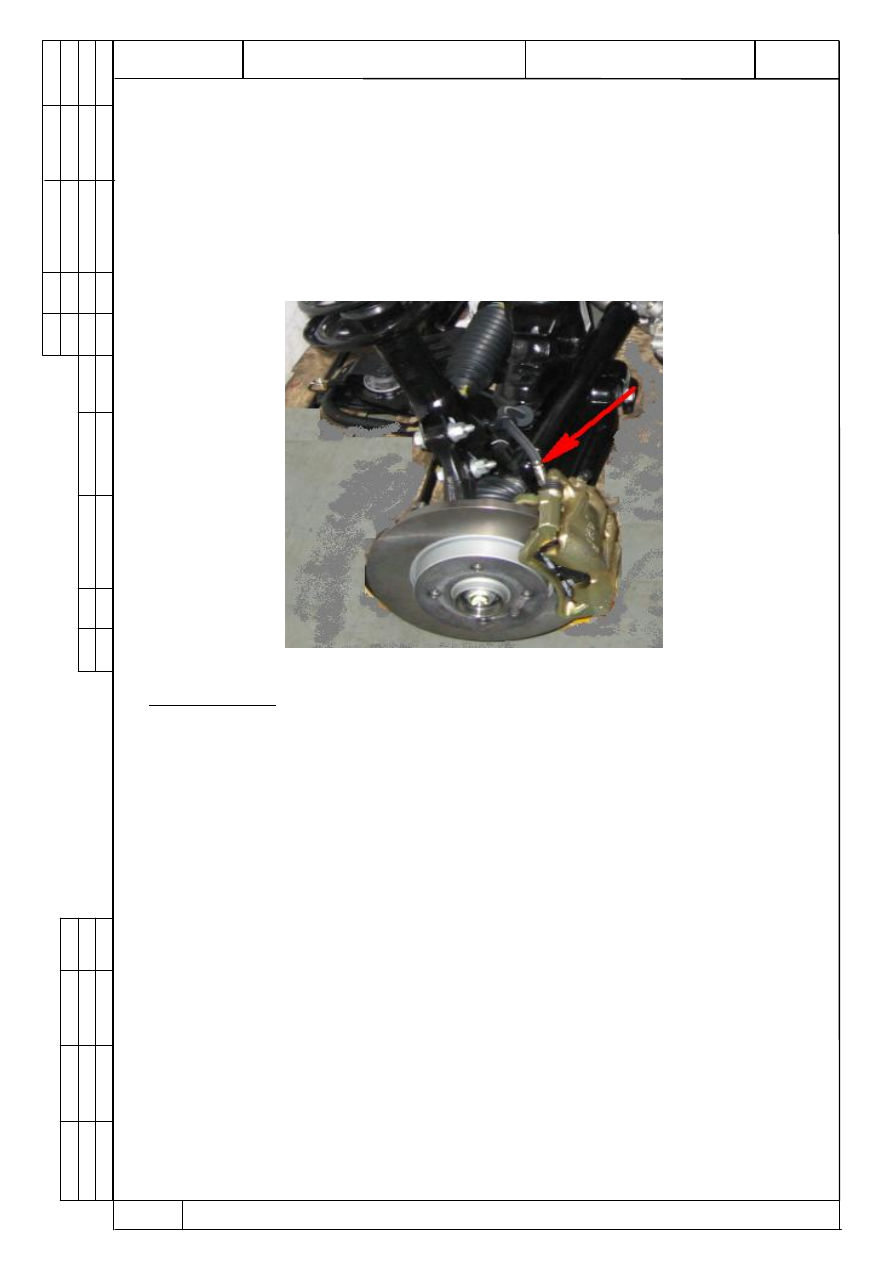

Рис. 42. Крепление тормозного шланга.

ВНИМАНИЕ:
1. Не нажимайте на педаль тормоза при снятом тормозном барабане, тор-

мозном диске или тормозных колодках.

2. Если установлен вакуумный усилитель – воздух из системы тормозов

необходимо удалять только при неработающем двигателе.

19. ПРОВЕРКА СОСТОЯНИЯ РЕМНЕЙ БЕЗОПАСНОСТИ.

Для проверки работоспособности втягивающего устройства инерционных
ремней безопасности необходимо резко потянуть за застежку – ремень дол-
жен заклинить. Отпуская застежку, необходимо убедиться, что втягивающее
устройство приводится в рабочее положение и втягивает ремень. Проверить
работу замков ремней безопасности:
- замок должен удерживать застежку ремня;
- после нажатия на кнопку замыкающего устройства пружина должна вы-
брасывать застежку ремня.
Проверить закрепление ремней безопасности к кузову автомобиля.

ГОСТ 3.1105-84

ЗАО "ЗАЗ" ОС

25480917

Лист

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

зм

ис

№

ок

ум

ен

та

од

пи

сь

ат

уб

ли

ка

за

од

п.

ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

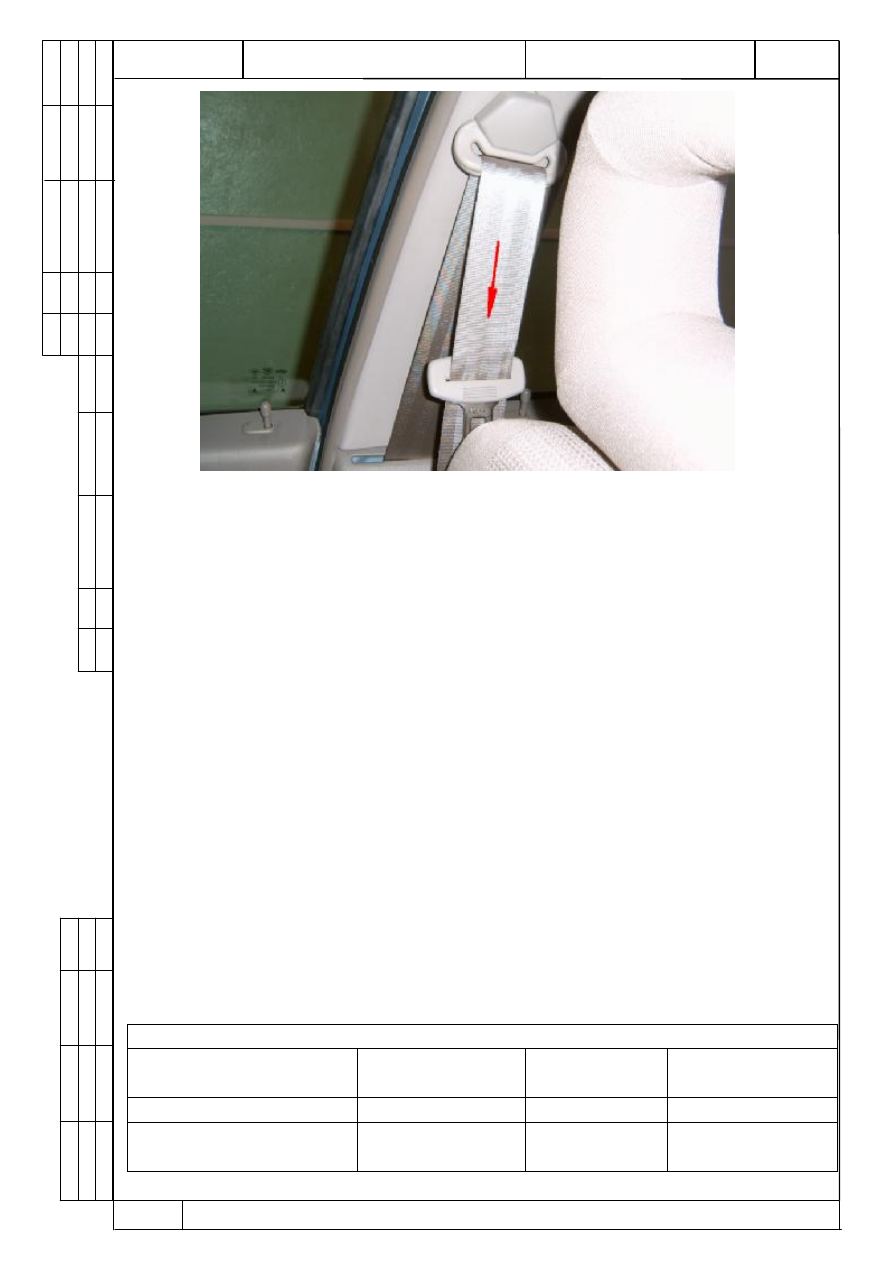

Рис. 43. Ремень безопасности.

20. ОБСЛУЖИВАНИЕ КОЛЕС АВТОМОБИЛЯ.

20.1 ПРОВЕРКА СОСТОЯНИЯ ШИН.

Проверить шины автомобиля на отсутствие повреждений и неравномер-

ность износа. Шины имеют индикаторы износа протектора, индикаторы по-

являются на поверхности беговой дорожки, когда остаточная глубина ри-

сунка протектора составляет 1,6 мм или менее. Шина подлежит замене если

на беговой дорожке появился хотя бы один индикатор износа.

Проверить отсутствие повреждений дисков колес, при наличии поврежде-

ний произвести правку или заменить и отбалансировать колеса (допусти-

мый дисбаланс 15 г).

Проверить крепление колес и при необходимости подтянуть. Запрещается

смазывать колесные болты. Моменты затягивания болтов крепления колес –
от 95 до 115 Н-м.

Разрешается применять только шины размерности 185/60 R14.

20.2 ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУХА В ШИНАХ.

Проверить давление в шинах (включая запасное колесо). Проверять давле-

ние следует на холодных шинах при помощи манометра.

Данные о давлении воздуха в шинах имеются на внутренней стороне люч-

ка бензобака.

Давление в шинах должно соответствовать табличным данным:

Давление воздуха в шинах, кгс/см

Состояние автомобиля

Передние коле-

са

Задние коле-

са

Запасное колесо

Пустой или полупустой

2,0

2,2

3,5

Полностью

загруже-

ный

2,1

2,6

3,5
