Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

- состояние амортизаторов передней подвески - отсутствие подтекания жид-

кости (запотевание не является браковочным признаком), при обнаружении

течи жидкости амортизатор необходимо заменить новым;
- осмотреть рычаги подвески - трещины и деформации не допускаются;
-  состояние  защитных  чехлов  шаровых  шарниров  -  трещины  и  порывы  не

допускаются;
-  состояние  шаровых  шарниров    -  люфт  не  допускается  (люфт  проверяется

путем перемещения рычага  вверх-вниз);
-  проверить  состояние  защитного  кожуха  стойки  передней  подвески  –  от-

сутствие повреждений;

Проверить затяжку резьбовых соединений передней подвески:

- гаек крепления верхней опоры к кузову М кр 60,0 Нм;
- гайки соединения шаровой опоры поз. 28 (рис. 36) с кулаком
  М кр 80,0 Нм;
- болты поз. 1 крепления шаровой опоры к рычагам поз. 4  М кр 35 Нм;
- болты поз. 20 переднего крепления рычагов 130 Нм;
- гайки поз. 10 тяг переднего стабилизатора к рычагам М кр 25 Нм;
- болты поз. 9 крепления подрамника 130 Нм;
- болты поз. 17 крепления стабилизатора к подрамнику 25 Нм;
- болты поз. 20 заднего крепления рычага к подрамнику 130 Нм.



Внимание:  При  затяжке  болтов  крепления  рычагов  подвеска  автомобиля

должна быть нагружена собственным весом автомобиля.

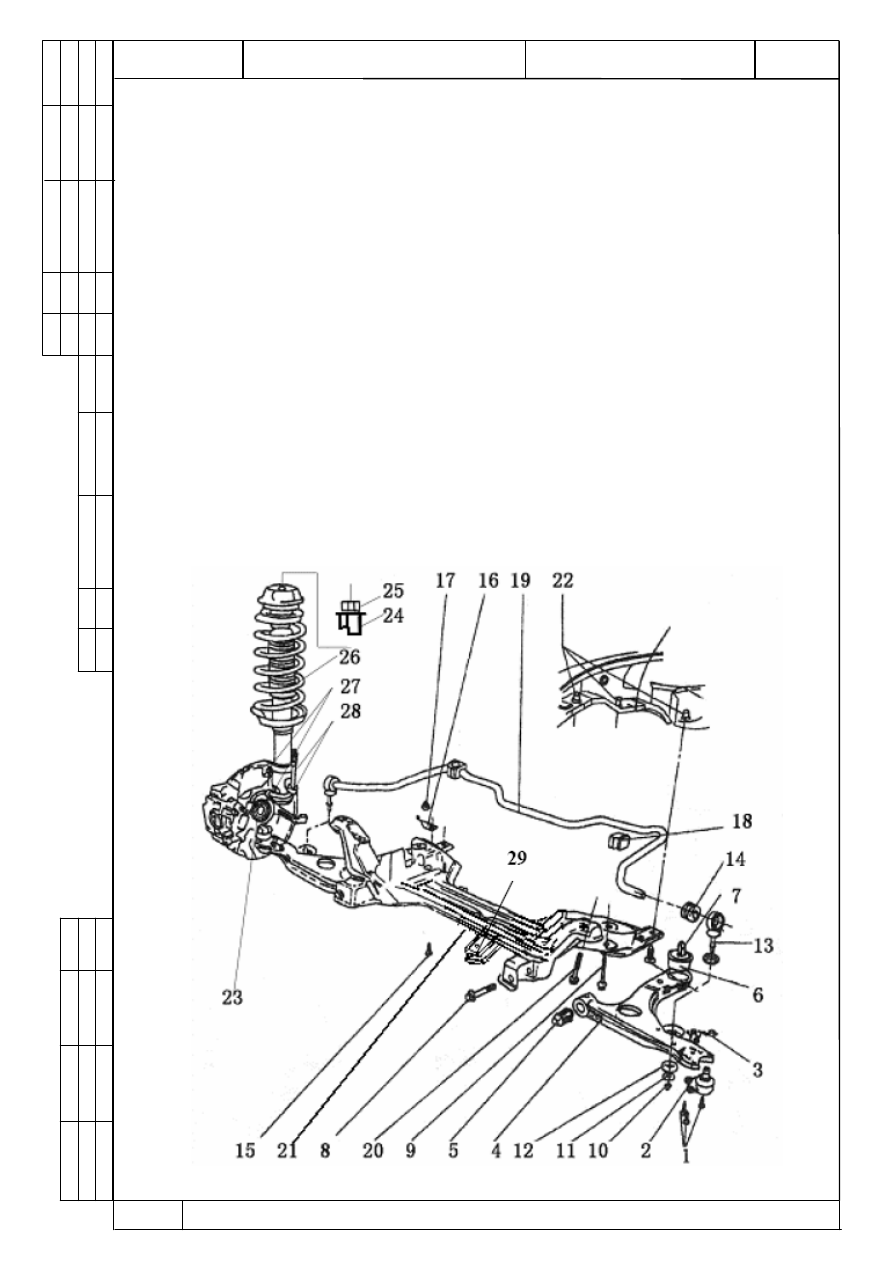

Рис. 36. Передняя подвеска.

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

35



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.



17.2 КОНТРОЛЬ СОСТОЯНИЯ НАКЛАДОК ТОРМОЗНЫХ КОЛОДОК И

ДИСКОВ ПЕРЕДНИХ ТОРМОЗОВ.



Для проведения ТО тормозных колодок и дисков передних колес необхо-

димо:

- снять передние колеса;
- проверить состояние тормозных колодок. Колодки с толщиной 7,0 мм и

менее следует заменить;

- проверить состояние диска тормоза при помощи мерительного инстру-

мента, допускается износ диска до толщины не менее 10 мм.

При необходимости произвести замену изношенных деталей.
Установить передние колеса.

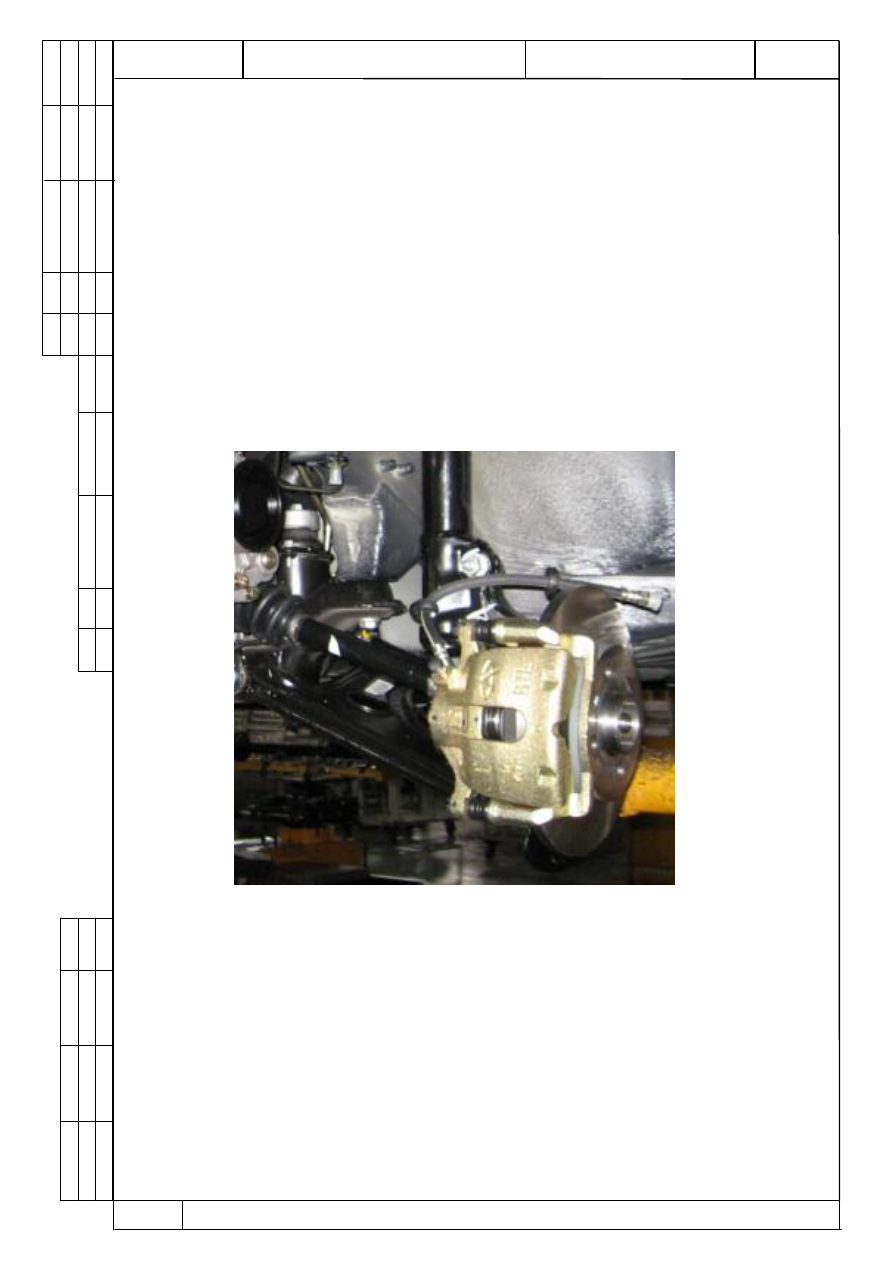

Рис. 37 Передний тормоз.












ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

36



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.


17.3  ВИЗУАЛЬНАЯ ПРОВЕРКА СОСТОЯНИЯ ВАЛОВ ПЕРЕДНИХ

ПОЛУОСЕЙ И ЗАЩИТНЫХ ЧЕХЛОВ.

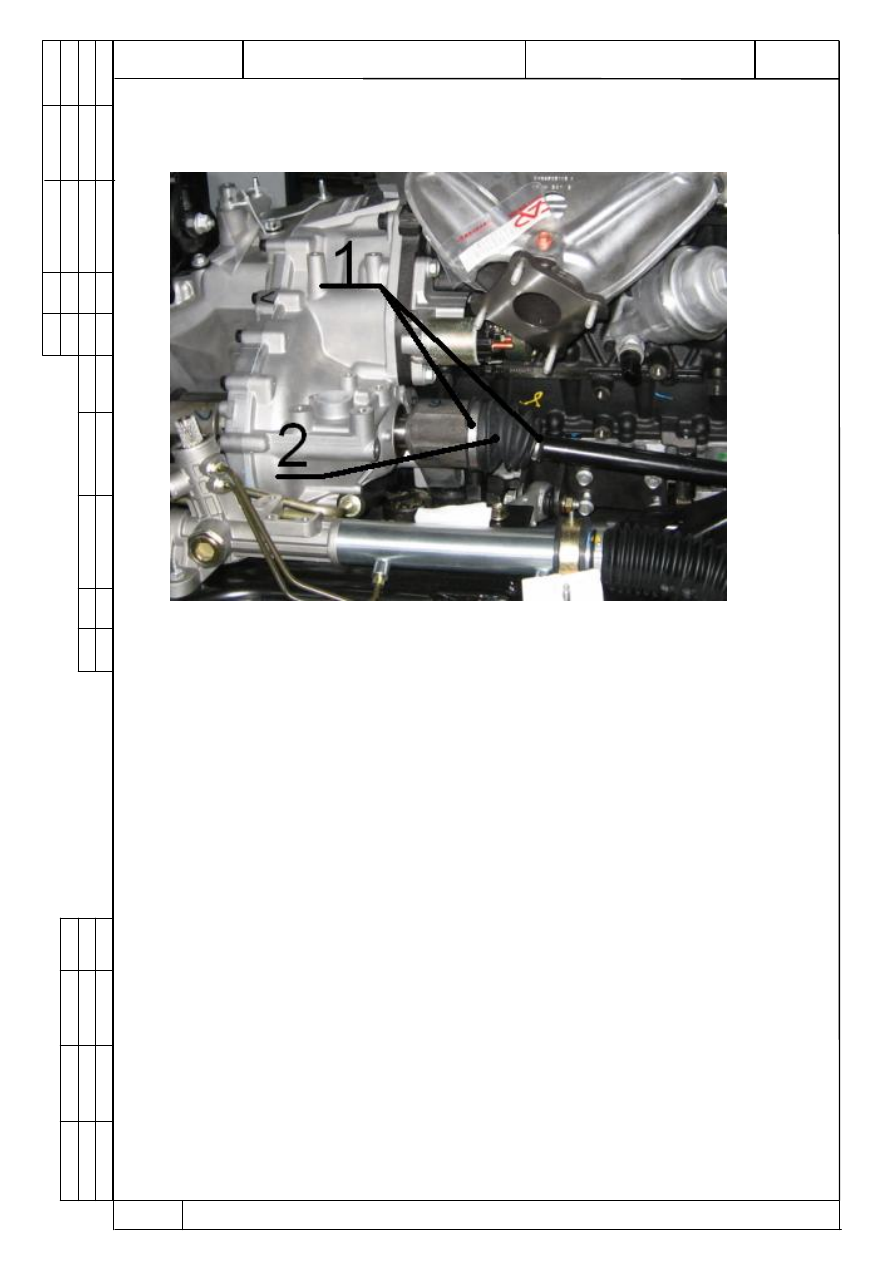

Рис. 38 Привод передних колес 1 - хомут; 2 – чехол.


Убедиться в отсутствии повреждений валов полуосей (визуально). При-

знаками наличия дефектов  внутри шарниров является скрежет при   прямо-

линейном  движении  или  на  поворотах,  наличие  повторяющихся  стуков  в

трансмиссии при динамических нагрузках (разгон-торможение).

Проверить  состояние  защитных  чехлов  поз.  2  шарниров  и  надежность

установки хомутов поз. 1 и герметичность их соединений.

Проверить отсутствие подтекания масла через уплотнительные манжеты

картера коробки  передач.



17.4 ПРОВЕРКА СОСТОЯНИЯ ДЕТАЛЕЙ И ПОДТЯЖКА РЕЗЬБОВЫХ

СОЕДИНЕНИЙ ЗАДНЕЙ ПОДВЕСКИ.



Проверить состояние деталей задней подвески:
- состояние амортизаторов и отсутствие подтекания жидкости (запотевание

не  является  выбраковочным  признаком).  При  обнаружении  течи  жидкости

амортизатор необходимо заменить новым;

- состояние и отсутствие повреждений резиновых чехлов;
- состояние сайлент-блоков амортизаторов.

Проверить затяжку резьбовых соединений динамометрическим ключом:
- болтов поз. 18 крепления кронштейнов к кузову Мкр= 70 Нм (60…75Нм)
-  болтов  поз.  16  нижнего  крепления  амортизаторов  к  кронштейнам  балки

Мкр= 60 Нм (51…66Нм) (в статическом положении автомобиля на колесах;

- болтов поз. В крепления балки к передним кронштейнам  кузова Мкр= 80

Нм (75…83Нм)

- гаек поз. 12 верхнего крепления амортизатора Мкр 25 Нм (22…27)

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

37



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

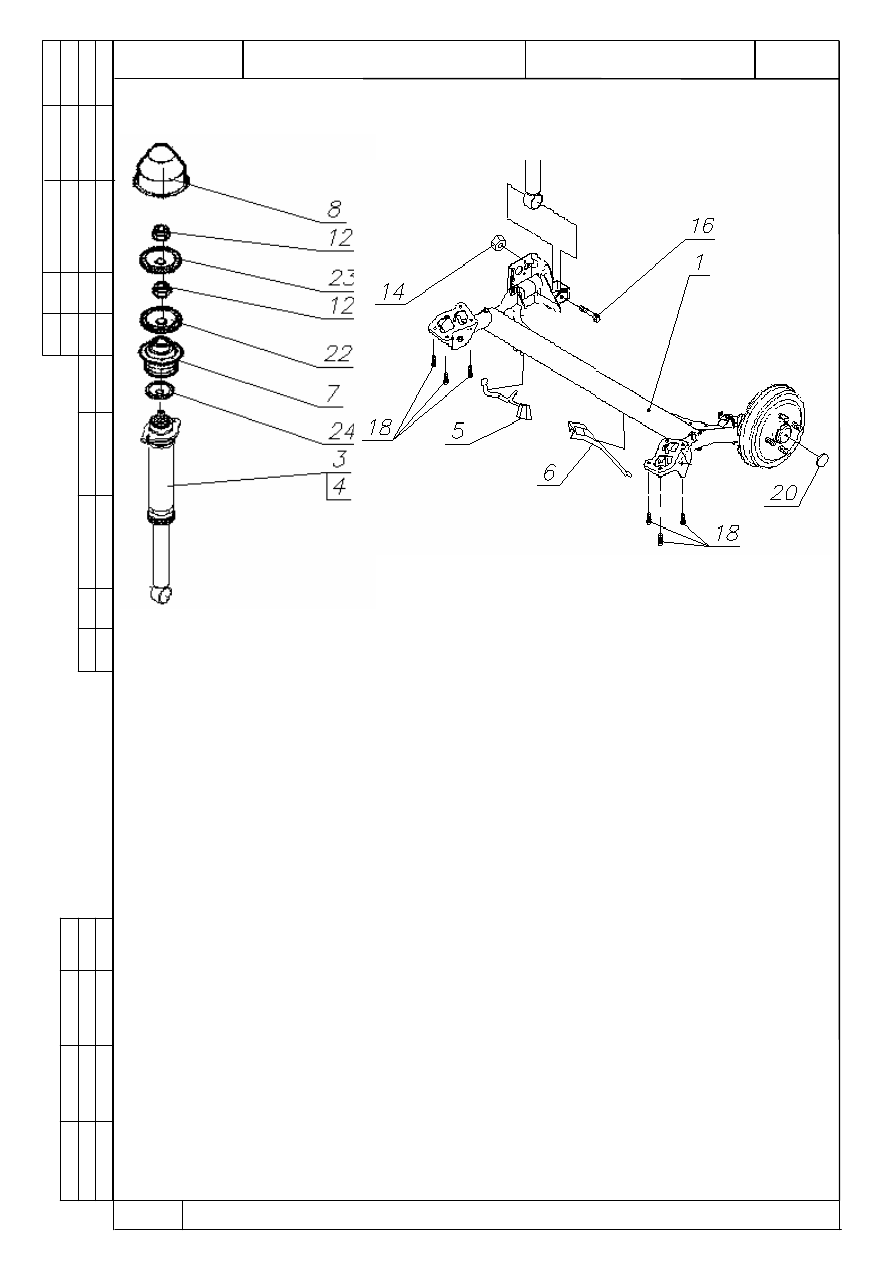

Рис. 39. Крепление амортизаторов и балки задней подвески.





17.5 РЕГУЛИРОВКА ПОДШИПНИКОВ ЗАДНИХ КОЛЕС.

 Проконтролировать  зазор в подшипниках. Осевой зазор должен быть в

пределах 0,03...0,13 мм. Если зазор выходит за указанные пределы, произве-
сти регулировку подшипников:

- снять колпак колеса, пылезащитный колпачок и шплинт с оси;
- отпустить гайку ступицы на 1-2 оборота;
- затянуть гайку М

кр

=2,0 Нм (0,2 кгс м), при этом проворачивая колесо;

- отпустить гайку оси колесного подшипника на 180

0

 и повторно затянуть

гайку моментом М

кр

=1,0 Нм (0,2 кгс м);

- установить новый шплинт и зафиксировать;
- Измерить зазор. При правильной регулировке он должен быть в пределах

от 0,03…0,13 мм;

- установить пылезащитный колпачок на ступицу;
- установить колпак колеса.
