Передняя подвеска DС14BХ – 2901002

1























































Установка суппорта переднего тормоза и

тормозных колодок

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            025  Слесарно-сборочная                                              3

03                                    (

См. КЭ лист 20-24).

04

Выполнить операцию  (005, 020)

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Тормозная трубка передняя левая                              А21-3506030                                                                    шт             1

11

правая                            А21-3506040                                                                    шт             1

12 2.

Фиксатор                                                                         S11-3506021                                                                    шт.            2

13 3.

Гибкий тормозной шланг                                               А21-3506010                                                                    шт.            2

14 4.

Фиксатор                                                                         S11-3506021                                                                    шт.            2

15 5.

Болт                                                                                 Q184В1229                                                                      шт.            4

16 6.

Кулак поворотный левый                                              А21- 3001011                                                                    шт.            1

17

правый                                            А21- 3001012                                                                    шт.            1

18 7.

Тормозные колодки передние                                          колодки                                                                      комплект      2

19 8.

Колодка датчика износа тормозных колодок                  колодка                                                                          шт.            2

20 9.

Тормозной суппорт левый                                             А21-3501050                                                                     шт.            1

21

правый                                            А21-3501060                                                                     шт.            1

22 10.

Болт                                                                                   болт                                                                               шт.            4

23 11.

Колодка датчика системы (ABS)                                    колодка                                                                          шт.            2

24

МК/КТТП

ТП. 75.051

17



ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

2























































Установка суппорта переднего тормоза и

тормозных колодок

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Установить тормозной суппорт (поз.9) на поворотный кулак (поз.6) и закрепить болтами (поз.5) с Мкр=85 Нм.

03

04 2.

Установить тормозные колодки (поз.7) в тормозной суппорт (поз.9) и закрутить болты (поз.10) крепления скобы тормозного

05

суппорта (поз.9) с Мкр=35 Нм.

06

07 3.

Подсоединить колодку датчика износа передних тормозных колодок (поз.8) к ответной колодке в жгуте проводов моторного отсека

08

вручную до фиксации, обеспечив надежность соединения.

09

10 4.

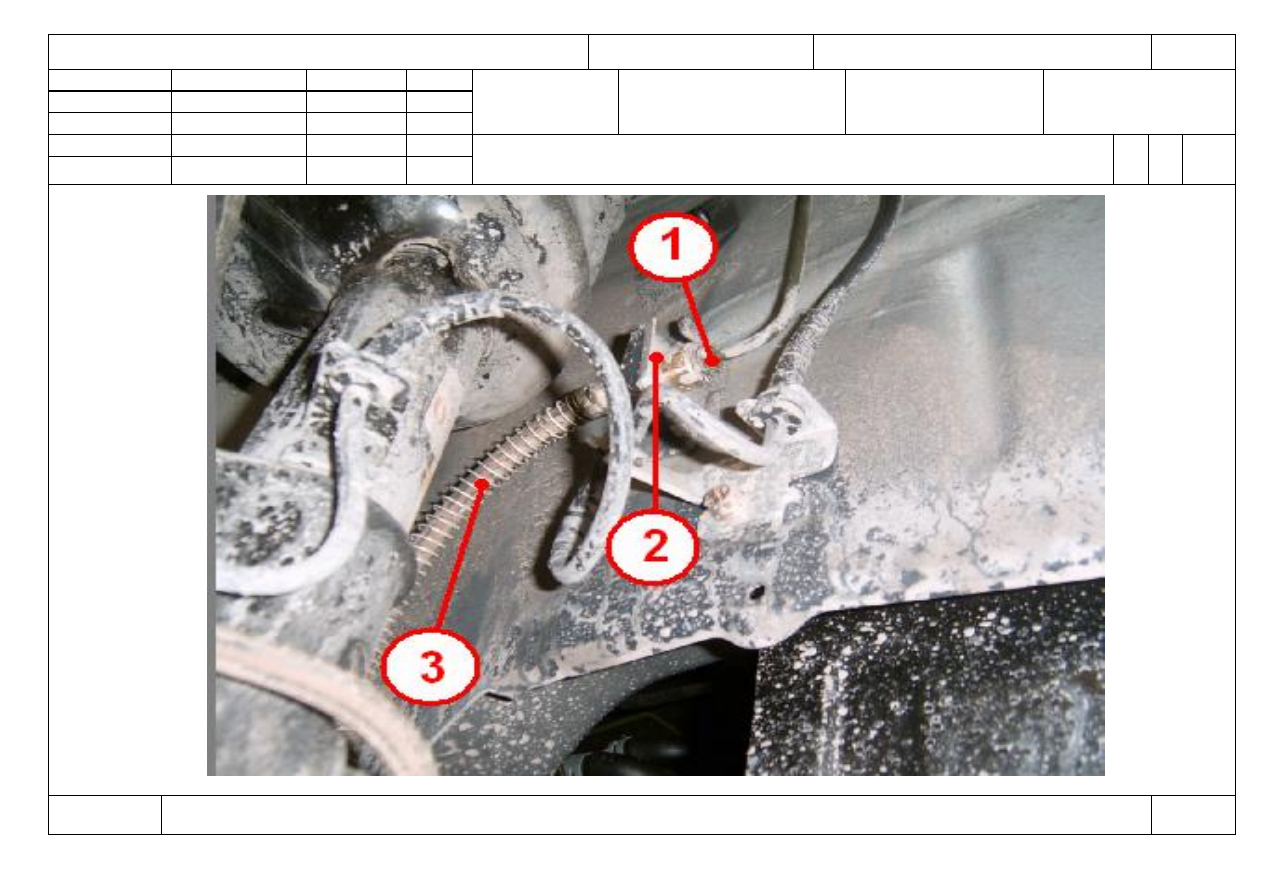

Снять технологические заглушки с тормозной трубки (поз.1) и гибкого тормозного шланга (поз.3).

11

12 5.

Установить по месту гибкий тормозной шланг (поз.3) в кронштейн колесной арки переднего колеса, в кронштейн на

13

амортизационной стойке  и закрутить гайку крепления тормозной трубки (поз.1) в резьбовое отверстие гибкого тормозного

14

шланга (поз.3) с Мкр=16 Нм.

15

16 6.

Закрепить гибкий тормозной шланг (поз.3) фиксаторами (поз.2, поз.4).

17

18 7.

Подсоединить колодку датчика скорости системы (ABS) (поз.11) к ответной колодке в жгуте проводов моторного отсека вручную

19

до фиксации, обеспечив надежность соединения.

20

21 8.

Выполнить переходы (1,2,3,4,5,6,7) для противоположной стороны.

22

23 9.

При необходимости удалить следы пролива тормозной жидкости ветошью.

24

МК/КТТП

ТП. 75.051

18



ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

3























































Установка суппорта переднего тормоза и

тормозных колодок

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 0210. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

03

Т 04 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

05 2.

Приспособление для утапливания поршня суппорта 1471 F«BETA».

06 4.

ДК 10-100 Нм.

07 5.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

08 6.

Очки защитные 02-76 ГОСТ 12.4.013-85.

09 7.

Ветошь.

10 8.

Урна 9615-237.

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.051

19









































ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





Снятие и установка суппорта переднего тормоза и

тормозных колодок

О1



020-

025



   Оп.020-025







































































КЭ

ТП 75.051
