ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

3



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





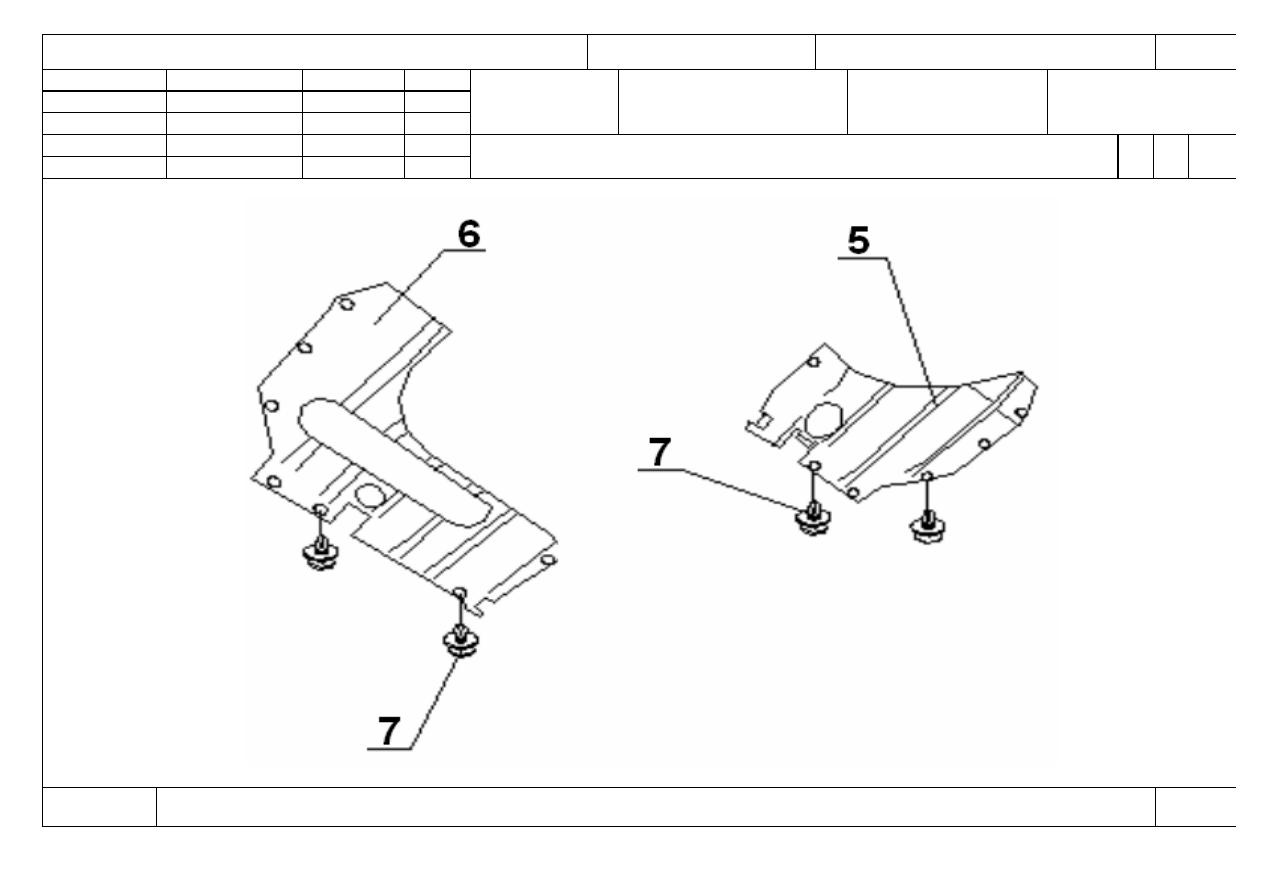

Снятие-установка грязезащитных кожухов

О1



010-

015



   Оп.010-015







































































КЭ

ТП 75.051

13




ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

1























































Снятие суппорта переднего тормоза и

тормозных колодок

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            020   Слесарно-сборочная                                            3

03                                     (

См. КЭ лист 20-24).

04

Выполнить операцию   (005, 010)

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Тормозная трубка передняя левая                              А21-3506030                                                                    шт             1

11

правая                            А21-3506040                                                                    шт             1

12 2.

Фиксатор                                                                         S11-3506021                                                                    шт.            2

13 3.

Гибкий тормозной шланг                                               А21-3506010                                                                    шт.            2

14 4.

Фиксатор                                                                         S11-3506021                                                                    шт.            2

15 5.

Болт                                                                                 Q184В1229                                                                      шт.            4

16 6.

Кулак поворотный левый                                              А21- 3001011                                                                    шт.            1

17

правый                                            А21- 3001012                                                                    шт.            1

18 7.

Тормозные колодки передние                                          колодки                                                                      комплект      2

19 8.

Колодка датчика износа тормозных колодок                  колодка                                                                          шт.            2

20 9.

Тормозной суппорт левый                                             А21-3501050                                                                     шт.            1

21

правый                                            А21-3501060                                                                     шт.            1

22 10.

Болт                                                                                   болт                                                                               шт.            4

23 11.

Колодка датчика системы (ABS)                                     колодка                                                                          шт.            2

24

МК/КТТП

ТП. 75.051

14



ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

2























































Снятие суппорта переднего тормоза и

тормозных колодок

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 1. Открутить гайку тормозной трубки (поз.1), извлечь фиксатор (поз.2) и рассоединить гибкий тормозной шланг (поз.3) с тормозной

03

трубкой (поз.1).

04

05 2.

Отсоединить гибкий тормозной шланг (поз.3) от кронштейна в колесной арке переднего колеса.

06

07 3.

Установить технологические заглушки на тормозную трубку (поз.1) и гибкий тормозной шланг (поз.3).

08

09 4.

Снять фиксатор (поз.4) и отсоединить гибкий тормозной шланг (поз.3) от кронштейна на амортизационной стойке.

10

11 5.

Отсоединить колодку датчика износа передних тормозных колодок (поз.8) от ответной колодки в жгуте моторного отсека.

12

13 6.

Открутить болты (поз.10) крепления скобы тормозного суппорта (поз.9), утопить поршень тормозного суппорта и снять

14

тормозные колодки (поз.7).

15

16 7.

Отсоединить колодку датчика скорости системы (ABS) (поз.11) от ответной колодки в жгуте моторного отсека.

17

18 8.

Открутить болты (поз.5) и отсоединить тормозной суппорт (поз.9) от поворотного кулака (поз.6).

19

20 9.

Выполнить переходы (1,2,3,4,5,6.7.8) для противоположной стороны.

21

22 10.

Следы пролива тормозной жидкости удалить ветошью.

23

24

МК/КТТП

ТП. 75.051

15



ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

3























































Снятие суппорта переднего тормоза и

тормозных колодок

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 11. Произвести контроль общего состояния: тормозных колодок – толщина тормозной колодки  не менее 7,5 мм; тормозных

03

дисков – окончательная толщина не менее 9,7 мм, осевое биение не более 0,12 мм.

04

Проверить отсутствие трещин, глубоких рисок и прочих механических повреждений.

05

При обнаружении отклонений - заменить новыми.

06

07 12.

Произвести контроль визуальным осмотром общего состояния деталей.

08

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



09

Т 10 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

11 2.

Приспособление для утапливания поршня суппорта 1471 F«Beta».

12 3.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

13 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

14 5.

Ветошь.

15 6.

Урна 9615-237.

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.051

16
