ГОСТ 3.1118 форма 1б
Силовой агрегат
71
Подсоединение трубопроводов
системы кондиционера
25480917.
75.043
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01

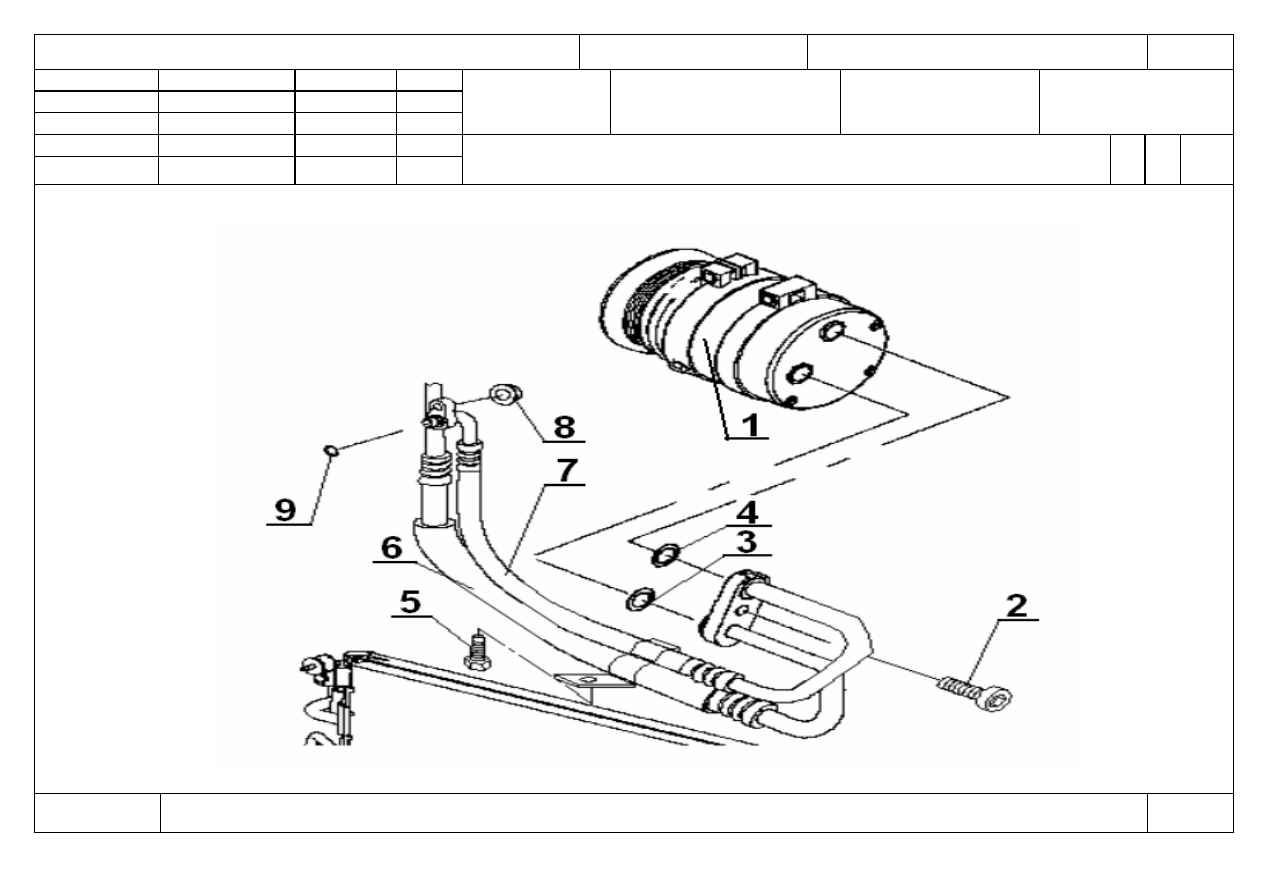

О 02 2. Подсоединить нагнетательную трубку (поз.7) к конденсатору, предварительно установить уплотнительное кольцо (поз.9) и
03
закрепить гайкой (поз.8) с Мкр=16 Нм.
04
05
3.
Подсоединить нагнетательную трубку (поз.7) к компрессору (поз.1), предварительно установить уплотнительное кольцо (поз.4) и
06
закрепить болтом (поз.2) с Мкр=25 Нм.
07
08 4.
Подсоединить всасывающую трубку (поз.6) к компрессору (поз.1), предварительно установить уплотнительное кольцо (поз.3) и
09
закрепить болтом (поз.2) с Мкр=25 Нм.
10
11 5.
Закрепить кронштейн крепления трубопроводов к кузову автомобиля болтом (поз.5) с Мкр=8 Нм.
12
13 6.
Подсоединить электрический разъем жгута проводов моторного отсека к разъему (поз.10) компрессора кондиционера (поз.1)
14
вручную до фиксации, обеспечив надежность соединения.
15
16 7.

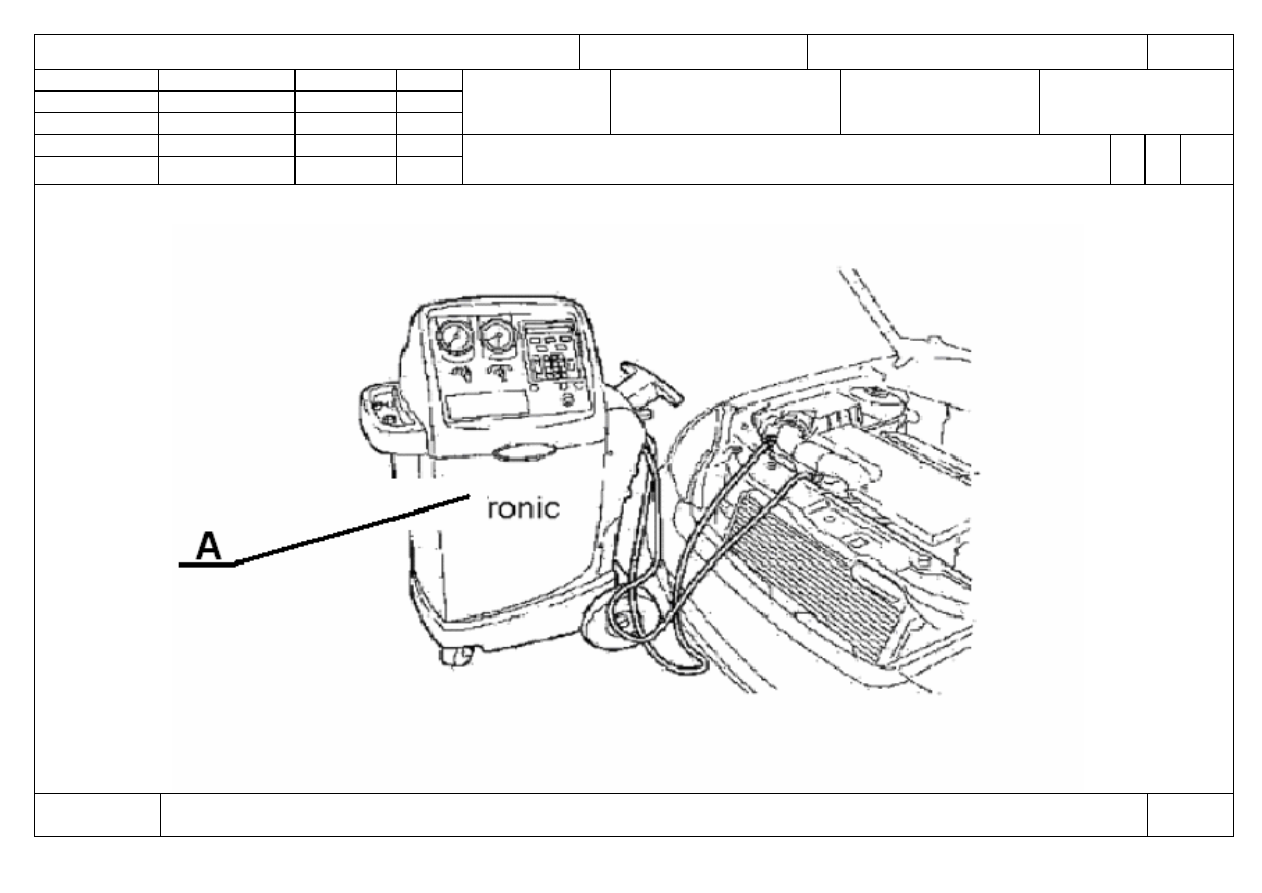

Заправить систему кондиционера хладагентом R-134а с помощью установки заправочной типа «TRONIC 0128» (поз.А).
17
18 8.
Проверить отсутствие следов пролива после заправки, детектором утечки.
19
20 9.
Проверить заправку системы кондиционера хладагентом.
21
22 10.
При необходимости следы пролива масла компрессорного и хладагента удалить ветошью.
23
24 11.
Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.
МК/КТТП
ТП 75.043
