ГОСТ 3.1105 форма 2

Силовой агрегат

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.043

Н. контр.

Лагода

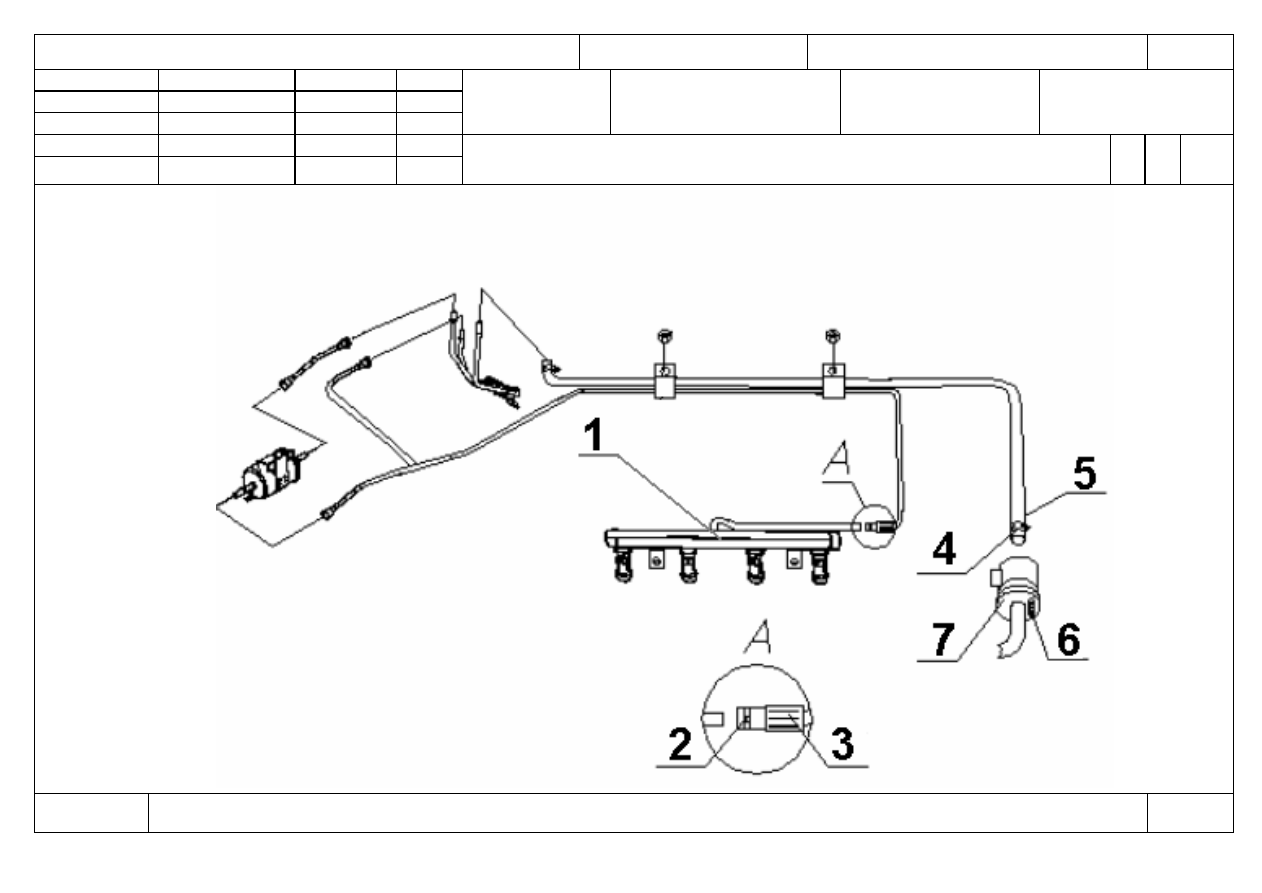

Отсоединение-подсоединение трубопровода топливной

системы

О1

080-

085

Оп.080-085

КЭ

ТП 75.043

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение трубопроводов

системы кондиционера

25480917.

75.043

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 090 Слесарно-сборочная 3

03 (

См. КЭ лист 71-73).

Выполнить операции 005.

Б 06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава.

Установка заправочная типа «TRONIC 0128».

К 10 1. Компрессор А11-8104010 шт. 1

11 2.

Болт М8х25, Sвн.6 DC14ВХ-8101236 шт. 2

12 3.

Уплотнительное кольцо А11-8108035 шт. 1

13 4.

Уплотнительное кольцо А11-8108035 шт. 1

14 5.

Болт М6х15, S10 DC14BX-8101312 шт. 1

15 6.

Всасывающая трубка А21-8108037 шт. 1

16 7.

Трубка нагнетательная А21-8108010 шт. 1

17 8. Гайка М8, S13 DC14BX-8101324 шт. 1

18 9.

Уплотнительное кольцо А11-8108075 шт. 1

19 10.

Электрический разъем компрессора разъем шт. 1

О 21 1. Слить хладагент с системы кондиционера с помощью установки заправочной типа «TRONIC 0128» (поз. А).

22
23 2.

Отсоединить электрический разъем жгута проводов моторного отсека от разъема (поз.10) компрессора кондиционера (поз.1).

МК/КТТП

ТП 75.043

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение трубопроводов

системы кондиционера

25480917.

75.043

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 3. Открутить гайку (поз.8), отсоединить нагнетательную трубку (поз.7) от осушителя и извлечь уплотнительное кольцо (поз.9).

04 4.

Открутить болт (поз.2), отсоединить всасывающую трубку (поз.6) от компрессора (поз.1) и извлечь уплотнительное

кольцо (поз.4).

Открутить болт (поз.2), отсоединить нагнетательную трубку (поз.7) от компрессора (поз.1) и извлечь уплотнительное

кольцо (поз.3).

10 6.

Открутить болт (поз.5) и отсоединить кронштейн крепления трубопроводов от кузова автомобиля.

12 7.

Проверить отсутствие следов пролива хладагента, при необходимости удалить ветошью.

Т 14 1. Головка 1/2" S=10 900-10 HAZET.

15 2.

Головка 1/2" S=13 900-13 HAZET.

16 3.

Удлинитель L=248 мм 918-10 HAZET.

17 4.

Головка, Sвн.6, 3/8" IN30 6.

18 5.

Переходник 1/2"- 3/8".

19 6.

Гайковерт 1/2" АТ 705В.

20 7.

Вставка 9х12 -->1/2".

21 8.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

22 9.

Ветошь.

23 10.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

24 11.

Очки защитные 02-76 ГОСТ 12.4.013-85.

МК/КТТП

ТП 75.043

ГОСТ 3.1118 форма 1б

Силовой агрегат

Подсоединение трубопроводов

системы кондиционера

25480917.

75.043

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 095 Слесарно-сборочная 3

03 (

См. КЭ лист 68,69).

Выполнить операции 005, 090.

Б 06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

Установка заправочная типа «TRONIC 0128».

К 10 1. Компрессор А11-8104010 шт. 1

11 2.

Болт М8х25, Sвн.6 DC14ВХ-8101236 шт. 2

12 3.

Уплотнительное кольцо А11-8108035 шт. 1

13 4.

Уплотнительное кольцо А11-8108035 шт. 1

14 5.

Болт М6х15, S10 DC14BX-8101312 шт. 1

15 6.

Всасывающая трубка А21-8108037 шт. 1

16 7.

Трубка нагнетательная А21-8108010 шт. 1

17 8. Гайка М8, S13 DC14BX-8101324 шт. 1

18 9.

Уплотнительное кольцо А11-8108075 шт. 1

19 10.

Электрический разъем компрессора разъем шт. 1

М 21 Хладагент R-134A кг. 0,575

Масло компрессорное PAG л. 0,150

О 24 1. Смазать уплотнительные кольца (поз.3, поз.4, поз.9) маслом компрессорным.

МК/КТТП

ТП 75.043
