ГОСТ 3.1118  форма 1б





Силовой агрегат



37





























































Подсоединение системы выпуска

отработавших газов и подачи воздуха



25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            045      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 39-41).

 04

Выполнить операции   005, 040.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К 09 1. Воздушный фильтр в сборе                                         Т11-1109110                                                                      шт.           1

 10 2.

Патрубок                                                                        Т11-1109410                                                                      шт.           1

11 3.

Болт М6х30, S10                                                           Q1410630L                                                                         шт.           2

12 4.

Хомут S7                                                                        CQ67695                                                                            шт.           1

      13 5.

Хомут S7                                                                        CQ67680                                                                            шт.           1

14 6.

Хомут самозажимной                                                   AQ60214                                                                             шт.           1

15 7.

Трос привода акселератора                                        Т11-1108210                                                                       шт.           1

16 8.

Труба приемная глушителя                                         Т11-1203110                                                                       шт.           1

  17 9.

Катализатор                                                                  Т11-1205210                                                                       шт.           1

18 10.

Гайка М 12, S18                                                          Q33012                                                                                шт.           4

19 11.

Кольцо уплотнительное                                             В11-1205311                                                                       шт.           2

20 12.

Трубка отвода картерных газов                                SMW250345                                                                         шт.           1

21 13.

Трубка вакуумного усилителя тормозов                  Т11- 3510110                                                                       шт.            1

22

О 23 1. Подсоединить приемную трубу (поз.20) к выпускному коллектору (поз.23), предварительно установив уплотнительное

 24

кольцо (поз.22) и закрепить гайками (поз.21) с Мкр=50 Нм.

МК/КТТП

ТП 75.041

37

































ГОСТ 3.1118  форма 1б





Силовой агрегат



38





























































Подсоединение системы выпуска

отработавших газов и подачи воздуха



25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 2. Подсоединить приемную трубу (поз.20) к катализатору (поз.17), предварительно установив уплотнительное кольцо (поз.19) и

03

закрепить гайками (поз.18) с Мкр=50 Нм.

 04

05 3.

Подсоединить электрические разъемы кислородных датчиков (поз.16, поз.24) до фиксации, обеспечив надежность соединения.

06

07 4.

Подсоединить трубку вакуумного усилителя тормозов (поз.13) к впускному коллектору и закрепить хомутом (поз.12), обеспечив

08

герметичность и надежность соединения.

09

 10 5. Повернуть рычаг  дроссельной заслонки по часовой стрелке до упора и завести наконечник троса привода акселератора (поз.9)

11

в посадочное место (поз.11).

12

      13 6.

Закрепить трос привода акселератора гайкой (поз.8) с Мкр=12 Нм и  болтами (поз.14, поз.15) с Мкр=7 Нм.

14

15 7.

Установить воздушный фильтр (поз.2) на кузов автомобиля и закрепить болтами (поз.1) с Мкр=6 Нм.

16

  17 8.

Подсоединить трубку отвода картерных газов (поз.4) к воздушному фильтру (поз.2) и закрепить хомутом (поз.3), обеспечив

18

герметичность и надежность соединения.

19
20 9.

Подсоединить патрубок (поз.6) к дроссельной заслонке (поз.10), воздушному фильтру (поз.2) и закрепить хомутами (поз.5, поз.7)

21

с Мкр=7 Нм.

22

23 10.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

 24

МК/КТТП

ТП 75.041

38

































ГОСТ 3.1118  форма 1б





Силовой агрегат

39





























































Подсоединение системы выпуска

отработавших газов и подачи воздуха



25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Плоскогубцы  760N1HAZET.

03 2.

Ключ S=13  450 N-13х14 HAZET.

 04 1.

Головка 1/2" S=7 900-7HAZET.

05 2.

Головка 1/2" S=10 900-10 HAZET.

06 4.

Головка 1/2" S=18 900-18 HAZET.

07 5.

Удлинитель L=123 мм 917-5 HAZET .

08



6.

Вставка 9х12 -->1/2".

09 8.

Трещотка 1/2'' 916 SP HAZET.

 10 9.

ДК 2-20 Нм 9х12.

11 10.

ДК 10-100 Нм 1/2".

12



11.

Гайковерт угловой 1/2"  АТ 705В.

      13 12.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

14

15

   16

  17

18

19

20

21

22

23

24

МК/КТТП

ТП 75.041

39





ГОСТ 3.1105  форма 2





Силовой агрегат

40



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.041













Н. контр.



Лагода

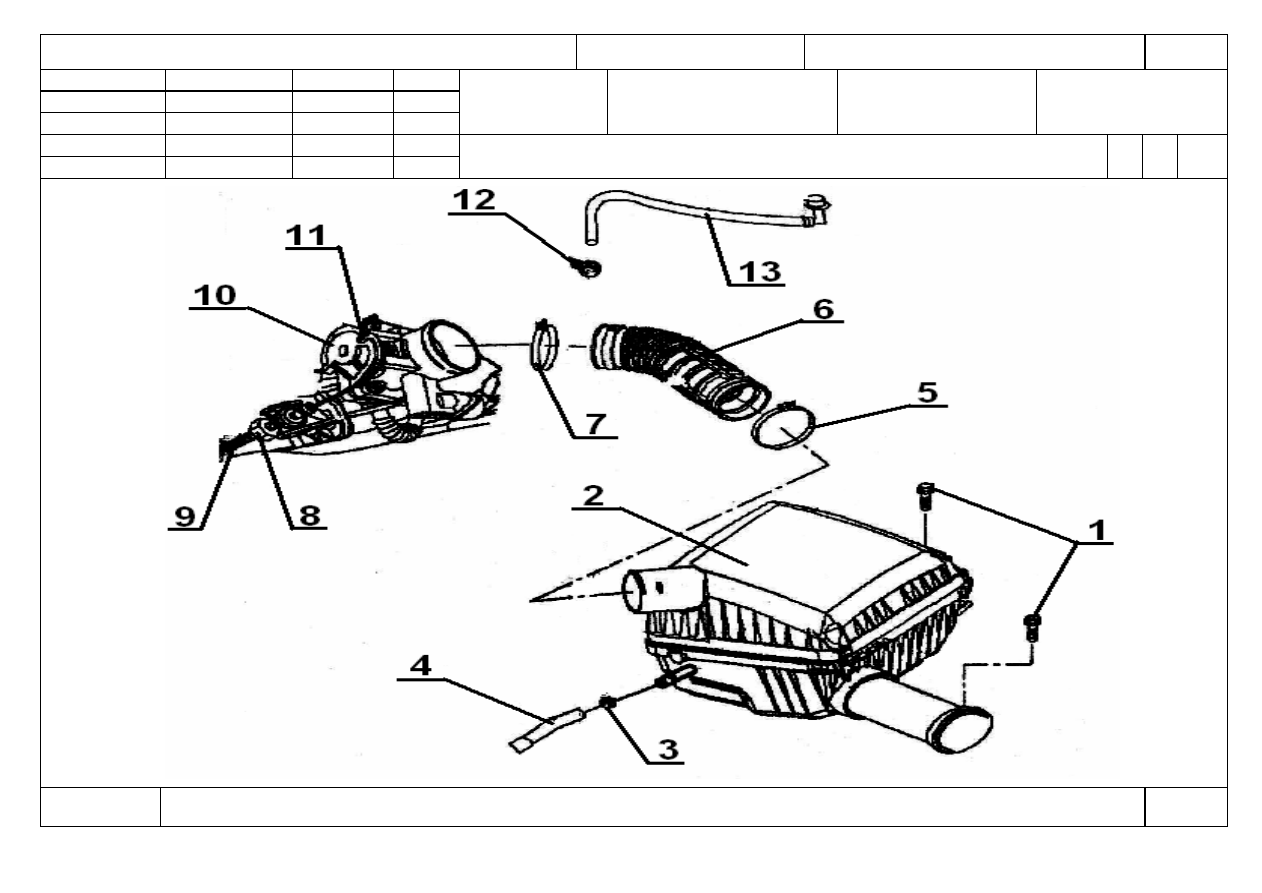

Отсоединение-подсоединение воздушного фильтра

О1



040-

045




Оп.040-045


















































КЭ

ТП 75.041
