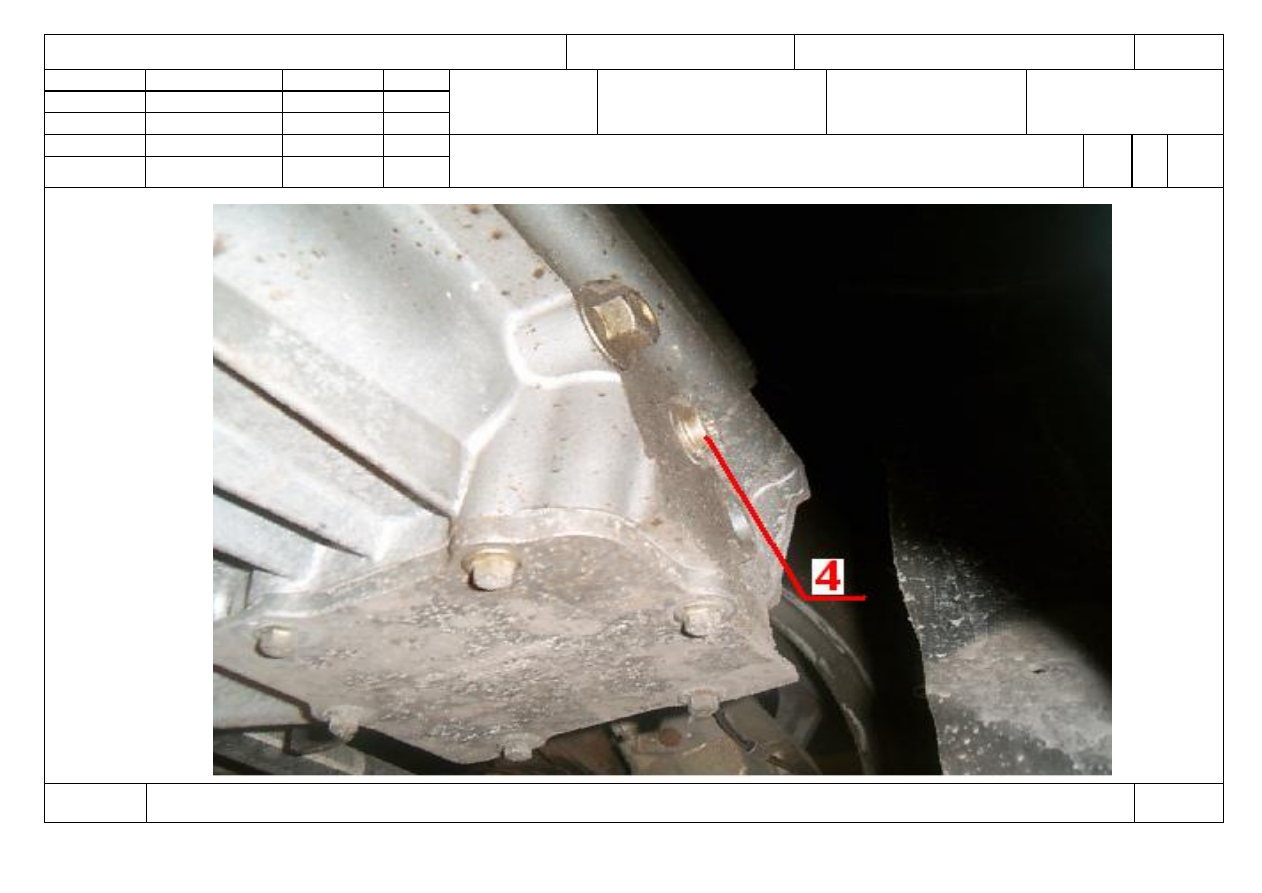

Подготовительная (заправка эксплуатационных жидкостей)

О1



030-

035


  Оп.030-035















































КЭ

ТП 75.041

33

































ГОСТ 3.1118  форма 1б





Силовой агрегат

34





























































Отсоединение системы подачи

воздуха и выпуска отработавших газов

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            040      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 39-41).

 04

Выполнить операцию   005.

05





Б  06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08





К  09 1. Воздушный фильтр в сборе                                         Т11-1109110                                                                      шт.           1

 10 2.

Патрубок                                                                        Т11-1109410                                                                      шт.           1

11 3.

Болт М6х30, S10                                                           Q1410630L                                                                         шт.           2

12 4.

Хомут S7                                                                        CQ67695                                                                            шт.           1

      13 5.

Хомут S7                                                                        CQ67680                                                                            шт.           1

14 6.

Хомут самозажимной                                                   AQ60214                                                                             шт.           1

15 7.

Трос привода акселератора                                        Т11-1108210                                                                       шт.           1

16 8.

Труба приемная глушителя                                         Т11-1203110                                                                       шт.           1

  17 9.

Катализатор                                                                  Т11-1205210                                                                       шт.           1

18 10.

Гайка М 12, S18                                                          Q33012                                                                                шт.           4

19 11.

Кольцо уплотнительное                                             В11-1205311                                                                       шт.           2

20 12.

Трубка отвода картерных газов                                SMW250345                                                                         шт.           1

21 13.

Трубка вакуумного усилителя тормозов                  Т11- 3510110                                                                       шт.            1

 22



О 23 1. Ослабить хомуты (поз.5, поз.7) и отсоединить патрубок (поз.6) от дроссельной заслонки (поз.10) и воздушного фильтра (поз.2).

24

МК/КТТП                                                                                          ТП 75.041

34







































ГОСТ 3.1118  форма 1б





Силовой агрегат

35





























































Отсоединение системы подачи

воздуха и выпуска отработавших газов

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 2. Ослабить хомут (поз.3) и отсоединить трубку отвода картерных газов (поз.4) от воздушного фильтра (поз.2).

03

 04 3.

Открутить болты (поз.1) и снять воздушный фильтр (поз.2).

05

06 4. Повернуть рычаг  дроссельной заслонки по часовой стрелке до упора и вывести наконечник троса привода акселератора (поз.9)

07

из посадочного места (поз.11).

08

09 5.

Открутить гайку (поз.8), болты (поз.14, поз.15) и снять трос привода акселератора.

 10

11 6.

Ослабить хомут (поз.12) и отсоединить трубку вакуумного усилителя тормозов (поз.13) от впускного коллектора.

12

      13 7.

Отсоединить электрические разъемы кислородных датчиков (поз.16, поз.24).

14

15 8.

Открутить гайки (поз.18) и отсоединить приемную трубу (поз.20) от катализатора (поз.17), предварительно извлечь

16

уплотнительное кольцо (поз.19).

  17

18 9.

Открутить гайки (поз.21) и отсоединить приемную трубу (поз.20) от выпускного коллектора (поз.23), предварительно извлечь

19

уплотнительное кольцо (поз.22).

20

21

 22

23

24

МК/КТТП                                                                                          ТП 75.041

35







































ГОСТ 3.1118  форма 1б





Силовой агрегат

 36





























































Отсоединение системы подачи

воздуха и выпуска отработавших газов



25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Плоскогубцы  760N1HAZET.

03 2.

Ключ S=13  450 N-13х14 HAZET.

 04 1.

Головка 1/2" S=7 900-7HAZET.

05 2.

Головка 1/2" S=10 900-10 HAZET.

      06 4.

Головка 1/2" S=18 900-18 HAZET.

07 5.

Удлинитель L=123 мм 917-5 HAZET .

08



6.

Вставка 9х12 -->1/2".

09 8.

Трещотка 1/2'' 916 SP HAZET.

10



9.

Гайковерт угловой 1/2"  АТ 705В.

11 10.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

   12

   13

14

15

16

  17

18

19

20

21

22

23

24

МК/КТТП

ТП 75.041

36
