ГОСТ 3.1105  форма 2





Силовой агрегат



73



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода





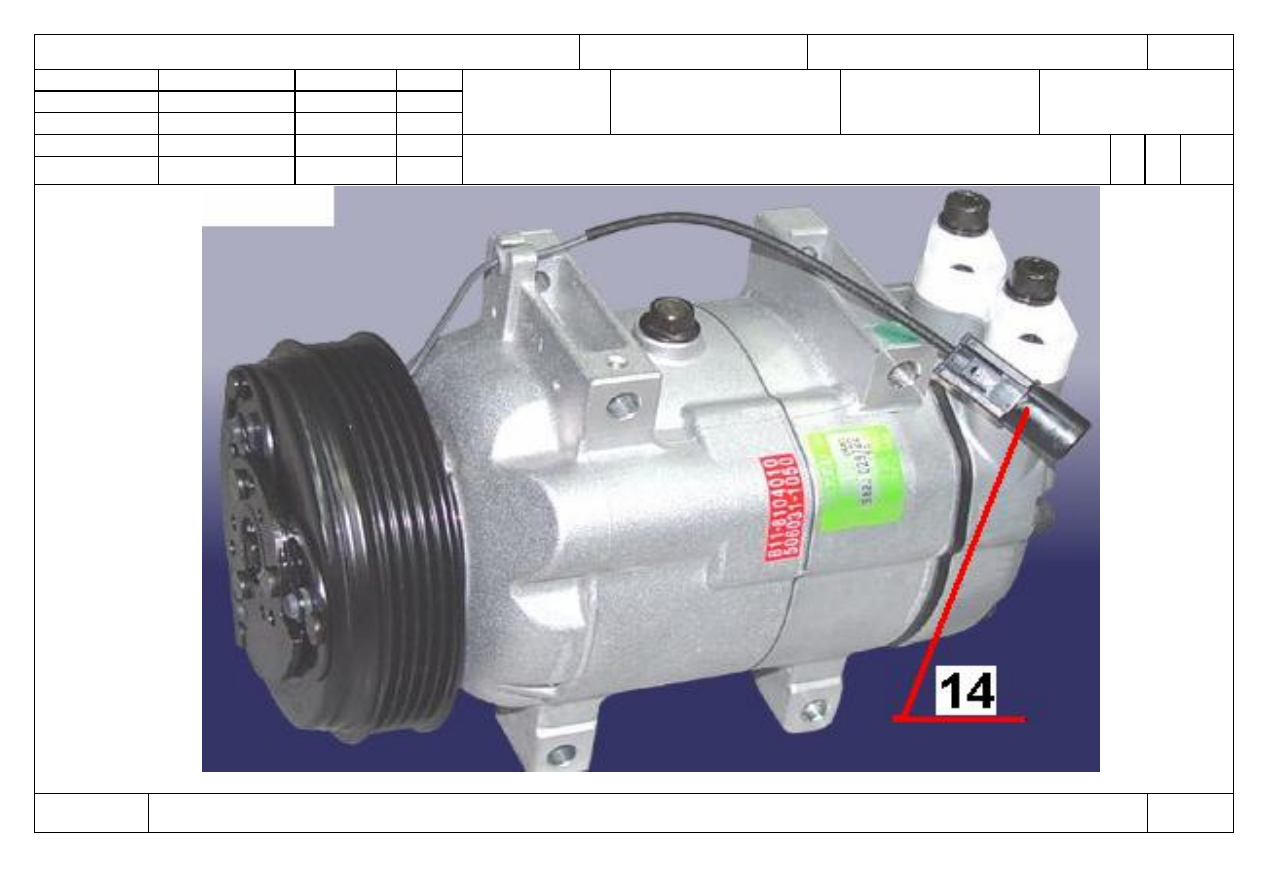

Отсоединение-подсоединение трубопроводов системы

кондиционера

О1



090-

095








































КЭ

ТП 75.038

73

































ГОСТ 3.1118  форма 1б





Силовой агрегат

74





























































Отсоединение полуосей и шаровых

опор



25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            100      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 80-82).

 04

Выполнить операции   005.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К 09 1. Колесо с шиной в сборе                                               DC24B4-3101011                                                              шт.           2

 10 2.

Гайка колесная М 12,  S19                                           В11-3100111                                                                     шт.           8

11 3.

Колпак ступицы колеса                                                А11-3100510АМ                                                                шт.           2

12 4.

Шайба                                                                            В11-2203207                                                                     шт.           2

      13 5.

Гайка ступицы М24, S32                                               В11-2203205                                                                     шт.          2

14 6.

Полуось правая                                                            В11-2203020ВА   (в зависимости от модели)                 шт.           1

15

В11-2203020        (в зависимости от модели)                 шт.           1

16

В11-3AF2203020  (в зависимости от модели)                 шт.          1

  17 7.

Полуось левая                                                              В11-2203010ВА   (в зависимости от модели)                  шт.          1

18

В11-2203010        (в зависимости от модели)                  шт.          1

19

В11-3AF2203010  (в зависимости от модели)                 шт.          1

20 8.

Шаровая опора                                                             В11-2909060                                                                       шт.         2

21 9.

Кулак поворотный левый                                             В11-3001011АВ  (в зависимости от модели)                   шт.          1

 22

В11-3001011        (в зависимости от модели)                  шт.          1

23 10.

Кулак поворотный правый                                         В11-3001012АВ   (в зависимости от модели)                  шт.          1

24

В11-3001012        (в зависимости от модели)                  шт.          1

МК/КТТП                                                                                                        ТП 75.038



74





































ГОСТ 3.1118  форма 1б





Силовой агрегат

75





























































Отсоединение полуосей и шаровых

опор



25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 1. Снять колпак (поз.1) вручную.

03

 04 2.

Открутить гайки (поз.2) и снять колесо (поз.3).

05



   06



 3.

Выполнить переходы (1,2) для противоположной стороны.

07



08 4.

Удерживая болт (поз.4) открутить гайку (поз.5) и извлечь болт (поз.4).

 09



 10 5.

Отсоединить шаровую опору (поз.6) от поворотного кулака (поз.7).

11

12 6.

Выполнить переходы (4,5) для противоположной стороны.

      13

14 7.

Открутить гайку ступицы (поз.8) и извлечь шайбу (поз.9).

15

16 8.

Демонтировать цапфу наружного шарнира полуоси (поз.10) из отверстия ступицы (поз.11).

  17

18 9.

Выполнить переход (8) для противоположной стороны.

19
20



21



 22



23

24



МК/КТТП

ТП 75.038

75





ГОСТ 3.1118  форма 1б





Силовой агрегат



76





























































Отсоединение полуосей и шаровых

опор



25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Ключ S=18  603-18 HAZET.

03 2.

Головка 1/2" S=15 900-15 HAZET.

 04 3.

Головка 1/2" S=18 900-18 HAZET.

05 4.

Головка 1/2" S=32 900-32 HAZET.

06 5.

Трещотка 1/2'' 916 SP HAZET.

07 6.

Удлинитель L=123 мм 917-5 HAZET .

   08 7.

Гайковерт  1/2"  АТ 705В.

 09 8.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

 10 9.

Ветошь.

11

12

      13



14

15

16

   17

18

19

20

21

22

23

24

МК/КТТП

ТП 75.038
