Автомобили Chery: руководства по ТО - часть 121

ГОСТ 3.1105 форма 2

Силовой агрегат

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.038

Н. контр.

Лагода

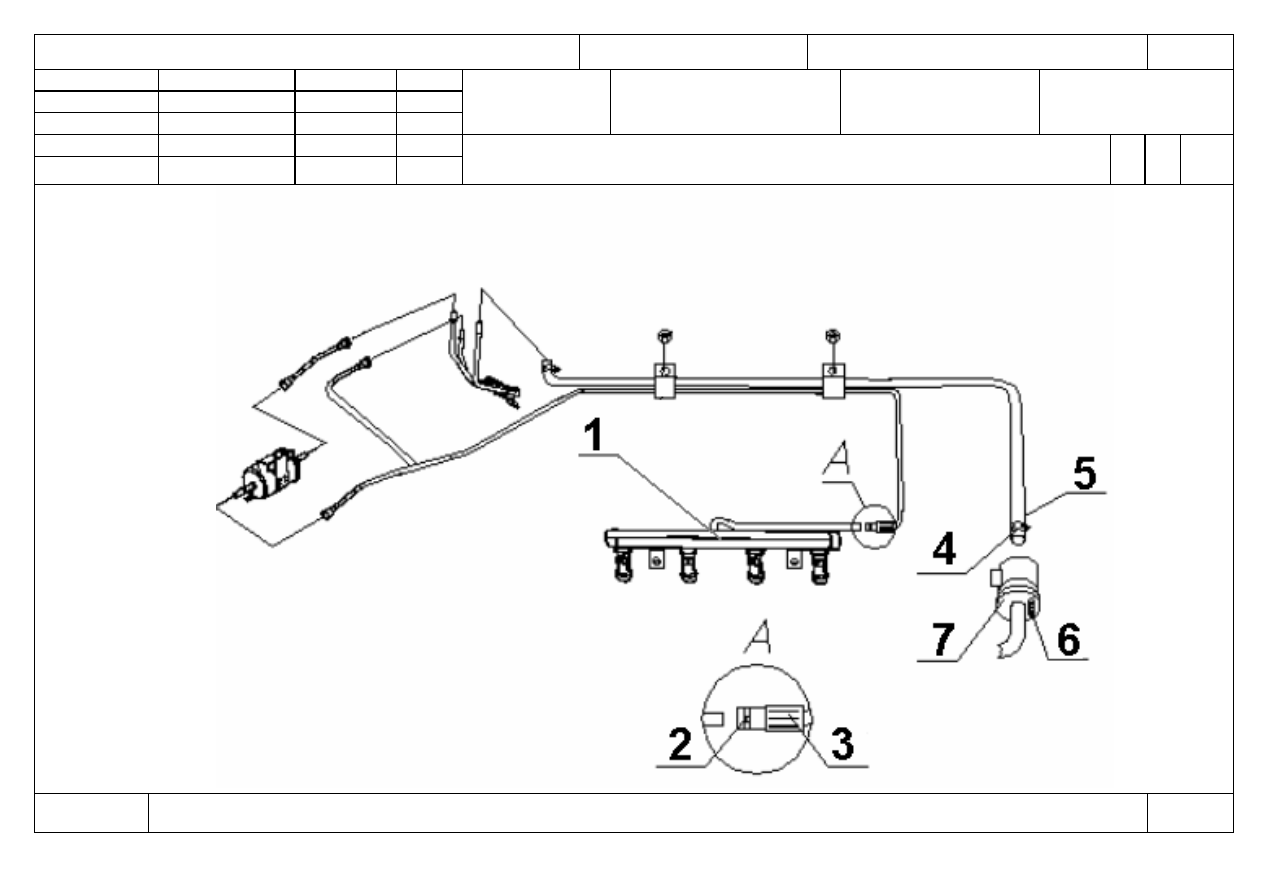

Отсоединение-подсоединение трубопровода топливной

системы

О1

080-

085

КЭ

ТП 75.038

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение трубопроводов

системы кондиционера

25480917.

75.038

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 090 Слесарно-сборочная 3

03 (

См. КЭ лист 71-73).

Выполнить операции 005.

Б 06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава.

Установка заправочная типа «TRONIC 0128».

К 10 1. Всасывающая трубка В11-8108050 шт. 1

11 2.

Трубка нагнетательная В11-8108030 шт. 1

12 3.

Трубка высокого давления В11-8108010 шт. 1

13 4.

Уплотнительное кольцо В11-8108075 шт. 2

14 5.

Уплотнительное кольцо А11-8108035 шт. 1

15 6.

Уплотнительное кольцо DC24B4-8101561 шт. 1

16 7.

Болт М8х25, Sвн.6 DC24B4-8101236 шт. 2

17 8.

Гайка М8, S13 DC24B4-8101324 шт. 1

18 9.

Гайка М6, S10 Q32006 шт. 1

19 10.

Компрессор В11-8104010 шт. 1

О 21 1. Слить хладагент с системы кондиционера с помощью установки заправочной типа «TRONIC 0128» (поз.1).

22
23 2.

Отсоединить электрический разъем (поз.14) от компрессора кондиционера (поз.9).

МК/КТТП

ТП 75.038

ГОСТ 3.1118 форма 1б

Силовой агрегат

Отсоединение трубопроводов

системы кондиционера

25480917.

75.038

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 3. Открутить гайку (поз.2), отсоединить трубку высокого давления (поз.3) от осушителя и извлечь уплотнительное кольцо (поз.12).

04 4.

Открутить болт (поз.6), отсоединить всасывающую трубку (поз.11) от компрессора (поз.9) и извлечь уплотнительное

кольцо (поз.10).

Открутить болт (поз.7), отсоединить нагнетательную трубку (поз.5) от компрессора (поз.9) и извлечь уплотнительное

кольцо (поз.8).

10 6.

Открутить гайку (поз.4), отсоединить нагнетательную трубку (поз.5) от конденсатора и извлечь уплотнительное кольцо (поз.13).

12 7.

Проверить отсутствие следов пролива хладагента, при необходимости удалить ветошью.

Т 14 1. Головка 1/2" S=10 900-10 HAZET.

15 2.

Головка 1/2" S=13 900-13 HAZET.

16 3.

Удлинитель L=248 мм 918-10 HAZET.

17 4.

Головка, Sвн.6, 3/8" IN30 6.

18 5.

Переходник 1/2"- 3/8".

19 6.

Гайковерт 1/2" АТ 705В.

20 7.

Вставка 9х12 -->1/2".

21 8.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

22 9.

Ветошь.

МК/КТТП

ТП 75.038

ГОСТ 3.1118 форма 1б

Силовой агрегат

Подсоединение трубопроводов

системы кондиционера

25480917.

75.038

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 095 Слесарно-сборочная 3

03 (

См. КЭ лист 68,69).

Выполнить операции 005, 090.

Б 06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

Установка заправочная типа «TRONIC 0128».

К 10 1. Всасывающая трубка В11-8108050 шт. 1

11 2.

Трубка нагнетательная В11-8108030 шт. 1

12 3.

Трубка высокого давления В11-8108010 шт. 1

13 4.

Уплотнительное кольцо В11-8108075 шт. 2

14 5.

Уплотнительное кольцо А11-8108035 шт. 1

15 6.

Уплотнительное кольцо DC24B4-8101561 шт. 1

16 7.

Болт М8х25, Sвн.6 DC24B4-8101236 шт. 2

17 8.

Гайка М8, S13 DC24B4-8101324 шт. 1

18 9.

Гайка М6, S10 Q32006 шт. 1

19 10.

Компрессор В11-8104010 шт. 1

М 21 Хладагент R-134A кг. 0,875

Масло компрессорное PAG л. 0,150

О 24 1. Смазать уплотнительные кольца (поз.8, поз.10, поз.12, поз.13) маслом компрессорным.
