Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

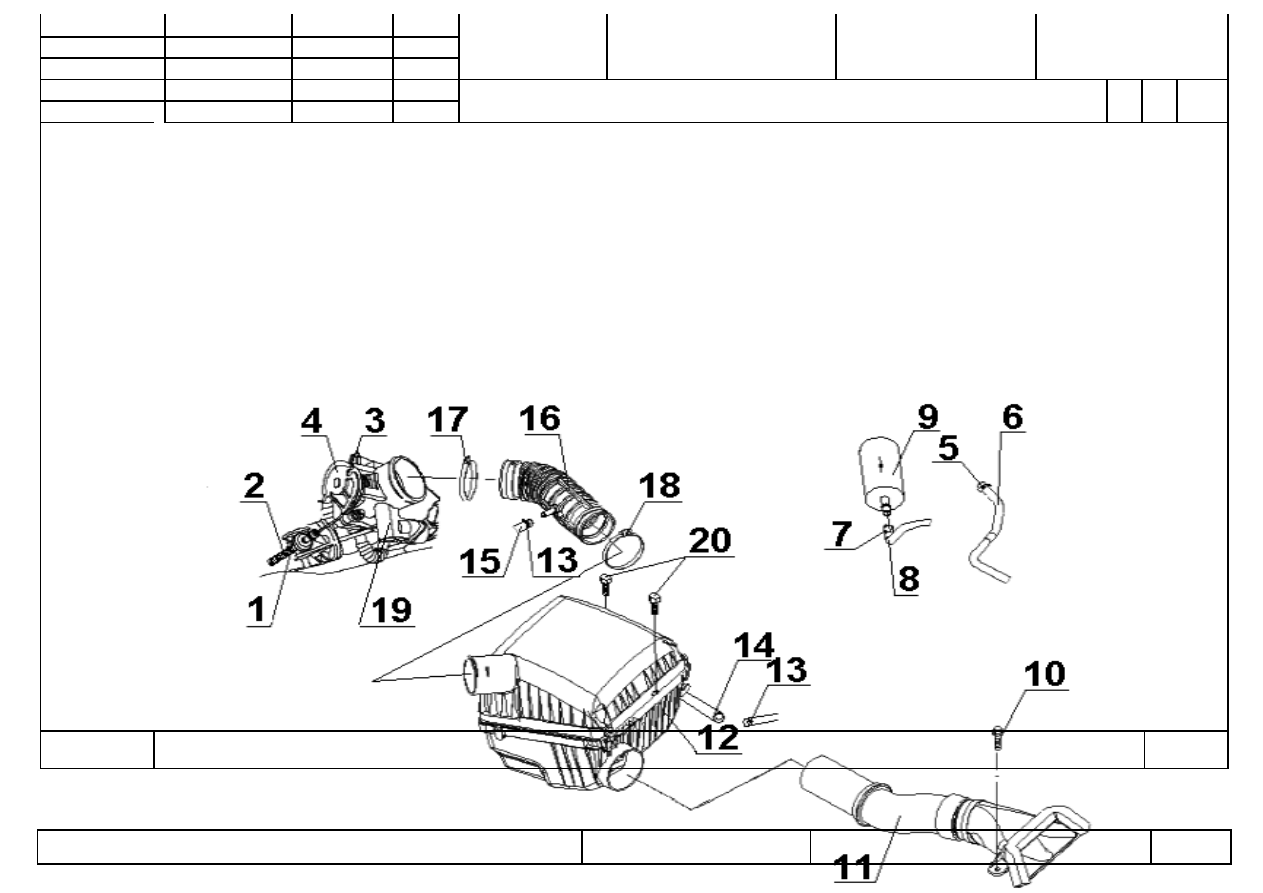

Отсоединение-подсоединение воздушного фильтра

О1

060-

065



КЭ

ТП 75.037

52



ГОСТ 3.1105  форма 2



Силовой агрегат

53



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

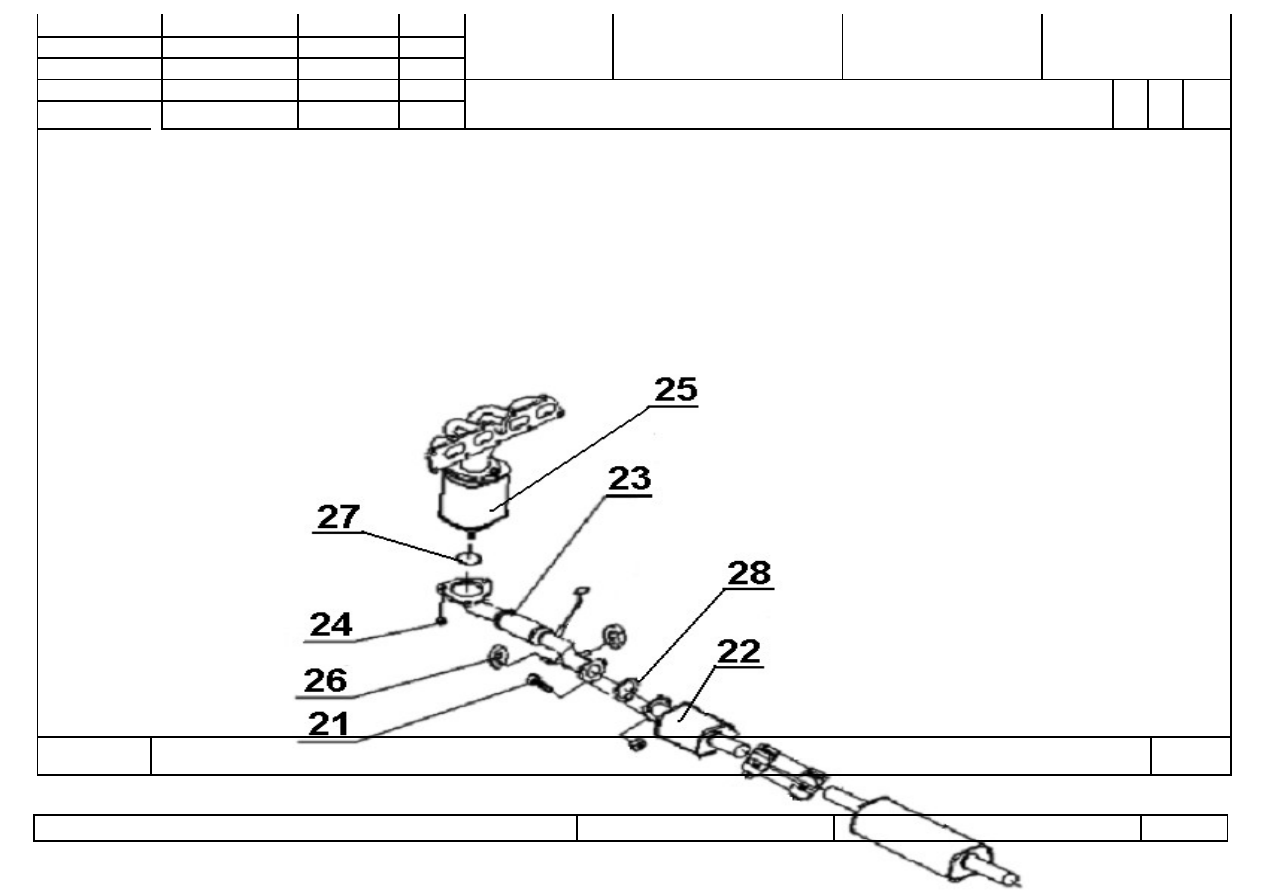

Отсоединение-подсоединение системы выпуска

отработавших газов

О1

060-

065



КЭ

ТП 75.037

53





ГОСТ 3.1118  форма 1б

Силовой агрегат

 54





Отсоединение привода КПП и троса

сцепления

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            070      Слесарно-сборочная                                          3

03                            (См. КЭ лист 58).

 04                            Выполнить операции   005.

05

   Б 06                             Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава
08

К  09 1. Трос привода КПП                                                      А11-1602040 АВ  (в зависимости от модели)                   шт.         1

 10                                                                                          А11-1602040        (в зависимости от модели)                   шт.         1

11 2. Болт                                                                             N0195382                                                                             шт.         1

12 3. Скоба                                                                           А11-1602103                                                                        шт.         1

      13  4. Буфер                                                                          А11-1602101                                                                        шт.         1

14

О 15 1. Установить кулису (поз.1) в нейтральное положение.

16

  17 2. Открутить болт (поз.2) и отсоединить тягу (поз.3).

18
19 3. Вручную снять скобу (поз.4) и буфер (поз.5).
20
21 4. Отсоединить трос привода КПП (поз.6) от рычага привода селектора (поз.7).
22

23
24

МК/КТТП

ТП 75.037

54



ГОСТ 3.1118  форма 1б

Силовой агрегат

 55





Отсоединение привода КПП и троса

сцепления

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Головка 1/2" S=10 900-10HAZET.

03 2. Удлинитель L=123 мм 917-5 HAZET .

 04 3. Трещотка 1/2'' 916 SP HAZET.

05 4. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

      06

07
08
09

 10

11

12

      13

14

 15

16

  17

18
19
20

 21

22

23
24

МК/КТТП

ТП 75.037

55



ГОСТ 3.1118  форма 1б

Силовой агрегат
